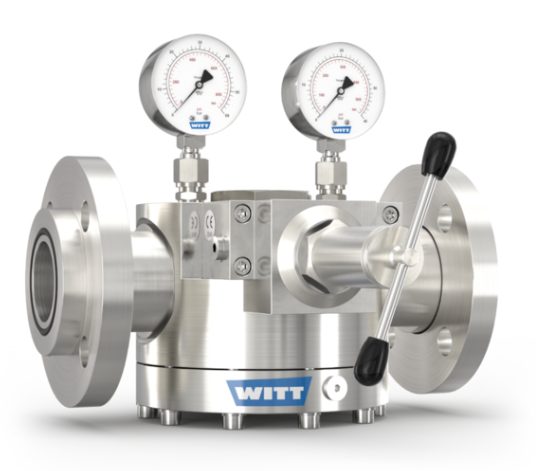

WITT 돔 레귤레이터 세트 757 LE/S-ES 카타로그
1. 제품 개요
WITT 돔 레귤레이터 세트 757 LE/S-ES는 일체형 솔루션으로 자체 매개 제어가 가능한 고성능 돔 로드 압력 레귤레이터입니다. 이 제품은 높은 압력 안정성이 요구되는 다양한 유량 및 고유량 프로세스 가스 공급에 이상적이며, 스테인레스 스틸 재질로 제작되어 다양한 산업 환경에서 신뢰성 있는 압력 제어를 제공합니다.
주요 특징
- 파일롯 컨트롤 튜브 (PCT): 매우 정확한 출구 압력 제어 가능
- 밸런스 시트 디자인 (BSD): 높은 제어 정밀도 및 신뢰도, 낮은 유지보수
- 바로 사용 가능한 완벽한 솔루션: 파일럿 압력 레귤레이터 및 스테인레스 스틸 압력 게이지가 완벽하게 조립 및 테스트 완료 후 출고
- 자체 매개 제어: 프로세스 가스를 파일럿 레귤레이터 컨트롤 가스로 사용 (별도의 컨트롤 가스 불필요)
- 폐쇄형 시스템: 자체 완화 시스템, 대기중 가스 방출 없음
- 간단한 설치 및 작동: 탈착식 스핀들, 필요한 출구 압력 간단히 설정 가능, 어떠한 각도/방향으로든 설치 가능, 실내 및 실외 설치용
- 글리세린 충전 압력계: 산소용 비충전 옵션 가능
2. 적용 분야 및 사용법
돔 로드 레귤레이터는 입구 압력과 유량 변화에도 안정적인 압력 제어가 필요한 프로세스 가스 공급에 특히 적합합니다.
주요 적용 분야
- 공정 가스 공급: 입구 압력과 유량 변화에도 압력 정확도를 유지해야 하는 프로세스
- 고유량 시스템: 입구/출구 압력 차이가 작은 경우에도 높은 유속 및 출구 압력 정확도 달성
- 부식성 및 독성 가스: 다양한 부식성 가스 및 독성 가스에 사용 가능
- 중앙 가스 공급 시스템의 백업 공급, 레이저 보조 가스, 퍼지 가스
- 제철소 냉각수 시스템, 역삼투압 멤브레인 연구
기술적 장점
돔 로드 레귤레이터는 스프링 로드 레귤레이터와 달리 가스 압력을 이용하여 작동하며, 파일럿 가스 압력으로 밸브의 개방력을 생성합니다. 이로 인해 다음과 같은 장점을 제공합니다:
- 우수한 압력 안정성: 입구 압력 변동에 대한 독립성
- 정밀한 제어: 낮은 압력 차이에서도 정확한 압력 조절
- 높은 유량 처리: 대유량 가스 처리 능력
- 자동화 용이성: 컴퓨터 자동화와의 쉬운 연동
3. 기술 사양

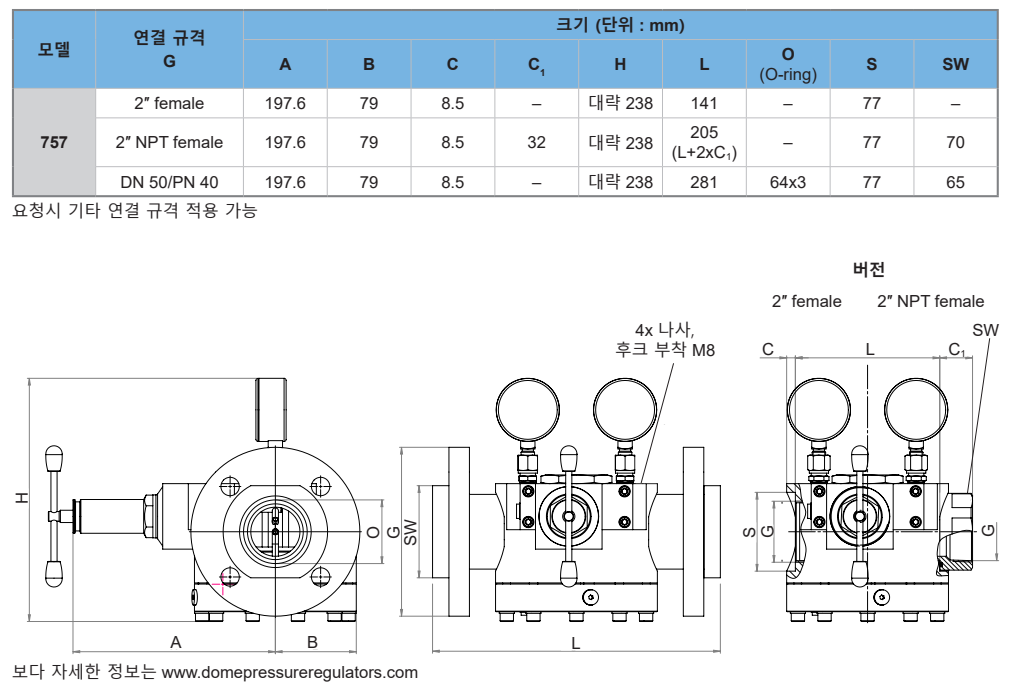

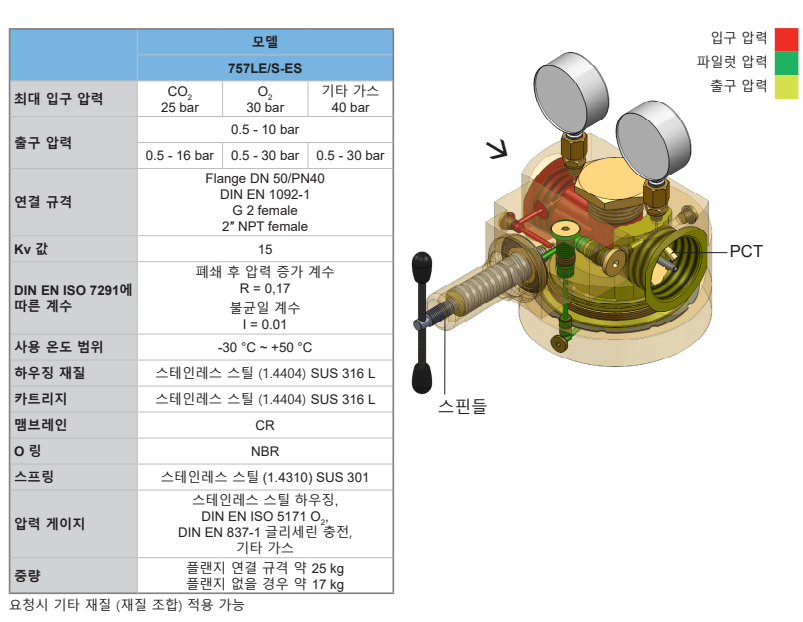

모델 757LE/S-ES
4. 성능 데이터
유량 특성

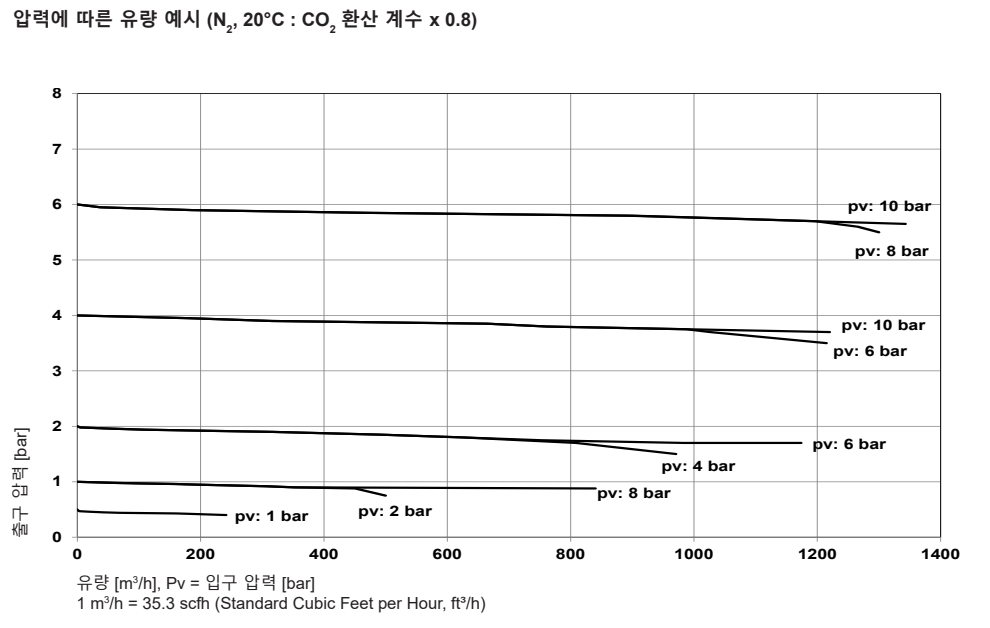

압력별 유량 범위
모델 757LE/S-ES는 다양한 입구 및 출구 압력 조건에서 0-1,400 Nm³/h 범위의 유량을 안정적으로 제어할 수 있습니다.

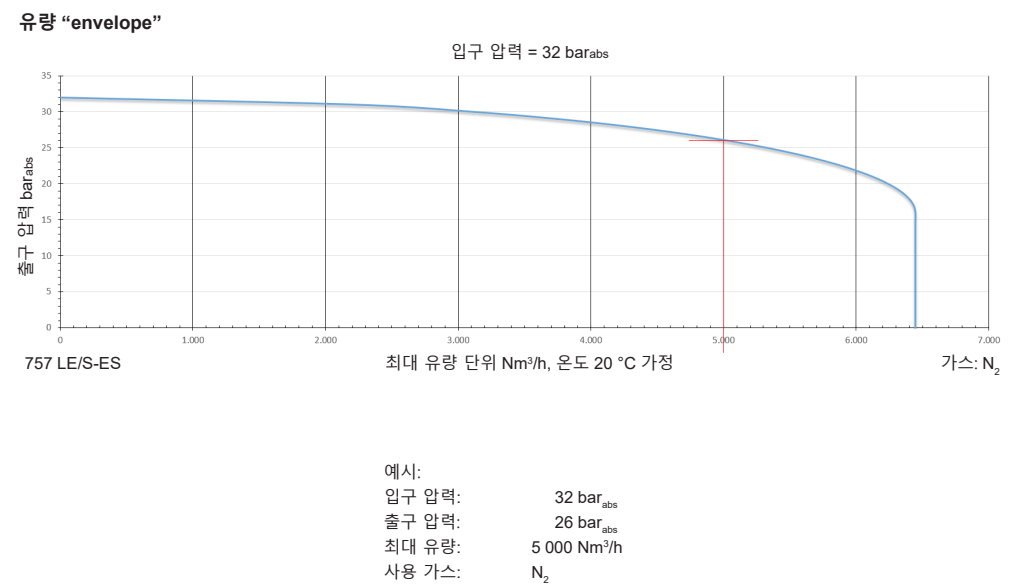

예시 (N₂ 기준):
- 입구 압력: 32 bar(abs)
- 출구 압력: 26 bar(abs)
- 최대 유량: 5,000 Nm³/h
- 사용 가스: N₂
5. 스마트 옵션 (757LE/S-ES Smart)

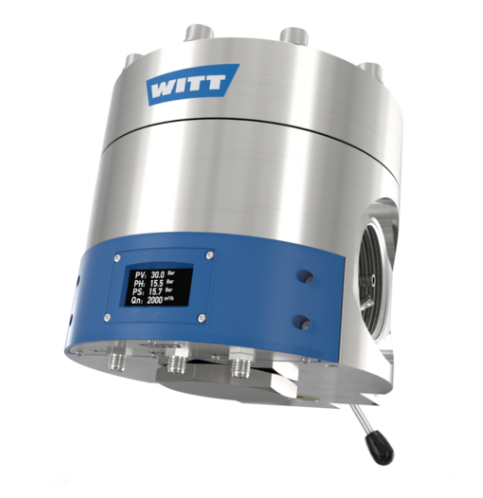

새로운 스마트 옵션이 적용된 757LE/S-ES 모델은 첨단 센서 기술을 통해 실시간 모니터링 기능을 제공합니다.
스마트 기능
스마트 돔 압력 레귤레이터에서 온도 및 압력 값은 최첨단 센서로 정밀하게 측정되어 4-20mA 신호를 통해 전송됩니다.
- 입구 압력 (P1) 및 출구 압력 (P2): bar 단위 표시 및 온도 (T1 및 T2) °C 단위 표시
- 파일럿 압력 (P3): bar 단위 표시
- 실시간 가스 유량 (FR): Nm³/h 단위 표시
스마트 옵션 구성
| 옵션 | 기능 |
| 스탠다드 | 입구 압력 및 온도, 출구 압력 및 온도 표시 |
| 스탠다드 + P3 | 스탠다드 + 파일럿 압력 |
| 스탠다드 + 유량 | 스탠다드 + 유량 측정 |
| 스탠다드 + P3 + 유량 | 모든 기능 통합 |
스마트 옵션 기술 사양
- 어플리케이션: O₂ 포함 비가연 가스, 방폭 존 외부의 인화성 가스
- 전원 공급: 24 V DC
- 보호 등급: IP 44
- 파라미터 정확도: 온도 ± 2°C, 압력 약 1.5%
- 인터페이스: M12, 4핀 플러그
- 시그널: 4-20 mA / RS485
6. 돔레귤레이터 와 필터 연결

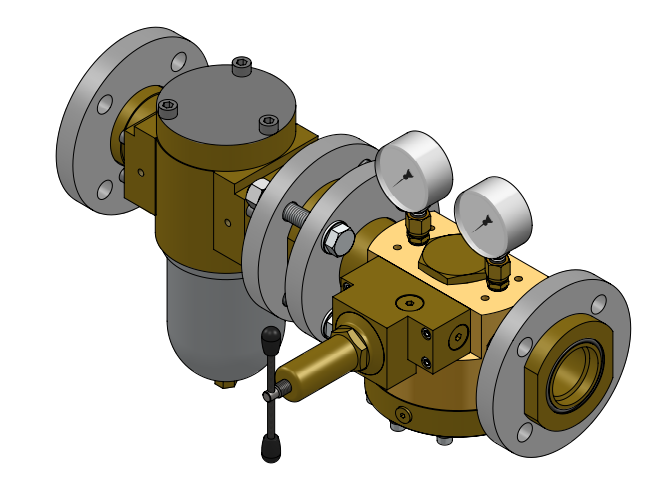

대유량 돔레귤레이터(Dom Regulator) 757LE/S는 배관 내 불순물 유입으로 인한 고장 위험을 방지하기 위해 반드시 적합한 필터를 전단에 설치해야 합니다. WITT사의 757LE/S DN50 규격 제품은 동일한 사이즈인 DN50 필터와 다이렉트 연결이 가능하도록 설계되었습니다.
연결 가능한 필터는 50마이크론 미세도 제품으로, 최대 50BAR까지 사용 가능합니다. 이러한 일체형 설치 방식은 별도의 배관 연결 작업 없이 간편하게 설치할 수 있어 현장 작업 효율성을 크게 향상시킵니다. 특히 대유량 가스 시스템에서 레귤레이터 보호와 안정적인 압력 제어를 동시에 달성할 수 있는 최적의 솔루션입니다.
필터와 레귤레이터의 일체형 구성은 시스템 전체의 안전성과 신뢰성을 높이며, 정기적인 필터 교체를 통해 레귤레이터의 수명을 연장할 수 있습니다. 산업 현장에서 지속적인 고압 가스 공급이 요구되는 환경에서 필수적인 구성요소로 활용되고 있습니다.
7. 유지보수
유지보수 주기
설치 환경에 따라 1~3년 간격으로 가스 접촉부 부품 교체가 필요할 수 있습니다.

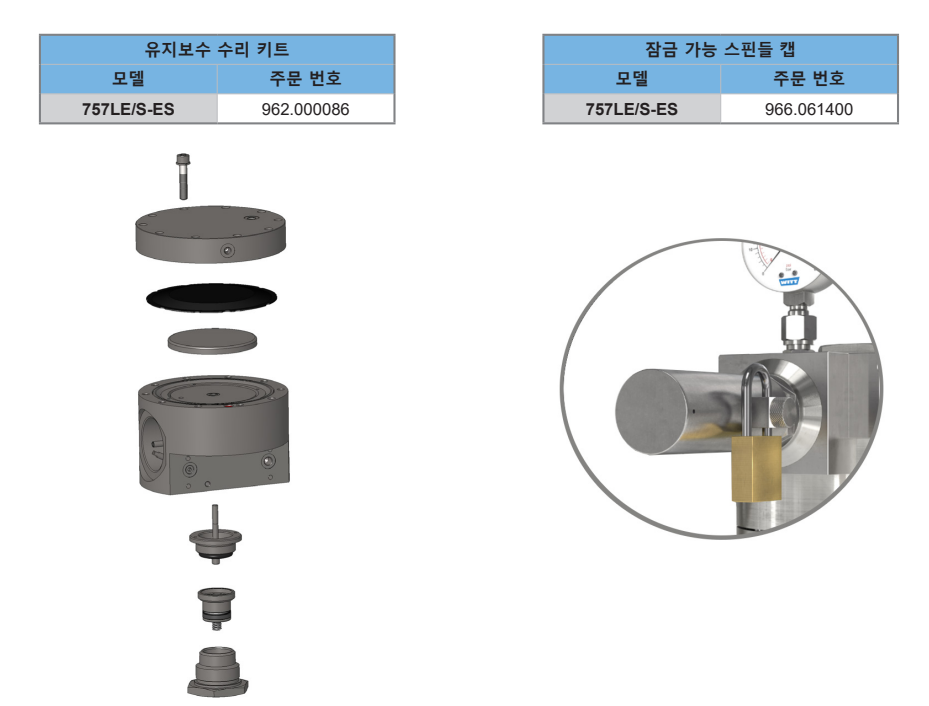

유지보수 키트
- 유지보수 수리 키트: 주문 번호 962.000086
- 잠금 가능 스핀들 캡: 주문 번호 966.061400
8. 인증 및 규격
기업 인증
- ISO 9001 (품질경영시스템)
- ISO 22000 (식품안전경영시스템)
- PED 2014/68/EU Module H (압력기기지침)
제품 인증
- CE 인증: PED 2014/68/EU (압력기기지침)
- ATEX 2014/34/EU: 점화 위험 분석 EN 1127-1, DIN EN 13463-1 and ZH1/200
- HACCP: 식품위해요소 중점관리기준에 따른 식품 안전성 분석
- EU 규정: (EC) 1935/2004 및 (EC) 2023/2006 요건 충족
- 독일 식품 및 사료법 (LFGB): 식품 가스와의 접촉에 적합
스마트 옵션 추가 인증
- 유럽가스산업협회 EIGA 13/20 및 CGA G-4.4: 산소 파이프라인 및 배관 시스템 설계
- 유럽가스산업협회 EIGA 33/18 및 CGA G-4.1: 산소용 설비 클리닝
9. 고객 맞춤 옵션
표준 옵션
- 잠금 가능 스핀들 캡
- 유지보수 수리 키트
- 인증서 및 테스트 리포트
맞춤형 솔루션
- 기타 돔 레귤레이터 유형
- 스위치 오버 시스템 / 병렬 공급 시스템
- 개별 고객 / 고객 맞춤 버전
- 요청시 기타 재질 (재질 조합) 적용 가능
