[가스레귤레이터 고장 대처 가이드 2]



가스레귤레이터 출구압력이 오르락내리락하는 이유 - 구조로 이해하는 드룹과 락업 현상

가스레귤레이터 출구압력이 안정되지 않고 떨어졌다가 다시 올라가는 현상, 출구측 밸브를 잠그면 오히려 압력이 상승하는 현상의 원인을 구조적으로 설명합니다

---

핵심 정리:

1. 출구압력이 유량 증가 시 떨어지는 것은 드룹(Droop) 현상으로, 대부분 레귤레이터 용량(Cv) 부족이 원인입니다.
2. 출구측 밸브를 잠가 유량이 0이 되면 압력이 소폭 상승한 뒤 멈추는 것은 락업(Lock-up) 현상으로, 일정 범위 내에서는 정상입니다.
3. 락업압력이 멈추지 않고 계속 올라간다면 이는 정상범위를 벗어난 크립(Creep) 현상이므로 즉시 점검이 필요합니다.

---

안녕하세요 WITTGUY 입니다.

현장에서 레귤레이터를 운용하다 보면 "출구압력이 자꾸 떨어졌다가 올라갔다가 한다", "밸브를 잠갔는데 왜 압력이 더 올라가냐"는 문의를 자주 받습니다. 이런 현상들은 고장이 아니라 레귤레이터의 작동원리 자체에서 비롯되는 경우가 많습니다. 본 포스트에서는 레귤레이터 내부 구조와 힘의 균형(Force Balance) 원리를 바탕으로, 현장에서 흔히 겪는 압력 변동 현상의 원인과 조치방법을 정리합니다.

---

목차

1. 레귤레이터 기본 구조와 작동원리
2. 출구압력이 떨어지는 현상 - 드룹(Droop)
3. 출구밸브를 잠그면 압력이 올라가는 현상 - 락업(Lock-up)
4. 락업과 크립(Creep)의 차이 - 정상과 비정상의 경계
5. 현장 조치 가이드
6. 핵심 용어정리(영문 병기)

---

1. 레귤레이터 기본 구조와 작동원리

실무 핵심: 레귤레이터는 "압력을 감지해서 밸브 개도를 자동 조절하는 힘의 균형 장치"입니다.

스프링식 직동형(Spring-loaded Direct-acting) 레귤레이터의 기본 구성요소는 다음과 같습니다.

부품	역할
조압스프링(Adjusting Spring)	설정압력을 결정하는 힘을 가함
다이어프램(Diaphragm)	출구압력을 감지하는 탄성막
포펫(Poppet) / 시트(Seat)	입구가스 유량을 제어하는 밸브 디스크
스템(Stem)	다이어프램과 포펫을 연결하는 축



작동원리는 간단한 힘의 균형식으로 설명됩니다.

조압스프링 힘 = 출구압력 × 다이어프램 면적



출구압력이 설정값보다 낮아지면 스프링 힘이 더 커져 포펫을 밀어 밸브를 더 열고, 출구압력이 설정값보다 높아지면 다이어프램이 스프링을 누르며 밸브를 닫는 방향으로 움직입니다. 즉 레귤레이터는 출구압력 변화를 실시간으로 감지해 밸브 개도를 끊임없이 미세조정하는 구조입니다. 이 구조를 이해하면 아래 두 현상이 왜 발생하는지 명확해집니다.

---

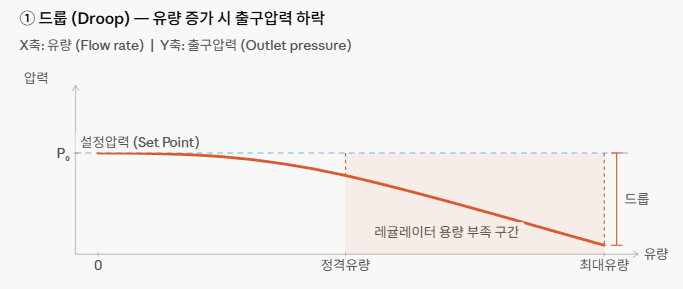

2. 출구압력이 떨어지는 현상 - 드룹(Droop)

현상: 유량이 늘어날수록 출구압력이 설정값보다 점점 낮아지는 현상

2.1 발생 원인

1. 레귤레이터 용량(Cv) 부족
   • 요구 유량이 레귤레이터의 최대 처리 용량에 근접하거나 초과
   • 밸브 개도가 최대로 열려도 충분한 유량을 통과시키지 못함
2. 스프링 레이트(Spring Rate) 영향
   • 포펫이 열리는 만큼 스프링이 압축되어 힘이 변화
   • 유량 증가에 따른 개도 증가 시 스프링 힘 변화로 출구압력 미세 하락
3. 입구압력 부족 또는 변동
   • 입구압력이 출구 설정압력과 충분한 차압을 확보하지 못함

2.2 현장 적용 사례와 비교

구분	용량 충분	용량 부족
저유량 시 출구압력	설정압력 유지	설정압력 유지
고유량 시 출구압력	설정압력 유지	설정압력보다 하락
출구밸브 일부 폐쇄 시	변화 거의 없음	압력 회복(임시방편)



말씀하신 것처럼 출구측 밸브를 일부 닫아 유량을 줄이면 압력이 일시적으로 회복되는 것은 드룹 현상에 대한 정확한 진단입니다. 다만 이는 근본적 해결책이 아니라 유량을 제한하는 임시조치이며, 근본 대책은 레귤레이터 용량 증설입니다.

---

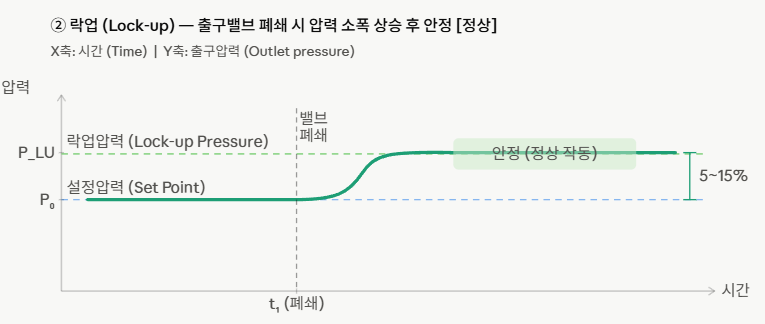

3. 출구밸브를 잠그면 압력이 올라가는 현상 - 락업(Lock-up)

현상: 출구측 밸브를 완전히 잠가 유량이 0이 되면, 출구압력이 설정압력보다 소폭 상승한 뒤 더 이상 오르지 않고 멈추는 현상

3.1 발생 원리

힘의 균형식을 다시 살펴보면, 포펫이 시트에 완전히 밀착(폐쇄)되려면 다이어프램이 스프링 힘을 충분히 누를 수 있을 만큼 출구압력이 더 상승해야 합니다. 즉 유량이 0이 되는 순간, 밸브가 완전히 닫히기 위해서는 설정압력보다 약간 더 높은 압력이 필요하며, 이 압력을 락업압력(Lock-up Pressure)이라고 합니다.



실무 핵심: 락업압력은 고장이 아니라 정상적인 작동 특성입니다.

• 일반적인 스프링식 레귤레이터의 락업압력은 설정압력의 약 5~15% 수준으로, 제조사 카탈로그에 명시되어 있습니다.
• 락업압력에 도달한 뒤에는 추가 상승 없이 압력이 안정적으로 유지됩니다.

3.2 락업압력이 큰 경우의 추가 원인

원인	설명
언밸런스드 포펫(Unbalanced Poppet) 구조	입구압력 변동이 포펫 폐쇄력에 직접 영향(SPE와 연관)
스프링 레이트가 높은 모델	동일 변위에서 더 큰 압력 변화 발생
시트 마모 초기단계	완전 밀폐까지 더 큰 압력이 필요해짐

---

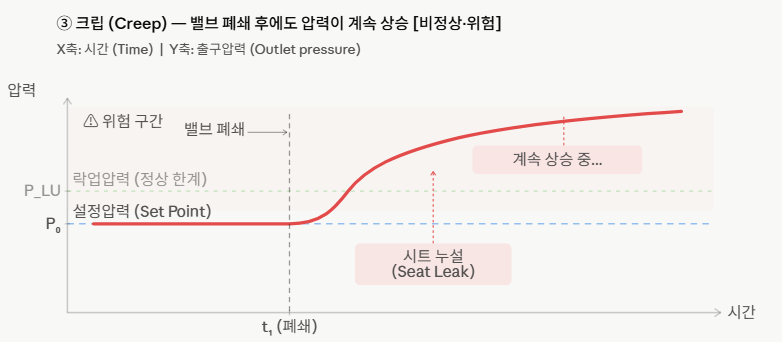

4. 락업(Lock-up)과 크립(Creep)의 차이 - 정상과 비정상의 경계

이 둘을 구분하지 못하면 정상 작동을 고장으로 오인하거나, 반대로 고장을 정상으로 방치할 수 있어 매우 중요한 구분입니다.

구분	락업(Lock-up)	크립(Creep)
압력상승 시점	출구밸브 폐쇄 직후	시간 무관, 지속적
압력상승 폭	설정압력의 5~15% 내외, 멈춤	제한 없이 계속 상승
원인	정상적인 힘의 균형 특성	시트/포펫 오염 또는 손상
조치	조치 불필요(정상)	즉시 점검 및 교체 필요



핵심 정리: 출구밸브를 잠근 직후 압력이 소폭 오르고 멈추면 락업(정상), 시간이 지나도 계속 오른다면 크립(고장)입니다.

---

5. 현장 조치 가이드

5.1 출구압력 변동(드룹 의심) 시

1. 현재 사용 유량과 레귤레이터 정격 Cv 비교
2. 최대 유량 구간에서 압력강하 폭 측정
3. 용량 부족 확인 시 상위 용량 모델로 교체 또는 병렬 설치 검토
4. 임시조치로 출구밸브를 조여 유량을 제한하는 것은 가능하나 근본 대책 아님

5.2 출구밸브 폐쇄 시 압력상승 확인

1. 밸브 폐쇄 직후 압력상승 폭과 정지 여부 확인
2. 제조사 카탈로그의 락업압력 스펙과 비교
3. 정지 없이 계속 상승 시 → 크립으로 판단, 상류 차단 후 제조사 기술지원 요청
4. 락업압력 자체가 시스템 허용압력을 초과하는 경우 안전밸브(릴리프밸브) 설치 검토

---

6. 핵심 용어정리(영문 병기)

용어	영문	정의
드룹	Droop	유량 증가 시 출구압력이 설정값보다 하락하는 현상
락업	Lock-up	유량이 0이 될 때 밸브가 완전 폐쇄되기 위해 출구압력이 설정값보다 소폭 상승한 뒤 멈추는 정상 현상
크립	Creep	포펫 폐쇄 상태에서 출구압력이 시간에 따라 지속적으로 상승하는 비정상 현상(패싱)
유량계수	Flow Coefficient, Cv	1psi 압력차에서 분당 통과 가능한 유량(갤런)
다이어프램	Diaphragm	출구압력을 감지하는 탄성막
포펫	Poppet	유량을 제어하는 밸브 디스크
시트	Seat	포펫과 맞닿아 유로를 차단하는 부품
언밸런스드 포펫	Unbalanced Poppet	입구압력 변화가 폐쇄력에 직접 영향을 주는 구조
공급압력효과	Supply Pressure Effect, SPE	입구압력 변화에 따른 출구압력 변동
스프링 레이트	Spring Rate	스프링이 단위 변위당 발생시키는 힘의 변화량

---

FAQ

Q1. 출구압력이 떨어졌다 올라갔다 반복합니다. 무조건 용량부족인가요?

👉 핵심 요약: 용량부족(드룹)이 가장 흔한 원인이지만 유일한 원인은 아닙니다

용량부족으로 인한 드룹이 가장 흔한 원인이나, 입구압력 자체가 변동하는 경우(SPE) 또는 시스템 내 유량 변동 폭이 큰 경우(간헐적 대유량 사용)에도 유사한 증상이 나타날 수 있습니다. 입구압력계와 출구압력계를 동시에 모니터링해 입구압력 변동 여부를 먼저 확인하시기 바랍니다.

---

Q2. 출구밸브를 잠그면 압력이 오르는데 이게 정상인가요, 고장인가요?

👉 핵심 요약: 소폭 상승 후 멈추면 정상(락업), 계속 오르면 고장(크립)

밸브 폐쇄 직후 설정압력 대비 5~15% 내외 상승한 뒤 더 이상 오르지 않는다면 정상적인 락업 현상입니다. 그러나 시간이 지나도 계속 상승한다면 시트 또는 포펫 손상으로 인한 크립 현상이므로 즉시 점검이 필요합니다.

---

Q3. 출구밸브를 조금 닫으면 압력이 회복되는데, 이대로 운전해도 되나요?

👉 핵심 요약: 임시조치는 가능하나 근본 해결책은 아닙니다

출구밸브를 조여 유량을 제한하면 일시적으로 압력이 회복되지만, 이는 근본 원인인 용량부족을 해결한 것이 아닙니다. 장기적으로는 레귤레이터 정격 Cv를 재검토하여 적정 용량 제품으로 교체하는 것이 바람직합니다.

---

Q4. 락업압력은 얼마나 올라가는 것이 정상 범위인가요?

👉 핵심 요약: 제품별로 다르며 반드시 제조사 카탈로그 스펙을 확인해야 합니다

락업압력 허용범위는 레귤레이터 모델, 포펫 구조(밸런스드/언밸런스드), 스프링 사양에 따라 다릅니다. 일반적으로 설정압력의 5~15% 수준이 많으나, 정확한 수치는 반드시 사용 중인 제품의 제조사 카탈로그를 확인해야 합니다.

---

Q5. 드룹 현상을 줄이려면 어떤 구조의 레귤레이터를 선택해야 하나요?

👉 핵심 요약: 정격 유량 대비 여유 있는 Cv를 가진 모델 선정이 핵심입니다

최대 사용 유량 대비 충분한 여유율(통상 1.3~1.5배 이상)을 가진 Cv 정격의 레귤레이터를 선정하는 것이 가장 효과적인 예방책입니다. 또한 동일 유량에서 드룹 폭이 작게 설계된 밸런스드 포펫 구조 제품을 검토하는 것도 방법입니다.

---

출처

Swagelok Korea. (2021). 일반적인 압력 레귤레이터 문제를 해결하는 방법. Retrieved from https://www.swagelok.com/ko/blog/troubleshoot-common-regulator-problems

Emerson TESCOM. (2025). TESCOM Pressure Control Regulators & Valves. Retrieved from https://www.emerson.com/en-us/automation/tescom

세화하이테크. (2024). 레귤레이터 고장 Case Study - Creep 현상 분석 및 대처방안. 기술자료 P-C-080-05 Rev.0

---
