[제품소개] 대유량 돔 레귤레이터 모델 747 LE/S

모델 747LE/S

04_dome_pressure_regulator_747le_kor.pdf

2.35MB

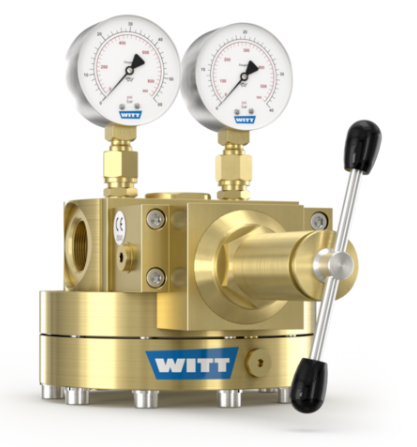

돔 압력 레귤레이터 세트 747 LE/S

일체형 솔루션, 자체 매개 제어

1. 제품 개요

핵심 특징

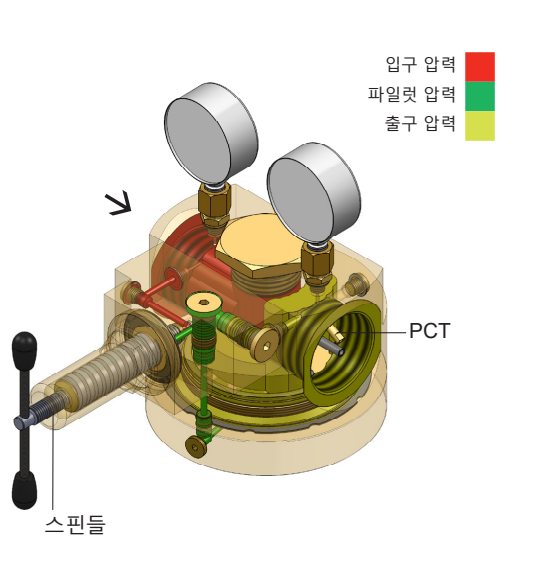

파일럿 컨트롤 튜브 (PCT, Pilot Control Tube)

• 매우 정확한 출구 압력 제어 가능

밸런스 시트 디자인 (BSD, Balanced Seat Design)

• 높은 제어 정밀도 및 신뢰도, 낮은 유지보수

바로 사용 가능한 완벽한 솔루션

• 파일럿 압력 레귤레이터 및 스테인레스 스틸 압력 게이지가 완벽하게 조립 및 테스트 완료 후 출고

자체 매개 제어 (Own Medium Control)

• 프로세스 가스를 파일럿 레귤레이터 컨트롤 가스로 사용 (별도의 컨트롤 가스 불필요)

폐쇄형 시스템

• 자체 완화 시스템, 대기중 가스 방출 없음

간단한 설치 및 작동

• 탈착식 스핀들, 필요한 출구 압력 간단히 설정 가능
• 어떠한 각도/방향으로든 설치 가능
• 실내 및 실외 설치용

글리세린 충전 압력계

• 산소용 비충전 옵션 가능

---

2. 주요 사용 분야

돔 압력 레귤레이터 747 LE/S는 입구 압력과 유량 변화에도 압력 정확도를 유지해야 하는 프로세스 가스 공급에 이상적입니다. 입구/출구 압력 차이가 작은 경우에도 높은 유속 및 출구 압력 정확도가 달성됩니다.



적용 분야:

• 산업용 가스 공급 시스템
• 대용량 가스 공급이 필요한 제조 공정
• 압력 변동이 빈번한 공정용 가스 공급
• 식품 안전이 요구되는 공정
• 용접 및 금속 가공용 가스 공급
• 크리오젠 시스템의 액화 가스 압력 제어

---

3. 기술 사양

모델 747LE/S 사양

구분	CO₂	O₂	기타 가스
최대 입구 압력	25 bar	30 bar	40 bar
출구 압력	0.5 - 16 bar	0.5 - 30 bar	0.5 - 30 bar



연결 규격: G 1 female, 1″ NPT female

Kv 값: 3.6 (DIN EN ISO 7291에 따른 계수)

정밀도:

• 폐쇄 후 압력 증가 계수: R = 0.01
• 불균일 계수: I = 0.01

사용 온도 범위: -30°C ~ +50°C

재질:

• 하우징: 브라스 (Brass)
• 카트리지: 스테인레스 스틸 (1.4305) SUS 303
• 맴브레인: CR
• O 링: NBR
• 스프링: 스테인레스 스틸 (1.4310) SUS 301

압력 게이지:

• 스테인레스 스틸 하우징
• DIN EN ISO 5171 O₂ 사양
• DIN EN 837-1 글리세린 충전 (기타 가스)

중량: 약 14 kg



모델: 747 LE/S

---

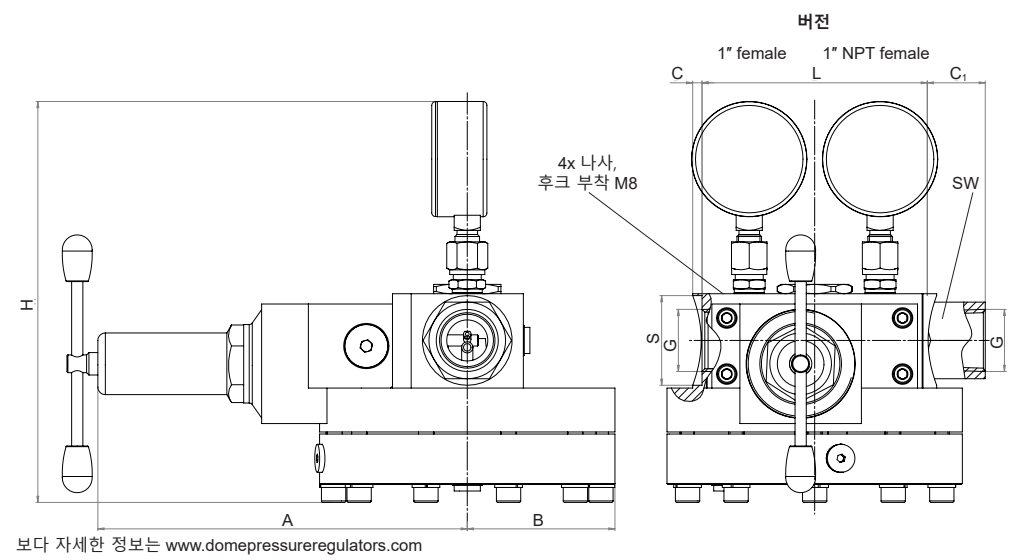

4. 치수 및 연결

연결 규격별 치수 (단위: mm)

모델	연결 규격	A	B	C	C₁	H	L	S	SW
747	1″ female	197.6	79	5	-	대략 215	120.5	48	-
747	1″ NPT female	197.6	79	5	31	대략 215	182.5 (L+2×C₁)	48	41

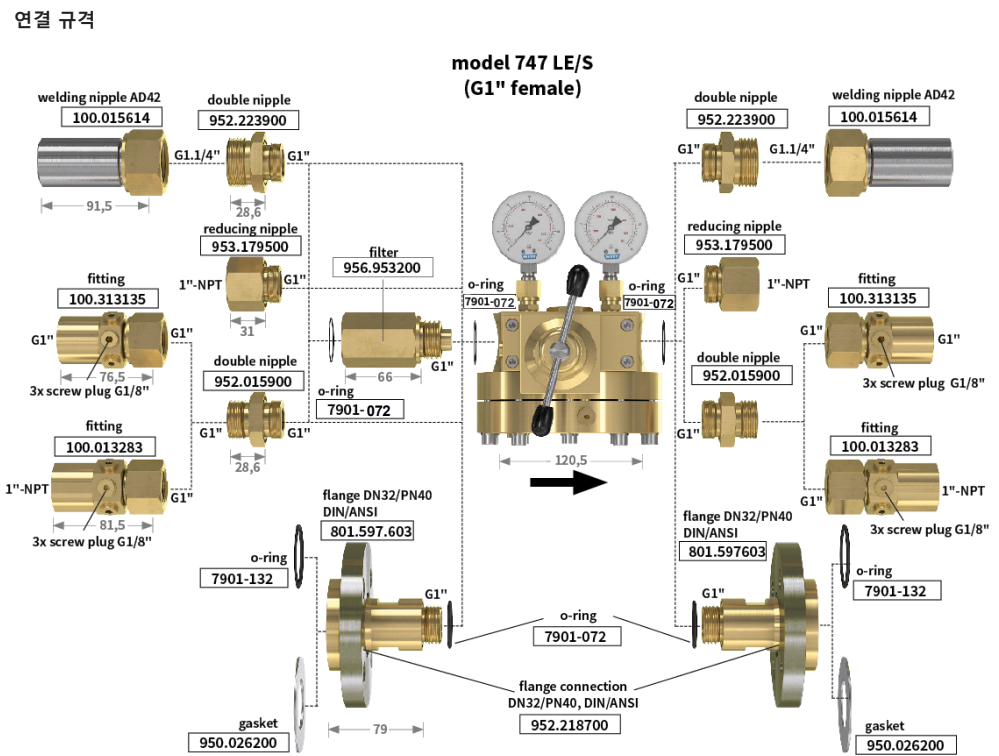

연결규격



4. 성능 특성

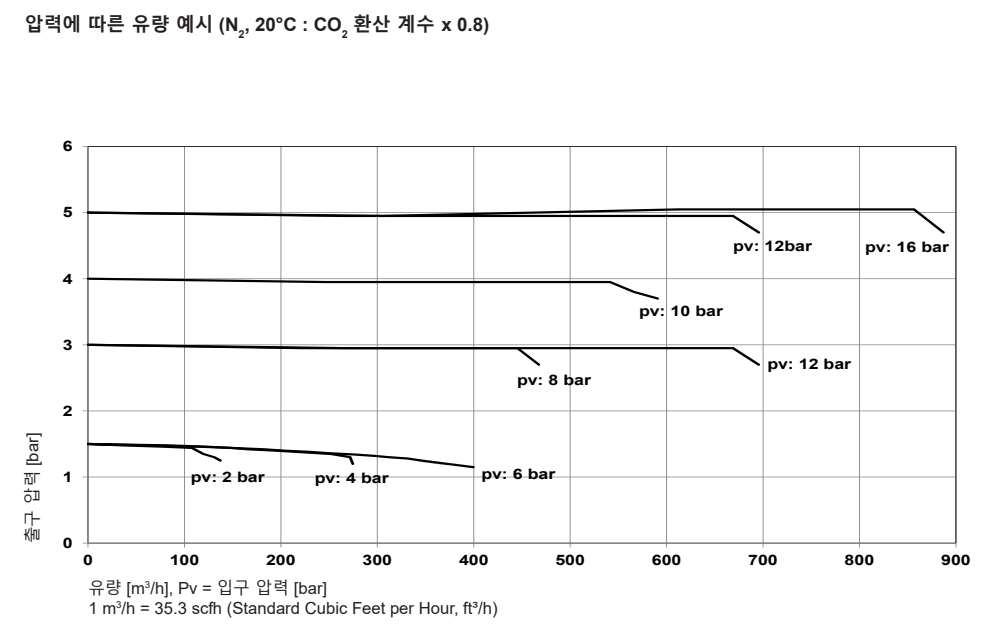

압력 제어 성능

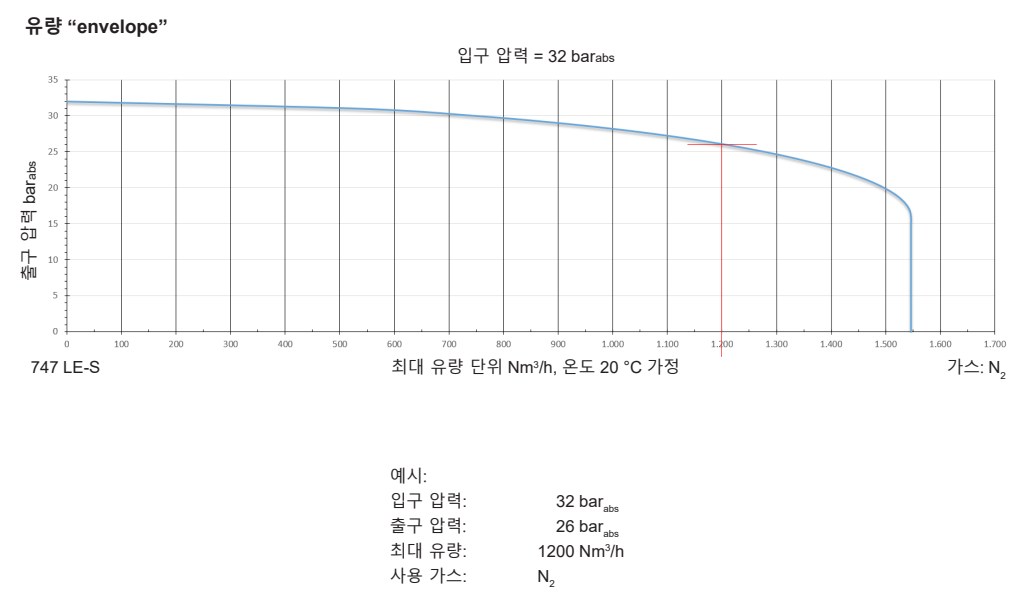

• 입구 압력 = 32 bar 일 때, 출구 압력 26 bar 에서 최대 유량 1200 Nm³/h (N₂ 기준)
• 유량 범위: 최대 15,000 Nm³/h (가스 종류에 따라 변동)

압력 안정성

• 입구 압력 변동 및 유량 변화에도 일정한 출구 압력 유지
• 입구와 출구 압력 차이가 1 bar 이하인 경우에도 정확한 제어



---

5. 스마트 옵션 (747 LE/S Smart)

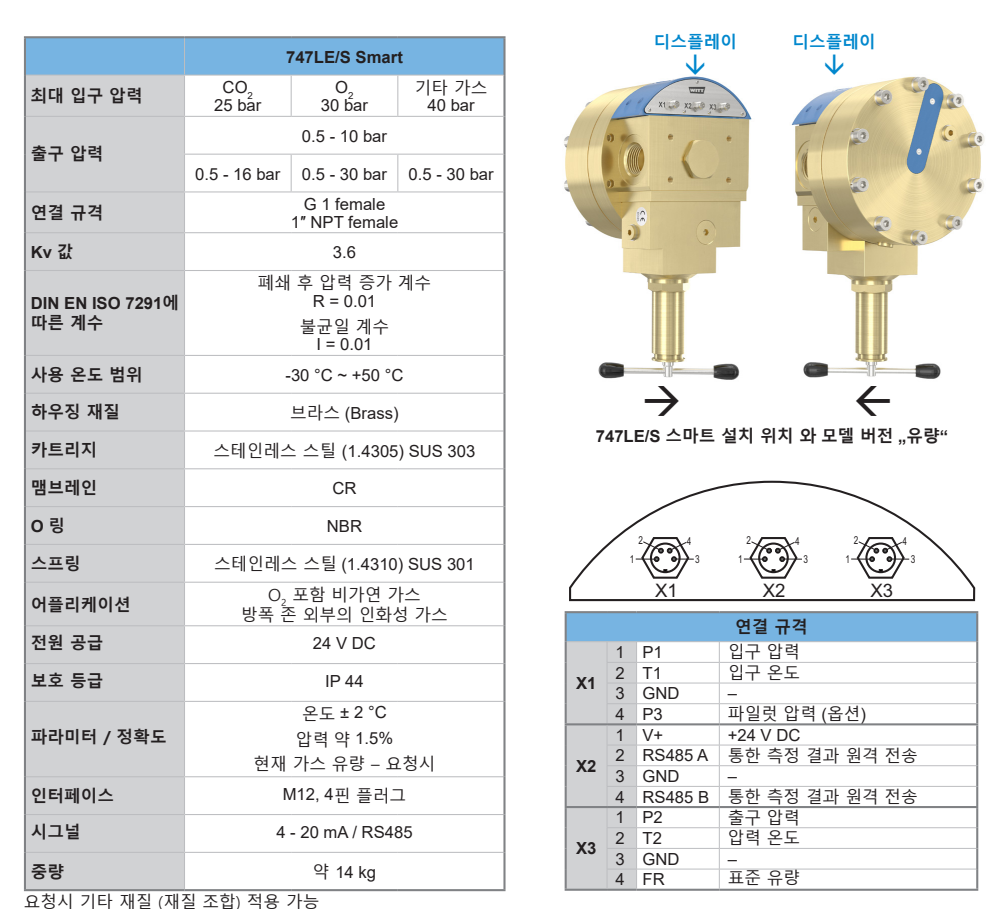

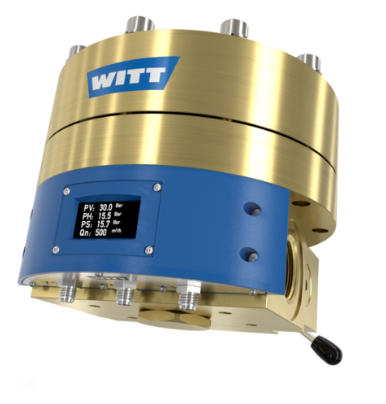

747 LE/S SMART





스마트 기능

스마트 돔 압력 레귤레이터에서 온도 및 압력 값은 최첨단 센서로 정밀하게 측정되어 4-20mA 신호를 통해 전송됩니다.



측정 가능 항목:

• 입구 압력 (P1) 및 출구 압력 (P2) bar 단위 표시
• 온도 (T1 및 T2) °C 단위 표시
• 파일럿 압력 (P3) bar 단위 표시
• 실시간 가스 유량 (FR) Nm³/h 단위 표시

스마트 옵션 구성:

• "스탠다드": 입구 압력 및 온도, 출구 압력 및 온도 표시
• "스탠다드 + P3": 스탠다드 + 파일럿 압력
• "스탠다드 + 유량": 스탠다드 + 유량 측정
• "스탠다드 + P3 + 유량": 모든 기능 포함

전기적 사양:

• 전원 공급: 24 V DC
• 보호 등급: IP 44
• 정확도: 온도 ± 2°C, 압력 약 1.5%
• 인터페이스: M12, 4핀 플러그
• 시그널: 4-20 mA / RS485

---

6. 유지보수

설치 환경에 따라 1~3년 간격으로 가스 접촉부 부품 교체가 필요할 수 있습니다. 이를 위한 예비 부품 및 유지보수 수리 키트를 별도 판매합니다.

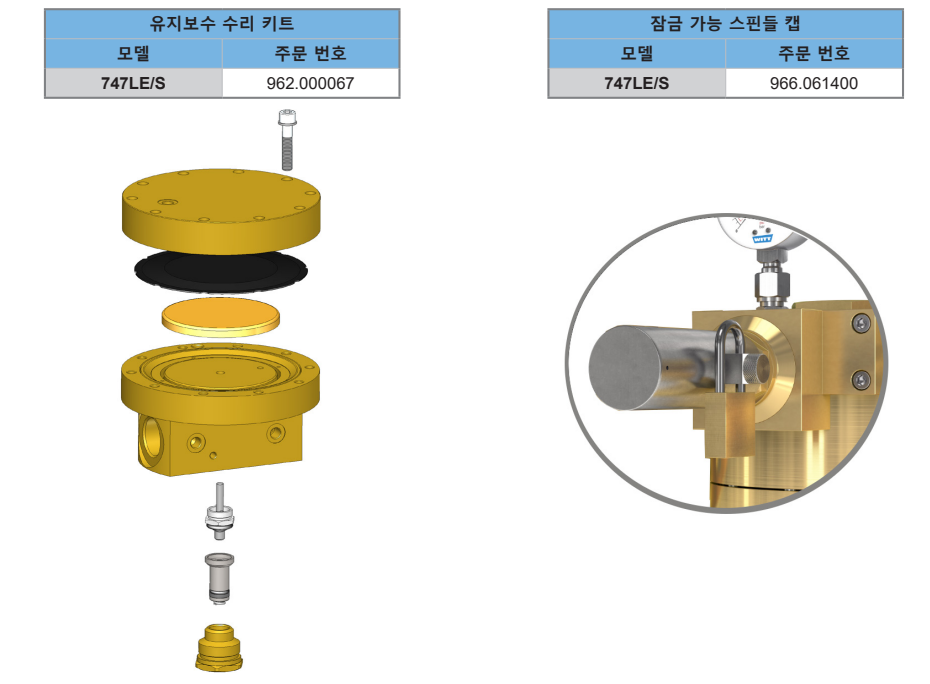

유지보수 수리 키트:

• 모델 747LE/S: 주문 번호 962.000067

잠금 가능 스핀들 캡:

• 모델 747LE/S: 주문 번호 966.061400

---

7. 관련 인증

품질 관리 시스템:

• ISO 9001 (품질경영시스템)
• ISO 22000 (식품안전경영시스템)
• PED 2014/68/EU Module H (압력기기지침)에 따른 기업 인증

제품 인증:

• CE 인증: PED 2014/68/EU (압력기기지침)
• ATEX 2014/34/EU 점화 위험 분석 EN 1127-1, DIN EN 13463-1 and ZH1/200

식품 안전성:

• HACCP (식품위해요소 중점관리기준)에 따른 식품 안전성 분석
• EU 규정(EC) 1935/2004 및 (EC) 2023/2006 요건 충족
• 독일 식품 및 사료법 (LFGB) 요건 충족, 식품 가스와의 접촉에 적합함

산소 적용:

• "유럽가스산업협회 EIGA 13/20 및 CGA G-4.4 산소 파이프라인 및 배관 시스템"에 따라 산소용으로 설계됨
• "유럽가스산업협회 EIGA 33/18 및 CGA G-4.1 산소용 설비 클리닝"에 따라 산소용으로 세정됨

---

8. 고객 요청 옵션

인증서 및 테스트 리포트

• 각종 인증서 및 성능 테스트 리포트 제공

기타 돔 레귤레이터 유형

• 스위치 오버 시스템 / 병렬 공급 시스템
• 개별 고객 / 고객 맞춤 버전

고성능 돔 로드 압력 레귤레이터 세트

• 높은 압력 안정성이 요구되는 다양한 유량 및 고유량 프로세스에 적용

---
