1. 특수가스 레귤레이터의 개념과 필요성
특수가스 레귤레이터는 일반 산업용 가스가 아닌 부식성, 독성, 고순도, 반응성이 높은 가스를 취급하기 위해 특별히 설계된 압력 조절 장치입니다. 이러한 레귤레이터는 특수 재질, 정밀한 가공 기술, 고급 씰링 시스템을 적용하여 가스의 특성에 맞게 안전하고 정확한 압력 제어를 제공합니다.

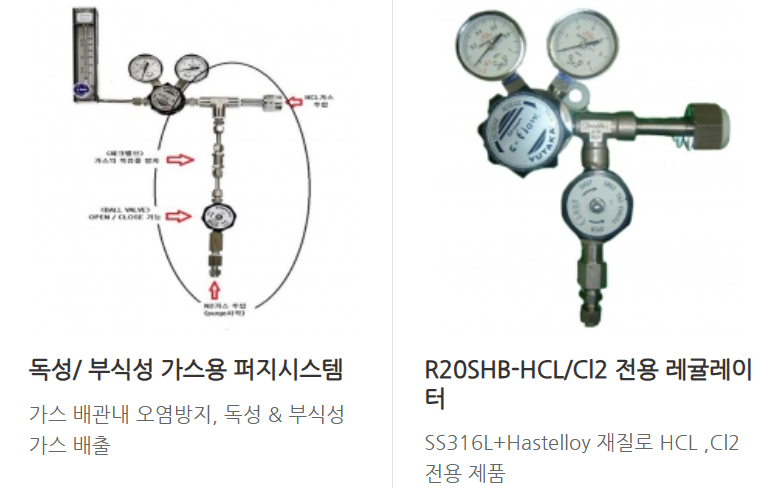

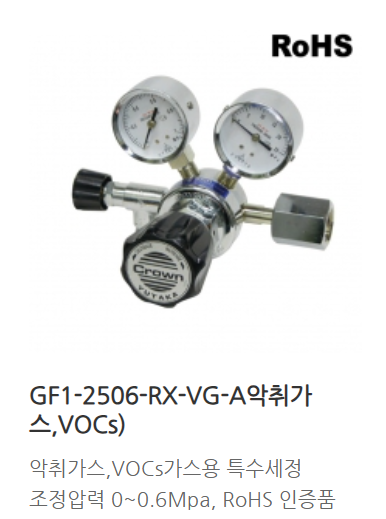

2. 부식성 가스용 레귤레이터
2.1 주요 특징
- 재질: 316L 스테인리스 스틸, 모넬, 하스텔로이 등 내부식성 소재 사용
- 씰링 시스템: PCTFE, FFKM(퍼플루오로 엘라스토머), 칼레즈 등 내화학성 씰 사용
- 표면 처리: 전해연마 또는 특수 코팅 처리로 부식 저항성 향상
- 배출 시스템: 내부 가스 잔류를 최소화하는 벤팅 설계
2.2 적용 대상 가스
- 산성 가스: 염화수소(HCl), 불화수소(HF), 이산화황(SO₂)
- 부식성 가스: 암모니아(NH₃), 염소(Cl₂), 오존(O₃)
- 유기 할로겐화물: 메틸 클로라이드(CH₃Cl), 프레온 가스류
2.3 주요 사양
- 최대 입구 압력: 일반적으로 200~300 bar
- 출구 압력 범위: 0.1~50 bar(가스 및 용도별 상이)
- 유량 계수(Cv): 0.02~0.06(일반 레귤레이터보다 낮은 경향)
- 누설률: 내부 누설 1×10⁻⁶ mbar·l/sec 이하
3. 독성 가스용 레귤레이터
3.1 주요 특징
- 이중 다이어프램 설계: 다이어프램 파손 시 가스 누출 방지
- 메탈 씰링: 고무 재질의 노화/열화를 방지하는 금속 씰 적용
- 퍼지 포트: 시스템 퍼지를 위한 별도 포트 장착
- 통합 안전 시스템: 과압 차단 및 누설 감지 기능
3.2 적용 대상 가스
- 독성 가스: 일산화탄소(CO), 황화수소(H₂S), 이산화질소(NO₂)
- 고위험 가스: 포스핀(PH₃), 아르신(AsH₃), 디보란(B₂H₆)
- 반응성 가스: 실란(SiH₄), 게르만(GeH₄)
3.3 안전 기능
- 과압 차단 기능: 설정 압력 초과 시 자동 차단
- 누설 표시기: 다이어프램 누설 시 시각적 경고 장치
- 원격 모니터링: 압력 상태 원격 감시 포트 제공

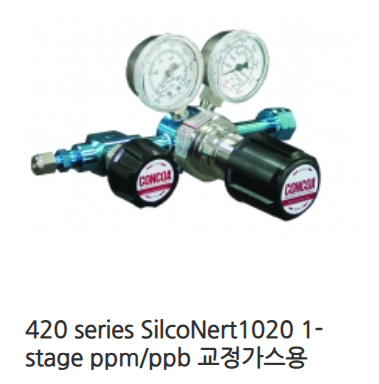

4. 가스 크로마토그래피(GC)용 레귤레이터
4.1 주요 특징
- 고순도 설계: 내부 불순물 발생 최소화
- 정밀 압력 제어: ±0.01bar 이내의 정밀 제어
- 불활성 처리: 내부 표면 불활성화 처리(실리코네트 등)
- 저유량 최적화: 미세 유량에서도 안정적 압력 유지
4.2 적용 분야
- 가스 크로마토그래피: 운반 가스(캐리어 가스) 공급
- 질량 분석기: 표준 가스 및 운반 가스 공급
- 반도체 공정: 초고순도 가스 공급
4.3 핵심 사양
- 출구 압력 정확도: 설정값의 ±0.5% 이내
- 최대 입구 압력: 300 bar
- 출구 압력 범위: 0~7 bar(일반적)
- 내부 표면 조도: Ra 0.25μm 이하

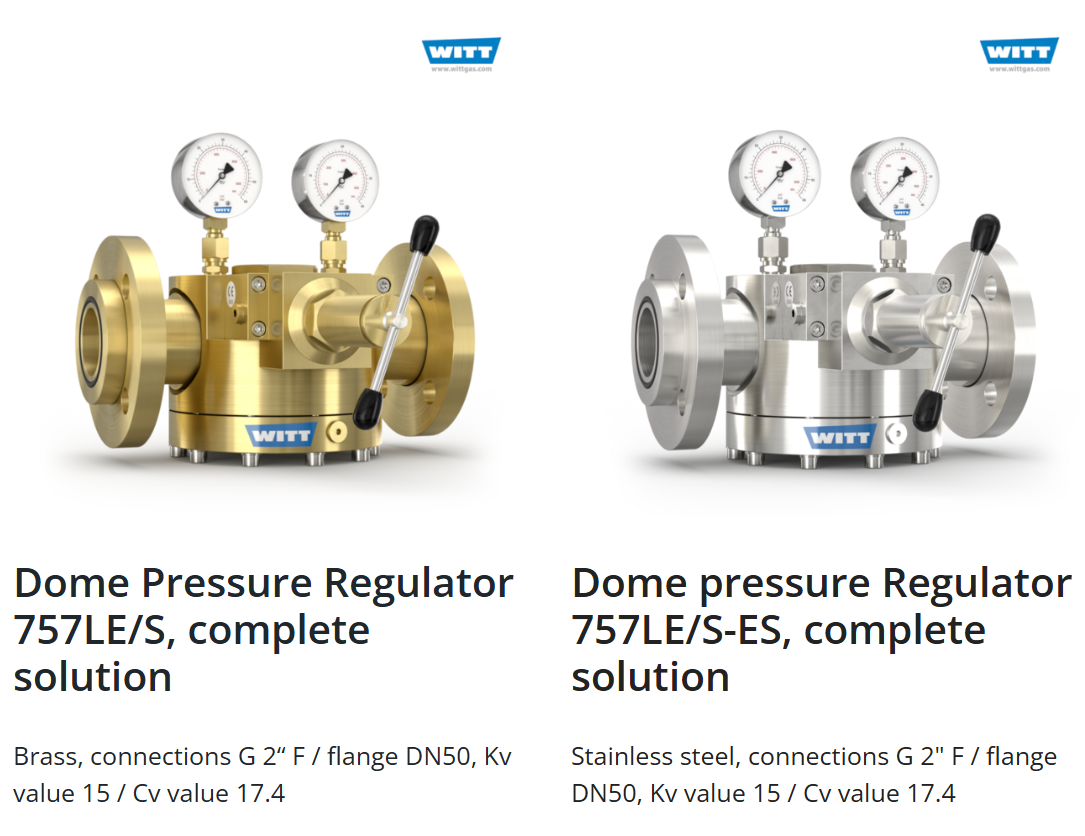

5. 돔 레귤레이터 시스템
5.1 기본 원리
돔 레귤레이터는 다이어프램 상부에 돔 형태의 공간을 두고, 이 공간에 파일럿 압력(제어 압력)을 가하여 출구 압력을 정밀하게 제어하는 방식입니다. 일반 레귤레이터의 스프링 대신 가스 압력을 사용하여 더 정확하고 안정적인 압력 제어가 가능합니다.
5.2 주요 구성 요소
- 돔 챔버: 제어 압력이 가해지는 공간
- 다이어프램 어셈블리: 돔 압력과 출구 압력 사이의 평형 유지
- 파일럿 레귤레이터: 돔 압력을 제어하는 보조 레귤레이터
- 압력 센싱 라인: 출구 압력 피드백 제공
5.3 돔 레귤레이터의 유형
5.3.1 자체 돔 방식(Self-dome Loaded)
출구 압력의 일부를 돔에 공급하여 자체적으로 압력을 제어하는 방식입니다.
특징:
- 별도의 파일럿 가스 불필요
- 구조가 단순하고 비용 효율적
- 제어 정확도가 상대적으로 낮음
5.3.2 외부 돔 방식(External-dome Loaded)
별도의 파일럿 레귤레이터를 통해 공급되는 압력으로 돔을 제어하는 방식입니다.
특징:
- 높은 정확도와 안정성
- 원격 제어 가능
- 다양한 제어 방식 적용 가능

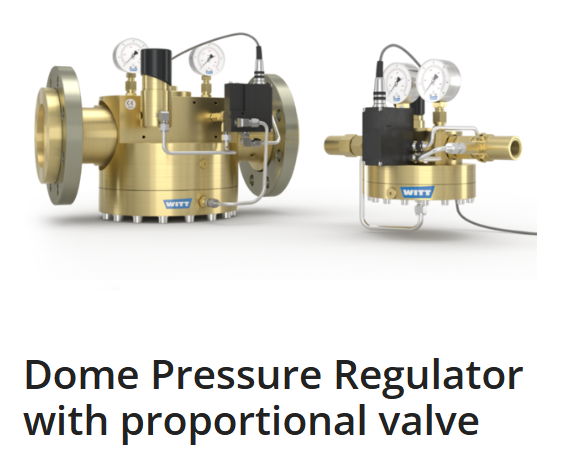

5.3.3 전자식 돔 방식(Electronic-dome Loaded)
전자 제어 시스템과 연동하여 돔 압력을 자동으로 제어하는 방식입니다.
특징:
- 자동화 시스템 연동 가능
- 프로그래밍 가능한 압력 제어
- 다변수 공정 제어 가능
5.4 돔 레귤레이터의 응용 분야
- 가스 혼합 시스템: 정밀한 가스 비율 제어
- 테스트 벤치: 정밀한 압력 조건 유지
- 반도체 공정: 초고순도 가스 공급
- 가스 패널 시스템: 다중 라인 압력 제어
- 원격 제어 시스템: 위험 구역의 압력 원격 제어
6. 초고순도 가스 레귤레이터
6.1 주요 특징
- 재질: 316L 스테인리스 스틸 또는 고순도 황동
- 내부 표면 처리: 전해연마, 패시베이션 처리
- 씰링: 금속 다이어프램, VCR 연결 방식
- 특수 세정: 산소 세정, 입자 제거 처리
6.2 적용 분야
- 반도체 제조: 실리콘 웨이퍼 제조 공정
- LED 제조: MOCVD 공정용 가스 공급
- 광섬유 제조: 특수 가스 공급 시스템
- 제약 산업: 고순도 분석용 가스 공급
6.3 주요 기술 지표
- 입자 발생: 0.1μm 이상 입자 < 1개/ft³
- 내부 누설률: < 1×10⁻⁹ mbar·l/sec
- 금속 불순물: < 1 ppb
- 수분 함량: < 10 ppb
7. 특수가스 레귤레이터 취급 및 안전 지침
7.1 설치 전 준비
- 가스 호환성 확인: 가스와 레귤레이터 재질의 호환성 검증
- 씰링 재질 확인: 가스 특성에 맞는 씰링 재질 선택
- 퍼지 시스템 준비: 불활성 가스를 이용한 퍼지 라인 구성
- 안전 장비 착용: 가스 특성에 맞는 보호구 준비
7.2 설치 시 주의사항
- 릴리프 밸브 방향: 안전한 방향으로 배출구 설치
- 누설 테스트: 비누액 또는 헬륨 누설 검사 실시
- 토크 관리: 제조사 권장 토크값에 따른 체결
- 방향성 확인: 제조사 권장 설치 방향 준수
7.3 유지보수 주기
- 일반 점검: 3개월마다 외관 점검 및 누설 검사
- 다이어프램 점검: 1년마다 또는 2,000시간 사용 후
- 전체 분해 점검: 2년마다 또는 특수가스 실린더 10개 사용 후
- 완전 교체: 부식성 가스의 경우 3년 주기로 권장
8. 국내 특수가스 레귤레이터 관련 법규
- 고압가스 안전관리법: 특수가스 취급시설 안전 기준
- KGS FU432: 독성가스 사용시설의 안전기준
- 산업안전보건법: 유해위험물질 취급 안전 기준
- 화학물질관리법: 유해화학물질 취급시설 기준
FAQ: 특수가스 레귤레이터 및 돔 레귤레이터
- Q: 부식성 가스용 레귤레이터와 일반 레귤레이터의 가장 큰 차이점은 무엇인가요? A: 부식성 가스용 레귤레이터는 316L 스테인리스 스틸, 모넬, 하스텔로이 등 내식성이 뛰어난 재질을 사용하며, PCTFE, 칼레즈 등 특수 씰링 재질을 적용합니다. 또한 표면처리(전해연마, 패시베이션)를 통해 가스와의 반응을 최소화하고, 내부 설계가 가스 잔류를 방지하는 방향으로 최적화되어 있습니다.
- Q: 돔 레귤레이터의 주요 장점은 무엇인가요? A: 돔 레귤레이터는 스프링 대신 가스 압력을 사용하여 더 정밀한 압력 제어가 가능하며, 입구 압력 변화에 따른 영향이 매우 적고, 넓은 유량 범위에서도 안정적인 출구 압력을 유지합니다. 또한 원격 제어가 가능하여 자동화 시스템과의 연동이 용이하고, 다양한 외부 신호를 통한 압력 제어가 가능합니다.
- Q: 독성 가스용 레귤레이터에 이중 다이어프램이 필요한 이유는 무엇인가요? A: 독성 가스는 누출 시 인체에 심각한 위험을 초래할 수 있어, 이중 다이어프램 설계를 통해 주 다이어프램이 파손되더라도 보조 다이어프램이 가스 누출을 방지합니다. 또한 두 다이어프램 사이 공간에 압력 표시계를 설치하여 주 다이어프램 파손 시 즉시 감지할 수 있어 안전성이 크게 향상됩니다.
- Q: GC(가스 크로마토그래피)용 레귤레이터는 어떤 특징이 있나요? A: GC용 레귤레이터는 분석 결과에 영향을 줄 수 있는 불순물 발생을 최소화하기 위해 내부 표면을 전해연마 또는 실리코네트 등으로 불활성화 처리하며, 매우 정밀한 압력 제어(±0.01bar 이내)가 가능합니다. 또한 미세 유량에서도 안정적인 압력을 유지하며, 고순도 소재와 금속 다이어프램을 사용해 불순물 발생을 최소화합니다.
- Q: 전자식 돔 레귤레이터의 산업적 활용 사례는 어떤 것이 있나요? A: 전자식 돔 레귤레이터는 반도체 제조 공정에서 공정 가스의 정밀 제어, 가스 혼합 시스템에서 다중 가스의 정확한 비율 제어, 자동화된 테스트 벤치에서 다양한 압력 조건 시험, 위험 지역의 원격 압력 제어, 그리고 배치 공정에서 압력 프로파일의 자동 제어 등에 활용됩니다.
참고문헌:
- 한국가스안전공사. (2024). KGS AB934: 고압가스용 압력조정기 제조의 시설·기술·검사 기준. KGS CODE.
- 한국표준협회. (2022). KS B 6350: 가스용 압력조정기. 산업표준심의회.
- 산업통상자원부. (2023). 고압가스 안전관리법 시행규칙. 법제처.
- 대한설비공학회. (2023). 특수가스 취급 안전기술 핸드북. 기술문화사.
- 박정호. (2024). 반도체 공정용 가스 시스템 설계. 공업화학출판사.
