안녕하세요 WITTGUY 입니다.

산업현장에서 가스레귤레이터는 안전하고 효율적인 가스공급을 위한 핵심 장비입니다. 하지만 갑작스러운 고장 발생 시 적절한 대처 없이는 생산 중단과 안전사고로 이어질 수 있습니다. 본 포스트는 현장실무자들이 가스레귤레이터 고장 상황에서 체계적이고 신속하게 대처할 수 있도록 실무 중심의 기술정보를 제공하기 위해 작성되었습니다.

---

목차

1. 가스레귤레이터 주요 고장원인 분석
2. 크립(Creep) 현상: 가장 위험한 레귤레이터 고장
3. 기타 주요 고장원인과 즉시 대처법
4. 예방정비 및 점검 프로세스
5. 레귤레이터 핵심 용어정리

---



1. 가스레귤레이터 주요 고장원인 분석

1.1 압력 관련 고장원인

고장유형	주요원인	발생빈도	위험도
크립(Creep) 현상	시트와 포펫 간 이물질 유입	높음	위험
공급압력효과(SPE)	입구압력 변동 시 출구압력 상승	중간	경고
드룹(Droop) 현상	레귤레이터 용량 부족	높음	중간
압력조정 불가	조압스프링 절손, 밸브스프링 고장	낮음	위험

1.2 기계적 고장원인

1. 다이어프램(Diaphragm) 손상
   • 원인: 과압, 온도변화, 화학적 부식
   • 증상: 압력 감지 능력 저하, 제어 불안정
2. 밸브 시트 오염
   • 원인: 입자 유입, 나프탈렌 결정 침착
   • 증상: 누설, 압력 제어 불가
3. 스프링 피로
   • 원인: 장기간 사용, 반복적 압력변화
   • 증상: 설정압력 유지 불가

1.3 설치 및 운영 관련 원인

1. 부적절한 설치
   • 흐름방향 오류
   • 과도한 체결토크
   • 부적절한 배관설계
2. 유지보수 부족
   • 정기점검 미실시
   • 필터 교체 지연
   • 보정(Calibration) 미실시

---

2. 크립(Creep) 현상: 가장 위험한 레귤레이터 고장

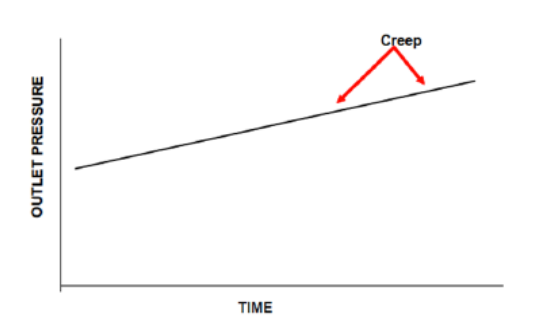

2.1 크립(Creep) 현상의 정의와 위험성

크립(Creep) 현상이란?

• 압력조정 핸들을 조작하지 않았음에도 2차측 압력이 서서히 상승하는 현상
• 현장에서는 "패싱(PASSING)" 이라는 용어로도 사용
• 1차압력이 100% 제어되지 못해 시트 리크가 발생하는 상태
• 매우 위험한 상태로 즉시 조치가 필요한 대표적인 레귤레이터 고장

2.2 크립 현상의 주요 원인 분석

2.2.1 파티클(미세입자) 오염이 주원인

파티클 발생 원인 5가지

1. 내부코팅이 되지 않은 실린더 사용
2. 저순도 가스 사용 (불순물 다량 함유)
3. 장기간 사용 시 내부부품 마모로 생기는 자연발생적 부품노화
4. 기존 배관 내부 파티클 유입
5. 가스와 부품 간 화학적 결합으로 생성된 이물질 (부식성가스, 수분혼입)



2.2.2 부적절한 레귤레이터 사용법

1. 필터 미사용으로 인한 오염

• 가스 또는 가스실린더 내부 미세 파티클(쇳가루 등)이 레귤레이터 내부 혼입
• 압력조절 핵심부품인 밸브시트나 포펫 오염 및 손상
• 한번 오염되거나 손상된 부품은 회복 불가능

2. Shut-off 밸브 대용 사용

• 레귤레이터를 차단밸브로 잘못 사용하는 경우
• 부품 피로도 증가로 1차압력 누설 현상 발생
• 레귤레이터는 감압기능에 최적화되어 차단기능에는 내구성 부족

2.3 크립 현상의 구체적 고장사례

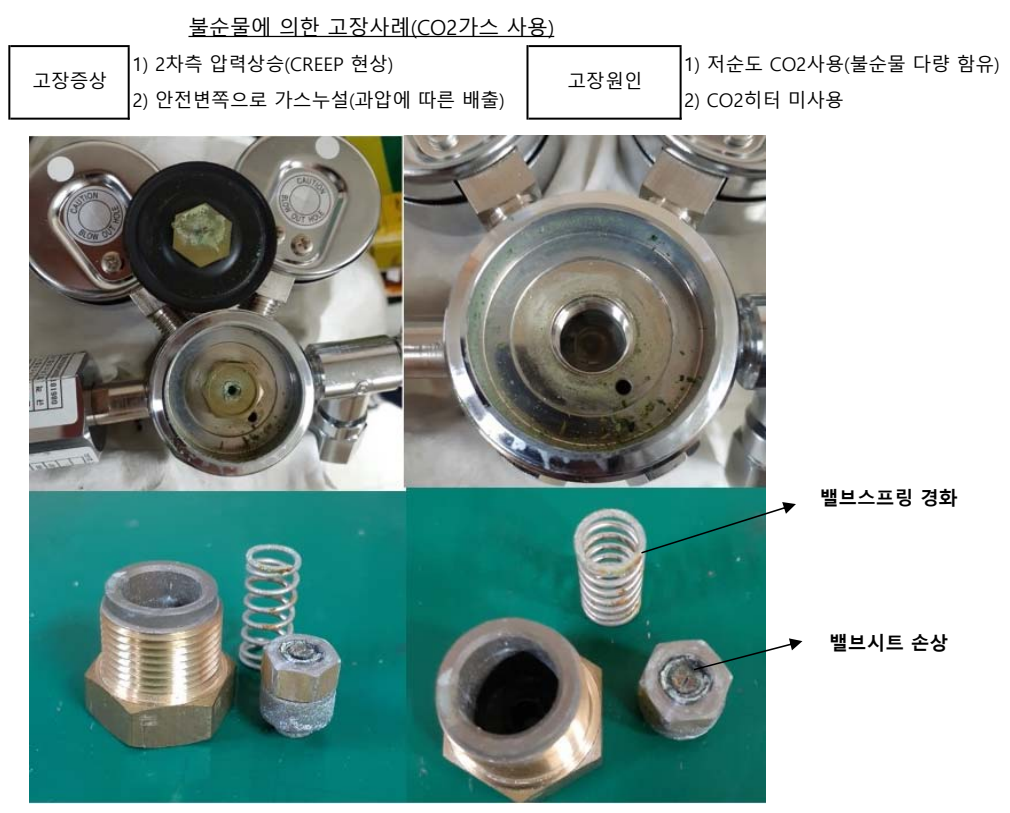

2.3.1 CO2 가스 사용 시 고장사례

고장증상	고장원인	손상부품
2차측 압력상승 (CREEP 현상)	저순도 CO2 사용 (불순물 다량 함유)	밸브스프링 경화
안전밸브쪽 가스누설	CO2 히터 미사용	밸브시트 손상

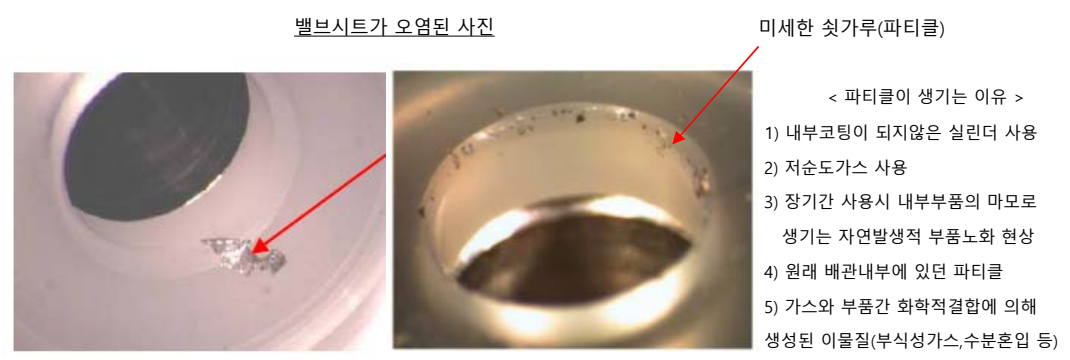

2.3.2 밸브시트 오염 실제 사진 분석

파티클로 인한 손상 현상

• 밸브시트 표면에 미세한 찌꺼기와 오염물질 침착
• 포펫과 시트 간 완전 밀폐 불가능
• 1차압력이 지속적으로 2차측으로 누설

2.4 즉시 대처방법 및 응급조치

1단계: 즉시 안전조치

1. 2차측 압력계 수치 확인 및 기록
2. 하단 연결기기의 압력정격 확인
3. 압력이 기기 허용치 초과 시 즉시 실린더 밸브 차단
4. 안전밸브 작동 여부 확인

2단계: 응급 격리조치

1. 상류측 차단밸브 잠금
2. 레귤레이터 내부 잔압 완전 배출
3. 하류측 기기 안전성 점검
4. 전문가 또는 제조사 기술지원 요청

3단계: 전문가 연락

• 크립 현상은 현장에서 임시 수리 불가
• 제조사 기술지원팀 즉시 연락
• 전체 레귤레이터 교체 또는 전문 정비 필요

2.5 크립 현상 예방대책

2.5.1 필수 예방조치

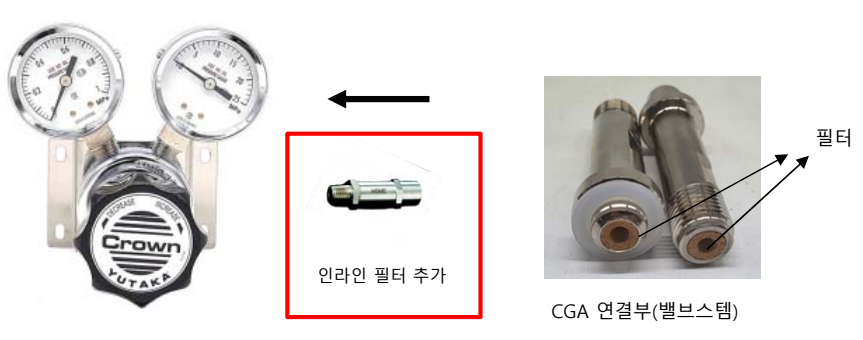

1. 레귤레이터 입구에 반드시 필터 설치

• 실린더 레귤레이터: CGA연결부에 기본 필터 확인
• 패널용 사용 시: CGA연결구 제거 시 인라인 필터 추가 설치



2. 고압측 Shut-off 밸브 설치

• 가스실린더 직결 시: 미사용 시 반드시 실린더 밸브 잠금
• 판넬용 사용 시: 전용 shut-off 밸브 별도 설치

2.5.2 피해 예방 시스템

1. 안전밸브(릴리프 밸브) 설치

• 설치위치: 레귤레이터 2차측 직후
• 작동압력: 2차측 사용 최대압력의 120~130%
• 예시: 2차측 6 bar 사용 시 → 8 bar에서 안전밸브 작동

2. 예비(Spare) 레귤레이터 설치

• 사용 중 레귤레이터 이상 발견 시 즉시 교체 가능
• 레귤레이터 고장으로 인한 작업중단 방지

3. 노후 레귤레이터 예방적 교체

• 외관상 부식이나 손상이 보이는 제품 즉시 교체
• 사고 미연 방지를 위한 예방정비 실시

---

3. 기타 주요 고장원인과 즉시 대처법

3.1 공급압력효과(SPE, Supply Pressure Effect)

현상: 입구압력 변화 시 출구압력이 의도치 않게 변동 즉시 대처법:

1. 입구압력 안정성 확인
2. 제조사 기술지원 요청
3. 밸런스드 포펫 타입 제품으로 교체 검토

3.2 드룹(Droop) 현상

현상: 유량 증가 시 출구압력이 설정값보다 하락 즉시 대처법:

1. 현재 유량과 레귤레이터 용량(Cv) 확인
2. 용량 부족 시 제조사와 적정 용량 제품 상담
3. 임시적으로 유량 제한 운전

3.3 다이어프램 손상

현상: 압력 감지 불량, 제어 불안정 즉시 대처법:

1. 시스템 즉시 차단
2. 전문가 점검 의뢰
3. 예비 레귤레이터로 교체

3.4 밸브 시트 오염

현상: 지속적인 누설, 압력 제어 불가 즉시 대처법:

1. 상류측 차단
2. 제조사 기술지원 요청
3. 전체 유닛 교체 검토

---

4. 예방정비 및 점검 프로세스

4.1 일상점검 체크리스트

매일 점검사항

• 입구/출구 압력계 수치 확인 및 기록
• 크립 현상 발생 여부 집중 모니터링
• 누설 여부 육안점검 (비눗물 테스트)
• 이상소음 청취점검
• 압력조정핸들 작동상태 확인
• 안전밸브 주변 가스냄새 확인

주간 점검사항

• 필터 압력차 측정 및 교체 필요성 판단
• 안전밸브 작동 확인
• 배관 진동 및 지지상태 점검
• 압력설정값 정확도 확인 (±2% 이내)
• 레귤레이터 외관 부식 및 손상 점검

---

5. 레귤레이터 핵심 용어정리

용어	영문	정의	중요도
크립	Creep	포펫 폐쇄 상태에서 출구압력이 서서히 상승하는 현상	필수
드룹	Droop	유량 증가 시 출구압력이 설정값보다 떨어지는 현상	필수
공급압력효과	Supply Pressure Effect, SPE	입구압력 변화에 따른 출구압력 변화	필수
유량계수	Flow Coefficient, Cv	1psi 압력차에서 분당 유량(갤런)	중요
포펫	Poppet	유량을 제어하는 밸브 디스크	중요
다이어프램	Diaphragm	압력을 감지하는 탄성막	중요
밸런스드 포펫	Balanced Poppet	SPE를 최소화하는 설계방식	보통
돔로드	Dome-loaded	가스압력으로 하중을 가하는 방식	보통
스프링로드	Spring-loaded	스프링으로 하중을 가하는 방식	보통
백프레셔	Back-pressure	상류압력을 제어하는 방식	보통



FAQ

Q1. 레귤레이터에서 크립 현상이 발생했습니다. 어떻게 해야 하나요?

A1. 크립은 매우 위험한 상태입니다. 즉시 상류측 차단밸브를 잠그고, 하류 기기의 압력정격을 확인하세요. 크립은 현장에서 수리가 불가능하므로 반드시 제조사 기술지원을 받아 전체 레귤레이터를 교체해야 합니다.



Q2. 압력조정이 전혀 되지 않습니다. 무엇을 점검해야 하나요?

A2. 먼저 흐름방향이 올바른지 확인하고, 상류측 가스공급 상태를 점검하세요. 조압스프링이나 다이어프램 손상이 의심되므로 제조사 기술지원팀에 연락하여 전문 진단을 받으시기 바랍니다.



Q3. 필터를 설치하지 않고 사용해도 되나요?

A3. 절대 안됩니다. 필터 미설치는 크립 현상의 주요 원인입니다. 실린더 레귤레이터는 CGA연결부 필터를 확인하고, 패널용 사용 시에는 반드시 인라인 필터를 추가 설치해야 합니다.



Q4. 레귤레이터를 차단밸브 대용으로 사용해도 되나요?

A4. 권장하지 않습니다. 레귤레이터를 shut-off 밸브로 사용하면 부품 피로도가 증가하여 크립 현상이 발생할 수 있습니다. 반드시 전용 차단밸브를 별도로 설치하세요.



Q5. 크립 현상을 어떻게 예방할 수 있나요?

A5. ①입구에 반드시 필터 설치 ②고압측 shut-off 밸브 설치 ③안전밸브(릴리프밸브) 설치 ④정기적인 점검과 예방교체 ⑤고순도 가스 사용을 통해 예방할 수 있습니다.



출처

1. Swagelok Korea. (2021). 일반적인 압력 레귤레이터 문제를 해결하는 방법. Retrieved from https://www.swagelok.com/ko/blog/troubleshoot-common-regulator-problems
2. Emerson TESCOM. (2025). TESCOM Pressure Control Regulators & Valves. Retrieved from https://www.emerson.com/en-us/automation/tescom
3. 김태중, 조홍현. (2015). 전자제어 디젤엔진의 연료압력 레귤레이터 고장에 따른 진단 및 성능 연구. 한국산학기술학회논문지, 16(3), 1677-1683.
4. 치요다세이키코리아. (2018). 압력조정기의 설치·취급방법, 주의사항. Retrieved from https://chiyoda-korea.com
5. Ningbo Xingcheng Valve Co., Ltd. (2019). 가스 압력 레귤레이터 일반적인 결함 및 솔루션. Retrieved from https://ko.lpgazregulator.com
6. Heap & Partners Ltd. (2025). TESCOM Regulator: The Most Common Installation Mistakes and How to Avoid Them. Retrieved from https://heaps.co.uk
7. 세화하이테크. (2024). 레귤레이터 고장 Case Study - Creep 현상 분석 및 대처방안. 기술자료 P-C-080-05 Rev.0

※ 본 블로그의 모든 내용은 신뢰할 수 있는 출처에 기반하고 있으나, 실제 적용 시에는 반드시 전문가와 상의하시기 바랍니다.
