ANSI/ASME 규격 플랜지 상세 분석안녕하세요! 플랜지 규격 마스터 시리즈 3화에서는 ANSI/ASME B16.5 규격의 상세 치수표와 Class 등급별 특징, 그리고 압력-온도 등급 관계에 대해 자세히 알아보겠습니다. KS/JIS 규격과 ANSI 규격의 차이점과 현장 적용 시 주의사항까지, 미국 규격 플랜지의 모든 것을 설명해 드리겠습니다.1. ANSI/ASME 플랜지 규격 개요ANSI/ASME B16.5 규격은 미국 기계학회(ASME)와 미국 국가표준협회(ANSI)에서 제정한 플랜지 규격으로, 전 세계 석유화학, 발전, 해양 플랜트 등 산업 현장에서 널리 사용되고 있습니다. 이 규격은 배관 크기 NPS 1/2"부터 24"까지의 파이프 플랜지, 플랜지 피팅, 밸브 등에 적용됩니다.ANSI/ASME ..

플렌지 규격 마스터 시리즈를 진행하면서, 많은 분들이 KS/JIS 플렌지의 표기법에 대해 문의해 주셨습니다. 2회에서 KS/JIS 규격 플렌지의 치수와 특징에 대해 살펴봤고, 3회에서는 ANSI/ASME 규격을 다룰 예정인데요. 그 사이에 짧게 KS/JIS 플렌지의 표기법과 용어에 대해 정리해 드리려 합니다.KS/JIS 플렌지 표기법의 이해배관 설계나 자재 발주 시 정확한 의사소통은 매우 중요합니다. KS/JIS 규격 플렌지를 표기할 때는 일반적으로 다음과 같은 형식을 따릅니다.[타입][면 형상]-[공칭 크기]-[압력 등급]-[재질]실제 표기 예시10K RF WN 플렌지, 50A, STS304압력 등급 10K, 돌출면형(RF), 웰딩넥(WN) 타입, 공칭 크기 50mm, 스테인리스 스틸 304 재질20K..

지난 1회에서는 플렌지의 기본 개념과 규격 체계에 대해 알아보았습니다. 2회에서는 국내 산업 현장에서 가장 많이 사용되는 KS/JIS 규격 플렌지의 상세 치수 데이터와 실무 적용 방법에 대해 자세히 살펴보겠습니다. 실무자 여러분들이 정확한 플렌지 선택과 적용에 활용하실 수 있도록 상세 치수표와 함께 실제 적용 사례를 제공해 드립니다.목차KS B 1503/JIS B 2220 규격 개요5K, 10K 플렌지 상세 치수표 및 특징16K, 20K 플렌지 상세 치수표 및 특징30K, 40K 플렌지 상세 치수표 및 특징KS/JIS 플렌지 종류별 특징 및 선택 기준현장 적용 사례 및 주의사항FAQ 1. KS B 1503/JIS B 2220 규격 개요KS B 1503과 JIS B 2220의 관계KS B 1503(강제관 ..

플렌지는 배관 시스템에서 파이프, 밸브, 펌프 및 기타 장비를 연결하는 중요한 부품입니다. 산업 현장에서 플렌지 선택은 배관 시스템의 안전성, 효율성 및 내구성을 결정짓는 핵심 요소입니다. 본 시리즈에서는 플렌지 규격에 대한 상세 정보를 제공하여 실무자들이 정확한 플렌지를 선택하고 사용할 수 있도록 도움을 드리고자 합니다.목차플렌지의 기본 개념과 종류플렌지 치수 용어 해설국가별 규격 체계 소개(KS, JIS, DIN, ANSI)규격 간 주요 차이점실무자를 위한 규격 선택 가이드FAQ1. 플렌지의 기본 개념과 종류1-1 플렌지의 정의와 기능플렌지(Flange)는 배관 시스템에서 두 구성품을 볼트로 체결하여 연결하는 디스크 또는 링 형태의 부품입니다. 플렌지의 주요 기능은 다음과 같습니다:배관 시스템의 부품..

초저농도 분석을 위한 가스 샘플링 시스템에서 가장 중요한 요소 중 하나는 시료 손실 방지와 응답 시간 개선입니다. 이를 해결하기 위한 최적의 기술로 SilcoNert® 2000 코팅이 널리 활용되고 있습니다. 본 포스팅에서는 SilcoNert 2000의 기술적 원리와 주요 성능 특성을 정리하여 소개합니다. 1. SilcoNert 2000 개요SilcoNert® 2000은 기상 화학 증착(CVD) 방식으로 금속 표면에 적용되는 수소화 아모르포스 실리콘 기반의 기능성 코팅입니다. 이 코팅은 극도로 비활성이며, 다음과 같은 분야에 적합합니다:황(Sulfur) 및 수은(Mercury) 분석암모니아(Ammonia) 검출초저농도(2. 주요 특성 및 사양항목사양코팅 구조기능화된 아모르포스 실리콘적용 방식Thermal..

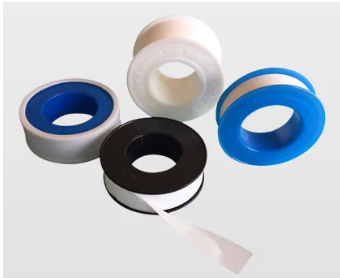

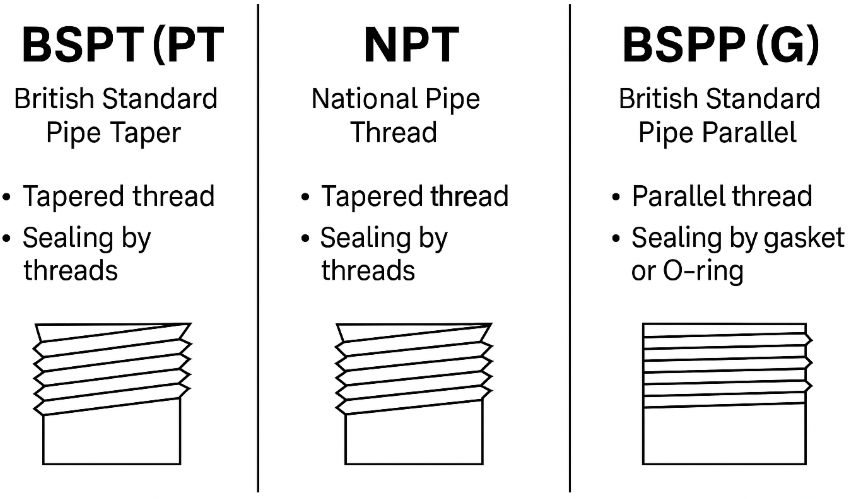

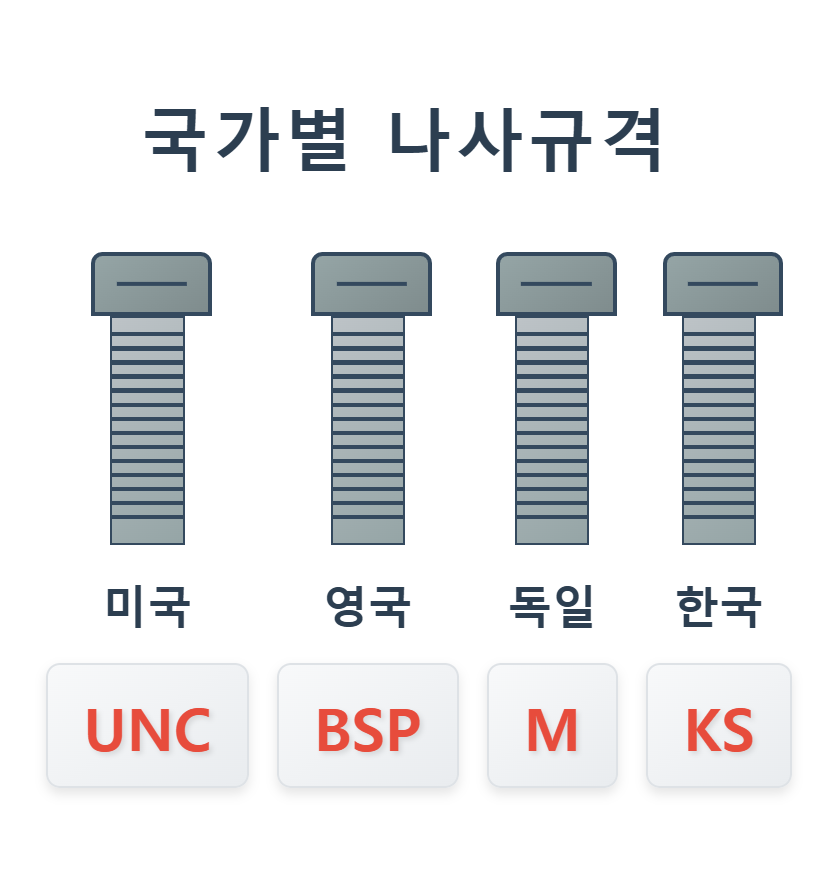

배관, 유체 제어 장비, 가스 관련 설비에서 나사 규격은 단순한 연결이 아닌, 기밀성과 안전성에 직결되는 핵심 요소입니다. 외형이 유사해 혼동하기 쉬운 PT, NPT, G 규격은 실제로 기준, 구조, 씰링 방식에 있어 명확한 차이를 가집니다. 이 포스팅에서는 세 가지 나사 규격의 차이점과 각각의 대한민국 국가표준(KS) 기준을 정리해 드립니다.1. PT 나사 (Pipe Thread – ISO Tapered)국제 규격: ISO 7-1 (일본 JIS B0203)한국 규격: KS B 0222 (관용 테이퍼 나사)형태: 수나사·암나사 모두 테이퍼형나사 각도: 55도씰링 방식: 테프론 테이프 또는 액상 실란트를 사용한 나사 체결 방식특징: 체결 시 나사 면 자체에서 씰링 효과 발생주요 사용처: 고압 가스, 산업용..

1. 서론배관 설계 및 기자재 선정 시, 국가별 파이프 규격의 명칭과 치수 체계를 이해하는 것은 매우 중요하다.본 문서는 한국(KS), 일본(JIS), 독일(DIN), 미국(ANSI)의 대표 파이프 규격 체계를 비교하여,실무에서의 규격 해석 및 호환 적용에 참고가 되도록 정리한 자료이다 2. 규격 체계 개요구분명칭특징KSKorean Industrial Standards한국산업규격. 일부 항목은 JIS를 기반으로 제정됨JISJapanese Industrial Standards일본의 대표 국가 규격. KS와 구조 유사DINDeutsches Institut für Normung독일 산업규격. 'DN'으로 명칭을 통일ANSIAmerican National Standards Institute미국 산업표준. 인치 ..
