가스분석기 PA 7.0 사용자 매뉴얼

WITT-Analyser PA 7 운영 매뉴얼

(S-, L-, P 버전)

1. 목차

1. 목차
2. 운영 지침서에 대한 안내
3. 안전 지침 및 예방 조치
4. 장비 설명
5. 설치 및 셋업
6. 시운전 및 운영
7. 오작동 및 해결방법
8. 서비스 및 유지보수
9. 프로세스 분석 시스템(PA)의 기능과 운영
10. 분석기에서 데이터 읽기
11. 분해 및 재활용
12. 부록

---

2. 운영 지침서에 대한 안내

WITT-GASETECHNIK의 가스 분석기를 선택해 주셔서 감사합니다! 올바른 선택을 하셨다고 확신합니다.

이 운영 지침서를 통해 장비의 안전한 사용을 위한 모든 필요 정보와 안전하고 올바른 설치, 운영 및 점검을 위한 지침을 제공하고자 합니다.

2.1 이 매뉴얼에는 무엇이 포함되어 있나요?

이 문서는 WITT 분석기의 운영 및 유지보수에 필요한 모든 지침을 제공합니다.

여기에 제공된 지침을 준수하면 안전한 운영 조건을 유지하고, 잘못된 장비 운영으로 인한 다운타임을 최소화하며, 가스 분석기의 서비스 수명과 신뢰성을 보장할 수 있습니다.

특히 가연성 및/또는 독성 가스를 다룰 때는 최대한의 주의가 필요합니다. 따라서 분석기를 설치하고 시작하기 전에 관련 모든 인원이 이 운영 지침서를 신중하고 완전히 읽어야 운영 중 문제나 위험을 예방할 수 있습니다.

2.2 매뉴얼의 구조

이 운영 지침서는 여러 섹션으로 나뉘어 있습니다:

• 운영 지침서에 대한 안내: 지침서의 구성과 사용된 용어 및 기호를 설명
• 안전 지침 및 예방 조치: 가스 분석기의 안전한 사용을 위한 제안사항
• 장비 설명: 기능 구성도를 바탕으로 한 WITT 분석기의 기능 설명
• 설치 및 셋업: 분석기 설치 위치와 가스 및 전기 설치에 대한 정보
• 시운전 및 운영: 연속 또는 스팟 체크 분석 수행 방법
• 서비스 및 유지보수: 자체 수행 가능한 서비스 작업과 문제 해결표

2.3 이 매뉴얼에 대한 권리

이 매뉴얼은 WITT-GASETECHNIK GmbH & Co KG의 저작물입니다.

2.4 사용되는 기호

⚠️ 경고: 인명 부상이나 잠재적 치명적 위험을 나타내는 정보 앞에 표시

⚠️ 주의: 잠재적 장비 손상을 나타내는 정보 앞에 표시

📝 참고: 운영 절차를 설명하는 일반적인 참고사항

• 수행할 작업을 표시

■ 목록을 식별하는데 사용

옵션: 가능한 옵션을 나타내는 기호

---

3. 안전 지침 및 예방 조치

다음 안전 지침과 예방 조치를 반드시 준수해야 합니다. 이는 분석기가 부적절하게 운영될 때 발생할 수 있는 위험을 방지하기 위한 것입니다.

3.1 일반 안전 지침

⚠️ 경고: 장비는 적절한 교육을 받고 이 운영 지침서를 읽고 이해한 인원만이 운영할 수 있습니다.

■ 가스의 안전한 취급을 위한 모든 해당 국가 보건 및 안전 규정과 표준을 준수하세요

■ 안전상의 이유로 무허가 개조나 부품 추가/제거는 허용되지 않습니다

■ 분석기 운영 중 발생하는 모든 오작동은 적절히 훈련받고 자격을 갖춘 인원만이 수정해야 합니다

■ 모든 유지보수 및 수리는 적절히 훈련받고 자격을 갖춘 인원만이 수행해야 합니다

■ 모든 유지보수 및 수리 중에는 장비가 무압력 상태이고 전원에서 분리되어 있는지 확인해야 합니다

■ 분석기로의 모든 가스 공급 라인(P 모델만)은 최대 허용 입구 압력에 적합해야 합니다

■ 배관, 튜빙, 피팅, 개스킷, 실링재의 재료와 모든 밸브, 게이지, 조절기 및 기타 부속품은 관련 가스 서비스에 적합해야 합니다

■ 최대 허용 가스 입구 압력(기술 데이터 참조)을 초과해서는 안 됩니다

3.2 적절한 기능 또는 손상에 대한 책임

제조업체가 고용하거나 승인하지 않은 인원이 기기를 서비스하거나 수리했거나, 의도된 용도에 맞지 않게 사용했거나, 해당 국가 보건 및 안전 규정을 따르지 않은 경우, 기기의 적절한 기능에 대한 책임은 소유자나 운영 조직에게 이양됩니다.

WITT-Gasetechnik GmbH & Co KG는 이 운영 지침서를 준수하지 않아 발생하는 손상에 대해 책임지지 않습니다.

---

4. 장비 설명

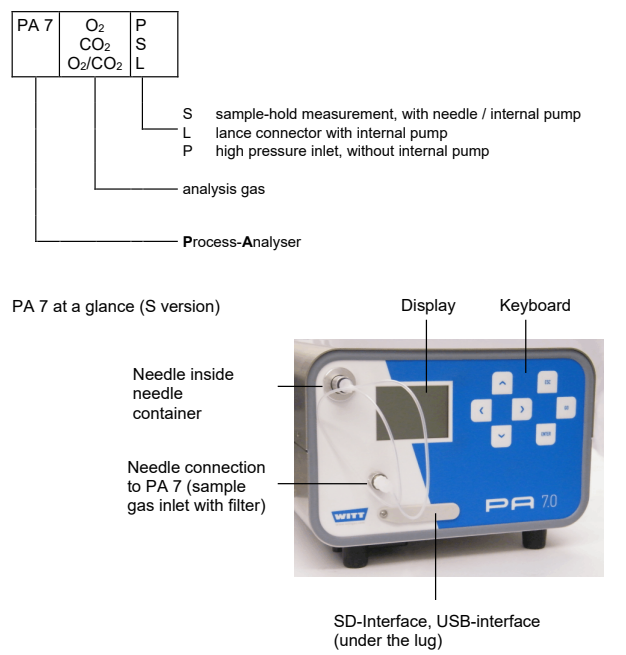

4.1 타입

다양한 PA 7 모델은 아래 나열된 확장자로 구분됩니다:

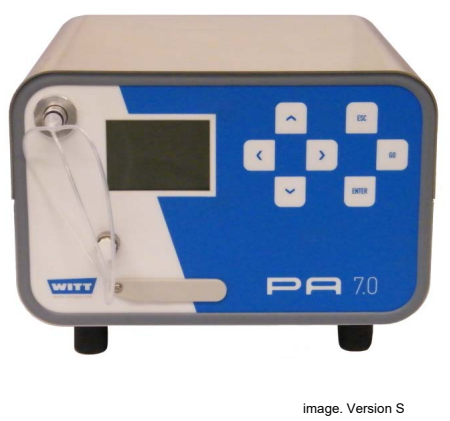

• PA 7: 프로세스 분석기
• O2/CO2: 분석 가스
• S: 니들을 통한 샘플-홀드 측정, 내부 펌프 포함
• L: 내부 펌프가 있는 랜스 커넥터
• P: 내부 펌프 없는 고압 입구



4.2 분석기의 용도

분석기는 하나 또는 두 개의 가스 농도를 측정하는 데 사용됩니다.

옵션: 가스 분석은 다음과 같이 수행할 수 있습니다: ■ 분석기 전면의 가스 샘플 니들을 통한 스팟 테스트 모드(S 버전) ■ 장치 후면의 랜스 커넥터를 통한 영구 분석 모드(L 버전) ■ 장치 후면의 고압 분석 가스 입구를 통한 영구 분석 모드(P 버전)

4.3 기능 설명

가스 분석기는 장비에 공급되는 분석 가스에서 가스 농도(예: 산소(O2) 및 이산화탄소(CO2) 농도)를 동시에 측정하는 데 사용됩니다.

옵션: 샘플 가스는 후면의 입구 포트(L 및 P 버전) 또는 장치 전면의 주입 니들(S 버전)을 통해 분석기에 공급할 수 있습니다.

분석기는 환경 압력이나 가스 압력 변화를 통한 잘못된 테스트 결과를 방지하는 자동 압력 보상 기능을 갖추고 있습니다.

분석이 완료되면 측정된 가스 농도 수준이 날짜 및 시간과 함께 저장됩니다(제품명, 사용자명, 라인명 포함).

중앙 제어 요소는 프로세스 분석기(PA)입니다. PA는 센서 신호를 처리하고 측정된 농도를 vol. %로 디스플레이에 표시합니다.

---

5. 설치 및 셋업

5.1 운송 손상 확인

📝 참고: 시스템을 기울인 상태로 운송하지 마세요. 외부 손상과 케이블 손상(찍힘, 절연 손상)을 육안으로 검사하세요.

• 가스 분석기는 즉시 사용 가능한 상태로 공급됩니다. 올바르게 운송되어야 합니다.

5.2 설치 위치

⚠️ 경고: 이 분석기는 잠재적 폭발 분위기가 있는 장소에서의 설치나 운영용으로 설계되지 않았습니다. 폭발 위험!

📝 참고:

• 기기를 직사광선이나 많은 열에 노출시키지 마세요
• 표준화된 한계를 벗어나는 증가된 전자기 활동이 있는 환경에서 기기를 운영하지 마세요
• 설치 시 안전 거리를 준수하세요. 분석기는 서비스를 위해 접근 가능한 상태로 유지되어야 합니다

• 손상되지 않은 기기를 날씨로부터 보호되고 사고로부터 안전한 견고한 표면에 설치하세요 • 설치 시 기술 데이터에 명시된 환경 조건(예: 환경 온도, 습도, 먼지, 고도)을 준수하세요

5.3 설치를 위한 안전 지침

⚠️ 경고:

• 초기 시운전 전과 수정, 수리 또는 시스템/장치 확장 후에는 DGUV Vorschrift 3에서 요구하는 안전 점검을 수행하고 기록해야 합니다
• DGUV Vorschrift 3에 따라 보호 등급 1의 보호 접지 연결(PE 연결)이 제공되어야 합니다
• 초기 시운전 후와 시스템/장치의 수정, 수리 또는 확장 후에는 불활성 가스로 연결부와 조인트의 대기 누출을 점검해야 합니다

5.4 가스 파이프 설치

⚠️ 경고:

• 연결 중에는 파이프가 무압력 상태여야 합니다
• 시스템 상류의 파이프가 개별 가스의 적절한 공급을 보장하도록 적절히 크기가 조정되어야 합니다
• 가스 분석기 상류에서 가스 공급 파이프를 차단할 수 있어야 합니다
• 모든 공급 파이프는 오일과 그리스, 기타 오염물질이 없어야 합니다

• 가스 공급에 필요한 파이프를 올바른 방식으로 설치하세요 • 분석 가스 출구와 기타 출구(L 및 P 버전만)를 각각 블로우 오프 파이프와 연결하세요 • 적절한 보정 가스로 분석기를 공급하는 것은 고객의 의무입니다

5.5 전기 설치

• 플러그를 사용하여 주전원에 연결하세요 • 전기 회로도에 따른 전기 연결 설치는 VDE 0100에 따라 수행되어야 합니다

⚠️ 경고: 250V의 전압(전위) 프리 접점을 사용할 경우 장치는 PE에 연결되어야 합니다

📝 중요 참고: 분석기 뒷면의 부시/플러그 연결(예: RS 232, 전압 프리 접점, 아날로그 인터페이스)에는 차폐된 플러그/부시만 사용하세요. 또한 연결을 위해 차폐된 케이블(최소 타입: LIYCY, n x 0.75 mm²)만 사용하세요.

---



6. 시운전 및 운영

6.1 시운전 및 운영을 위한 안전 지침

⚠️ 경고:

• 분석기는 시스템 운영에 대한 교육을 받고 이 운영 지침서를 읽고 이해한 인원만이 운영할 수 있습니다
• 잠재적 폭발 분위기가 있는 장소에서 이 분석기를 사용하는 것은 허용되지 않습니다

6.2 분석기 시운전

📝 참고: 이 분석기는 공장에서 보정됩니다(자세한 내용은 기술 데이터 참조). 보정은 환경 조건에 따라 달라집니다. 따라서 설치 중 첫 시운전 시 분석기를 다시 보정하는 것을 강력히 권장합니다.

• 예를 들어 플러그를 사용하여 주전원에 연결하세요

LCD 디스플레이에 소프트웨어 버전과 장치의 일련번호가 잠시 표시됩니다. 마지막으로 분석기는 측정 및 표시 모드가 되어 마지막 측정값을 표시합니다.

지르코늄 센서가 있는 장치만: 전원을 켠 후 지르코늄 센서가 예열될 수 있는 지연이 있습니다. 예열 단계에서 디스플레이에 "*****"가 표시됩니다.

6.3 보정

이 분석기는 공장에서 보정됩니다. 보정 정확도는 여러 환경 조건에 따라 달라질 수 있습니다. 따라서 장비가 설치된 위치에서 첫 시운전 중에 분석기를 다시 보정하는 것을 강력히 권장합니다.

0% 미만(예: -0.1%) 또는 100% 초과의 농도 값이 표시되면 분석기를 보정해야 한다는 경고입니다.

압력 센서는 공장에서 고정 보정되므로 압력 센서의 추가 보정이 필요하지 않습니다.

분석기는 정기적으로 보정되어야 합니다. 대부분의 응용 분야에서는 주간 보정으로 충분하지만, 더 정확한 테스트 결과를 위해서는 실제 테스트를 시작하기 전에 보정을 실행하는 것이 좋습니다.

6.3.1 지르코늄 센서가 있는 장치에 대한 추가 참고사항

• 지르코늄 센서 보정에 대한 특별한 힌트는 표시된 경우 기술 데이터에서 찾을 수 있습니다

• 전원을 켠 후 지르코늄 센서가 예열될 수 있는 지연이 있습니다

• 장치를 작동에 투입한 첫 주에는 분석기를 이틀마다 보정해야 합니다

• 지르코늄 센서의 정확도를 위해 주전원에서 분리하지 않는 것이 좋습니다

6.3.2 보정 절차 (니들을 통한 보정 가스 입구)

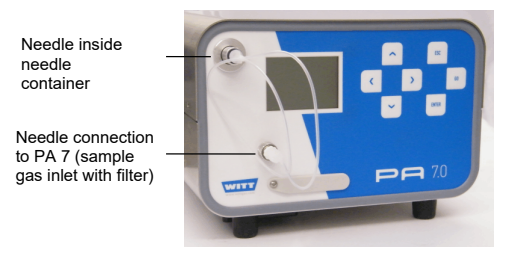

S, SL, SP, SLP 버전의 PA 7 분석기: 이 가스 경로(니들)의 가스 센서는 전면의 니들을 통해 보정됩니다.

모든 측정 및 보정 과정에서 분석기의 측정 셀에 압력이 가해지지 않도록 하세요. 분석할 가스는 항상 통합된 펌프에 의해 대기압(= 환경 압력)에서 흡입되어야 합니다.

• 분석기를 예열하세요(기술 데이터 참조)

• 각 가스와 해당 보정 포인트에 대해 적절한 보정 가스 실린더를 사용하고, 압력 조절 밸브를 설치한 후 보호 슬리브나 느슨한 호스를 연결하세요

• 가능한 한 낮은 압력과 유량으로 가스가 환경으로 자유롭게 흐르도록 하세요

• 압력 조절 밸브/호스 시스템이 충분히 세척된 후: 분석기의 니들을 호스에 넣어 흐르는 가스를 흡입할 수 있도록 하세요

보정 메뉴에서: • ↑↓ 키를 사용하여 원하는 보정 과정을 선택하고 GO로 시작하세요

6.4 분석기 운영

⚠️ 주의:

• 적절한 필터와 함께만 분석기를 사용하세요
• 유체, 먼지 등이나 포장된 제품(s 버전)을 흡입하지 마세요
• 시운전 후와 정기적으로 불활성 가스로 연결부와 조인트의 대기 누출을 점검하고 이를 문서화하세요

6.4.1 스팟 체크 분석 (샘플-홀드)

측정 정확도를 높이려면:

■ 매우 낮은 온도에서는 두 번 측정하세요

■ 매우 다른 가스 농도를 가진 패키지를 측정할 때는 두 번 측정하거나 측정 시간을 연장하세요

• "예열 시간"이 지날 때까지 기다리세요

• 필요한 경우 "샘플 홀드" 운영 모드로 변경하세요

• 제품, 사용자 또는 라인을 선택하세요

• 측정하려는 포장에 폼 패드를 붙이세요 (천공된 위치를 밀봉)

• 폼 패드를 통해 포장을 천공하세요



⚠️ 주의: 유체나 포장된 제품에 찌르지 마세요. 그렇지 않으면 분석기가 더러워지고 니들이나 호스가 막히거나 센서가 손상될 수 있습니다.



• GO로 측정을 시작하세요

• 포장에서 니들을 제거하고 청소하거나 교체하세요



6.4.2 Tiny 모드에서의 측정



• "예열 시간"이 지날 때까지 기다리세요

• 필요한 경우 "Tiny" 운영 모드로 변경하세요

• 제품, 사용자 또는 라인을 선택하세요

• 측정하려는 포장에 폼 패드를 붙이세요

• 폼 패드를 통해 포장을 천공하세요

⚠️ 주의:

• 유체나 포장된 제품에 찌르지 마세요
• Tiny 운영 모드에서는 "니들 막힘" 경고가 없습니다
• 포장 호일이 구부러지지 않도록 하세요

• GO로 측정을 시작하세요

6.4.3 영구 모드에서의 측정

⚠️ 주의: 선택된 입구의 최대 입구 압력이 초과되지 않도록 주의하세요.

• 백 포장의 가스 농도 분석을 수행하려면 장비 후면의 랜스 커넥터(L 버전)를 통해 분석 가스를 공급합니다

• 분석기를 예열하세요

• 필요한 경우 운영 모드를 "영구"로 변경하세요

• 제품, 사용자 또는 라인을 선택하세요

• 분석 가스 소스를 가스 입구 커넥터에 연결하세요

• GO로 측정을 시작하세요

• ESC로 측정을 종료하세요

6.5 알람

PA 7 분석기로 알람을 설정, 관리 및 운영하는 방법은 "PA 7 운영 매뉴얼: 메뉴, 구조 및 프로그램 옵션"의 "알람" 장에서 찾을 수 있습니다.

■ 알람과 동시에 "출력" 매개변수로 조정된 경우 전위 프리 접점(플로팅 접점)이 트리거됩니다 ■ "샘플 홀드" 운영 모드에서는 알람이 활성화되지 않습니다

6.6 전원 끄기

📝 참고: 지르코늄 센서가 있는 장치는 서비스 작업이나 장기간 운영 중단(예: 긴 휴가)을 위해서만 전원을 끄고 주전원에서 분리하는 것을 권장합니다.

• 전원 공급 장치에서 분리하거나 주 스위치에서 끄세요

---





7. 오작동 및 해결방법



오작동/고장메시지	원인	해결방법
전원을 켠 후 디스플레이가 켜지지 않음	• 기기가 주전원에 연결되지 않음 • 퓨즈 결함 • PA 결함	• 주전원 연결 확인 및 수정 • WITT-GASETECHNIK에 문의 • WITT-GASETECHNIK에 문의
PA 분석기에 ***** %가 표시됨	• 고장 없음, 정상 동작. 센서가 예열 중	• 센서가 예열될 때까지 기다리기(기술 데이터 참조)
Measurement invalid (고장 없음, 정상 동작)	• 마지막 측정 후 다른 제품, 사용자 또는 라인을 선택함. 이 메시지는 잘못된 데이터를 누군가에게 참조하는 것을 방지합니다.	• 새로 선택된 항목으로 첫 측정 후 고장 메시지가 사라집니다.
잘못된 날짜나 시간이 표시됨	• 배터리(골드 캡)가 10일 후 방전됨	• 새 날짜와 시간 설정. 배터리는 자동으로 충전됩니다.
분석 결과가 예상 값과 일치하지 않음	• 누출을 통해 환경 대기가 분석기로 유입됨 • 농도(예: 포장 내)가 예상과 다름 • 분석기가 올바르게 보정되지 않음 • 분석기의 보정 가스 설정이 보정 가스 농도와 일치하지 않음 • O2 분석: 화학 센서 소모됨 • 입구 필터 막힘 • 액체로 인한 분석기 내부 오염 • P 버전만: 압력 조절기가 잘못 조정됨	• WITT-GASETECHNIK에 문의 • 가스 혼합물 구성 변경 • 분석기 보정 • 보정 가스 농도에 맞게 분석기 설정 조정 • WITT-GASETECHNIK에 문의 • 필터 교체 • WITT-GASETECHNIK에 문의하여 분석기 점검 요청
No gas exchange	• 펌프 결함	• 다른 원인을 배제하세요. 필요시 WITT 애프터 서비스로 보내세요.

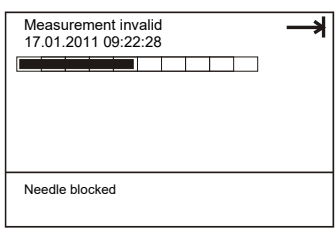

S 버전 분석기만: «니들 막힘»(디스플레이에 표시) Tiny 운영 모드에서는"니들 막힘" 경고가 없습니다!	• 니들/필터 막힘	• 니들과 필터를 점검하고 필요시 청소하거나 교체 • ESC를 눌러 메시지를 확인하고 측정을 재시작 • 디스플레이에 «니들 막힘» 경고 메시지가 표시되는지 여부의 임계값을 결정할 수 있습니다(«PA 7 운영 매뉴얼, 메뉴, 구조 및 프로그램 옵션», «설정, 기타 설정» 장 참조)
« zero gas high »(디스플레이에 표시)	• 공급 가스의 O2 또는 CO2 함량 ≥ 7.0%	• O2 또는 CO2 함량이 0%인 가스를(제로 가스, 캐리어 가스, 밸런스 가스로) 공급
«sensor defect»(디스플레이에 표시)	• 니들/필터 막힘 • O2 센서 결함	• 니들과 필터의 막힘 징후를 점검하고 필요시 청소하거나 교체 • O2 센서 교체 • WITT-GASETECHNIK에 문의
« calibration not possible »(디스플레이에 표시)	• 잘못된 가스 • 간헐적 가스 유량	• 가스 점검 • 측정 경로의 오염 점검
« Min XX 가스 타입 »(디스플레이에 표시, XX 가스 타입 = O2, CO2)	• 모니터링되는 가스의 최소 한계값에 도달하지 않음	• 가스 공급 설정 점검(예: 가스 믹서) • 공급 라인 점검 • 한계값 점검 • 오작동 제거
«Max 알람 …»(디스플레이에 표시, XX 가스 타입 = O2, CO2)	• 모니터링되는 가스의 최대 한계값 초과	• 가스 공급 설정 점검(예: 가스 믹서) • 공급 라인 점검 • 한계값 점검 • 오작동 제거
PA 디스플레이에 잘못된 메시지가 표시됨(예: 잘못된 가스 타입)	• PA 결함	• WITT-GASETECHNIK에 문의
농도값이 0% 미만(예: -0.1%) 또는 100% 초과로 표시됨 또는 «분석기를 즉시 보정하세요»디스플레이에 표시	• 곧 분석기를 보정해야 한다는 경고	• 해당 센서를 보정하세요
니들이 있는 가스 입구 분석기만 (S 버전): 환경 공기를 측정할 때 표시된 (시작) 압력값이 대기압과 다름(차이가 +/- 10mbar보다 큼)	• 니들/필터 막힘 • 압력 센서 결함	• 니들과 필터의 막힘 징후를 점검하고 필요시 청소하거나 교체(8.4장 참조) • 다른 원인을 배제(예: 8장 참조). 필요시 WITT 애프터 서비스로 보내세요.

📝 참고: 기타 오작동의 경우 당사나 승인된 센터에 문의하여 장치를 점검받으세요. 분석기는 당사나 승인된 센터에서 점검 및 수리를 받은 후에만 다시 가동할 수 있습니다.

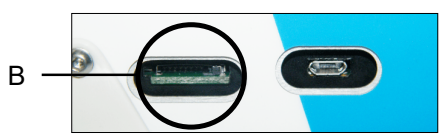

7.1 LED 신호 (러그 아래)

LED (B)	상태
주기적으로 7번 깜박임	정상 운영, 장치 전원 켜짐
산발적 깜박임	SD 카드를 통한 업데이트 과정 활성
LED 꺼짐	장치 전원 꺼짐

📝 참고: 기타 오작동의 경우 당사나 승인된 센터에 문의하여 장치를 점검받으세요. 분석기는 당사나 승인된 센터에서 점검 및 수리를 받은 후에만 다시 가동할 수 있습니다.



8. 서비스 및 유지보수

8.1 서비스 및 유지보수를 위한 안전 지침

⚠️ 주의:

• 분석기는 승인되고 훈련받은 인원만이 열 수 있습니다
• 모든 유지보수 및 수리 작업 중에는 해당 국가 보건 및 안전 규정을 준수하고 적절한 안전 장비를 착용해야 합니다
• 모든 유지보수 및 수리 작업 중에는 분석기가 주전원에서 격리되고 압력이 제거되어 있는지 확인하세요

8.2 수리 지침

수리는 제조업체와의 사전 상담 후에만 수행해야 합니다.

제조업체가 사전에 승인하지 않은 수리, 수정 또는 개조의 경우 보증이 전체적으로 무효가 됩니다.

8.3 점검 및 서비스 작업

분석기는 대부분 유지보수가 필요하지 않습니다. 안전상의 이유와 오작동 없는 운영을 보장하기 위해 다음 점검을 정기적으로 수행해야 합니다:

■ 외부 손상과 케이블 손상(찍힘, 절연 손상)에 대한 육안 검사를 수행하세요

■ 장치가 운영 중일 때 가스 입구 압력이 기술 데이터에 명시된 입구 압력 범위에 있는지 확인하세요

■ 입구의 필터가 막혔는지 확인하세요 (8.5장 참조) 완벽한 필터만 사용하세요. 오염된 필터는 측정 셀을 통한 가스 유량을 억제하거나 측정 가스에서 이물질을 충분히 필터링하지 못할 수 있습니다.

■ S 버전만: 니들을 통한 측정 가스 통로를 가끔 점검하세요 막혔을 경우 측정 가스가 더 이상 측정 셀에 접근할 수 없습니다. 이는 측정 오류를 초래합니다. 막히거나 구부러진 니들은 즉시 새것으로 교체해야 합니다.

■ 분석기 케이싱은 건조하거나 약간 습한 천으로만 청소하세요 세정제를 사용하지 마세요. 물이나 기타 청소 액체로 장치를 청소하지 마세요.

■ 케이싱에 강한 진동을 가하지 마세요

■ 보정을 위한 적절한 보정 가스 실린더가 있는지 확인하세요 (기술 데이터 참조)

■ 조정 가능한 압력 조절기가 있는 가스 입구 버전만: 입구 압력 조절기가 올바르게 설정되어 있는지 확인하세요 (기술 데이터 참조)

■ 분석기의 정확도를 유지하기 위해 적어도 일주일에 한 번은 기기를 보정해야 합니다

■ 모든 배관, 튜빙 및 피팅은 불활성 가스로 정기적으로 누출 점검을 받아야 합니다 (이 점검을 문서화하세요)

■ 매년 최소 한 번은 기기의 내부 누출 밀폐성을 점검받으세요. 이 검사는 당사나 승인된 서비스 센터에서만 수행할 수 있습니다.

8.4 니들 또는 니들 필터 막힘 (S 버전만)

니들이나 필터가 막혔거나 장치에 결함이 있는 경우:

• 디스플레이에 «니들 막힘»이 표시될 때 (Tiny 운영 모드에서는 해당 없음)
• 포장 측정과 환경 공기 측정 간에 농도 수준의 차이가 없을 때

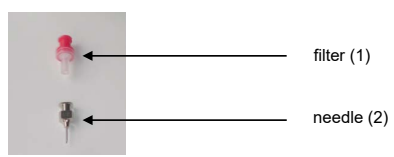

필터 또는 니들 교체:

• 장치를 가동 중지하세요

• 필터에서 니들을 빼세요

• 니들(2)의 유량을 점검하세요: 포함된 가는 와이어로 니들(2)를 뚫으세요. 이것이 불가능하면 니들을 교체하세요 • 일부 분석기는 다른 타입의 필터가 장착되어 있습니다

• 필터를 핸들에서 제거하려면 시계 방향으로 돌리세요

• 새 필터로 교체하세요. 필터를 핸들에 고정하려면 시계 반대 방향으로 돌리세요

• 필터에 니들을 끼우세요

결함이 지속되면 장치를 WITT 애프터 서비스에 보내세요.

⚠️ 주의: 니들 필터 없이는 분석기(S 버전)를 사용하지 마세요



8.5 입구 필터 막힘 점검 (L 및 P 버전)

필터의 막힘/오염을 점검하려면 다음과 같이 진행하세요:

응축수 수집기(분리기)가 있는 분석기:

• 분석기를 가동 중지하세요

• 가스 입구 커넥터에서 가스 공급 파이프를 분리하세요

• 투명 필터 벌브를 시계 반대 방향으로 돌려 제거하세요

• 부착된 필터 요소와 함께 필터 홀더를 시계 반대 방향으로 돌려 제거하세요

• 상부 플러그를 빼고 필터 요소를 새것으로 교체하세요

• 상부 플러그를 다시 끼우고 부착된 필터 요소와 함께 필터 홀더를 나사로 고정하세요

• 투명 필터 벌브를 다시 설치하세요

⚠️ 주의: 필터 없이는 분석기를 사용하지 마세요

응축수 수집기(분리기)가 없는 분석기:

• 분석기를 가동 중지하세요

• 가스 입구 커넥터에서 가스 공급 파이프를 분리하세요

• 분석기에서 필터(용기)를 분리하고 필터를 통한 유량이 있는지 점검하세요

• 필요시 원래 제조업체의 예비 부품을 사용하여 필터를 교체하세요

• 필터(용기)를 분석기에 다시 연결하세요

8.6 입구 압력 조절기 설정 (옵션, L 및/또는 P 버전만)

장치의 입구 압력 조절기는 공장에서 고정되고 설정됩니다. WITT 애프터 서비스에 문의하세요.

가스 입구에 조정 가능한 압력 조절기가 있는 버전만: 설정을 해야 하는 경우 다음과 같이 진행하세요:

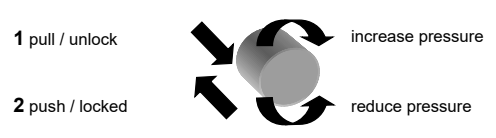

1 당기기/잠금 해제 → 압력 증가 2 누르기/잠금 → 압력 감소

8.7 화학 산소 센서 교체 (옵션)

📝 참고: 이 설명은 지르코늄 센서가 있는 장치에는 적용되지 않습니다.

8.7.1 니들용 화학 O2 센서 교체 (빨간색)

• 분석기를 가동 중지하세요

• 핸들이 있는 분석기만: 핸들 좌우의 은색 둥근 버튼을 눌러 핸들을 잠금 해제한 후 핸들을 앞쪽으로 젖히세요

• PA 분석의 상부 커버 고정 나사를 풀어주세요

• 상부 커버를 제거하세요 - 접지 케이블을 손상시키지 않도록 주의하세요

• 분석기를 전기 충격 손상으로부터 보호하세요 (예: 정전기 방지 손목띠 착용)

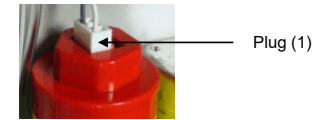

• 전기 커넥터(플러그 (1))를 분리하세요

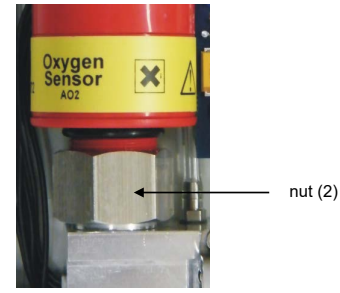

• 너트(2)를 고정하세요. 시계 반대 방향으로 돌려 센서를 나사로 제거하세요



• 새 O2 센서를 역순으로 설치하세요

⚠️ 주의: 조립 중 호스와 케이블이 손상되거나 눌리거나 꺾이지 않도록 하세요. O2 센서를 시계 방향으로 너트에 충분히 나사로 조여 센서 나사가 너트에 완전히 숨겨지고 밀봉이 완전히 되도록 하세요.

• 상부 커버를 다시 장착하세요

• 핸들이 있는 분석기만: 핸들 좌우의 은색 둥근 버튼을 눌러 핸들을 잠금 해제한 후 핸들을 뒤쪽으로 젖히세요

분석기에 O2 센서가 교체되었음을 알려야 합니다:

• 장치를 켜거나 전원에 연결하세요

«설정» 메뉴, «센서 설정», «O2 센서»에서:

• «센서 교체» 항목을 «예»로 설정하세요

• ENTER 키를 눌러 설정을 저장하세요. 디스플레이에 "분석기를 즉시 보정하세요"라는 신호가 나타납니다

• ESC를 눌러 «설정» 메뉴로 돌아가세요

장치가 새 센서를 인식했으며 보정이 필요합니다 (6.3장 참조).

8.7.2 영구 측정용 화학 O2 센서 교체 (흰색)

• 분석기를 가동 중지하세요

• 핸들이 있는 분석기만: 핸들 좌우의 은색 둥근 버튼을 눌러 핸들을 잠금 해제한 후 핸들을 앞쪽으로 젖히세요

• PA 분석의 상부 커버 고정 나사를 풀고 상부 커버를 제거하세요. 접지 케이블을 손상시키지 않도록 주의하세요

• 분석기를 전기 충격 손상으로부터 보호하세요

• 회로 기판에서 센서의 플러그 연결을 조심히 분리하세요



• 육각 너트를 나사로 제거하세요 (육각 소켓 스크류 키, 육각 소켓 크기 4mm). 홀더를 제거하세요. 그 다음 O2 센서를 조심히 빼내세요



• 새 흰색 O2 센서를 센서 마운팅에 조심히 밀어 넣으세요 센서 마운팅 내부의 O링이 환경 공기에 대해 센서를 밀봉해야 합니다

• 홀더를 다시 장착하세요

• 센서의 플러그 커넥터를 회로 기판에 다시 연결하세요

• 상부 커버를 다시 장착하세요

• 핸들이 있는 분석기만: 핸들을 뒤쪽으로 젖히세요

분석기에 O2 센서가 교체되었음을 알려야 합니다: 위의 8.7.1과 동일한 절차를 따르세요.

8.8 펌프 결함 / 호스 점검

가스 유량이 충분하지 않으면 먼저 다른 원인을 배제하세요.

니들이나 필터가 막혔는지 점검하세요 (8.4장 참조). 호스가 꺾이거나 눌렸는지 점검하세요.

• 전원 공급 장치에서 분리 / 주 스위치에서 끄세요

• 핸들이 있는 분석기만: 핸들을 잠금 해제하고 앞쪽으로 젖히세요

• PA 분석의 상부 커버 고정 나사를 풀어주세요 • 상부 커버를 제거하세요 - 접지 케이블을 손상시키지 않도록 주의하세요

• 분석기를 전기 충격 손상으로부터 보호하세요 • 호스를 점검하고, 꺾이거나 결함이 있으면 분석기를 WITT 애프터 서비스에 보내세요

• 점검 후: 상부 커버를 다시 장착하세요

• 핸들이 있는 분석기만: 핸들을 뒤쪽으로 젖히세요

다른 원인을 확인할 수 없으면 분석기를 WITT 애프터 서비스에 보내세요.

---



9. 프로세스 분석 시스템(PA)의 기능과 운영

📝 참고: PA 7 분석기 운영 방법은 «PA 7 운영 매뉴얼: 메뉴, 구조 및 프로그램 옵션»에서 찾을 수 있습니다.

9.1 프로그램 옵션

PA 분석기는 디스플레이 아래에 있는 키를 눌러 선택할 수 있는 여러 프로그램 옵션을 제공합니다. 자세한 내용은 «PA 7 운영 매뉴얼, 메뉴, 구조 및 프로그램 옵션»을 참조하세요.

📝 참고: ESC를 눌러 현재 설정을 변경하지 않고 PA 7 분석기의 거의 모든 메뉴 옵션을 종료하고 디스플레이 모드로 돌아갈 수 있습니다.

---

10. 분석기에서 데이터 읽기

📝 참고: 출력 형식을 «최대»(maximum)로 설정해야 합니다. «PA 7 운영 매뉴얼: 메뉴, 구조 및 프로그램 옵션»을 참조하세요.

분석 결과를 사용하려면 WITT-GASETECHNIK에서 특별히 개발한 신뢰할 수 있고 편안한 메뉴 탐색 기능을 갖춘 WITT "OBCC" PC 애플리케이션이 필요합니다.

시스템 요구사항, 설치 및 WITT "OBCC" PC 애플리케이션 운영에 대한 자세한 내용은 패키지 내용물에 포함된 CD에서 확인할 수 있습니다.

제공된 USB 연결 케이블을 사용하세요.

절차:

필요한 USB 드라이버 소프트웨어는 장치와 함께 CD로 제공됩니다.

PA 7 분석기를 USB를 통해 PC에 연결하고 드라이버가 필요한 경우, 포함된 CD를 삽입하고 설치 중 CD의 « Treiber » (드라이버) 디렉토리를 참조하세요:

• 거기에 있는 "CDM vX.XX.XX WHQL Certified.exe" 설치 프로그램을 시작하세요 USB 드라이버를 설치한 후 PC를 재부팅해야 합니다.

📝 참고: 제조업체 FTDI(Future Technology Devices International Ltd.)의 홈페이지에서 최신 USB 드라이버를 찾을 수 있습니다: http://www.ftdichip.com/Drivers/VCP.htm

WITT "OBCC" PC 애플리케이션 설치를 위한 설정 프로그램은 패키지 내용물에 포함된 CD에서 사용할 수 있습니다.

• 제공된 CD의 "OBCC" 폴더로 이동하세요 • 거기서 « Setup.exe » 프로그램을 실행하세요

"OBCC" 운영 방법에 대한 정보는 프로그램의 도움말 기능에서 찾을 수 있습니다.

처음 프로그램을 시작한 후 "OBCC" 프로그램 내에서 포트를 설정해야 할 수 있습니다:

• 제공된 USB 연결 케이블을 사용하여 PA 7을 PC에 연결하세요 • « 추가 », « 설정 » 메뉴로 이동하세요 • « com port »를 사용하여 PA 7이 연결된 포트를 설정하세요 • Microsoft.NET Framework를 정기적으로 업데이트하는 것을 권장합니다

---

11. 분해 및 재활용

⚠️ 주의:

• 사용 국가 및 장소에서 적용되는 보건 및 안전 규정, 안전하고 올바른 작업을 위한 공인된 엔지니어링 규정을 준수해야 합니다
• 전원 공급 케이블을 끊기 전에 주 스위치를 사용하여 장치를 끄세요 (있는 경우)
• 장치가 주전원에서 격리되고 압력이 제거되어 있는지 확인하세요
• 장치가 무전압 상태인지 확인하세요 (예: 양극 전압 테스터로 점검)
• 장치를 전기적으로 접지한 다음 부품을 접지에 연결하여 단락시키세요
• 인접한 활선 부분을 절연 담요, 호스 등으로 덮으세요

1000V를 초과하는 전압을 사용하는 경우: 경고 표지판, 차단 테이프 등으로 이 영역을 추가로 분리하세요. 바이저가 있는 안전 헬멧, 고절연 보호 장갑 등의 개인 보호 장비를 착용하세요.

■ 적절한 보호복과 개인 보호 장비를 착용하세요. 적절한 도구를 사용하세요 ■ 장치가 유해 물질로 오염되지 않았는지 확인하세요 ■ 특수 폐기물로 처리해야 하는 재료 및 구성 요소: 이러한 재료를 분리하고 국가 법률에 따라 재활용하세요 ■ 구성 요소, 소모품 및 재료를 재활용할 때는 사용 국가 및 장소에서 적용되는 보건 및 안전 규정과 안전하고 올바른 작업을 위한 공인된 엔지니어링 규정을 준수해야 합니다. 금속 구성 요소와 재료는 고철로 재활용할 수 있습니다.

---

12. 부록

■ 기술 데이터 ■ 부품 목록, 예비 부품 / 액세서리 ■ 투영 도면 (있는 경우) ■ 기능 구성도 ■ 전기 회로도 ■ 기능 구성도에 사용된 기호 목록 ■ WITT "OBCC" PC 애플리케이션

---

연락처 정보:

WITT-GASETECHNIK GmbH & Co KG

• 주소: Salinger Feld 4-8, D-58454 Witten, Germany
• 전화: +49 (0)2302 89010
• 팩스: +49 (0)2302 89013
• 이메일: witt@wittgas.com
• 웹사이트: www.wittgas.com

예상치 못한 오작동이 발생하면 현지 서비스 대리점에 문의하거나 WITT-GASETECHNIK에 전화하여 분석기를 점검받으세요. 장치의 일련번호를 알려주세요. 일련번호는 기술 데이터의 첫 페이지에 인쇄되어 있거나 장치의 명판에서 읽을 수 있습니다.



(주)세화하이테크

www.gasplus.com
