산소센서는 산업 자동화, 환경 모니터링, 의료기기, 자동차 등 다양한 분야에서 중요한 역할을 수행하는 핵심 부품입니다. 정확한 산소 농도 측정은 공정 효율성, 제품 품질, 안전성 확보에 필수적인 요소입니다. 본 글에서는 현장 실무자와 구매담당자들이 쉽게 이해할 수 있도록 다양한 산소센서의 종류, 작동원리, 특징 및 장단점을 상세히 분석하고, 실제 산업 현장에서의 활용 사례를 함께 소개합니다.
1. 산소센서의 기본 원리와 중요성
산소센서는 환경 내 산소 농도를 감지하고 측정하는 장치입니다. 이러한 센서는 화학적, 전기화학적, 광학적 원리 등을 기반으로 작동하며, 다양한 산업 및 응용 분야에서 필수적인 요소로 활용되고 있습니다. 정확한 산소 농도 측정은 다음과 같은 이유로 중요합니다:
- 공정 안전성 확보: 많은 산업 공정에서 산소 농도는 안전한 작업 환경 유지에 중요합니다.
- 연소 효율 최적화: 보일러, 엔진 등의 연소 시스템에서 연료 효율을 극대화합니다.
- 품질 관리: 식품 포장, 제약 생산 등에서 제품 품질을 보장합니다.
- 환경 모니터링: 대기 및 수질 분석에서 중요한 지표로 활용됩니다.
- 의료 분야: 환자 모니터링 및 치료 장비에 필수적으로 사용됩니다.
2. 주요 산소센서 종류별 특징 및 작동원리

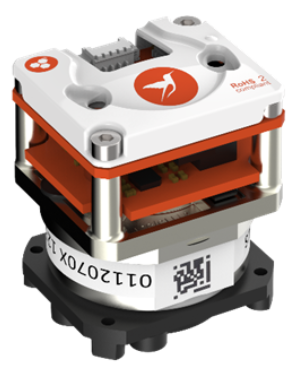

2.1 지르코니아 산소센서(Zirconia Oxygen Sensor)
지르코니아 산소센서는 고체 전해질 산소센서의 대표적인 유형으로, 자동차 배기가스 시스템(람다 센서)에서 가장 널리 사용되고 있습니다.
작동원리: 이 센서는 이산화지르코늄(ZrO₂) 세라믹 전해질을 사용하며, 고온(약 600-800°C)에서 산소 이온을 전도합니다. 센서 양쪽의 산소 분압 차이에 의해 전위차가 발생하며, 이 전압을 측정하여 산소 농도를 결정합니다.
실제 적용 사례:
- 자동차 산업: 현대자동차에서는 엔진 제어 시스템에 지르코니아 산소센서를 활용하여 연료 분사량을 실시간으로 조절함으로써 배기가스 정화 시스템의 효율을 극대화하고 있습니다.
- 식품 포장: 네슬레와 같은 대형 식품 기업에서는 식품 포장공정에 지르코니아 센서 기반의 산소 분석기를 활용하여 포장 내부의 산소 농도를 정밀하게 제어합니다.
- 제철 산업: 포스코에서는 고로 공정에 지르코니아 센서를 설치하여 연소 효율을 최적화하고 있으며, 이를 통해 연료 소비량을 5% 감소시켰습니다.
- LNG 시설: LNG 저장 탱크의 상부 모니터링 시스템에 지르코니아 센서를 설치하여 5~7% O2 in N2 혼합가스의 농도를 정확히 측정합니다.
- 의료용 산소 발생기: 지르코니아 센서는 의료용 산소 발생기의 품질 관리에도 사용되어 환자에게 공급되는 산소 순도를 모니터링합니다.

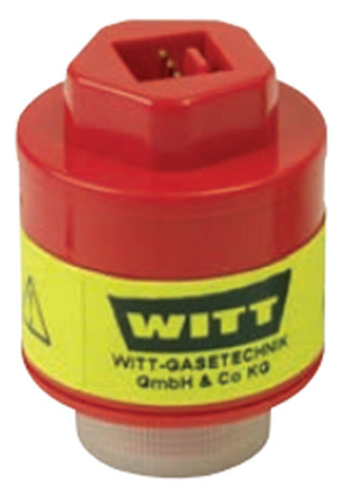

2.2 전기화학식 산소센서(Electrochemical Oxygen Sensor)
전기화학식 산소센서는 갈바닉 전지 원리를 이용한 센서로, 주로 휴대용 가스 감지기와 의료 장비에 사용됩니다.
작동원리: 이 센서는 납(Pb), 아연(Zn) 또는 카드뮴(Cd) 같은 금속 양극과 귀금속(주로 금) 음극으로 구성됩니다. 산소가 전해질을 통해 확산되면서 화학 반응이 일어나 전류가 발생하며, 이 전류는 산소 농도에 비례합니다.
실제 적용 사례:
- 반도체 산업: 반도체 제조 공장의 질소 퍼지(N₂ purge) 시스템에서는 전기화학식 산소센서를 활용하여 공정 챔버 내 잔존 산소 농도를 0.1ppm까지 정밀하게 모니터링합니다.
- 광산 안전: 대한석탄공사에서는 갱내 산소 농도 측정을 위해 전기화학식 센서가 내장된 휴대용 측정기를 모든 작업자에게 지급하여 안전사고를 예방합니다.
- 식품 포장: 오리온, 농심과 같은 식품회사에서는 포장 품질검사에 휴대용 전기화학식 산소 분석기를 사용하여 샘플링 검사를 수행합니다.
- 병원 의료가스 시스템: 서울아산병원에서는 의료용 산소 공급 라인에 전기화학식 센서를 설치하여 환자에게 공급되는 산소 순도를 24시간 모니터링합니다.
- 양조 산업: 하이트진로에서는 맥주 발효 탱크의 헤드스페이스 산소 농도 측정에 전기화학식 센서를 활용하여 제품 품질을 일정하게 유지합니다.

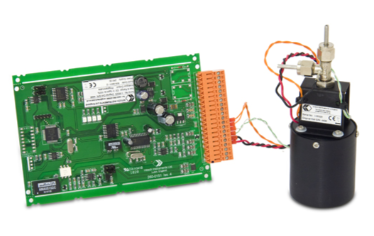

2.3 상자성 산소센서(Paramagnetic Oxygen Sensor)
상자성 산소센서는 산소 분자의 독특한 상자성 특성을 이용하여 정밀한 측정이 가능한 센서입니다.
작동원리: 산소는 상자성 물질로, 자기장에 약하게 끌리는 특성이 있습니다. 이 센서는 강한 자기장 내에 위치한 두 개의 유리 구슬을 포함하는 덤벨 모양의 회전체를 사용합니다. 산소 농도에 따라 회전력이 변화하며, 이를 측정하여 산소 농도를 결정합니다.
실제 적용 사례:
- 발전소: 한국전력연구원에서는 화력발전소 보일러의 연소 제어 시스템에 상자성 산소센서를 적용하여 연소 효율을 최적화하고 있습니다. 이를 통해 연료 소비량을 약 3% 감소시키고, NOx 배출량도 12% 저감했습니다.
- 제약 산업: 녹십자와 같은 제약회사의 무균실 환경에서는 상자성 센서를 통해 산소 농도를 정밀하게 제어하여 의약품 품질을 보장합니다.
- 연구실 분석: 국립환경과학원에서는 대기 중 산소 농도의 장기 변화 추이를 모니터링하기 위해 정밀도가 높은 상자성 센서를 표준 측정 장비로 활용합니다.
- 우주 산업: 한국항공우주연구원에서는 우주발사체의 산화제 공급 시스템에 상자성 센서를 사용하여 산소 농도를 정밀하게 측정합니다.
- 가스 혼합 시스템: 표준연구원에서는 교정용 표준가스 제조에 상자성 센서를 활용하여 0.01% 이내의 정밀도로 산소 농도를 제어합니다.
센서별 특징 정리
| 항목 | 지르코니아(Zirconia) | 케미컬(Chemical) | 파라마그네틱(Paramagnetic) |
| 측정 원리 | 고온 세라믹(지르코니아)에서 산소 이온 이동을 이용한 전압 생성 | 산소와 화학반응해 전기 신호 생성 (전기화학식) | 산소의 자기장 반응 성질 이용한 비접촉 측정 |
| 반응 속도 | 매우 빠름 | 빠름 | 빠름 |
| 정확도 | 매우 높음 (특히 고농도 O₂) | 보통 (0~100% O₂ 측정 가능) | 매우 높음 (0~100% O₂에 대해 정밀) |
| 사용 수명 | 매우 김 (10년 이상 가능) | 짧음 (약 1.5~2년) | 매우 김 (5~10년) |
| 가격 | 고가 | 저렴~중간가 | 고가 |
| 유지보수 | 적음 | 소모품(센서) 교체 필요 | 거의 필요 없음 |
| 응용 분야 | 자동차 배기가스, 고온 산업용 가스 분석 | 식품 포장, 일반 산업용 분석 | 실험실, 의료 및 초정밀 산업용 분석 |
| 습도나 CO₂ 영향 | 민감 (습도 관리 필요) | 약간 영향 있음 | 매우 강함 (습도나 CO₂ 영향 거의 없음) |
3. 산소센서 종류별 장단점 및 적용 분야 비교
아래 표는 주요 산소센서 유형의 장단점과 적합한, 부적합한 적용 분야를 비교한 것입니다:
| 센서유형 | 장점 | 단점 | 적합한 적용 분야 | 부적합한 적용 분야 |
| 지르코니아(Zirconia) | - 내구성이 우수함 - 고온 환경에서 안정적 - 빠른 응답 시간 - 긴수명(5~10년) |
- 작동을 위해 고온 필요 - 에너지 소비가 큼 - 일산화탄소 등에 간섭 가능성 - 고가 |
- 자동차 배기가스 측정 - 연소 제어 시스템 - 고온 산업 공정 |
- 저온 환경 측정 - 배터리 구동 장치 - 정밀 미량 측정 |
| 케미컬(Chemical) | - 저전력 소비 - 상온에서 작동 - 소형화 가능 - 중/저가형 |
- 제한된 수명(1-3년) - 습도에 민감 - 정기 교정 필요 |
- 휴대용 가스 감지기 - 안전 모니터링 - 의료 장비 |
- 연속적 고온 환경 - 장기 모니터링 - 극한 환경 |
| 파라마그네틱(Paramagnetic) | - 매우 높은 정확도 - 안정적인 측정 - 장기 안정성 - 간섭 가스에 덜 민감 |
- 고가 - 진동에 민감 - 복잡한 구조 - 소형화 어려움 |
- 분석 실험실 장비 - 정밀 공정 제어 - 표준 교정 시스템 |
- 이동형 장비 - 비용 민감 분야 - 진동이 많은 환경 |
4. 산업별 산소센서 선택 가이드 - 실무자를 위한 맞춤 정보
4.1 자동차 산업
자동차 산업에서는 주로 지르코니아 센서가 배기가스 측정에 사용됩니다. 현대, 기아자동차는 최신 엔진 관리 시스템에 광대역 람다 센서를 도입하여 보다 정밀한 공연비 제어를 실현했습니다. 이를 통해 연비 향상과 배출가스 저감에 성공했습니다.
구매 팁: 자동차용 산소센서는 제조사 인증 제품을 선택하는 것이 중요합니다. OEM 부품이 아닌 경우 연비와 배출가스에 부정적 영향을 미칠 수 있습니다.
4.2 반도체 및 정밀 제조업
반도체 제조, 디스플레이 제조 등 초정밀 산업에서는 미량의 산소도 제품 품질에 영향을 미치므로 고감도 전기화학식 센서가 주로 사용됩니다. SK하이닉스에서는 클린룸 내 산소 농도 모니터링에 0.1ppm까지 측정 가능한 전기화학식 센서를 활용하여 제조 환경을 정밀하게 제어하고 있습니다.
구매 팁: 초정밀 환경을 위해서는 교정 주기가 짧더라도 민감도가 높은 전기화학식 센서가 적합합니다.
4.3 중공업 및 제철산업
고온 환경이 일반적인 제철, 발전, 시멘트 산업에서는 내열성이 우수한 지르코니아 센서가 효과적입니다. 포스코에서는 고로 공정에 지르코니아 센서를 적용하여 연소 효율을 최적화하고 있습니다.
구매 팁: 1,000°C 이상의 고온 환경에서는 냉각 시스템이 통합된 특수 설계 지르코니아 센서를 선택해야 합니다.
4.4 석유화학 및 가스 산업
석유화학 공장과 가스 처리 시설에서는 폭발 위험성 때문에 본질안전(intrinsically safe) 인증을 받은 센서가 필수적입니다. GS칼텍스의 정유 시설에서는 상자성 산소센서를 활용하여 가연성 혼합가스의 산소 농도를 모니터링하고 있습니다.
구매 팁: Ex ia 등급의 본질안전 인증과 내화학성이 우수한 센서를 선택해야 합니다.
4.5 LNG 저장 및 운송 시설
LNG 저장 탱크는 특수한 환경으로, 일반적인 LNG 저장 시설에서는 탱크 상단에 5~7% O2 in N2 가스로 충전하고 그 농도를 관찰하는 목적으로 산소 분석기를 사용합니다. 이러한 환경에서는 주로 지르코니아 또는 전기화학식 센서가 활용됩니다.
구매 팁: LNG 관련 시설에서는 방폭 인증을 받은 제품을 선택해야 하며, 온도 변화에 따른 측정 편차가 적은 모델을 선택하는 것이 중요합니다. 액화 상태의 LNG 자체보다는 기상부의 모니터링에 센서가 활용되므로 극저온 환경용 특수 센서보다는 표준형 제품으로도 충분한 경우가 많습니다.
4.6 의료 및 생명과학
의료기기 및 바이오 분야에서는 빠른 응답 시간과 높은 정확도가 요구되므로 전기화학식 센서가 주로 사용됩니다. 서울대병원에서 사용하는 인공호흡기에는 반응 속도가 빠른 전기화학식 센서를 적용하여 환자의 산소 공급을 정밀하게 제어합니다.
구매 팁: 의료용 센서는 FDA, CE 등 의료기기 인증을 반드시 확인해야 합니다.
4.7 식품 및 포장 산업
식품 포장과 보존에서는 산소 농도가 제품 수명에 직접적인 영향을 미치므로 정확한 측정이 중요합니다. 이 분야에서는 용도에 따라 센서 선택이 달라집니다:

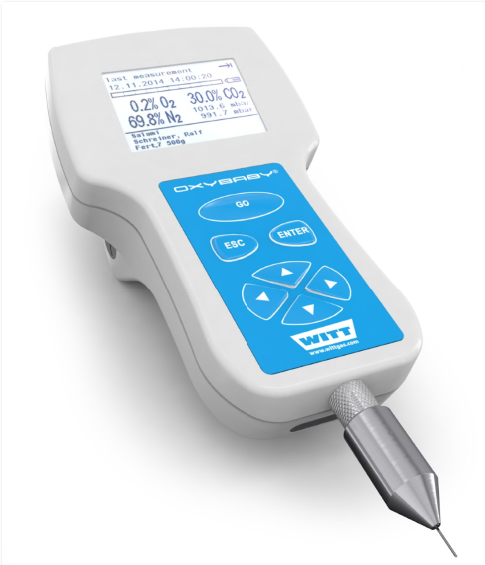

- 이동식 분석기: 주로 전기화학식 센서가 사용되며, 포장 라인에서 샘플 검사나 품질 관리 시 휴대가 용이하고 빠른 응답 시간을 제공합니다. CJ제일제당과 같은 기업에서는 포장 라인 품질 검사에 전기화학식 센서 기반의 휴대용 분석기를 활용합니다.

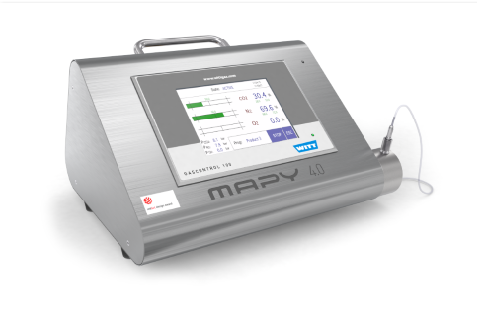

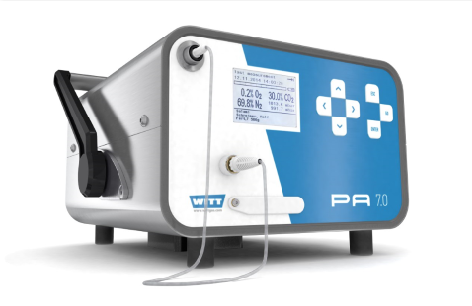

- 탁상용/고정형 분석기: 지르코니아 센서가 주로 사용되며, 연속적인 모니터링과 장기 안정성이 필요한 경우에 적합합니다. 롯데제과의 품질관리 실험실에서는 지르코니아 센서 기반의 탁상용 분석기를 통해 포장재 투과도 테스트 등을 수행합니다.
구매 팁: 식품 산업에서는 CE 인증이나 ISO 9001과 같은 품질관리 인증을 받은 제품과 HACCP 호환성을 고려한 센서 선택이 중요합니다. 또한 측정 범위가 0-1%의 저농도 영역까지 정확하게 측정 가능한 모델을 선택해야 품질 관리에 효과적입니다.
5. 산소센서 유지보수 및 교정 방법 - 쉽게 이해하는 관리 가이드
산소센서의 정확도 유지를 위한 유지보수 및 교정 방법은 다음과 같습니다:
- 정기 교정: 대부분의 산소센서는 3-6개월 주기로 표준 가스를 이용한 교정이 필요합니다. 교정 주기를 놓치면 측정값의 신뢰도가 떨어지므로 달력에 표시해두거나 자동 알림 시스템을 설정하는 것이 좋습니다.
- 전문 AS 서비스 활용: 센서 세척이나 내부 부품 교체는 일반 사용자가 직접 수행하기 어려우므로, 제조사나 공인 대리점의 전문 AS 서비스를 받는 것이 안전합니다. 특히 지르코니아 센서의 침적물 제거나 전기화학식 센서의 멤브레인 교체는 전문 기술자에게 맡기는 것이 좋습니다.
- 정기 점검 계약: 많은 센서 제조사에서는 연간 유지보수 계약(AMC)을 제공합니다. 이를 통해 정기적인 전문가 점검과 필요 시 부품 교체 서비스를 받을 수 있으며, 긴급 상황 발생 시 신속한 대응도 가능합니다.
- 환경 조건 최적화: 온도, 습도, 압력 등 환경 조건을 센서 작동 범위 내로 유지해야 합니다. 특히 전기화학식 센서는 습도에 민감하므로 결로 현상을 방지하기 위한 방습 조치가 필요합니다.
- 데이터 로깅 및 분석: 센서 성능 추이를 모니터링하여 열화 정도를 파악하는 것이 중요합니다. 일정 기간마다 측정값의 변화 추이를 분석하면 센서 교체 시기를 예측할 수 있어 계획적인 유지보수가 가능합니다.
실무자 TIP: 센서 교체 시 기존 센서와 동일한 제조사, 동일한 모델을 사용하는 것이 시스템 호환성 측면에서 유리합니다. 대부분의 산소센서는 사용자가 직접 수리하지 못하도록 설계되어 있으므로, 이상 징후 발견 시 즉시 제조사에 문의하는 것이 바람직합니다.
결론
산소센서는 산업 현장에서 안전성과 효율성을 높이는 핵심 요소입니다. 각 센서 유형의 특성과 적용 분야를 정확히 이해하고, 사용 환경에 가장 적합한 센서를 선택하는 것이 중요합니다. 지르코니아 센서는 고온 환경에 적합하지만 고가인 반면, 전기화학식 센서는 저비용으로 일반 환경에서 효과적입니다. 상자성 센서는 정밀도가 필요한 분야에 이상적입니다.
센서 선택 시에는 측정 범위, 정확도, 응답 시간, 작동 환경, 수명, 그리고 총소유비용(TCO)을 종합적으로 고려해야 합니다. 또한 정기적인 유지보수와 교정을 통해 센서의 정확도를 유지함으로써 시스템의 안정적인 운영을 보장할 수 있습니다.
실무자 관점에서는 초기 구매 비용보다 유지보수 비용과 교체 주기를 함께 고려하는 것이 더 경제적입니다. 특히 산업 안전과 직결되는 분야에서는 최저가 제품보다는 신뢰성 있는 제조사의 검증된 제품을 선택하는 것이 장기적으로 더 합리적인 선택이 될 것입니다.
출처
- 산업안전보건연구원 산업센서 가이드북 (2024)
- 자동차부품연구원 센서기술 동향 보고서 (2023)
- 대한산업공학회 저널 "산업용 센서 기술 발전 동향" (Vol.42, 2024)
- International Journal of Sensor Technology, "Advances in Oxygen Sensing Technologies" (2023)
FAQ
Q1. 산소센서의 수명은 얼마나 되나요? A1. 산소센서의 수명은 유형과 사용 환경에 따라 크게 달라집니다. 전기화학식 센서는 일반적으로 1-3년, 지르코니아 센서는 5~10년, 상자성 센서는 5년 이상의 수명을 가집니다. 고온, 고습, 부식성 가스 등 극한 환경에서는 수명이 단축될 수 있으므로 정기적인 점검이 필요합니다.
Q2. 산소센서의 정확도에 영향을 미치는 주요 요인은 무엇인가요? A2. 온도, 압력, 습도와 같은 환경 요인이 센서 정확도에 큰 영향을 미칩니다. 또한 간섭 가스(CO, NO₂, H₂S 등)의 존재, 센서 노화, 교정 주기 미준수 등도 정확도를 저하시키는 요인입니다. 특히 전기화학식 센서는 온습도 변화에, 상자성 센서는 진동에 민감하게 반응하므로 설치 환경을 고려해야 합니다.
Q3. 고온 환경에서 가장 적합한 산소센서는 무엇인가요? A3. 고온 환경(400°C 이상)에서는 지르코니아 기반 산소센서가 가장 적합합니다. 이 센서는 600-800°C의 고온에서 작동하도록 설계되었으며, 일부 특수 설계된 모델은 1000°C 이상의 환경에서도 사용 가능합니다. 제철소, 유리 제조, 시멘트 생산 등 고온 공정에서 널리 사용되고 있습니다.
Q4. 산소센서 교정 시 주의해야 할 사항은 무엇인가요? A4. 교정 시에는 인증된 표준 가스를 사용해야 하며, 제조사가 권장하는 교정 절차를 엄격히 준수해야 합니다. 교정 전 센서가 안정화될 수 있도록 충분한 예열 시간을 제공하고, 교정 환경의 온도와 압력이 실제 사용 환경과 유사한지 확인해야 합니다. 또한 교정 후에는 반드시 결과를 문서화하여 추적성을 확보해야 합니다.
Q5. 저비용으로 정확한 산소 측정이 필요할 때 어떤 센서를 선택해야 하나요? A5. 비용 효율성과 정확도를 모두 고려할 때, 전기화학식 산소센서가 가장 적합한 선택입니다. 이 센서는 상대적으로 저렴하면서도 ±2% 이내의 양호한 정확도를 제공합니다. 특히 0-25% 범위의 산소 농도 측정에 효과적이며, 정기적인 교정을 통해 안정적인 성능을 유지할 수 있습니다. 다만 수명이 제한적이므로 교체 비용을 운영 예산에 반영해야 합니다.
