안녕하세요 WITTGUY 입니다.
산업현장에서 가스 안전장비를 선택할 때 화염방지기(Flame Arrestor)와 역화방지기(Flashback Arrestor)의 차이점에 대한 문의가 지속적으로 증가하고 있습니다. 두 장비 모두 화염 관련 사고를 예방하는 핵심 안전장비이지만, 적용 분야와 작동 원리가 명확히 구분되어 있어 올바른 선택이 중요합니다. 본 글에서는 현장 실무자들이 실제 업무에서 활용할 수 있는 구체적인 비교 분석과 ISO 규정 기준을 제시하겠습니다.
목차
- 화염방지기와 역화방지기 기본 개념
- ISO 규정 상세 비교 분석
- 주요 기능 및 안전장치 비교
- 설치 위치 및 가스 흐름 특성
- 적용 산업 분야 및 사용 사례
- 국제 인증 규정 및 승인 기준
- 사용 조건 및 기술 사양
- 현장 적용 시 선택 기준

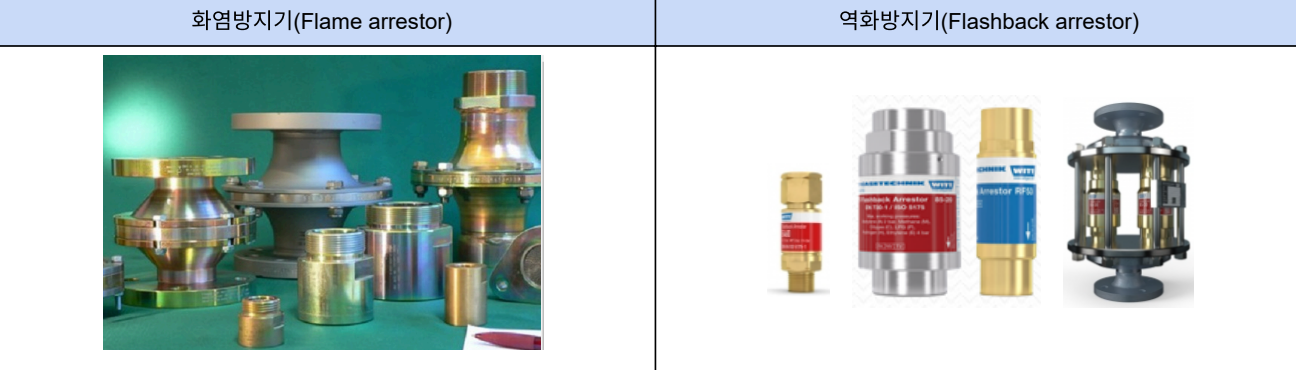

1. 화염방지기와 역화방지기 기본 개념
화염방지기(Flame Arrestor)는 가스 또는 증기-공기 혼합 시스템(Gas or Vapor-Air Mixture System)에서 화염이 확산되는 것을 방지하는 장비입니다. 주로 석유화학 공정(Petrochemical Process)에서 대용량 가스 처리 시스템에 적용되며, 폭발성 가스 혼합물(Explosive Gas Mixture)이 있는 파이프라인(Pipeline) 및 탱크(Tank)에서 사용됩니다.

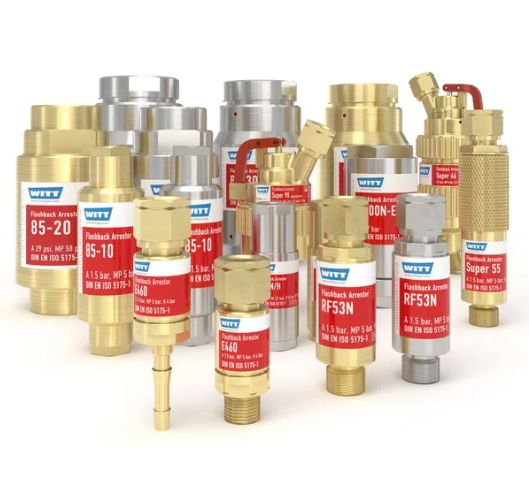

역화방지기(Flashback Arrestor)는 화염이 가스 공급 장치나 장비로 역류(Backflow)하는 것을 방지하는 장비입니다. 가스 용접(Gas Welding) 및 절단 시스템(Cutting System)에서 호스(Hose), 레귤레이터(Regulator) 및 가스 실린더(Gas Cylinder)를 역화(Flashback)로부터 보호하기 위해 사용됩니다.
2. ISO 규정 상세 비교 분석
화염방지기 ISO 16852 규정
| 항목 | 세부 내용 |
| 적용 범위 | 폭연 및 안정 연소 방지용 화염방지기 |
| 시험 조건 | 대기압에서 최대 13배 과압까지 |
| 성능 요구사항 | 폭연 압력(Deflagration Pressure) 차단 |
| 시험 가스 | 프로판-공기, 수소-공기 혼합물 |
| 온도 범위 | -40℃ ~ +200℃ |
| 내구성 시험 | 반복 화염 노출 시험 포함 |
역화방지기 ISO 5175-1 규정
| 항목 | 세부 내용 |
| 적용 범위 | 가스 용접, 절단 및 관련 공정용 안전장치 |
| 화염방지 성능 | 서브소닉 역화(Subsonic Flashback) 방지 |
| 역류방지 기능 | 가스 역류 방지밸브(Non-Return Valve) 포함 |
| 열차단 기능 | 온도감지 열차단밸브(Thermal Cut-off Valve) |
| 시험 압력 | 작업 압력의 1.5배 |
| 작동 온도 | 열차단밸브 100℃~120℃에서 작동 |
ISO 규정 핵심 차이점
| 구분 | ISO 16852 (화염방지기) | ISO 5175-1 (역화방지기) |
| 설계 목적 | 대용량 공정 안전 | 소규모 용접/절단 안전 |
| 화염 유형 | 폭연/폭굉(Deflagration/Detonation) | 서브소닉 역화(Subsonic Flashback) |
| 압력 등급 | 고압 공정용 | 중저압 작업용 |
| 안전장치 | 화염방지 단일 기능 | 다중 안전장치 통합 |
| 시험 기준 | 연속 운전 환경 | 간헐적 사용 환경 |
3. 주요 기능 및 안전장치 비교
| 구분 | 화염방지기(Flame Arrestor) | 역화방지기(Flashback Arrestor) |
| 기본 안전기능 | 화염방지 밸브(Flame Arrestor Valve, FA) | 화염방지밸브(FA), 역류방지밸브(Non-Return Valve, NV), 온도감지 열차단밸브(Thermal Valve, TV) |
| 종류 | 엔드라인(End-line) 폭연 방지기, 인라인(In-line) 폭연/폭굉 방지기 | 토치용(Torch Type)/레귤레이터용(Regulator Type)/배관용(Pipeline Type) 역화방지기 |
| 작동 메커니즘 | 화염 전파 차단(Flame Propagation Blocking) | 다중 안전장치를 통한 종합적 보호 |
화염방지기는 단일 화염방지 기능에 집중하는 반면, 역화방지기는 화염방지, 역류방지, 열차단 등 다중 안전장치(Multiple Safety Device)를 통해 보다 종합적인 보호 기능을 제공합니다.
4. 설치 위치 및 가스 흐름 특성

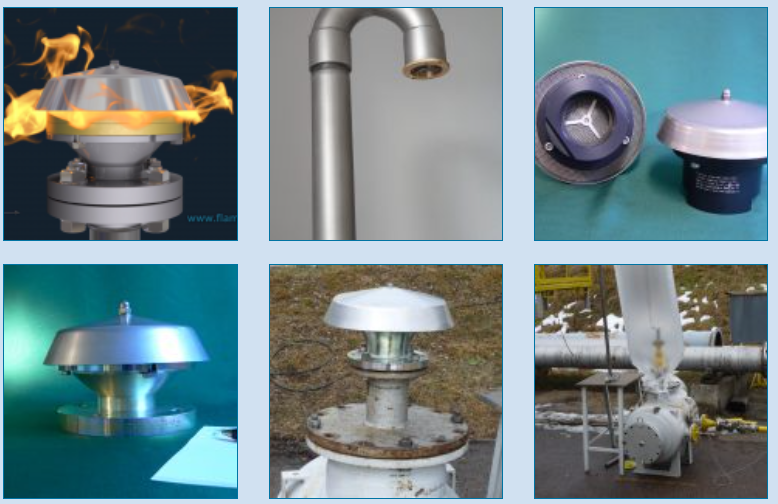

화염방지기는 일반적으로 탱크(Tank), 통풍구(Vent) 또는 공정 장비(Process Equipment)의 출구에 설치되며, 양방향 흐름(Bi-Directional Flow)을 지원합니다. 이는 화염이 어느 방향에서 오더라도 차단할 수 있도록 설계된 것입니다.
역화방지기는 가스 공급원(Gas Supply Source, 예: 실린더 조절기) 근처 또는 장비에 설치되며, 일방향 흐름(Uni-Directional Flow)만 지원합니다. 이는 가스의 정상적인 공급 방향은 유지하면서 역류만을 차단하는 구조입니다.
5. 적용 산업 분야 및 사용 사례
화염방지기 적용 분야
- 석유 및 가스 산업(Oil & Gas Industry)
- 화학 처리 및 정유 공장(Chemical Processing & Refinery)
- 엔드라인(End-line): 외부화염을 차단할 목적
- 인라인(In-line): 화염의 전파를 차단할 목적
역화방지기 적용 분야
- 용접, 절단 및 가스 취급 산업(Welding, Cutting & Gas Handling Industry)
- 가스 용접 및 절단 시스템에서 호스, 레귤레이터 및 가스 실린더 보호
- 용접 및 절단 작업 중 역화 폭발을 방지하기 위해 가스 레귤레이터와 토치(Torch) 사이에 설치
6. 국제 인증 규정 및 승인 기준
| 항목 | 화염방지기(Flame Arrestor) | 역화방지기(Flashback Arrestor) |
| ISO 인증규정 | ISO 16852 | ISO 5175-1 |
| 승인 기관(Approval) | CE, ATEX | CE(1인치 이상), BAM, KOSHA(일부제품) |
| 유럽 지침 | ATEX Directive 2014/34/EU | Pressure Equipment Directive 2014/68/EU |
| 미국 기준 | API 2000, NFPA 69 | CGA E-1 |
화염방지기는 ISO 16852 기준을 따르며 유럽의 CE, ATEX 인증을 받습니다. 역화방지기는 ISO 5175-1 기준을 적용하며, 한국의 KOSHA 인증도 일부 제품에서 취득 가능합니다.
- 출처: 한국산업안전보건공단(KOSHA) 인증 기준
7. 사용 조건 및 기술 사양
화염방지기 사용 조건
- 온도(Temperature): 60℃ 미만
- 압력(Pressure): 1.1bara 미만
- 일반적인 공정 환경에서 연속 운전 가능
- 내압성능(Pressure Resistance): ISO 16852 기준
역화방지기 사용 조건
- 수소(H2): 최대 17bar (모델에 따라 상이)
- 산소(O2): 25bar
- 열차단밸브(Thermal Cut-off Valve) 작동: 통상 100℃~120℃ 사이
- 최대 작업압력(Maximum Working Pressure): ISO 5175-1 기준
| 기술사양 비교 | 화염방지기(Flame Arrestor) | 역화방지기(Flashback Arrestor) |
| 압력 등급 | 저압(Low Pressure) | 중압(Medium Pressure) |
| 온도 범위 | 연속 운전 기준 | 간헐 운전 기준 |
| 응답 시간 | 밀리초 단위 | 마이크로초 단위 |
| 유지보수 | 정기 청소 | 일회용 또는 정기 교체 |
8. 현장 적용 시 선택 기준
화염방지기 선택 기준
- 대용량 가스 처리 시스템(Large Volume Gas Processing)
- 연속 공정 운전이 필요한 경우(Continuous Process Operation)
- 양방향 화염 차단이 필요한 환경(Bi-directional Flame Protection)
- 석유화학 공정 장비(Petrochemical Process Equipment)
역화방지기 선택 기준
- 가스 용접/절단 작업(Gas Welding/Cutting Work)
- 소규모 가스 공급 시스템(Small Scale Gas Supply System)
- 휴대용 또는 이동식 장비(Portable or Mobile Equipment)
- 다중 안전장치가 필요한 환경(Multiple Safety Device Required)
선택 체크리스트
| 검토 항목 | 화염방지기 적합 | 역화방지기 적합 |
| 가스 유량 | 대용량(>100㎥/h) | 소용량(<100㎥/h) |
| 설치 위치 | 고정식 배관 | 이동식 장비 |
| 운전 방식 | 연속 운전 | 간헐 운전 |
| 안전 등급 | 단일 보호 | 다중 보호 |
| 유지보수 | 정기 점검 | 정기 교체 |
※ 현장에서는 작업 환경, 가스 종류, 압력 조건, 설치 위치 등을 종합적으로 고려하여 적절한 안전장비를 선택해야 합니다.
FAQ
Q1. ISO 16852와 ISO 5175-1 규정의 가장 큰 차이점은 무엇인가요?
A1. ISO 16852는 대용량 공정용 화염방지기 규정으로 폭연/폭굉 방지에 중점을 두며, ISO 5175-1은 소규모 용접/절단용 역화방지기 규정으로 서브소닉 역화 방지와 다중 안전장치 통합에 중점을 둡니다.
Q2. 역화방지기의 열차단밸브(Thermal Cut-off Valve)는 언제 작동하나요?
A2. ISO 5175-1 기준에 따라 일반적으로 100℃~120℃ 사이에서 작동하며, 역화 발생 시 온도 상승을 감지하여 자동으로 가스 공급을 차단합니다.
Q3. 화염방지기를 용접 작업에 사용할 수 있나요?
A3. ISO 규정상 화염방지기는 대용량 공정용(ISO 16852)으로 설계되어 용접 작업에는 적합하지 않습니다. 용접 작업에는 반드시 ISO 5175-1 기준의 역화방지기를 사용해야 합니다.
Q4. ATEX와 CE 인증의 차이점은 무엇인가요?
A4. CE는 유럽연합의 기본 안전 기준이며, ATEX는 폭발 위험 환경에서 사용되는 장비의 특별 인증입니다. 화염방지기는 폭발 위험 환경에서 사용되므로 ATEX 인증이 필요합니다.
Q5. 정기적인 점검 주기는 ISO 규정에서 어떻게 규정하고 있나요?
A5. ISO 16852는 연속 운전 환경을 고려하여 6개월~1년 주기 점검을, ISO 5175-1은 간헐 사용을 고려하여 사용 빈도에 따른 점검을 권장합니다.
※ 본 블로그의 모든 내용은 신뢰할 수 있는 출처에 기반하고 있으나, 실제 적용 시에는 반드시 전문가와 상의하시기 바랍니다.
참고문헌
한국산업안전보건공단. (2023). 가스안전장비 인증기준. KOSHA.
국제표준화기구. (2020). ISO 16852: Flame arresters - Performance requirements, test methods and limits for use. ISO.
국제표준화기구. (2019). ISO 5175-1: Equipment used in gas welding, cutting and allied processes - Safety devices - Part 1: Incorporating a flame (flashback) arrestor. ISO.
유럽표준화위원회. (2021). EN ISO 16852: Flame arresters - Performance requirements, test methods and limits for use. CEN.
미국석유협회. (2020). API 2000: Venting Atmospheric and Low-Pressure Storage Tanks. API.
