[제품소개] 소형 가스혼합기 GAS MIXER MM-FLEX

MM-FLEX



MM-Flex Data sheet(KR).pdf

0.28MB

---

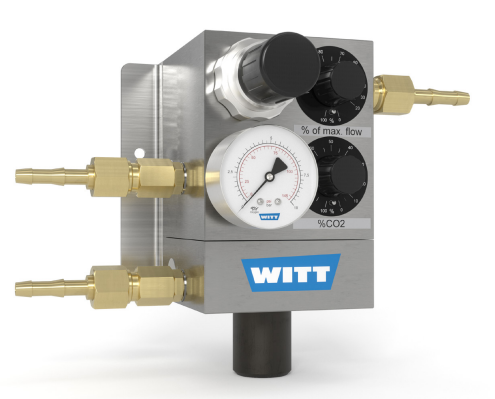

WITT-Gasetechnik 가스 믹서 MM-FLEX

1. 제품 개요

가스 믹서 MM-FLEX (Gas Mixer MM-FLEX)

2개의 정의된 가스를 위한 가스 혼합 시스템으로, 조절 가능한 가스 혼합이 필요한 다양한 응용 분야를 위해 설계되었습니다.



용량 범위: 최대 약 216 Nl/min
정확한 압력 및 유량 용량 비율은 기술 데이터를 참조하십시오.



모델: MM-FLEX

---

2. 제품 특장점 (Benefits)

경제성 및 설치 편의성

• 저비용 (low cost)
• 매우 컴팩트한 설계 (very compact design)
• 설치 용이 (easy to install)
• 벽면 설치 가능 (wall mounting possible)
• 조절 가능한 작동/출구 압력 (adjustable operating / outlet pressure)

---

3. 조작 편의성 (Easy Operation)

간편한 조작 시스템

• 제어 노브와 %-스케일이 있는 비례 혼합 밸브로 무단계 가변 혼합 설정 제공 (a proportional mixing valve with a control knob and %-scale provides infinitely variable mixture settings)
• 눈금이 있는 조절 노브를 통한 무단계 가변 유량 설정 (infinitely variable flow setting with scaled adjustment knob)

---



4. 높은 공정 신뢰성 (High Process Reliability)

안정적인 성능 보장

• 가스 공급의 압력 변동에 무관 (independent of pressure fluctuations in the gas supply)
• 인출 변동에 무관 (허용 범위 내) (independent of withdrawal fluctuations in permitted range)

---

5. 옵션 사양 (Options)

추가 선택 사양

• 파이프 OD 8mm용 WITT-Pipe 커플러 (WITT-Pipe Couplers for pipe OD 8 mm)
• 출구의 화염 방지기 (가연성 가스용) (Flame Arrestor in the outlet for flammable gases)
• 출구의 솔레노이드 밸브에 의한 차단: 230V AC 또는 24V DC, Ex-버전도 가능 (Shut off by solenoid valve in the outlet, 230V AC or 24V DC, also in Ex-version)

기타 모델, 옵션 및 액세서리는 요청 시 제공 가능합니다.
문의 시 개별 가스를 명시해 주십시오!

---

6. 기술 사양 (Technical Specifications)

기본 사양

항목	사양
형식 (Type)	MM-FLEX
가스 (Gases)	모든 기술용 가스 (독성 및 부식성 가스 제외)<br/>연료가스와 공기, O₂ 또는 N₂O의 혼합물도 포함
혼합 범위 (Mixing Range)	0–25% 또는 0–100%<br/>적절한 혼합 범위 선택으로 ISO 14175에 해당하는 정확도
압력 설정 (Pressure Settings)	표 참조
가스 간 입구 압력 차이 (Inlet Pressure Differential)	최대 3 bar
혼합물 출력 (공기 기준) (Mixture Output - Air)	표 참조<br/>최소 혼합물 출력 = 최대 혼합물 출력의 1/5



정확도 및 정밀도

항목	사양
설정 정확도 (Setting Accuracy)	±1% abs. (스케일 0–25%)<br/>±2% abs. (스케일 0–100%)
혼합 정밀도 (Mixing Precision)	±2% abs. 이상

물리적 사양

항목	사양
가스 연결부 (Gas Connections)	G 3/8 RH with cone, 호스 니플 6mm
하우징 (Housing)	알루미늄
중량 (Weight)	약 3 kg
치수 (HxWxD)	약 168 x 125 x 147 mm (6.61 x 4.92 x 5.79 인치)

인증 및 승인 (Approvals)

품질 인증

• ISO 9001 및 ISO 22000에 따른 회사 인증
• CE 마킹: ATEX 114 지침 2014/34/EU 적용
• 식품 등급 가스용: 규정 (EC) No 1935/2004 적용

산소 서비스 청정 처리

• EIGA 33/18, CGA G-4.1 및 AIGA 012/19에 따른 산소 서비스용 장비 청정 처리 기준 적합

---

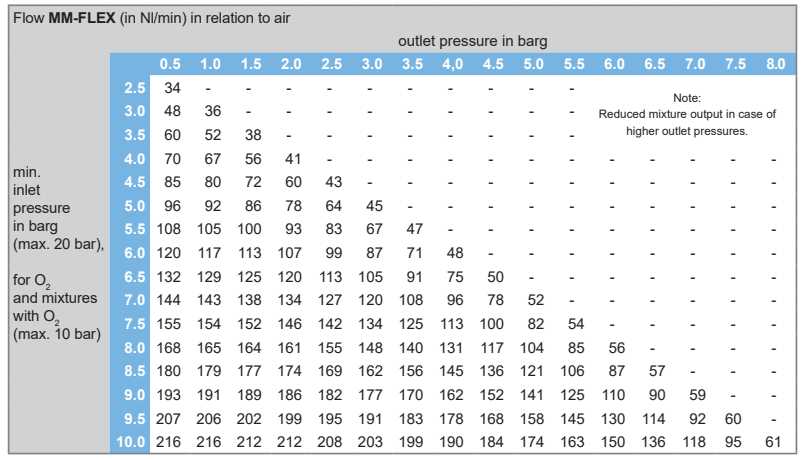

7. 유량 성능표 (Flow Performance Table)

MM-FLEX 유량 (Nl/min) - 공기 기준

압력별 유량 성능



참고: 출구 압력이 높을 경우 혼합유량이 감소됩니다.

---

8. 응용 분야 (Applications)

WITT 가스 믹서 MM-FLEX는 다양한 산업 분야에서 활용됩니다:

산업 제조업

• 용접 및 절단 공정: 아르곤/CO₂ 또는 아르곤/헬륨 혼합가스를 이용한 MIG/TIG 용접의 보호가스
• 금속 가공: 정밀한 용접, 절단 또는 용해 공정을 위한 아르곤 및 CO₂ 가스
• 철강 산업: 열처리 또는 TIG 용접의 루트 보호를 위한 포밍 가스 N₂/H₂

식품 및 음료 산업

• 식품 포장: MAP(Modified Atmosphere Packaging)을 위한 질소/CO₂ 혼합물
• 음료 산업: 맥주 디스펜싱 시스템
• 식품 산화 방지 및 신선도 유지

유리 가공

• 유리 제조: 고온에서의 정밀한 연료가스와 공기/산소 혼합

실험실 및 연구

• 특수 가스 혼합물 제조
• 세포, 바이러스 및 기타 미생물 배양을 위한 산소 농도 조절

의료 분야

• 마취 및 호흡 지원을 위한 산소와 아산화질소, 또는 산소와 공기의 혼합

기타 응용 분야

• 연료전지 테스트를 위한 수소-천연가스(메탄) 혼합물
• 레이저 절단 및 레이저 용접
• 다이빙용 특수 가스 혼합 (나이트록스, 트라이믹스, 헬리옥스)

---
