WITT 가스 혼합기

1. 제품 개요

WITT 가스믹서 KM 20/30/60/100-ME는 2가지 또는 3가지 정의된 가스를 위한 가스 혼합 시스템으로, 다양한 산업 응용 분야를 위해 설계되었습니다. 특히 혼합 가스 추출량이 급격히 변동하는 모든 영역에 적합합니다.

주요 특징

• 용량 범위: 0 ~ 약 544 Nl/min
• 적용 가스: 모든 기술 가스 (독성 및 부식성 가스 제외, 연료가스와 공기, O₂ 또는 N₂O의 혼합물 포함)
• 혼합 범위: 0-25% (KM 60/100-ME만) 또는 0-100%
• 정확도: ISO 14175 기준 준수

필수 조건

주의:
시스템은 충분한 버퍼 용량(가스 혼합 용량에 따라 20~100리터)이 있어야만 작동됩니다.

---

2. 주요 장점

간편한 조작

• 비례 혼합 밸브(-2ME) 또는 3개의 단일 혼합 밸브(-3ME)로 구성
• 각각 제어 손잡이와 %-스케일 제공
• 자유로운 혼합 설정 가능
• 최대 유량 용량까지 0부터 가스 혼합물 추출 가능

높은 공정 신뢰성

• 가스 공급의 압력 변동과 무관하게 작동
• 간헐적 가스 혼합물 추출 가능
• 설정 보호를 위한 잠금 가능한 투명 도어
• 방수 및 견고한 스테인레스 스틸 하우징

---

3. 기술 사양

압력 설정

• 입구 압력 차이: 가스 간 최대 3bar
• 최소 입구 압력: 4-13 barg (최대 20bar)
• 리시버 압력: 표 참조 (최대 리시버 압력은 0.5bar 높음)

정밀도

• 설정 정확도: ±1% abs. (스케일 0-25%), ±2% abs. (스케일 0-100%)
• 혼합 정밀도: ±1% abs. 미만

가스 연결부

• 입구: G 3/8 RH (콘 포함), 파이프 OD 10mm용 솔더링 니플
• 믹서 출구: G 3/8 RH (콘 포함), 파이프 OD 10mm용 솔더링 니플
• 리시버 출구: 파이프 OD 12mm용 WITT-파이프 커플러
• 연료가스 연결 및 믹서 출구: G 3/8 LH (콘 포함), 파이프 OD 10mm용 솔더링 니플

물리적 사양

• 하우징: 스테인레스 스틸, 방수 (Ex 버전 제외)
• 중량: 약 18kg (-2ME), 약 26kg (-3ME) (리시버 제외)
• 믹서 치수: 약 225 x 325 x 345mm
• 별도 제어 캐비닛 (Ex): 약 212 x 198 x 160mm

전기 사양

• 전압: 230V AC, 110V AC 또는 24V DC
• 소비 전력: 230V AC, 0.07A

---

4. 활용 분야

용접 및 금속 가공

• 아르곤(Ar)과 CO₂를 사용한 정밀 용접, 절단, 용융 공정
• 자유로운 혼합 조정 및 높은 유량으로 정확한 혼합비 유지

의료 기술

• "합성 공기" (순수 산소와 질소의 혼합) 생산
• 의료용 가스 조성 준비 (예: 마취용)
• Class IIb 의료기기로 CE 마킹 인증

식품 산업

• 가스치환 포장 (Modified Atmosphere Packaging, MAP)
• CO₂, 산소, 질소, 아르곤의 최적 가스 조성으로 최대 유통기한 확보
• 진공, 열성형, 튜브백, 핸드 챔버 포장기계용

레이저 기술

• 레이저 절단 및 레이저 용접용
• CO₂ 레이저의 공진기 챔버 내 레이저 가스 생산
• 변동하는 추출량에도 정밀하고 안정적인 가스 혼합

유리 가공

• 고온에서 유리 제품 제조
• 연료가스와 공기/산소의 정밀 혼합으로 필요한 용융 온도 생성
• 프리믹스 버너 또는 외부 버너 모두 지원

헬륨 누출 테스트

• 민감한 제품의 완전 밀폐 테스트
• 비용 절약을 위해 헬륨을 질소와 혼합
• 사용된 가스 혼합물을 수집, 분석, 자동 보정

다이빙 기술

• 극한 깊이 잠수용 특수 가스 혼합물
• 산소와 헬륨(Heliox) 또는 산소, 질소, 헬륨(Trimix) 혼합
• 잠수 깊이에 따른 현장 가스 조합

기타 응용 분야

• 바나나 숙성
• 가스 취화 (냄새 첨가)
• 복층 유리 생산
• 에어백 충전
• 맥주통 충전

---

5. 옵션 및 액세서리

방폭 버전

• 가연성 가스용 Ex 버전
• 별도 제어 캐비닛 제공

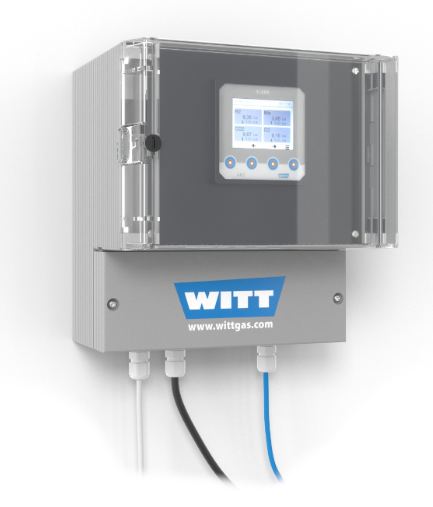

알람 모듈 AM3

• 통합 입구 압력 모니터링
• 압력용 디지털 디스플레이 (아날로그 압력 트랜스미터 포함)
• 광학 알람, 조정 가능한 알람 한계
• 승인 의무, 알람 보호
• 외부 알람 제어용 인터페이스

입구 압력 모니터링_AM3_카탈로그_kor.pdf

1.15MB

통합 가스 분석

• 가스 혼합 생산의 모니터링/제어 및 문서화

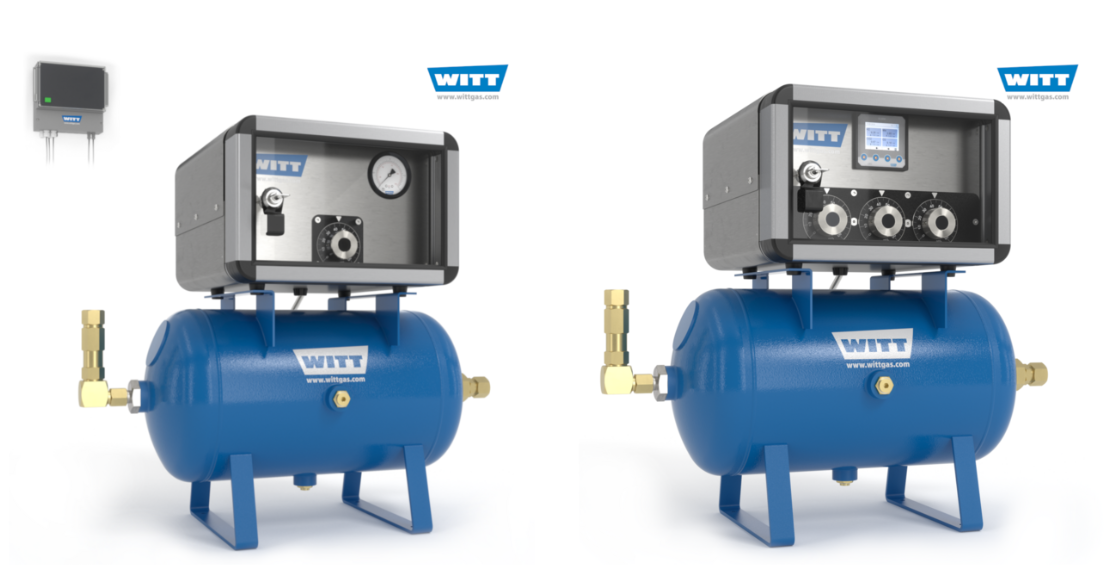

버퍼 탱크 일체형

• 가스 혼합 버퍼 탱크에 장착된 가스믹서
• 더욱 편리한 설치

---

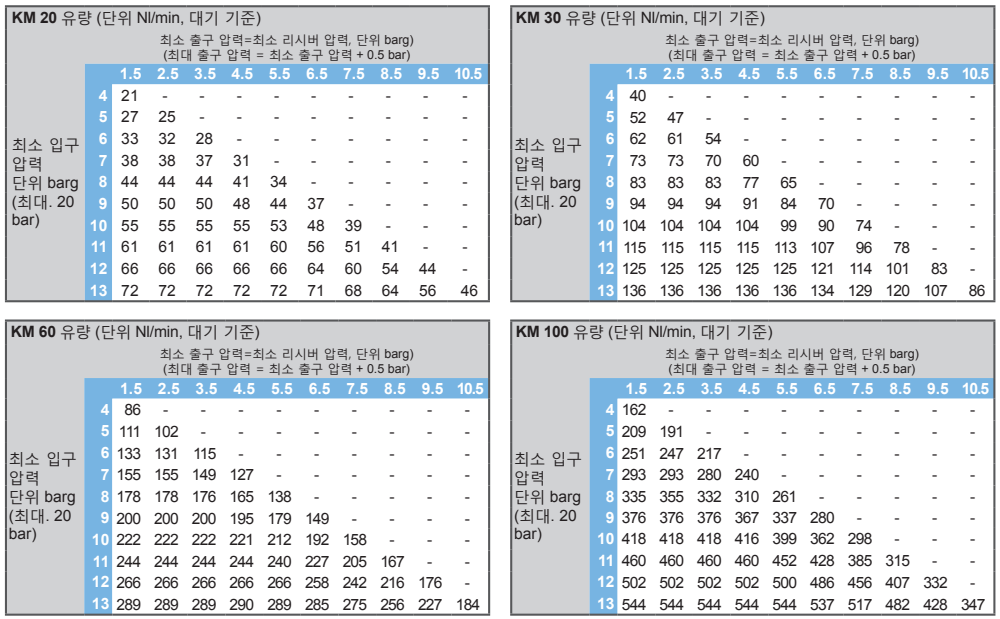

6. 유량 성능 표

각 모델별 상세 유량 성능은 다음과 같습니다:

KM 20 모델

• 최대 유량: 72 Nl/min (공기 기준)
• 입구 압력: 4-13 barg
• 리시버 압력: 1.5-10.5 barg

KM 30 모델

• 최대 유량: 136 Nl/min (공기 기준)
• 입구 압력: 4-13 barg
• 리시버 압력: 1.5-10.5 barg

KM 60 모델

• 최대 유량: 289 Nl/min (공기 기준)
• 입구 압력: 4-13 barg
• 리시버 압력: 1.5-10.5 barg

KM 100 모델

• 최대 유량: 544 Nl/min (공기 기준)
• 입구 압력: 4-13 barg
• 리시버 압력: 1.5-10.5 barg

---

7. 인증 및 승인

품질 인증

• ISO 9001에 따른 회사 인증
• CE 마킹 (다음 지침에 따름):
  • EMC 2014/30/EU
  • 저전압 지침 2014/35/EU
  • PED 2014/68/EU
  • ATEX 114 지침 2014/34/EU

8. 주문 정보

중요: 문의 시 개별 가스를 명시해 주시기 바랍니다!
기타 모델, 옵션 및 액세서리는 요청 시 제공 가능합니다.



---

제조사
WITT-Gasetechnik GmbH & Co KG Salinger Feld 4-8, D-58454 Witten, Germany
Tel. +49 (0)2302-8901-0
Email: witt@wittgas.com
Website: www.wittgas.com
