독일 WITT 가스혼합기(Gas Mixer) 완벽 가이드 — 비인화성·인화성 모델별 특징과 선정 방법



독일 WITT 가스혼합기(Gas Mixer) 완벽 가이드 — 비인화성·인화성 모델별 특징과 선정 방법

✔ WITT 가스혼합기는 비인화성 가스용과 인화성 가스용(ATEX 인증)으로 나뉘며, 소형 디스펜싱용부터 대유량 중앙공급 시스템까지 전 유량대를 커버합니다.
✔ 기계식(KM·MG), 전자식 모터구동(M+·MEM+), MFC 방식(KM-FLOW), O2 분석 일체형(MAPY ZRL)까지 혼합 방식별 라인업이 완비되어 있습니다.
✔ 이 글 하나로 모델별 특징 · 라인업 비교 · 선정 체크리스트를 한 번에 확인하실 수 있습니다.

안녕하세요 WITTGUY 입니다 😊

오늘은 독일 WITT-Gasetechnik의 가스혼합기(Gas Mixer) 전체 라인업을 정리했습니다. 용접 실드가스, MAP 식품포장, 연구실 특수가스, 헬륨 리크테스트, 중앙 가스공급까지 — 어떤 애플리케이션에 어떤 모델이 맞는지 한눈에 확인해 보세요.

📋 목차

1. 가스혼합기, 왜 필요할까?
2. 비인화성 vs 인화성 — 무엇이 다른가
3. 비인화성 가스용 라인업 한눈에 보기
4. 비인화성 가스용 모델별 상세
5. 인화성 가스용(ATEX) 모델별 상세
6. 모델 선정 체크리스트
7. 자주 묻는 질문(FAQ)

1. 가스혼합기, 왜 필요할까?

두 가지 이상의 가스를 일정한 비율로 섞어 쓰는 공정 — 예를 들어 Ar+CO2 용접 실드가스, CO2+N2 식품포장 가스, He+N2 리크테스트 가스 — 에서는 혼합비의 정확도와 안정성이 곧 품질입니다. 프리믹스 가스를 구매하는 방식과 달리, 가스혼합기를 도입하면 현장에서 필요한 비율을 직접 만들어 쓸 수 있어 가스 비용 절감과 공정 유연성을 동시에 얻을 수 있습니다.

💡 실무 핵심
WITT 혼합기의 핵심은 등압(equal pressure) 제어 기술입니다. 입구압력이 흔들려도 혼합비가 유지되므로, 실린더 교체나 배관 압력 변동이 잦은 현장에서 진가를 발휘합니다.

2. 비인화성 vs 인화성 — 무엇이 다른가

WITT 가스혼합기는 취급 가스에 따라 두 카테고리로 나뉩니다.

• 비인화성 가스용: Ar, N2, CO2, O2, He 등. 일반 산업·식품·연구 애플리케이션의 표준 라인업입니다.
• 인화성 가스용(Ex): H2, CH4 등 인화성 가스를 1개 이상 포함하는 혼합. ATEX 인증이 적용되며, 대형 모델(KM-ME Ex, MG-ME Ex)은 방폭을 위해 전기 제어반을 혼합기 본체와 분리(5m 케이블)하는 구조입니다.

💡 실무 핵심
수소(H2) 혼합 애플리케이션이라면 처음부터 Ex 라인업으로 검토하세요. 동일 시리즈라도 비인화성 모델과 Ex 모델은 인증·구조가 다르므로 상호 대체가 불가능합니다.

3. 비인화성 가스용 라인업 한눈에 보기

모델	가스 수	유량대	포지셔닝
KM 20 ECO	2가스	소유량	음료 디스펜싱 특화 · 소형
MM	2가스	소~중유량	초소형 범용
MM FLEX	2가스	소~중유량	용접용 · 울트라 콤팩트
BM	2가스	소유량	실린더 직결형(고압)
KM10-2 FLEX	2가스	소유량	연구실·저소비용
MG Fix	2·3가스	중~대유량	프리셋 고정 혼합비
MG Flex	2가스	중~대유량	용접용 조절형
KM	2·3가스	소~중유량	범용 믹싱 시스템
KM-M	2·3가스	중~대유량	MAP 포장기 특화 · 식품등급
KM-ME	2·3가스	저~초대유량	변동부하 대응 · 리시버 결합형
KM-M+	2·3가스	중~대유량	전자식 · 모터구동 혼합밸브
KM-FLOW	2·3가스	중~대유량	MFC 전자식 · 터치스크린
MG-2ME / MG-3ME	2·3가스	저~초대유량	대유량 · 변동부하 대응
KM-MEM	2·3가스	저~대유량	MAP·진공포장 특화 · 식품등급
KM-MEM+	2·3가스	저~대유량	신세대 전자식 · 7종 인터페이스
MG-MEM+	2·3가스	대유량	전자식 대유량 버전
KD 500-1A MAPY ZRL	1가스	가스흐름 제어	O2 분석 일체형 유량제어기
KM-MAPY ZRL	2가스	혼합+계량+분석	O2 분석 일체형 혼합기

💡 실무 핵심
모델명 규칙: KM은 소~중유량, MG는 중~대유량 계열입니다. 접미사 -M은 MAP 특화, -ME는 전자식 압력스위치+리시버 결합형, -MEM+는 모터구동 전자식 신세대를 뜻합니다. 숫자(20~600)가 클수록 유량이 큽니다.

4. 비인화성 가스용 모델별 상세

4-1. KM 20 ECO — 음료 디스펜싱 특화 · 소형

음료 디스펜싱 장비에 특화된 소형 가스혼합기 (2가스 | 소유량)

• 가변 혼합가스 출력
• 사전 설정(pre-set) 가스 블렌드
• 다양한 유량 용량 선택 가능

구성 모델: KM 20-1 ECO (출구 1개) · KM 20-2 ECO (출구 2개)

4-2. MM — 초소형 범용

다양한 용도에 대응하는 콤팩트 가스혼합기 (2가스 | 소~중유량)

• 조절식 혼합밸브
• 혼합가스 유량은 입구압력에 의존
• 다양한 유량 용량 선택 가능

구성 모델: MM-2K · MM-2G

4-3. MM FLEX — 용접용 · 울트라 콤팩트

용접 등 다양한 용도의 초소형 가스혼합기 (2가스 | 소~중유량)

• 조절식 혼합밸브
• 조절식 계량(metering)밸브
• 압력 조절 가능

구성 모델: MM FLEX

4-4. BM — 실린더 직결형(고압)

고압 실린더 직접 연결용 가스혼합기 (2가스 | 소유량)

• 일정한 출력(constant output)
• 무단계 가스 블렌딩·계량
• 별도 압력 레귤레이터 불필요
• 다양한 유량 용량 선택 가능

구성 모델: BM-2M (200 bar) · BM-2M (300 bar)

4-5. KM10-2 FLEX — 연구실·저소비용

연구실 등 저소비 애플리케이션에 특화된 소형 가스혼합기 (2가스 | 소유량)

• 가변 혼합가스 출력·가변 블렌딩
• 다양한 유량 용량 선택 가능
• 신형 혼합기술 적용 — 믹스가스 리시버 불필요

구성 모델: KM10-2 Flex

4-6. MG Fix — 프리셋 고정 혼합비

혼합비가 사전 설정된 2·3성분 가스혼합기 (2·3가스 | 중~대유량)

• 가변 혼합가스 출력
• 혼합 범위는 가스 종류에 의존
• 신형 혼합기술 적용 — 믹스가스 리시버 불필요

구성 모델: MG-2 Fix: MG 25/45/75/95/125-2 (약 22~135 Nm³/h) · MG-3 Fix: MG 45/95/125-3 (약 46~135 Nm³/h)

4-7. MG Flex — 용접용 조절형

용접 애플리케이션용 조절식 2성분 가스혼합기 (2가스 | 중~대유량)

• 가변 혼합가스 출력
• 혼합 범위는 가스 종류에 의존
• 신형 혼합기술 적용 — 믹스가스 리시버 불필요

구성 모델: MG-2 Flex: MG 25/45/75/95/125-2 (약 21~135 Nm³/h)

4-8. KM — 범용 믹싱 시스템

다양한 기술 응용을 위한 믹싱 시스템 (2·3가스 | 소~중유량)

• 일정한 출력
• 무단계 가스 블렌딩·계량
• 다양한 유량 용량 선택 가능

구성 모델: KM-2: KM 20/30/60/100-2 · KM-3: KM 20/30/60/100-3

4-9. KM-M — MAP 포장기 특화 · 식품등급

MAP 포장기·플로우팩 기계에 특화된 가스혼합기 (식품등급, EC 1935/2004 적합) (2·3가스 | 중~대유량)

• 일정한 출력, 무단계 블렌딩·계량
• 출구압력 조절 및 가스공급 모니터링
• 입구압력 모니터링(알람모듈 AM3) 내장

구성 모델: KM-2M: KM 100/200/300/600-2M · KM-3M: KM 100/200/300/600-3M · 옵션: O2 하한 자동차단

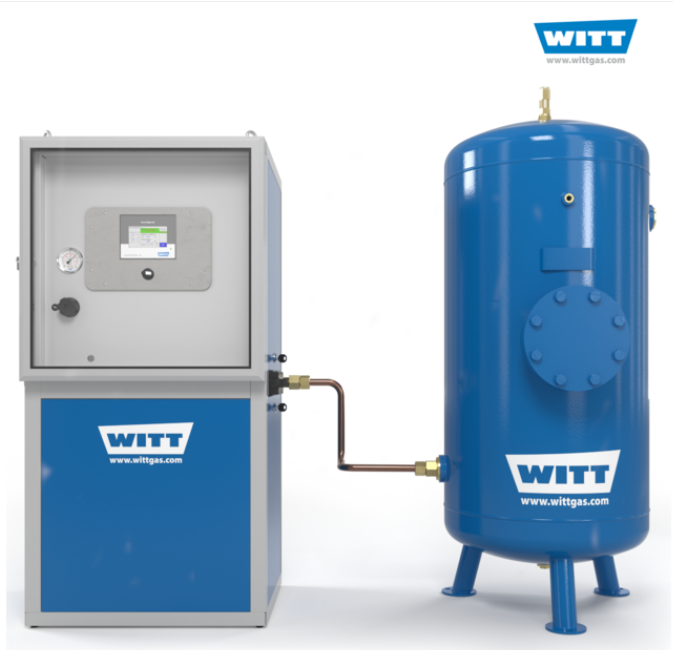

4-10. KM-ME — 변동부하 대응 · 리시버 결합형

출력량 변동이 큰 조건에 특화된 고성능 가스혼합기 (2·3가스 | 저~초대유량)

• 조절식 혼합밸브
• 리시버 압력관리 — 믹스가스 리시버와 결합 운용
• 중앙 가스공급 설비에도 적합
• 옵션: 알람모듈 AM3 입구압 모니터링, AWS3 가스분석(O2/CO2, 2ME 한정)

구성 모델: KM 100-2ME · KM 100-3ME (20L/100L 스틸·스테인리스 리시버 장착 사양 선택 가능)

4-11. KM-M+ — 전자식 · 모터구동 혼합밸브

MAP·플로우팩 기계용 모터구동 혼합밸브 전자식 가스혼합기 (식품등급) (2·3가스 | 중~대유량)

• 일정한 출력, 무단계 블렌딩·계량
• 출구압력 조절·가스공급 모니터링
• 시리얼 인터페이스 통신 (PLC, PC, 4-20mA/0-10V)
• 믹스가스 리시버 결합 운용, AM3 입구압 모니터링 내장

구성 모델: KM-2M+: KM 100/200-2M+ · KM-3M+: KM 100/200-3M+

4-12. KM-FLOW — MFC 전자식 · 터치스크린

MAP·플로우팩 기계용 MFC 방식 가스혼합기 (식품등급) (2·3가스 | 중~대유량)

• 전자식 질량유량제어기(MFC) 탑재
• 터치스크린 · 측정 데이터 저장
• 가스분석기 MAPY LE 결합 가능
• 최대 1000/1500 L/min

구성 모델: KM 1000-2 FLOW (플로우팩/진공포장기용) · KM 1500-3 FLOW (플로우팩/진공포장기용)

4-13. MG-2ME / MG-3ME — 대유량 · 변동부하 대응

대유량과 큰 출력 변동에 특화된 고성능 가스혼합기 (2·3가스 | 저~초대유량)

• 조절식 혼합밸브 · 다양한 유량 용량
• 리시버 압력관리, 중앙 가스공급 설비 대응
• 옵션: AM3 입구압 모니터링, AWS3 가스분석(O2/CO2)
• 외부필터: MG 50/100 권장, MG 200 필수

구성 모델: MG 50/100/200-2ME · MG 50/100/200-3ME (100L/250L 스틸·스테인리스 리시버 장착 사양 선택 가능)

4-14. KM-MEM — MAP·진공포장 특화 · 식품등급

MAP·진공포장기 및 변동부하에 특화된 고성능 가스혼합기 (식품등급) (2·3가스 | 저~대유량)

• 조절식 혼합밸브, 리시버 압력관리
• 입구압력 모니터링(AM3)·가스공급 모니터링 내장
• 믹스가스 리시버와 결합 운용(입구압 모니터링 포함)
• 옵션: O2 하한 자동차단

구성 모델: KM 100/200-2MEM · KM 100/200-3MEM (20L 스틸·스테인리스 리시버 장착 사양 선택 가능)

4-15. KM-MEM+ — 신세대 전자식 · 7종 인터페이스

MAP·진공포장기용 모터구동 혼합밸브 전자식 믹싱 시스템 (식품등급) (2·3가스 | 저~대유량)

• 조절식 혼합밸브, 리시버 압력관리
• 가스공급 모니터링, 시리얼 인터페이스 통신
• 표준: 4-20mA·Ethernet·CanBus·OPC UA / 옵션: Profinet·RS232·0-10V
• 포장기·레이저 용접기 등 기존 시스템에 완벽 통합

구성 모델: KM 100/200-2MEM+ · KM 100/200-3MEM+ (20L 리시버 장착 사양 선택 가능)

4-16. MG-MEM+ — 전자식 대유량 버전

대유량 MAP·진공포장기용 모터구동 혼합밸브 전자식 믹싱 시스템 (식품등급) (2·3가스 | 대유량)

• 조절식 혼합밸브, 리시버 압력관리
• 가스공급 모니터링, 시리얼 인터페이스 통신
• 옵션 인터페이스 모듈: Profinet·Analogue 0-10V·RS232

구성 모델: MG 50-2MEM+ · MG 50-3MEM+ (100L/250L 리시버 장착 사양 선택 가능)

4-17. KD 500-1A MAPY ZRL — O2 분석 일체형 유량제어기

식품산업 MAP용 O2 분석 일체형 전자식 가스흐름 제어 시스템 (식품등급) (1가스 | 가스흐름 제어)

• 지르코니아 셀 O2 측정 내장
• PID 제어루프에 의한 자동 가스흐름 제어
• 최소/최대 알람용 무전압 접점
• 옵션: 니들 샘플 테스트, 추가 전기화학 센서

구성 모델: KD 500-1A MAPY ZRL

4-18. KM-MAPY ZRL — O2 분석 일체형 혼합기

O2 분석이 통합된 2성분 가스혼합·계량 시스템 (식품등급) (2가스 | 혼합+계량+분석)

• 지르코니아 셀 O2 측정 내장
• PID 제어루프에 의한 자동 가스흐름 제어
• MAPY 분석 · 최소/최대 알람용 무전압 접점
• 옵션: 가스혼합기 M+ (원격제어)

구성 모델: KM 100/200/300/600-2M MAPY ZRL

5. 인화성 가스용(ATEX) 모델별 상세

모델	가스 수	유량대	포지셔닝
KM10-2 FLEX (Ex)	2가스(인화성)	소유량	연구실·저소비용
KM (ATEX)	2·3가스	소~중유량	ATEX 인증 범용
KM-ME Ex	2·3가스	저~초대유량	ATEX · 변동부하 대응
MG-ME Ex	2·3가스	저~초대유량	ATEX · 대유량

5-1. KM10-2 FLEX (Ex) — 연구실·저소비용

연구실 등 저소비 애플리케이션용 인화성 가스 대응 소형 혼합기 (2가스(인화성) | 소유량)

• 가변 혼합가스 출력·가변 블렌딩
• 다양한 유량 용량 선택 가능
• 신형 혼합기술 적용 — 믹스가스 리시버 불필요

구성 모델: KM10-2 FLEX

5-2. KM (ATEX) — ATEX 인증 범용

용접 등 다양한 기술 응용을 위한 인화성 가스 믹싱 시스템 (2·3가스 | 소~중유량)

• 무단계 가스 블렌딩, 가변 혼합가스 출력
• 다양한 유량 용량 선택 가능
• ATEX 인증

구성 모델: KM-2 (1개 인화성): KM 20/30/60/100-2 · KM-3 (최대 2개 인화성): KM 20/30/60/100-3

5-3. KM-ME Ex — ATEX · 변동부하 대응

출력량 변동이 큰 조건에 특화된 인화성 가스용 고성능 혼합기 (2·3가스 | 저~초대유량)

• 무단계 블렌딩, 가변 출력, 다양한 유량 용량
• 별도 전기 제어반 + 제어유닛-혼합기 간 5m 케이블
• ATEX 인증
• A모델: 분석 일체형(LC디스플레이, 4-20mA, min/max 알람)
• 옵션: AM3(Ex) 입구압 모니터링

구성 모델: KM 100-2ME Ex · KM 100-3ME Ex (20L/100L 리시버 장착 사양 선택 가능)

5-4. MG-ME Ex — ATEX · 대유량

대유량·큰 출력 변동에 특화된 인화성 가스용 고성능 혼합기 (2·3가스 | 저~초대유량)

• 무단계 블렌딩, 가변 출력, 다양한 유량 용량
• 별도 전기 제어반 + 5m 케이블, ATEX 인증
• A모델: 분석 일체형(LC디스플레이, 4-20mA, min/max 알람)
• 외부필터: MG 50/100 권장, MG 200 필수
• 옵션: AM3(Ex) 입구압 모니터링

구성 모델: MG 50/100/200-2ME Ex · MG 50/100/200-3ME Ex (100L/250L 리시버 장착 사양 선택 가능)

6. 모델 선정 체크리스트

1. 가스 종류 — 인화성 가스 포함 여부부터 확인 (포함 시 Ex 라인업)
2. 가스 수 — 2가스 혼합인지 3가스 혼합인지
3. 필요 유량 — 최대 소비량 기준으로 유량대 선택 (KM 소~중 / MG 중~대)
4. 출력 패턴 — 연속 사용이면 기본형, 간헐·변동 부하면 리시버 결합형(-ME/-MEM)
5. 제어 방식 — 수동 조절로 충분한지, PLC 연동·원격제어(M+/MEM+/FLOW)가 필요한지
6. 식품 여부 — MAP 포장이라면 식품등급(EC 1935/2004) 모델 선택
7. 분석 일체형 — O2/CO2 농도 실시간 검증이 필요하면 MAPY ZRL 또는 AWS3 옵션

7. 자주 묻는 질문(FAQ)

Q1. 믹스가스 리시버(버퍼탱크)는 꼭 필요한가요?

모델에 따라 다릅니다. 포장기처럼 간헐적으로 가스를 뽑아 쓰는 공정은 리시버가 있어야 혼합비와 공급압이 안정됩니다. 반면 KM10-2 FLEX, MG Fix/Flex처럼 신형 혼합기술이 적용된 모델은 리시버 없이 운용합니다.
👉 핵심 요약: 간헐 인출 = 리시버 결합형(-ME/-MEM), 연속 인출·신기술 모델 = 리시버 불필요.

Q2. 용접용으로 가장 많이 쓰는 모델은 무엇인가요?

소규모 개별 작업장은 실린더 직결형 BM-2M이나 초소형 MM FLEX, 공장 단위 중앙공급은 MG Flex 또는 MG-ME 계열이 표준적인 선택입니다.
👉 핵심 요약: 개별 작업 = BM-2M/MM FLEX, 중앙공급 = MG Flex/MG-ME.

Q3. 포장기계 PLC와 연동하려면 어떤 모델을 골라야 하나요?

시리얼 인터페이스를 갖춘 M+ 또는 MEM+ 계열이 답입니다. 특히 신세대 MEM+는 4-20mA·Ethernet·CanBus·OPC UA를 표준 제공하고 Profinet·RS232·0-10V를 옵션으로 추가할 수 있어 스마트팩토리 연동에 유리합니다.
👉 핵심 요약: PLC/원격 연동 = M+·MEM+ 계열, 인터페이스 7종 = MEM+.

Q4. 헬륨 혼합도 가능한가요?

가능합니다. 다만 헬륨은 물성이 달라 대부분의 모델에서 헬륨 전용 사양(할증)으로 제작됩니다. 헬륨 리크테스트용 He+N2 혼합은 KM-ME, MG-ME 계열이 대표적입니다.
👉 핵심 요약: 헬륨 혼합 = 전용 사양 필요, 주문 시 헬륨 사용 여부를 반드시 명시.

Q5. 혼합비가 정확한지 현장에서 검증할 수 있나요?

O2 지르코니아 셀이 내장된 KM-MAPY ZRL·KD 500-1A는 혼합과 동시에 분석까지 수행하며, KM-2ME·MG-ME 계열은 AWS3 컨트롤러 기반 O2/CO2 분석을 옵션으로 추가할 수 있습니다.
👉 핵심 요약: 분석 일체형 = MAPY ZRL/KD, 분석 옵션 추가 = AWS3 (2ME 계열).

---

출처: WITT-Gasetechnik 공식 홈페이지(wittgas.com — Gas Mixers) 및 WITT 제품 카탈로그.



※ 본 게시글의 사양은 제조사 자료 기준이며, 가스 종류·혼합비·유량·압력 등 사용 조건에 따라 적합 모델과 옵션 구성이 달라질 수 있습니다. 정확한 선정은 아래로 문의해 주세요.
