역화방지기 FAQ 완전 가이드
안녕하세요 WITTGUY 입니다.
산업 현장에서 가스 사용 시 발생할 수 있는 역화(Flashback) 현상은 심각한 안전사고로 이어질 수 있습니다. 용접, 절단, 버너 시스템 등에서 필수적인 역화방지기(Flashback Arrestor)에 대한 현장 실무진들의 가장 빈번한 질문들을 체계적으로 정리하여, 안전한 가스 시스템 구축에 도움이 되고자 합니다.
목차
- 역화방지기 기본 개념 FAQ
- 가스별 적용 기준 FAQ
- 설치 및 연결 FAQ
- 성능 및 압력 특성 FAQ
- 소재 및 규격 선택 FAQ
- 유지보수 및 안전 FAQ
1. 역화방지기 기본 개념 FAQ

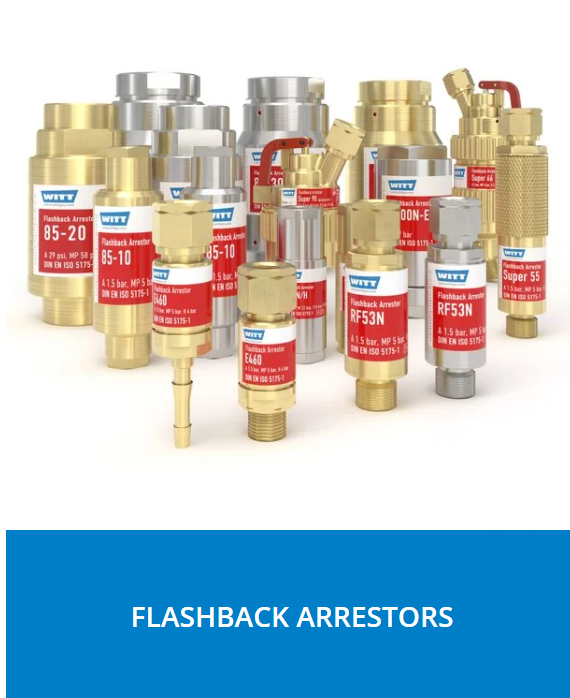

Q: WITT 역화방지기는 어떤 가스에 적합합니까? A: 모든 일반적인 연료가스에 적합합니다.
| 가스 종류 | 적용 가능성 | 위험도 |
| 아세틸렌 | 적합 | 극고위험 |
| 프로판(LPG) | 적합 | 고위험 |
| 프로필렌 | 적합 | 고위험 |
| 메탄(천연가스) | 적합 | 중위험 |
| 수소 | 적합 | 극고위험 |
| 산소 | 적합 | 산화제 |
불활성 가스(N2)에는 역화방지기가 필요하지 않습니다.
Q: 역화방지기와 역류방지밸브를 언제 사용해야 합니까?
A: 역류방지밸브는 가스의 역류와 원하지 않는 가스 혼합을 방지하고자 할 때 선택합니다. 일반적인 설치 위치는 가스 소비자 상류, 압력 조절기 하류, 배관 시스템 내 특히 불활성 가스 사용 시입니다.
역화방지기는 연료가스와 산화가스를 안전이 중요한 영역에서 화염 확산과 폭발을 방지하기 위해 설치합니다. 특히 용접 및 절단 작업에 사용되며, 개별 실린더, 분기점 또는 배관 시스템을 역화로부터 보호하고 아세틸렌, 프로판(LPG), 프로필렌, 메탄(천연가스), 수소 또는 산소 등 모든 일반적인 가스 유형에 사용할 수 있습니다.
Q: 수소와 천연가스의 최대 유량은 어떻게 비교됩니까?
A: 메탄은 단위 부피당 에너지 함량이 3배 높아 동일한 에너지 함량을 달성하기 위해서는 수소 대비 1/3의 유량만 필요합니다. 따라서 수소용 안전장치를 선택할 때는 높은 유량을 처리할 수 있는 모델을 선택하는 것이 중요합니다.
2. 가스별 적용 기준 FAQ
Q: 가스 공급 시스템에서 장치를 어디에 설치해야 합니까?
역화방지기는 발화원(점화원)에 최대한 가까운 위치에 설치해야 합니다. 구체적인 설치 위치는 다음과 같습니다:
주요 설치 위치:
- 압력조정기 출구측: 산소 또는 아세틸렌, LPG 용기의 압력조정기 바로 다음 위치
- 토치 연결부: 절단토치와 호스 사이에 설치
- 취관측: 호스가 긴 경우 취관과 호스 연결 부위
설치 원리:
역류하는 화염을 빠르게 소화시키기 위해 발화원으로부터 가까운 위치에 설치하는 것이 핵심입니다 . 이를 통해 상류 시스템 전체를 보호할 수 있습니다.
Q: 사용 가능한 연결 크기는 무엇입니까?
A: WITT는 1/4″에서 1 1/2″까지의 연결 크기를 G 또는 NPT 나사로 제공하며 DN 65까지의 플랜지도 제공합니다.
| 연결 방식 | 규격 범위 | 적용 분야 |
| 나사 연결 | 1/4″ - 1 1/2″ | 일반 산업용 |
| 플랜지 연결 | DN 65까지 | 대용량 시스템 |
연결 크기별로 직접 필터링할 수 있으며 해당 모델을 얻을 수 있습니다.
3. 설치 및 연결 FAQ
Q: 경쟁 제품 대비 장점은 무엇입니까?
A: WITT 장치의 주요 장점은 경쟁 제품보다 컴펙트 설계와 낮은 개방 압력 및 압력 손실을 제공한다는 것입니다. 낮은 압력 손실은 또한 낮은 에너지 손실을 의미하며, 높은 시리즈 일관성과 함께 특히 경제적입니다. 이는 높은 고객 만족도뿐만 아니라 722 테스트 시설을 사용한 직접 비교 테스트로도 확인됩니다. Ibexu 승인, 즉 지속적인 외부 모니터링은 또한 WITT 역화방지기가 최고 수준의 안전성을 제공한다는 것을 인증합니다.
Q: 어떤 안전 기능이 통합되어 있습니까?
A: 모든 WITT 역화방지기에는 안전 요소인 화염억제기(FA)와 역류방지밸브(NV)가 장착되어 있습니다. 이들은 역화와 증기 역류에 대한 기본 보호를 제공합니다.
추가로 특수 생산 조건을 위한 추가 안전 요소를 제공하는 모델들이 있습니다:
- 온도 감응 차단밸브(TV)
- 압력 감응 차단밸브(PV)
어떤 모델이 적합한지는 적용 분야와 원하는 안전 수준에 따라 다릅니다.
4. 성능 및 압력 특성 FAQ
Q: 압력 손실은 얼마나 높습니까?
A: 일반적으로 피팅이 클수록 압력 손실이 낮아집니다. 특정 모델과 개별 매개변수에 대해 맞춤형 계산을 위해서는 FlowCalc 계산 소프트웨어를 사용할 수 있습니다. FlowCalc 은 WITT사 홈페이지에서 다운로드 할 수 있습니다.
Q: 최소 및 최대 온도와 최대 압력에서 WITT 역화방지기를 사용할 수 있습니까?
A: 안전장치의 표준 버전은 주변 온도 -20°C에서 최대 60°C까지 설계되어 있습니다. 그러나 특수 요구사항을 충족하기 위해 고객에게 맞춤형 버전도 제공합니다. 예를 들어, 다른 씰링 및 하우징 재료를 사용하여 표준 값을 초과하는 요구사항을 충족할 수 있습니다.
5. 소재 및 규격 선택 FAQ
Q: 언제 황동 버전을 사용하고 언제 스테인리스 스틸이 필요합니까?
A: 이는 가스 유형, 조성, 가스 순도 및 잔여 수분 비율에 따라 다릅니다.
황동 선택 조건:
- 일반적인 청정 가스
- 낮은 잔여 수분
- 비부식성 환경
스테인리스 스틸 권장 조건:
| 적용 환경 | 세부 조건 | 선택 이유 |
| 독성/부식성 가스 | 특수 가스 사용 | 높은 내부식성 |
| 전해조 등 고습도 | 높은 잔여 수분 | 습기 저항성 |
| 부식성 환경 | 높은 습도 | 환경 저항성 |
| 현장 생산 | 이물질 노출 | 높은 순도와 내부식성 |
6. 유지보수 및 안전 FAQ
Q: 장치 문서를 더 이상 찾을 수 없습니다. 사용 설명서를 어떻게 얻을 수 있습니까?
A: 제품과 관련된 매뉴얼 및 기타 문서(교정 인증서 등)는 WITT 공식 다운로드 섹션에서 다운로드할 수 있습니다.
Q: 가스 역류방지밸브는 얼마나 자주 서비스를 받아야 합니까?
A: 연간 점검을 권장합니다.
Q: 올바른 역화방지기를 선택하는 방법은?
A: 올바른 모델을 찾기 위해서는 다음 매개변수의 조합이 중요합니다:
- 가스 유형
- 유량
- 입구 압력
- 최대 허용 압력 손실
- 배관 직경
카테고리 페이지에서 결과를 미리 필터링할 수 있습니다. 여러 모델이 결과로 나타나면 개별 데이터시트를 확인하거나 필요시 전문가에게 문의하십시오.
Q: WITT 역화방지기는 어떤 표준과 인증을 충족합니까?
A: WITT는 ISO 9001 및 PED 2014/68/EU 모듈 H에 따라 인증되었습니다. 역화방지기는 다음을 충족합니다:
- DIN EN ISO 5175-2 준수
- 압력장비지침 2014/68/EU에 따른 CE 마킹
- EIGA 13/20 및 CGA G-4.4에 따른 O2용 설계
- EIGA 33/18 및 CGA G-4.1에 따른 O2용 청소
Q: 역화방지기에서 가스가 흐르지 않는 이유는 무엇입니까?
A: 역화방지기에서 가스가 흐르지 않는 주요 원인은 다음 세 가지입니다.
가스 차단 원인 분석:
| 원인발생 | 시점세부 | 내용해결 방법 | |
| 가스 흐름 방향 오설치 | 사용 전 | 사용자 설치 실수로 역방향 설치 | 화살표 방향 확인 후 재설치 |

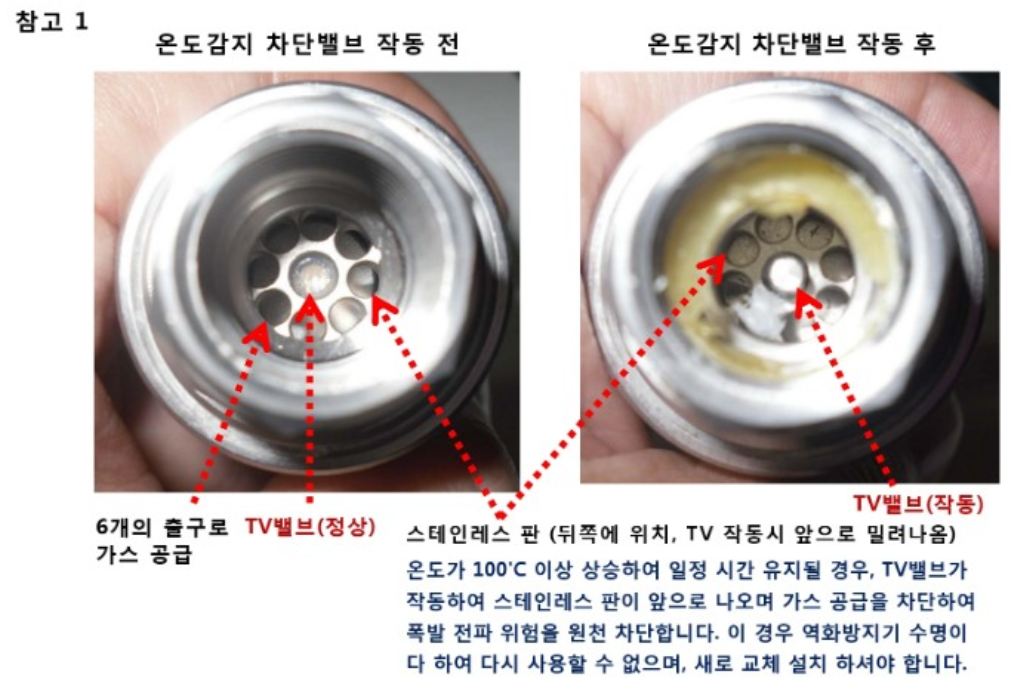

| TV밸브 작동 | 사용 중/후 | 역화로 배관온도 105°C 이상 상승 시 내부 TV밸브 용융되어 유로 차단 | 역화방지기 교체 필요 |
| 체크밸브 개방 불량 | 사용 중/후 | 액체 혼입으로 씰링 부분 팽창, 밸브 개방 불가 | 역화방지기 교체 필요 |
※ LDPE (Low-Density Polyethylene)는 약 105~115℃에서 녹는 성질을 활용해, TV 밸브 내에 Melting Body 부품으로 적용됩니다.
해당 부품이 녹으면서 가스의 유로를 차단하고, 화염의 전파를 효과적으로 방지하는 핵심 역할을 수행합니다.
특별 주의사항:
- 아세틸렌 사용 시: 아세톤(Acetone) 혼입으로 인한 체크밸브 개방 불량이 가장 빈번하게 발생
- TV밸브 작동 후: 역화 발생 징후이므로 시스템 전체 안전 점검 필요
- 정기 점검: 가스 차단 현상 발생 전 예방적 유지보수 권장
7. 역화방지기 주요 용어 정리
| 한글 용어 | 영문 용어 | 정의 |
| 역화방지기 | Flashback Arrestor / Flame Arrestor | 화염의 역류를 차단하는 안전장치 |
| 역화 | Flashback | 화염이 가스 공급 라인으로 역류하는 현상 |
| 화염억제기 | Flame Arrestor (FA) | 화염 전파를 차단하는 핵심 부품 |
| 역류방지밸브 | Non-Return Valve (NV) | 가스 역류를 방지하는 밸브 |
| 온도감응 차단밸브 | Temperature-sensitive cutoff valve (TV) | 온도 변화에 반응하는 안전장치 |
| 압력감응 차단밸브 | Pressure-sensitive cutoff valve (PV) | 압력 변화에 반응하는 안전장치 |
| 개방압력 | Opening Pressure | 밸브가 작동하기 시작하는 압력 |
| 압력손실 | Pressure Loss / Pressure Drop | 장치 통과 시 발생하는 압력 감소 |
| 점화원 | Ignition Source | 화염이 시작될 수 있는 발화점 |
| 연료가스 | Fuel Gas | 아세틸렌, 프로판, 수소 등 가연성 가스 |
| 산화가스 | Oxidizing Gas | 산소 등 연소를 돕는 가스 |
| 불활성가스 | Inert Gas | 질소 등 화학적으로 비활성인 가스 |
| 화염전파속도 | Flame Propagation Speed | 화염이 전파되는 속도 |
| 소염소자 | Flame Quenching Element | 화염을 소거시키는 내부 구조물 |
| 작동온도범위 | Operating Temperature Range | 장치가 정상 작동하는 온도 범위 |
※ 본 블로그의 모든 내용은 신뢰할 수 있는 출처에 기반하고 있으나, 실제 적용 시에는 반드시 전문가와 상의하시기 바랍니다.
FAQ
Q1: 역화방지기는 어떤 원리로 작동합니까?
A: 내부의 화염억제 소자가 화염의 전파 속도를 차단하면서도 정상적인 가스 흐름은 허용합니다. 동시에 통합된 역류방지밸브가 가스의 역류를 방지합니다.
Q2: 수소용 역화방지기 선택 시 특별한 고려사항이 있습니까?
A: 수소는 메탄 대비 부피당 에너지 함량이 1/3이므로 동일 에너지를 위해 3배의 유량이 필요합니다. 따라서 높은 유량 처리 능력을 갖춘 모델을 선택해야 합니다.
Q3: 역화방지기의 압력 손실을 최소화하려면?
A: 연결 규격이 클수록 압력 손실이 감소합니다. FlowCalc 계산 소프트웨어를 활용하여 최적 모델을 선택하는 것이 중요합니다.
Q4: 역화방지기에서 가스가 흐르지 않는 이유는?
A: 주요 원인은 설치 오류, TV밸브 작동, 체크밸브 개방 불량입니다. 특히 아세틸렌 사용 시 아세톤 혼입으로 인한 체크밸브 문제가 빈번하게 발생합니다.
Q6: 역화방지기와 역류방지밸브의 차이점은?
A: 역류방지밸브는 가스 역류 방지용(주로 불활성 가스), 역화방지기는 화염 확산 방지용(연료가스/산화가스)으로 용접·절단 작업에 필수입니다.
출처
WITT Gas Techniques. (2024). Flashback Arrestors FAQ. Retrieved from https://www.wittgas.com/faq/
한국가스안전공사. (2023). 산업용 가스안전기준. 한국가스안전공사.
한국산업안전보건공단. (2023). 가스 사용 작업장 안전관리 지침. 한국산업안전보건공단.
더 많은 전문 정보는 www.wittguy.kr
WITTGUY 의 지식 저장소
Home Page
www.wittguy.kr
에서 확인하실 수 있습니다.
