체크밸브 FAQ 완전 가이드
안녕하세요 WITTGUY 입니다.
산업용 가스 시스템에서 가스의 역류와 원하지 않는 가스 혼합을 방지하는 것은 시스템 안전성과 효율성 확보의 핵심입니다. 체크밸브(Check Valve, Non-Return Valve)는 이러한 문제를 해결하는 필수 안전장치입니다. 현장 실무진들이 가장 자주 문의하는 체크밸브 관련 기술적 질문들을 체계적으로 정리하여, 최적의 밸브 선택과 운영에 도움이 되고자 합니다.
목차
- 체크밸브 기본 개념 FAQ
- 가스별 적용 기준 FAQ
- 성능 및 특징 FAQ
- 설치 및 운영 FAQ
- 유지보수 및 점검 FAQ
- 표준 및 인증 FAQ
1. 체크밸브 기본 개념 FAQ
Q: WITT 체크밸브는 어떤 가스에 적합합니까?
A: 거의 모든 기술용 가스에 적합합니다.
| 가스 분류 | 적용 가스 | 특징 |
| 공기분리 가스 | O2, N2, 아르곤 | 일반 산업용 |
| 연료가스 | 아세틸렌, 프로판, 수소 | 안전성 중요 |
| 특수가스 | 요청 시 맞춤 제작 | 개별 검토 필요 |
특수가스의 경우 개별 요청을 통해 적합성을 확인할 수 있습니다.
Q: 역화방지기와 체크밸브(Non-Return Valve)를 언제 사용해야 합니까?
A: 사용 목적에 따라 구분하여 선택해야 합니다.
체크밸브 선택 조건:
- 가스의 역류 방지가 필요한 경우
- 원하지 않는 가스 혼합 방지가 목적인 경우
- 일반적인 설치 위치: 가스 소비자 상류, 압력 조절기 하류, 배관 시스템 내
- 특히 불활성 가스 사용 시 권장
역화방지기(Flashback Arrestor) 선택 조건:
- 연료가스와 산화가스의 화염 확산 및 폭발 방지가 목적
- 안전이 중요한 용접 및 절단 작업 시
- 개별 실린더, 분기점, 배관 시스템의 역화 보호
2. 가스별 적용 기준 FAQ
Q: 올바른 체크밸브를 선택하는 방법은?
A: 올바른 모델 선택을 위해서는 다음 매개변수의 조합이 중요합니다.
필수 고려 사항:
| 선택 기준 | 세부 내용 | 중요도 |
| 가스 유형 | 사용할 가스의 종류와 특성 | 매우 높음 |
| 유량 | 시스템 요구 유량 범위 | 높음 |
| 입구 압력 | 작동 압력 조건 | 높음 |
| 최대 허용 압력 손실 | 시스템 효율성 고려 | 중간 |
| 배관 직경 | 기존 시스템과의 호환성 | 중간 |
카테고리 페이지에서 결과를 미리 필터링할 수 있으며, 여러 모델이 결과로 나타나면 개별 데이터시트를 확인하거나 전문가에게 문의하는 것을 권장합니다.
3. 성능 및 특징 FAQ

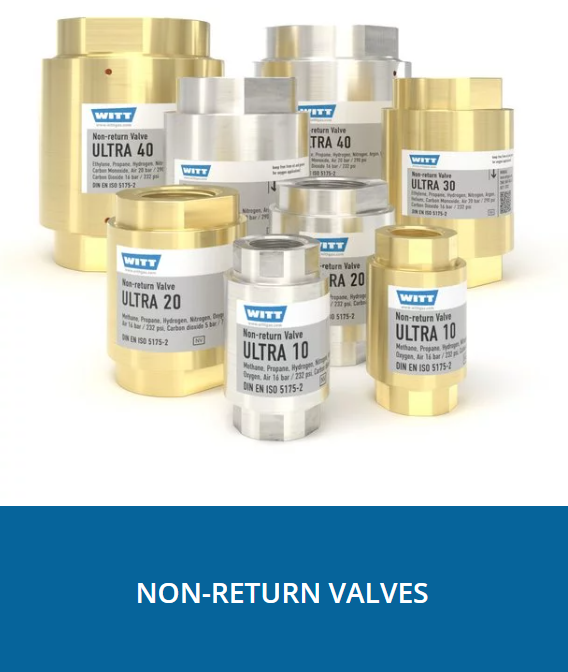

Q: ULTRA 체크밸브가 경쟁 제품 대비 갖는 장점은?
A: ULTRA 장치의 주요 장점은 다음과 같습니다.
ULTRA 시리즈 주요 특징:
- 소형 설계: 동일 출력 대비 더 작은 크기
- 고출력: 동일 크기 대비 더 높은 출력
- 최저 개방 압력: 에너지 효율성 극대화
- 엘라스토머 밸브 씰: 최대 밀폐성 보장
- 모듈러 변형: 다양한 소재 및 씰 조합 가능
이러한 특징으로 인해 증가하는 애플리케이션과 새로운 기술에 대응할 수 있는 모델 시리즈입니다.
Q: 개방 압력(Opening Pressure)이 낮은 제품의 장점은 무엇입니까?
A: 낮은 개방 압력을 갖는 체크밸브는 다음과 같은 실질적인 이점을 제공합니다.
낮은 개방 압력의 장점:
| 장점 분야 | 세부 내용 | 효과 |
| 에너지 효율성 | 압력 손실 최소화 | 운영 비용 절감 |
| 시스템 민감도 | 미세한 압력 변화에도 신속 반응 | 정밀 제어 가능 |
| 펌프/컴프레서 부하 | 상류 장비의 작동 부하 감소 | 설비 수명 연장 |
| 시스템 안정성 | 빠른 밸브 개방으로 압력 파동 감소 | 안정적인 가스 공급 |
특히 가스 시스템에서는 낮은 개방 압력이 시스템 전체의 에너지 효율성과 직결되므로 매우 중요한 특성입니다.
Q: 체크밸브 소음의 원인과 해결방법은?
A: 가스용 체크밸브에서 발생하는 소음의 주요 원인과 해결책은 다음과 같습니다.
소음 발생 원인:
| 원인 | 메커니즘 | 조건 |
| 채터링(Chattering) | 밸브 디스크의 진동 | 유량 변동이 큰 경우 |
| 가스 속도 증가 | 높은 유속으로 인한 난류 | 압력차가 큰 경우 |
| 압력 파동 | 급격한 압력 변화 | 밸브 개폐 시 |
| 공명 현상 | 배관과의 진동 공명 | 특정 주파수에서 |
해결 방법:
- 적절한 밸브 크기 선택: 과도하게 큰 밸브는 채터링 원인
- 댐핑 기능 있는 모델 선택: 진동 억제 기능 내장
- 배관 지지대 보강: 진동 전파 차단
- 유량 안정화: 상류 압력 조절기 설치
- 방향성 고려: 올바른 설치 방향 준수
WITT ULTRA 시리즈는 낮은 개방 압력과 안정적인 작동으로 소음 발생을 최소화하도록 설계되어 있습니다.
4. 설치 및 운영 FAQ
Q: 체크밸브는 어떻게 설치합니까? A: 설치 방법은 적용 조건에 따라 다릅니다.
설치 방법:
| 설치 조건 | 설치 방법 | 필요 부품 |
| 원래 장비로 설치 | 나사 연결 | 별도 부품 불필요 |
| 기존 배관에 후설치 | 절단링 또는 플랜지 피팅 | 연결 피팅 필요 |
적절한 피팅 선택에 대해서는 전문가의 도움을 받는 것이 권장됩니다.
Q: 가스 체크밸브는 얼마나 자주 서비스를 받아야 합니까? A: 연간 점검을 권장합니다.
정기 점검 항목:
- 밸브 작동 상태 확인
- 누설 검사
- 개방 압력 측정
- 외관 상태 점검
- 연결부 체결 상태 확인
5. 유지보수 및 점검 FAQ
Q: 장치 문서를 더 이상 찾을 수 없습니다. 사용 설명서를 어떻게 얻을 수 있습니까?
A: 제품과 관련된 매뉴얼 및 기타 문서(교정 인증서 등)는 WITT 공식 다운로드 섹션에서 다운로드할 수 있습니다.
Q: 체크밸브 교체 시기는 언제입니까?
A: 다음과 같은 상황에서 교체를 고려해야 합니다.
교체 필요 신호:
- 밸브 작동 불량 시
- 누설 발생 시
- 개방 압력 이상 시
- 외관상 심각한 손상 발견 시
- 제조사 권장 교체 주기 도달 시
6. 표준 및 인증 FAQ
Q: WITT 체크밸브는 어떤 표준과 인증을 충족합니까?
A: WITT는 국제 표준에 따라 인증되었으며, 다음 규격을 충족합니다.
인증 및 표준:
| 인증 분류 | 세부 표준 | 적용 범위 |
| 품질 관리 | ISO 9001 | 전체 시스템 |
| 압력장비 | PED 2014/68/EU Module H | 압력 관련 안전 |
| 제품 표준 | DIN EN ISO 5175-2 | 체크밸브 전용 |
| CE 마킹 | 압력장비지침 2014/68/EU | 유럽 규격 준수 |
산소용 특수 설계:
- EIGA 13/20 및 CGA G-4.4: 산소 파이프라인 및 배관 시스템(Oxygen Pipeline and Piping Systems)
- EIGA 33/18 및 CGA G-4.1: 산소 서비스용 장비 청소(Cleaning of Equipment for Oxygen Service)
모든 인증서는 다운로드 섹션에서 확인할 수 있습니다.
7. 체크밸브 주요 용어 정리
| 한글 용어 | 영문 용어 | 용어 정의 |
| 체크밸브 | Check Valve / Non-Return Valve | 가스의 역류를 방지하는 일방향 밸브 |
| 개방압력 | Opening Pressure / Cracking Pressure | 밸브가 열리기 시작하는 최소 압력 |
| 폐쇄압력 | Closing Pressure | 밸브가 완전히 닫히는 압력 |
| 압력손실 | Pressure Loss / Pressure Drop | 밸브 통과 시 발생하는 압력 감소 |
| 역류 | Backflow / Reverse Flow | 가스가 정상 방향과 반대로 흐르는 현상 |
| 채터링 | Chattering | 밸브 디스크의 진동으로 인한 소음 발생 |
| 엘라스토머 씰 | Elastomer Seal | 고무 재질의 밀폐 부품 |
| 누설율 | Leakage Rate | 밸브 완전 폐쇄 시 통과하는 가스량 |
| 유량계수 | Flow Coefficient (Cv/Kv) | 밸브 유량 성능을 나타내는 계수 |
| 크랙킹 | Cracking | 밸브가 처음 열리기 시작하는 순간 |
| 스프링 로드형 | Spring Loaded Type | 스프링 힘으로 밸브를 닫는 방식 |
| 스윙형 | Swing Type | 디스크가 힌지로 회전하는 방식 |
| 리프트형 | Lift Type | 디스크가 수직으로 움직이는 방식 |
| 인라인 설치 | Inline Installation | 배관 직선상에 설치하는 방법 |
| 매니폴드 | Manifold | 여러 배관이 합류하는 분기 장치 |
FAQ
Q1: 체크밸브의 기본 작동 원리는?
A: 가스 흐름이 정상 방향일 때는 밸브가 열리고, 역류 시에는 자동으로 닫혀 가스의 역방향 흐름을 차단합니다. 이를 통해 시스템 내 압력 균형을 유지하고 가스 혼합을 방지합니다.
Q2: ULTRA 시리즈의 주요 장점은?
A: 동일 출력 대비 소형 설계, 최저 개방 압력(Opening Pressure), 엘라스토머 밸브 씰(Elastomer Valve Seal)을 통한 최대 밀폐성, 다양한 소재 조합 가능 등이 주요 장점입니다.
Q3: 개방 압력이 낮은 제품을 선택해야 하는 이유는?
A: 낮은 개방 압력은 에너지 효율성 극대화, 시스템 민감도 향상, 상류 장비 부하 감소, 시스템 안정성 증대 등의 이점을 제공합니다. 특히 가스 시스템에서는 운영 비용 절감과 직결됩니다.
Q4: 체크밸브에서 소음이 발생하는 이유는?
A: 주요 원인은 채터링(Chattering), 높은 가스 속도로 인한 난류, 압력 파동, 배관과의 공명 현상입니다. WITT ULTRA 시리즈는 낮은 개방 압력과 안정적 작동으로 소음을 최소화합니다.
Q5: 체크밸브 선택 시 가장 중요한 고려사항은?
A: 가스 유형(Gas Type), 유량(Flow Rate), 입구 압력(Inlet Pressure), 최대 허용 압력 손실(Maximum Permissible Pressure Loss), 배관 직경(Piping Diameter)의 조합을 종합적으로 고려해야 합니다.
Q4: 설치 후 별도 설정이 필요합니까?
A: 기본적으로 별도 설정 없이 자동으로 작동하지만, 시스템 통합 후 누설 검사(Leak Test)와 작동 테스트(Function Test)는 필수입니다.
Q5: 언제 전문가 상담이 필요합니까?
A: 특수가스 사용, 고압 시스템(High Pressure System), 복잡한 배관 구성, 또는 여러 모델 중 선택이 어려운 경우 전문가 상담을 권장합니다.
※ 본 블로그의 모든 내용은 신뢰할 수 있는 출처에 기반하고 있으나, 실제 적용 시에는 반드시 전문가와 상의하시기 바랍니다.
출처
WITT Gas Techniques. (2024). Non-Return Valves FAQ. Retrieved from https://www.wittgas.com/faq/
한국가스안전공사. (2023). 산업용 가스안전기준. 한국가스안전공사.
한국산업안전보건공단. (2023). 가스 배관 시스템 안전관리 지침. 한국산업안전보건공단.
