[ 체크밸브 설치 가이드 ] - 역류방지밸브 선택부터 운영까지 완벽 정리

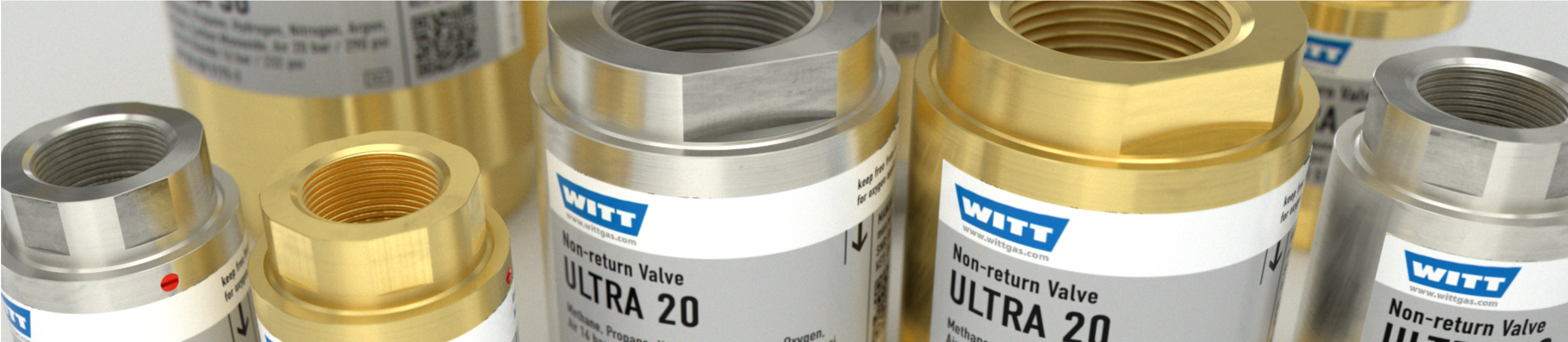

NON RETURN VALVE(역류방지밸브, 체크밸브)



안녕하세요 WITTGUY 입니다.

산업 현장에서 가스 시스템의 안전성 확보는 작업자의 생명과 직결되는 중요한 사안입니다. 특히 NON RETURN VALVE(체크밸브)는 위험한 가스 역류를 방지하는 핵심 안전 장비로, 올바른 선정과 설치가 필수적입니다. 본 포스팅에서는 현장 실무자들이 체크밸브를 효과적으로 활용할 수 있는 기술적 노하우와 실무 체크포인트를 제공합니다.



※ 용어정리

역류방지 밸브는 한국에서는 체크밸브로 표기하며 유럽은 NON RETURN VALVE 로 표기 하고 있습니다.



목차

1. NON RETURN VALVE 기본 원리 및 구조
2. 산업별 체크밸브 적용 사례 분석
3. 설치 및 유지보수 실무 체크포인트
4. 성능 최적화를 위한 기술적 고려사항
5. 문제 해결 및 트러블슈팅 가이드

---

1. NON RETURN VALVE(체크밸브) 기본 원리 및 구조

NON RETURN VALVE(체크밸브)는 가스 또는 유체가 한 방향으로만 흐르도록 설계된 자동 작동 밸브입니다. 역류 방지 메커니즘을 통해 시스템 안전성을 확보하는 핵심 장비입니다.

핵심 구조 요소

구성요소	기능	재질 특성
밸브 바디	유체 통로 형성	황동, 스테인리스 스틸
체크 디스크	역류 차단	엘라스토머 밀봉
스프링	개방압 조절	내식성 금속
필터	이물질 제거	스테인리스 메시

작동 원리 분석

체크밸브는 입구와 출구 간의 차압(ΔP)이 설정된 개방차압(3mbar)을 초과할 때 자동으로 열리며,
차압이 역전되거나 감소하면 즉시 폐쇄됩니다.
(단, 개방압력은 제조사별 로 차이가 있습니다)



개방차압은 밸브 입구 압력에서 출구 압력을 뺀 값으로, 밸브가 작동하기 위한 최소 압력차를 의미합니다. 이러한 자동 작동 방식은 별도의 외부 제어 없이도 지속적인 안전성을 보장합니다.





2. 산업별 체크밸브 적용 사례 분석

열처리 공정 플랜트 적용

열처리 공정에서 NON RETURN VALVE는 EN 746-2 규격을 준수하여 버너 시스템 보호에 핵심적인 역할을 수행합니다.

적용 포인트

• 공기 공급 라인 설치
• 산소 공급 라인 보호
• 연료 가스 공급 시스템 안전 확보
• 역화(flashback) 방지

바이오가스 플랜트 운영

바이오가스 플랜트에서는 발효조 공기 공급 라인과 바이오가스 라인에 체크밸브 설치가 필수적입니다.

설치 위치	보호 대상	예상 효과
발효조 공기 라인	역류 가스 혼합 방지	폭발 위험 제거
바이오가스 출구	외부 공기 유입 차단	가스 품질 유지
압축기 후단	시스템 압력 보호	운영 비용 절감



3. 설치 및 유지보수 실무 체크포인트

설치 전 확인 사항

1. 배관 시스템 분석
   • 공칭 크기(DN) 적합성 확인
   • 유량 요구사항(0.01-3,000 m³/h) 검토
   • 운영 압력 범위 분석
2. 환경 조건 평가
   • 부식성 가스 노출 여부
   • 온도 변화 범위
   • 진동 및 충격 조건
3. 규격 준수 확인
   • DIN EN ISO 5175-2 적합성
   • 100% 성능 테스트 완료 여부



설치 실무 가이드

방향성 고려사항

NON RETURN VALVE는 모든 방향으로 설치 가능하나, 다음 사항을 고려해야 합니다:

• 유지보수 접근성 확보
• 중력에 의한 이물질 축적 방지
• 압력 손실 최소화를 위한 직선 구간 확보

연결부 처리

체크포인트:
□ 나사산 실링제 적용
□ 토크 규격 준수
□ 누설 검사 완료
□ 필터 방향 확인



4. 성능 최적화를 위한 기술적 고려사항

압력 손실 최소화 전략

최적화 요소	일반 밸브	WITT 체크밸브	개선 효과
개방 압력	10-50 mbar	3 mbar	83% 감소
압력 강하	높음	최소화	에너지 절약
응답 속도	느림	즉시	안전성 향상

유량 특성 분석

체크밸브의 유량 특성은 Cv값(유량 계수)으로 표현되며, 다음 공식으로 계산됩니다:

Q = Cv × √(ΔP × ρ)

여기서:

• Q: 유량 (m³/h)
• Cv: 유량 계수
• ΔP: 압력차 (bar)
• ρ: 가스 밀도 (kg/m³)



5. 문제 해결 및 트러블슈팅 가이드

일반적인 문제점 및 해결책

문제 1: 밸브 개방 지연

원인 분석:

• 필터 막힘으로 인한 압력 손실
• 스프링 장력 이상
• 이물질에 의한 디스크 고착

해결 방법:

1. 필터 청소 또는 교체
2. 밸브 분해 점검
3. 시스템 플러싱 실시

문제 2: 역류 발생

원인 분석:

• 밸브 시트 손상
• 엘라스토머 밀봉재 열화
• 부적절한 설치

해결 방법:

1. 밀봉재 교체
2. 설치 방향 재확인
3. 압력 테스트 실시

예방적 유지보수 스케줄

점검 주기	점검 항목	기준값
일일	외관 점검	누설 없음
주간	압력 강하 측정	설계값 ±10%
월간	필터 청소	차압 <5 mbar
연간	완전 분해 점검	제조사 기준

---

FAQ

Q1: NON RETURN VALVE의 개방압력 3mbar는 어떤 의미인가요?

A1: 개방압력 3mbar는 밸브가 열리기 시작하는 최소 압력차를 의미합니다. 이는 매우 낮은 값으로 저압 시스템에서도 원활한 작동을 보장합니다.



Q2: 체크밸브의 품질지표는 무엇인가요? 개방압력이 낮은것도 품질지표중 하나인가요?

A6: 체크밸브의 주요 품질지표는 ①밀봉성능(누설율), ②응답속도, ③압력손실, ④내구성, ⑤개방차압 정확도입니다. 개방차압이 낮으면 ②응답속도가 빨라져 즉시 보호기능을 발휘하고, ③전체 압력손실이 최소화되어 시스템 효율성이 향상됩니다. 특히 저압 시스템에서는 낮은 개방차압이 핵심 품질지표로 작용하여 전체적인 시스템 성능을 좌우합니다.



Q3: 타사 체크밸브는 개방압력값이 여러개 있는걸 봤습니다. 개방압력값이 여러개 있는 이유는 무엇인가요?

A5: 개방압력값이 여러개 제공되는 이유는 다양한 운영 조건에 맞춰 최적화하기 위함입니다. 저압 시스템(3-10mbar), 중압 시스템(50-100mbar), 고압 시스템(200mbar 이상) 등 적용 환경에 따라 선택할 수 있어 에너지 효율성과 안전성을 동시에 확보할 수 있습니다.



Q4: 체크밸브를 수평으로 설치해도 문제없나요?

A2: WITT 체크밸브는 모든 방향 설치가 가능합니다. 다만 유지보수 편의성과 이물질 축적 방지를 고려하여 설치 방향을 결정하시기 바랍니다.



Q5: 바이오가스용과 일반 가스용 체크밸브의 차이점은 무엇인가요?

A3: 바이오가스용은 부식성 환경을 고려하여 스테인리스 스틸 재질을 사용하며, 특별한 밀봉재를 적용하여 내구성을 향상시켰습니다.



Q6: 체크밸브 교체 주기는 어떻게 결정하나요?

A4: 운영 환경에 따라 다르지만, 일반적으로 3-5년 주기로 교체를 권장합니다. 정기 점검을 통해 성능 저하 시 조기 교체를 고려하세요.





※ 본 블로그의 모든 내용은 신뢰할 수 있는 출처에 기반하고 있으나, 실제 적용 시에는 반드시 전문가와 상의하시기 바랍니다.



출처

한국가스안전공사. (2023). 가스 안전 설비 설치 및 운영 지침. 한국가스안전공사.

산업통상자원부. (2024). 산업 안전 기준 및 체크밸브 적용 규정. 산업통상자원부 고시 제2024-15호.

대한기계학회. (2023). 유체기계 설계 및 운영 매뉴얼. 대한기계학회 출판부.

WITT-Gasetechnik GmbH & Co KG. (2024). Non-Return Valves Technical Documentation. Retrieved from https://www.wittgas.com/products/gas-safety-equipment/non-return-valves/
