독일 WITT 논리턴 밸브 — 모델별 특징과 선정 가이드

WITT 논리턴 밸브 ULTRA 10부터 NV800까지 — 모델별 특징과 선정 가이드

개방압 4mbar의 초저압 특화 ULTRA 시리즈부터 300bar 고압 대응 모델까지, 가스 역류를 차단하는 WITT 논리턴 밸브 전 모델의 접속·오더번호를 정리합니다

---

핵심 정리:

1. 논리턴 밸브는 가스 역류와 의도치 않은 가스 혼합을 차단하는 안전장치로, WITT 전 제품은 출고 전 100% 개별 테스트를 거치며 DIN EN ISO 5175-2에 적합하게 설계됩니다.
2. ULTRA 시리즈는 개방압 3~5mbar의 저압 특화형으로 바이오가스·열처리 등 mbar가 아까운 저압 공정에, 표준 NV 시리즈는 압력·용도별(최대 60bar, 대유량 14,000m³/h)로 선택합니다.
3. 수소·부식성 가스·고순도 가스에는 스테인리스(1.4305) 사양을, 아세틸렌·고온(70°C 이상)·부식환경에는 씰과 하우징을 조합하는 커스텀 모델(ULTRA 12/22/32/37/42)을 선택합니다.

---

안녕하세요 WITTGUY 입니다.

산소 라인에 연료가스가 스며들거나, 바이오가스 배관에서 공기가 역류하는 상황은 눈에 보이지 않게 진행되다가 큰 사고로 이어집니다. 논리턴 밸브는 이런 가스 역류를 막는 가장 기본적인 안전장치인데, 막상 고르려고 하면 개방압·최대압력·유량·재질 조건이 얽혀 있어 쉽지 않습니다. 본 포스트에서는 독일 WITT-Gasetechnik 논리턴 밸브의 황동 16종과 스테인리스 15종을 특징·접속·오더번호와 함께 한 번에 정리합니다.

---

목차

1. 논리턴 밸브의 역할 — 그리고 개방압이 중요한 이유
2. 라인업 한눈에 보기
3. BRASS(황동) 모델 상세 사양 및 오더번호
4. STAINLESS STEEL(스테인리스 1.4305) 모델 상세 사양 및 오더번호
5. 선정 시 체크포인트

---

1. 논리턴 밸브의 역할 — 그리고 개방압이 중요한 이유

실무 핵심: 논리턴 밸브 선정의 숨은 포인트는 "얼마나 낮은 압력에서 열리는가(개방압)"입니다. 개방압이 높으면 그만큼 공정 압력을 잡아먹습니다.

논리턴 밸브[NV]는 정방향 흐름에만 열리고 역방향 흐름을 차단해 가스 역류와 의도치 않은 가스 혼합을 방지합니다. 문제는 밸브가 열리는 데 필요한 최소 압력, 즉 개방압입니다. 바이오가스나 열처리 설비처럼 수십 mbar로 운전하는 저압 공정에서는 개방압 250mbar짜리 밸브를 달면 공정이 성립하지 않습니다. WITT ULTRA 시리즈가 개방압 3~5mbar라는 초저개방압과 유량 최적화 설계(낮은 압력손실, 저소음)로 저압 공정의 표준이 된 이유입니다.

---

2. 라인업 한눈에 보기

실무 핵심: ① 배관 구경 ② 운전 압력(저압이면 ULTRA) ③ 재질(수소·부식성이면 스테인리스) 순서로 좁히면 모델이 나옵니다.

구분	모델	접속	개방압	최대 압력	선택 포인트
ULTRA 시리즈 (저압 특화)	ULTRA 10	1/2"	4 mbar	16 bar	컴팩트 기본형
	ULTRA 20	1/2"~1"	4 mbar	16 bar	열처리·바이오가스
	ULTRA 30	1"~1.1/2"	5 mbar	20 bar	중구경
	ULTRA 35	1.1/2"~2", DN40/50	약 3 mbar	16 bar	바이오가스 탈황, EN 746-2 인증, 8,100m³/h
	ULTRA 40	2.1/2"	5 mbar	20 bar	시리즈 최대 구경
표준 NV 시리즈	NV 654	1/8"	약 30 mbar	60 bar (O₂ 30)	시리즈 최고압, 초소형
	NV100	1/8"~3/8"	약 30 mbar	25 bar	소구경 범용
	NV 600H	1/2"~1"	약 250 mbar	40 bar	고압용
	NV 70/70U	3/4"~1.1/2"	4 mbar	16 bar	열처리설비 EN 746-2 인증
	NV 300	1"~DN32	약 3.5 mbar	16 bar	EN 746-2 인증, 3,260m³/h
	NV800	DN 80	약 6-8 mbar	10 bar	시리즈 최대 유량 14,000m³/h

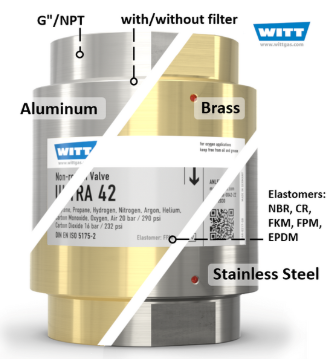

ULTRA 짝수+2 모델(12/22/32/37/42)은 각 기본형의 커스텀 사양으로, 하우징(황동/스테인리스/알루미늄)과 씰(NBR/CR, FPM/FKM, EPDM/FFKM) 조합을 자유롭게 선택할 수 있습니다. 스테인리스 전용 모델로는 654-ES(60bar)와 800-ES(300bar, 부식성 가스)가 있습니다.

아래 상세 표의 모델명을 클릭하면 WITT 공식 제품 페이지로 이동합니다. 접속 표기의 IG는 암나사, AG는 수나사, RH는 오른나사입니다.

---

3. BRASS(황동) 모델 상세 사양 및 오더번호

3.1 ULTRA 10

저압 애플리케이션용 컴팩트 모델, 개방압 4mbar, 최대 16bar, 저소음, DIN EN ISO 5175-2, EN 746-2 적용 가능

ULTRA 10

접속	ORDER NO.
G 1/2 RH	034-003
1/2" NPT	034-007

3.2 ULTRA 12

ULTRA 10의 커스텀 사양, 부식환경·아세틸렌·70°C 이상 고온용 재질 조합 가능

ULTRA 12

접속	ORDER NO.
G 1/2 RH (no/NBR/CR/brass)	034-001
G 1/2 RH (yes/NBR/CR/aluminum)	034-005
G 1/2 RH (yes/FPM/FKM/brass)	034-006

※ 커스텀 모델은 (필터/씰 o-ring/씰 밸브/하우징) 재질 조합에 따라 오더번호가 달라지며, 가격은 별도 문의(prices on demand)입니다.

3.3 ULTRA 20

열처리 설비·바이오가스 등 저압 공정용, 개방압 4mbar, 최대 16bar, DIN EN ISO 5175-2, EN 746-2 적용 가능

ULTRA 20

접속	ORDER NO.
G 1/2 RH	036-022
1/2" NPT	036-024
G 3/4 RH	036-014
3/4" NPT	036-020
G 1 RH	036-015
1" NPT	036-021

3.4 ULTRA 22

ULTRA 20의 커스텀 사양, 알루미늄 경량 사양·ISOLAST 고성능 씰 등 선택 가능

ULTRA 22

접속	ORDER NO.
G 1 RH (no/EPDM/EPDM/brass)	036-001
G 1 RH (no/NBR/CR/brass)	036-003
G 1 RH (yes/NBR/CR/aluminum)	036-008
G 1 RH (yes/ISOLAST/ISOLAST/aluminum)	036-009
G 1/2 RH (yes/FPM/FPM/brass)	036-013

※ 커스텀 모델은 (필터/씰 o-ring/씰 밸브/하우징) 재질 조합에 따라 오더번호가 달라지며, 가격은 별도 문의(prices on demand)입니다.

3.5 ULTRA 30

중구경(1"~1.1/2") 저압용, 개방압 5mbar, 최대 20bar, DIN EN ISO 5175-2

ULTRA 30

접속	ORDER NO.
G 1 RH	033-024
1" NPT	033-033
G 1.1/4 RH	033-025
1.1/4" NPT	033-004
G 1.1/2 RH	033-001
1.1/2" NPT	033-007

3.6 ULTRA 32

ULTRA 30의 커스텀 사양, EPDM 씰·스테인리스 하우징 등 조합 가능

ULTRA 32

접속	ORDER NO.
G 1.1/2 RH (yes/EPDM/EPDM/brass)	033-009
G 1.1/2 RH (yes/NBR/CR/stainless steel)	033-010

※ 커스텀 모델은 (필터/씰 o-ring/씰 밸브/하우징) 재질 조합에 따라 오더번호가 달라지며, 가격은 별도 문의(prices on demand)입니다.

3.7 ULTRA 35

바이오가스 탈황 시스템에 최적, 열처리설비용 EN 746-2 인증, 시리즈 최저 개방압(약 3mbar), 최대 16bar, 대유량 8,100m³/h, 플랜지(DN40/50) 지원

ULTRA 35

접속	ORDER NO.
G 1.1/2 RH	400038024
1.1/2" NPT	400038062
G 2 RH	400038008
2" NPT	400038045
DN 40 / PN 40 (루즈 플랜지+o-ring)	400038A005
DN 50 / PN 40 (루즈 플랜지+o-ring)	400038A006

3.8 ULTRA 37

ULTRA 35의 커스텀 사양, 부식환경·고온용 재질 조합 가능

ULTRA 37

접속	ORDER NO.
G 1.1/2 RH (yes/EPDM/EPDM/brass)	038-XXX
G 1.1/2 RH (yes/NBR/CR/stainless steel)	038-XXX

※ 커스텀 모델은 (필터/씰 o-ring/씰 밸브/하우징) 재질 조합에 따라 오더번호가 달라지며, 가격은 별도 문의(prices on demand)입니다.

3.9 ULTRA 40

시리즈 최대 구경(2.1/2"), 개방압 5mbar, 최대 20bar, 대형 배관 저압 공정용

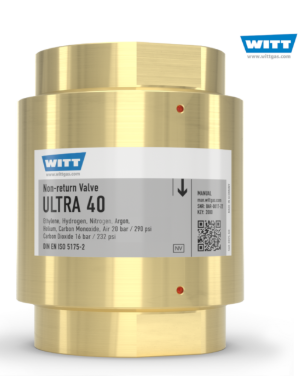

ULTRA 40

접속	ORDER NO.
G 2.1/2 RH	035-001
2.1/2" NPT	035-004

3.10 ULTRA 42

ULTRA 40의 커스텀 사양, FPM/FKM 씰 등 조합 가능

ULTRA 42

접속	ORDER NO.
G 2.1/2 RH (yes/FPM/FKM/stainless steel)	035-007

※ 커스텀 모델은 (필터/씰 o-ring/씰 밸브/하우징) 재질 조합에 따라 오더번호가 달라지며, 가격은 별도 문의(prices on demand)입니다.

3.11 NV 654

시리즈 중 최고 사용압력 60bar(O₂: 30bar), 초소형 인라인 타입, 개방압 약 30mbar, 유량 130m³/h

NV 654

접속	ORDER NO.
G 1/8 RH (IG→AG)	120003037

3.12 NV100

소구경 범용 모델(1/8"~3/8"), 최대 25bar, 개방압 약 30mbar, 유량 130m³/h

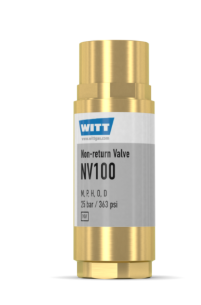

NV100

접속	ORDER NO.
G 1/8 RH	100145001
G 1/4 RH	100145002
G 3/8 RH	100145003
1/4" NPT	100145005
3/8" NPT	100145007

3.13 NV 600H

고압용(최대 40bar), 개방압 약 250mbar, 유량 1,900m³/h, DIN 8521-2

NV 600H

접속	ORDER NO.
G 1/2 RH	037-042
G 3/4 RH	037-035
G 1 RH	037-039
1/2" NPT	037-085
1" NPT	037-082

3.14 NV 70

열처리설비용 EN 746-2 인증, 개방압 4mbar, 최대 16bar, 유량 1,120m³/h, 파이프라인 피팅 연계형(AGS→MG)

NV 70 / 70U

접속	ORDER NO.
G 3/4 RH	123-009
G 1 RH	123-012
G 1.1/4 RH	123-014
G 1.1/2 RH	123-015

3.15 NV 70U

NV 70의 역방향 흐름(MG→AGS) 사양, 동일 인증·성능

접속	ORDER NO.
G 3/4 RH	123-016
G 1 RH	123-018
G 1.1/4 RH	123-056
G 1.1/2 RH	123-045

※ 제품 사진은 NV 70 항목의 사진(우측 유닛)을 참고하시기 바랍니다.

3.16 NV 300

열처리설비용 EN 746-2 인증, 개방압 약 3.5mbar, 최대 16bar, 유량 3,260m³/h, 플랜지(DN32) 지원

NV 300

접속	ORDER NO.
G 1 RH	300038002
G 1.1/4 RH	300038031
1" NPT	300038058
1.1/4" NPT	300038065
DN 32 / PN 40 (루즈 플랜지, o-ring 포함)	300038A009

3.17 NV800

시리즈 최대 유량 14,000m³/h, 대형 배관용(DN 80), 용접 넥 플랜지로 설치·해체 용이, 열처리설비용 EN 746-2 인증, 개방압 약 6-8mbar, 최대 10bar

NV800

접속	ORDER NO.
DN 80 / PN 16 (플랜지)	080-001

---

4. STAINLESS STEEL(스테인리스 1.4305) 모델 상세 사양 및 오더번호

4.1 ULTRA 10

수소·부식성 가스·고순도 가스용, 개방압 4mbar, 최대 16bar, DIN EN ISO 5175-1/-2

ULTRA 10

접속	ORDER NO.
G 1/2 RH	034-004
1/2" NPT	034-008

4.2 ULTRA 12

ULTRA 10의 커스텀 사양, FFKM 고성능 씰 적용(내화학성 강화)

ULTRA 12

접속	ORDER NO.
G 1/2 RH	034-013

※ 커스텀 모델은 (필터/씰 o-ring/씰 밸브/하우징) 재질 조합에 따라 오더번호가 달라지며, 가격은 별도 문의(prices on demand)입니다.

4.3 ULTRA 20

열처리·바이오가스 등 저압 공정용, 개방압 4mbar, 최대 16bar, DIN EN ISO 5175-1/-2

ULTRA 20

접속	ORDER NO.
G 1/2 RH	036-023
1/2" NPT	036-025
G 3/4 RH	036-016
3/4" NPT	036-018
G 1 RH	036-017
1" NPT	036-019

4.4 ULTRA 22

ULTRA 20의 커스텀 사양, EPDM 씰·무필터 사양

ULTRA 22

접속	ORDER NO.
G 1/2 RH	036-007

※ 커스텀 모델은 (필터/씰 o-ring/씰 밸브/하우징) 재질 조합에 따라 오더번호가 달라지며, 가격은 별도 문의(prices on demand)입니다.

4.5 ULTRA 30

중구경(1"~1.1/2") 저압용, 개방압 약 5mbar, 최대 20bar

ULTRA 30

접속	ORDER NO.
G 1 RH	033-026
1" NPT	033-034
G 1.1/4 RH	033-027
1.1/4" NPT	033-005
G 1.1/2 RH	033-006
1.1/2" NPT	033-008

4.6 ULTRA 32

ULTRA 30의 커스텀 사양, NBR/CR 씰+필터 사양

ULTRA 32

접속	ORDER NO.
G 1.1/2 RH	033-010

※ 커스텀 모델은 (필터/씰 o-ring/씰 밸브/하우징) 재질 조합에 따라 오더번호가 달라지며, 가격은 별도 문의(prices on demand)입니다.

4.7 ULTRA 35

바이오가스·열처리설비용 EN 746-2 인증, 최저 개방압(약 3mbar), 최대 16bar, 대유량 8,100m³/h

ULTRA 35

접속	ORDER NO.
G 1.1/2 RH	400038-014
1.1/2" NPT	400038-085
G 2 RH	400038-022
2" NPT	400038-092

4.8 ULTRA 37

ULTRA 35의 커스텀 사양, EPDM 씰·무필터 사양

ULTRA 37

접속	ORDER NO.
G 1.1/2 RH	038-XXX

※ 커스텀 모델은 (필터/씰 o-ring/씰 밸브/하우징) 재질 조합에 따라 오더번호가 달라지며, 가격은 별도 문의(prices on demand)입니다.

4.9 ULTRA 40

시리즈 최대 구경(2.1/2"), 개방압 약 5mbar, 최대 20bar

ULTRA 40

접속	ORDER NO.
G 2.1/2 RH	035-006
2.1/2" NPT	035-005

4.10 ULTRA 42

ULTRA 40의 커스텀 사양, FPM/FKM 씰+필터 사양

ULTRA 42

접속	ORDER NO.
G 2.1/2 RH	035-007

※ 커스텀 모델은 (필터/씰 o-ring/씰 밸브/하우징) 재질 조합에 따라 오더번호가 달라지며, 가격은 별도 문의(prices on demand)입니다.

4.11 654-ES

최고 사용압력 60bar(O₂: 30bar), 초소형 인라인 타입, 개방압 약 30mbar, 유량 130m³/h

654-ES

접속	ORDER NO.
G 1/8 RH (IG→AG)	120403033

4.12 NV 100

소구경 컴팩트 모델, 최대 25bar, 개방압 약 30mbar, 유량 130m³/h

NV 100

접속	ORDER NO.
G 1/4 RH	145GRS-009

4.13 NV 600H

고압용(최대 40bar), 개방압 약 250mbar, 유량 1,900m³/h, DIN 8521-2

NV 600H

접속	ORDER NO.
G 1/2 RH	037-064
G 3/4 RH	037-065
G 1 RH	037-048
1" NPT	037-084

4.14 NV 300

열처리설비용 EN 746-2 인증, 개방압 약 3.5mbar, 최대 16bar, 유량 3,260m³/h

NV 300

접속	ORDER NO.
G 1 RH	038-064
G 1.1/4 RH	038-072
1.1/4" NPT	038-061

4.15 800-ES

초고압 300bar 대응(시리즈 전체 중 최고압), 부식성 가스에 특히 적합, 열처리설비용 EN 746-2 인증, 수나사 인라인 타입

800-ES

접속	ORDER NO.
1/4" NPT (AG→AG)	311-002

---

5. 선정 시 체크포인트

1. 운전 압력과 개방압: 저압 공정(바이오가스, 열처리, 배기 라인)은 ULTRA 시리즈(3~5mbar)나 NV 300(3.5mbar)을, 일반 공정은 NV100·NV 600H 등 표준형을 선택합니다.
2. 최대 사용 압력: 표준 모델은 10~25bar, NV 600H는 40bar, NV 654/654-ES는 60bar, 초고압·부식성 환경은 800-ES(300bar)가 대응합니다.
3. 유량 확인: 배관 구경만 맞추지 말고 최대 유량(air max. 기준)을 확인합니다. 대유량 설비는 ULTRA 35(8,100m³/h), NV 300(3,260m³/h), NV800(14,000m³/h)이 대상입니다.
4. 열처리 설비(EN 746-2): 열처리 플랜트 인증이 필요한 경우 ULTRA 35, NV 70/70U, NV 300, NV800 등 EN 746-2 인증 모델을 선택합니다.
5. 가스·환경과 재질: 수소·부식성·고순도 가스는 스테인리스 사양, 아세틸렌·70°C 이상 고온·경량화가 필요하면 커스텀 모델(ULTRA 12/22/32/37/42)에서 씰·하우징 조합을 지정합니다.

---

FAQ

Q1. 논리턴 밸브만 달면 역화도 막을 수 있나요?

👉 핵심 요약: 아니요, 화염이 발생하는 공정에는 역화방지기가 필요합니다

논리턴 밸브는 가스의 역류를 막는 장치이고, 이미 발생한 역화 화염을 소염하는 기능은 없습니다. 용접·절단·연소 공정처럼 화염이 존재하는 곳에는 화염방지 소결체[FA]와 온도감응 차단밸브[TV]까지 갖춘 역화방지기를 설치해야 합니다. 자세한 내용은 블로그의 역화방지기 선정 가이드 포스트를 참고하시기 바랍니다.

---

Q2. ULTRA 시리즈와 표준 NV 시리즈는 어떻게 다른가요?

👉 핵심 요약: ULTRA는 저압 공정 특화, NV는 압력·용도별 표준형입니다

ULTRA 시리즈는 개방압 3~5mbar의 초저개방압과 유량 최적화 밸브 설계로 저압·대유량 공정에 특화되어 있고, 소음과 밸브 떨림(fluttering)이 없어 수명도 깁니다. 표준 NV 시리즈는 개방압 30~250mbar 수준이지만 최대 60bar까지의 사용 압력, 초소형(NV 654)부터 DN80 대구경(NV800)까지 폭넓은 선택지를 제공합니다.

---

Q3. 바이오가스 설비에는 어떤 모델이 맞나요?

👉 핵심 요약: 탈황 시스템 기준으로 설계된 ULTRA 35가 최적입니다

바이오가스는 압력이 낮고 유량 변동이 커서 개방압이 낮은 모델이 필수입니다. ULTRA 35는 시리즈 최저 개방압(약 3mbar)에 바이오가스 탈황 시스템을 겨냥해 설계되었고, 열처리설비용 EN 746-2 인증과 DN40/50 플랜지 접속까지 갖추고 있습니다. 소구경 라인이라면 같은 저개방압 계열인 ULTRA 20도 대응합니다.

---

Q4. 커스텀 모델(ULTRA 12/22/32/37/42)은 언제 선택하나요?

👉 핵심 요약: 부식환경, 아세틸렌, 70°C 이상 고온, 경량화가 필요할 때입니다

기본형의 표준 사양(NBR 씰, 황동 하우징)으로 대응이 어려운 조건 — 부식성 환경, 아세틸렌, 70°C/158°F 이상의 고온, 경량 설계 — 에서는 커스텀 모델을 선택해 하우징(황동/스테인리스/알루미늄)과 씰(NBR/CR, FPM/FKM, EPDM/FFKM), 필터 유무를 조합합니다. 오더번호는 조합 확정 후 부여되며 가격은 별도 견적입니다.

---

Q5. 견적 문의 시 어떤 정보를 알려드려야 하나요?

👉 핵심 요약: 가스 종류, 압력, 온도, 유량, 접속 규격 다섯 가지입니다

씰 재질과 가격은 가스 종류와 운전 조건에 따라 달라지므로, 문의 시 가스 종류, 운전 압력(최소/최대), 온도, 최대 유량, 접속 규격을 함께 알려주시면 표준 씰 적용 가능 여부와 정확한 모델·견적을 빠르게 안내받으실 수 있습니다.

---
