개요
현대 제조 산업에서 레이저 절단 기술은 정밀도와 생산성의 기준으로 자리매김하고 있습니다. 본 기술 보고서는 기존 레이저 절단 시스템의 성능을 한 단계 격상시킬 수 있는 WITT社의 가스 혼합 시스템 적용 방안에 대해 심층적으로 분석합니다. 특히, 설비 추가 장착(Retrofitting)의 용이성에 초점을 맞추어, 절단 품질 향상, 공정 속도 증대, 그리고 운영 효율성 개선을 통한 비용 절감 효과를 기술합니다.
1. 레이저 절단 공정에서 혼합 가스의 역할과 효용성
특정 비율로 정밀하게 제어된 질소-산소 혼합 가스는 레이저 절단 공정에서 단일 가스 사용 대비 우수한 결과를 도출합니다. 중후판 금속 재료 가공 시, 혼합 가스는 산화 반응 제어 및 드로스(dross) 또는 버(burr) 생성을 현저히 억제하여, 절단면의 조도와 정밀도를 향상시킵니다. 이는 후속 가공 단계의 최소화 또는 생략을 가능하게 하여 전체 생산 리드타임을 단축시키고, 소재 손실 감소 및 품질 균일성 확보에 기여합니다. 본 기술은 일반강, 스테인리스강, 알루미늄 합금 등 다양한 금속 소재에 효과적으로 적용될 수 있습니다.

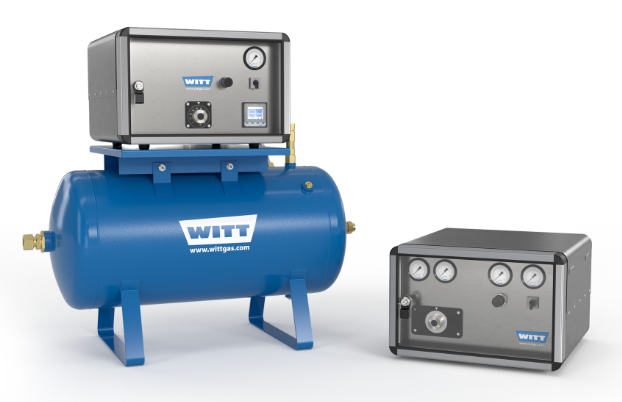

2. WITT 레이저 가스 혼합 시스템의 기술적 사양 및 이점
WITT社가 공급하는 레이저 가스 혼합 시스템은 기존 설비와의 높은 호환성을 바탕으로 유연한 성능 개선을 지원합니다. 핵심 기술 사양은 다음과 같습니다.
- 광범위한 혼합 비율 설정: 소재의 종류, 두께 및 요구되는 절단 품질에 따라 최적의 가스 혼합 비율을 사용자가 직접 설정할 수 있는 유연성을 제공합니다. (시스템은 최대 438 Nm³/h의 유량과 최대 40 bar의 입구 압력을 처리할 수 있도록 설계됨)
- 출처: WITT Gasetechnik. (2025). Technical Data Sheet: Laser Gas Mixing Systems.
- 공급 압력 안정화 메커니즘: 내장된 정압 조절 장치(Integrated Constant Pressure Control)는 외부 가스 공급 라인의 압력 변동에 관계없이 일정한 압력으로 혼합 가스를 레이저 헤드에 공급하여, 공정의 안정성을 보장합니다.
- 일관된 고품질 가스 공급: 정교한 가스 혼합 기술을 통해 지속적으로 균질한 고품위 혼합 가스를 생성하며, 다양한 작동 압력 범위에서도 신뢰성 높은 성능을 유지합니다.
3. 시스템 운영 및 외부 시스템과의 연동
WITT 가스 혼합 시스템은 다양한 제조사의 레이저 절단 장비에 용이하게 통합될 수 있도록 설계되었습니다. 시스템의 제어는 모델별로 기계식 로터리 밸브(Mechanical Rotary Valve) 또는 사용자 친화적인 터치 디스플레이 기반의 전자 제어 유닛을 통해 이루어집니다. 특히 전자 제어 방식의 경우, 이더넷(Ethernet), RS232, 4-20mA 아날로그 출력, OPC-UA 등 산업 표준 인터페이스를 지원하여, 상위 제어 시스템(예: PLC, SCADA)과의 데이터 교환 및 원격 제어가 가능합니다.
4. 공정 신뢰성 강화 및 안전 대책
공정의 신뢰성과 작업자의 안전을 확보하기 위해 WITT 가스 혼합 시스템에는 포괄적인 모니터링 및 안전 기능이 내장되어 있습니다. 주요 기능으로는 유입 가스 압력 감지, 혼합 가스 내 산소 농도 실시간 분석, 시스템 내부 온도 모니터링, 디지털 압력 값 표시 등이 있으며, 중요 공정 변수의 기록 및 사용자 확인 기능을 통해 철저한 공정 관리가 가능합니다. 설정된 안전 범위를 벗어나는 긴급 상황 발생 시, 시청각 경보와 함께 시스템의 자동 정지 절차가 활성화되어 잠재적 위험을 방지합니다.
결론 및 제언
WITT社의 레이저 가스 혼합 시스템은 기존 레이저 절단 설비의 잠재력을 최대한 발휘하도록 지원하는 효과적인 투자입니다. 손쉬운 통합 과정, 정밀한 공정 제어, 높은 신뢰성의 가스 공급, 그리고 강화된 안전 기능을 통해 절단 공정의 품질, 속도, 비용 효율성을 동시에 개선할 수 있습니다. 이는 제조업체의 시장 경쟁력 강화에 직접적으로 기여할 것으로 판단됩니다.
질의응답 (FAQ)
- Q: WITT 가스 혼합기는 현재 운영 중인 모든 레이저 절단 장비에 추가 설치가 가능합니까? A: WITT 가스 혼합기는 다양한 레이저 절단 시스템과의 호환을 목표로 개발되었으나, 최적의 성능과 안전을 위해 설치 전 해당 장비 모델과의 기술적 부합성을 전문가와 상담하여 주시기 바랍니다.
- Q: 가스 혼합 비율의 설정 및 변경은 어떤 방식으로 진행됩니까? A: 시스템 모델에 따라 정밀 다이얼 또는 밸브를 이용한 기계적 수동 방식과, 터치스크린 인터페이스를 통한 직관적인 전자식 자동 방식으로 제공되어 사용 환경에 맞춰 선택할 수 있습니다.
- Q: 가스 혼합기 사용이 실제 비용 절감으로 이어지는 주요 요인은 무엇입니까? A: 고품질 절단으로 인한 후처리 공정 축소, 소재 불량률 감소, 그리고 절단 속도 증대로 인한 단위 시간당 생산성 향상이 직접적인 비용 절감 요인입니다. 또한, 가스 사용 효율 최적화를 통해 소모품 비용 절감도 기대할 수 있습니다.
- Q: 시스템 운영 중 안전을 확보하기 위한 핵심 안전 장치들은 무엇입니까? A: 주요 안전 장치로는 입구 압력 상시 감시, 혼합 가스 내 산소 농도 분석 시스템, 과열 방지를 위한 온도 센서, 디지털 압력 게이지 등이 있으며, 이들은 설정된 임계값 이탈 시 경보 발생 및 자동 시스템 정지 기능을 수행합니다.
- Q: 혼합되는 가스의 품질 및 농도 일관성은 어떻게 유지됩니까? A: WITT의 정교한 가스 혼합 알고리즘과 고정밀 질량 유량 제어기(Mass Flow Controller, MFC) 또는 기계식 혼합 밸브(모델에 따라 상이)는 지속적으로 목표한 혼합 비율과 높은 순도의 가스를 공급하며, 내장된 압력 제어 시스템이 이를 안정적으로 뒷받침합니다.
