안녕하세요 WITTGUY 입니다.
산업 현장에서 폭굉방지기(Inline Detonation Flame Arrester) 적용을 검토할 때, "점화원에서 방지기까지의 거리가 너무 멀면 폭굉방지기를 쓰면 안 된다"는 질문을 자주 받습니다. 직관적으로는 그럴듯해 보이는 이 판단이, 실제로는 반대입니다.
이번 포스팅에서는 Flammer GmbH의 공식 기술 문서(Definition Deto & Defla 2024, Explanation Stable & Instable Detonation 2024)와 제품 데이터시트(1002-0010-36 Issue 2026-03-21, 1002-0024-76 Issue 2023-07-20)를 기반으로, L/D 비율의 올바른 해석과 폭굉방지기 선택 기준을 정확하게 설명하겠습니다.
목차
- 폭연과 폭굉의 정의
- L/D 비율이란 무엇인가
- DDT 전이 구간 — 가장 위험한 구간
- 안정 폭굉과 불안정 폭굉의 차이
- 폭굉방지기는 설치 거리에 제한이 없다
- 가스 그룹별 L/D 기준
- Flammer 폭굉방지기 제품 사양 비교
- 실무 적용 체크리스트
1. 폭연과 폭굉의 정의
화염방지기(Flame Arrester) 선택의 핵심은 해당 배관에서 발생하는 화염이 폭연(Deflagration)인지 폭굉(Detonation)인지를 판단하는 것입니다.
| 구분 | 폭연 (Deflagration) | 폭굉 (Detonation) |
| 화염 전파 속도 | 음속 이하 (Subsonic) | 음속 이상 (Supersonic) |
| 전파 메커니즘 | 열전도 및 확산 | 충격파 (Shock wave) |
| 압력 상승 수준 | 수 bar 수준 | 수십 ~ 수백 bar |
| 예측 가능성 | 상대적으로 예측 용이 | 안정 폭굉은 예측 가능, 불안정 폭굉은 불규칙 |
| 적용 방지기 | 폭연방지기 (DEF) | 폭굉방지기 (DET) |
폭연은 음속 이하의 화염 전파이며, 폭굉은 음속 이상의 화염 전파입니다. 이 두 가지를 구분하는 핵심 기준이 바로 점화원과 화염방지기 사이의 거리(L)와 배관 내경(D)의 비율, 즉 L/D입니다.
2. L/D 비율이란 무엇인가

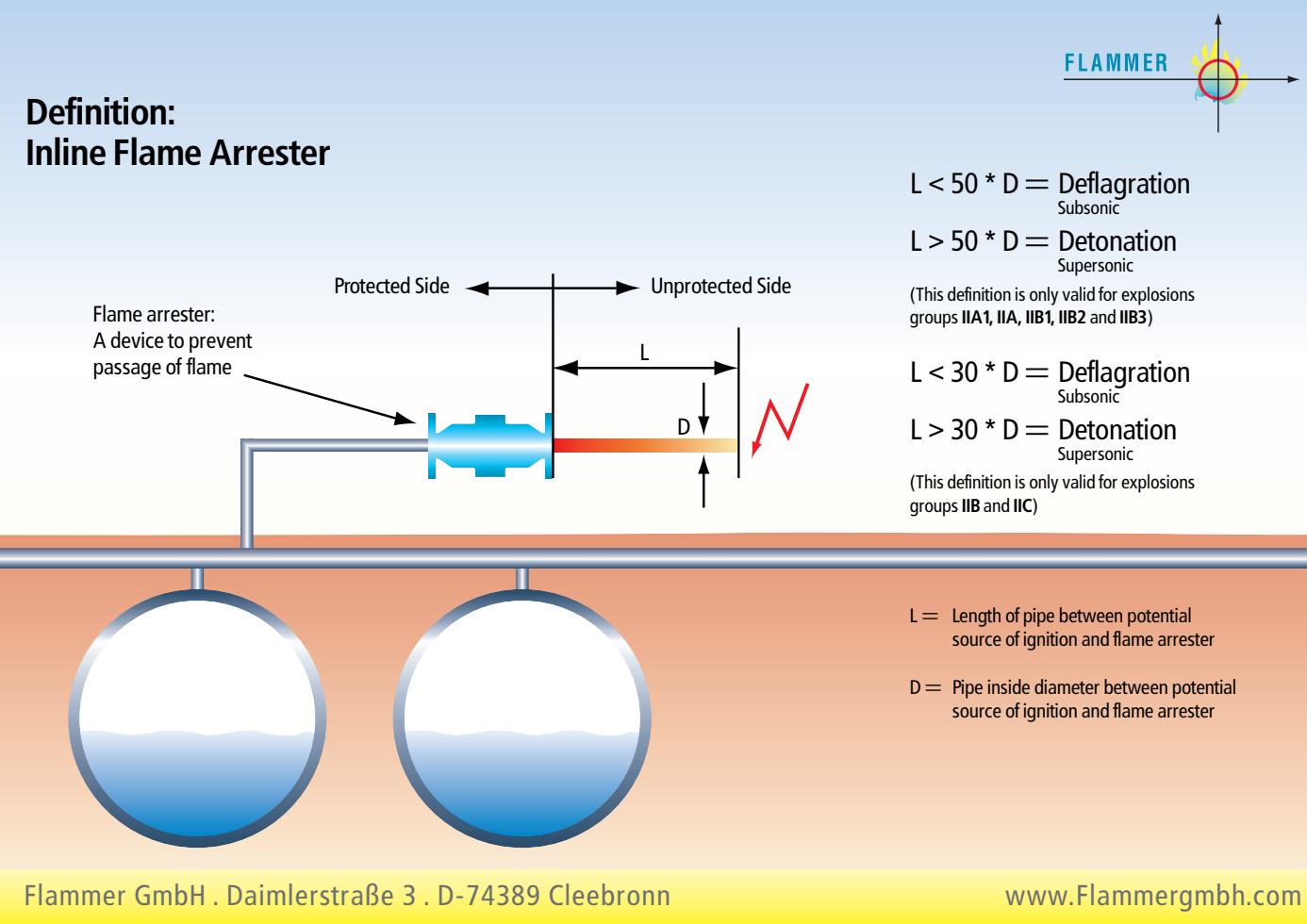

L/D 비율 = 점화원과 화염방지기 사이의 배관 길이(L) ÷ 배관 내경(D)
L은 점화원과 화염방지기 사이의 배관 길이이며, D는 동일 구간의 배관 내경입니다.
L/D는 "이 배관 조건에서 어떤 유형의 화염방지기를 선택해야 하는가"를 결정하는 선택 기준입니다. 제품의 성능 한계를 뜻하는 수치가 아닙니다.

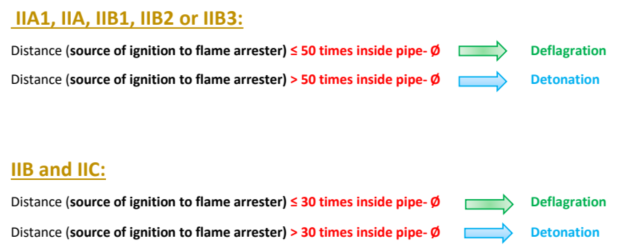

| 폭발 그룹 | L/D 조건 | 화염 분류 | 필요 제품 |
| IIA1, IIA, IIB1, IIB2, IIB3 | L ≤ 50×D | 폭연 | 폭연방지기 (DEF) |
| IIA1, IIA, IIB1, IIB2, IIB3 | L > 50×D | 폭굉 | 폭굉방지기 (DET) |
| IIB, IIC | L ≤ 30×D | 폭연 | 폭연방지기 (DEF) |
| IIB, IIC | L > 30×D | 폭굉 | 폭굉방지기 (DET) |
핵심 정리: L/D는 제품 성능의 한계가 아니라 화염 유형을 판단하는 선택 기준입니다. 이 수치를 초과했다고 해서 더 위험해지는 것이 아니라, 화염 유형이 폭굉으로 전환되었음을 의미합니다.
3. DDT 전이 구간 — 가장 위험한 구간
L/D 기준값 근방에서는 폭연에서 폭굉으로 전이되는 DDT(Deflagration-to-Detonation Transition) 구간이 형성됩니다. 이 구간이 실제로 가장 예측하기 어렵고 위험한 구간입니다.

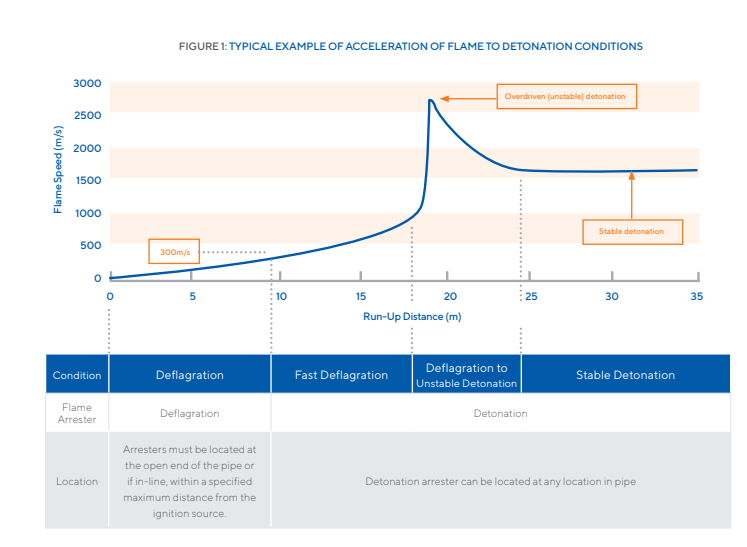

불안정 폭굉은 폭연에서 안정 폭굉으로 전이되는 과정 중 공간적으로 매우 제한된 구간에서 발생하며, 이 전이 구간에서는 연소파의 속도가 일정하지 않고 폭발 압력이 안정 폭굉보다 현저히 높습니다. 전이 구간의 위치는 배관 직경, 배관 형상, 시험 가스, 폭발 그룹에 따라 달라집니다.
점화 → [폭연 구간: 아음속] → [DDT 전이: 불규칙 피크 압력] → [안정 폭굉: 초음속, 일정 압력]
↑
이 구간이 가장 위험
핵심 정리: L/D가 짧으면 DDT 전이 구간에 화염방지기가 노출될 가능성이 있습니다. L/D가 충분히 길면 이미 안정 폭굉 구간이므로, 폭굉방지기의 소염 성능이 오히려 더 확실하게 발휘됩니다.
4. 안정 폭굉과 불안정 폭굉의 차이
안정 폭굉(Stable Detonation)은 밀폐된 시스템 내에서 속도 및 압력 특성의 유의미한 변동 없이 진행하는 폭굉으로, 대기 조건의 시험 혼합물에서 일반적인 속도는 1,600 ~ 2,200 m/s 범위입니다.
| 구분 | 안정 폭굉 | 불안정 폭굉 |
| 발생 구간 | L/D 기준 초과 후 수렴 구간 | DDT 전이 구간 (공간적으로 제한적) |
| 속도 | 1,600 ~ 2,200 m/s (일정) | 불규칙 |
| 압력 | Chapman-Jouguet(CJ) 압력에 수렴 | 안정 폭굉보다 현저히 높을 수 있음 |
| 예측 가능성 | 높음 (재현성 있음) | 낮음 |
| 화염방지기 대응 | DET4 인증 제품으로 소염 가능 | 구간이 제한적이므로 실질적 노출 가능성 낮음 |
실무 핵심: ATEX DET4 인증은 안정 폭굉(Stable Detonation) 조건에서의 소염 능력을 공인 시험기관이 실제 시험을 통해 증명한 등급입니다. L/D가 길수록 안정 폭굉이 완성된 상태이므로 DET4 인증 제품의 소염 성능이 확실하게 발휘됩니다.
5. 폭굉방지기는 설치 거리에 제한이 없다
Flammer GmbH 공식 기술 자료에 따르면, 폭굉방지기(DET 타입)의 경우 L/D에 대한 상한 제한이 존재하지 않습니다.
Flammer GmbH Technical Sales(Thorsten Riddinger, Dipl.-Ing.)의 공식 기술 자료(Definition Deto & Defla 2024)는 다음을 명확히 합니다.
"For the detonation type the length does not matter if it is 0.1m, 1m, 5m or 10m or even longer." (폭굉방지기의 경우 거리가 0.1m든, 1m든, 5m든, 10m든, 그 이상이든 문제가 되지 않는다.)
이는 물리적 원리에서도 뒷받침됩니다.
- L/D > 50(IIA~IIB3 기준)에서는 이미 안정 폭굉 구간에 해당합니다.
- 안정 폭굉은 Chapman-Jouguet(CJ) 속도에 수렴하여 강도가 더 이상 증가하지 않습니다.
- 거리가 멀어진다고 압력이나 속도가 추가 상승하지 않습니다.
핵심 정리: 제조사 매뉴얼에 명시된 배관 길이 수치는 ATEX 인증 시험 시 적용된 배관 구성을 반영한 제조사의 공식 보증 범위이며, 이를 초과해도 물리적 소염 능력에는 변함이 없습니다.
6. 가스 그룹별 L/D 기준
L/D 기준은 폭발 그룹에 따라 다르게 적용됩니다. IIA1, IIA, IIB1, IIB2, IIB3 그룹은 50×D, IIB 및 IIC 그룹은 30×D가 폭연과 폭굉의 구분 기준입니다.
| 가스 그룹 | 대표 가스 | L/D 기준 | DDT 전이 특성 | 비고 |
| IIA | 프로판, 부탄 | > 50×D → 폭굉 | DDT 전이 느림 | IIA 가스는 제조사 별도 확인 권장 |
| IIB3 | 에틸렌 | > 50×D → 폭굉 | 중간 속도 | |
| IIB | 에틸렌옥사이드 | > 30×D → 폭굉 | 빠름 | |
| IIC | 수소, 아세틸렌 | > 30×D → 폭굉 | 매우 빠름 | IIC 전용 인증 제품 필수 |
IIA 그룹(예: 프로판, IPA)은 DDT 전이가 느려 L/D > 50에서도 전이 구간이 지속될 가능성이 있습니다. 해당 가스 조건에서의 적용 가능 여부는 반드시 제조사에 별도 확인하는 것이 바람직합니다.
IIC 그룹(수소, 아세틸렌)은 DDT 전이가 매우 빠르게 발생하여 짧은 배관에서도 즉시 안정 폭굉이 형성됩니다. IIB3 인증 제품으로는 IIC 조건을 커버할 수 없으므로, 반드시 IIC 전용 ATEX 인증 제품을 별도로 선택해야 합니다.
7. Flammer 폭굉방지기 제품 사양 비교
Flammer GmbH는 폭발 그룹별로 별도 인증을 받은 폭굉방지기 라인업을 보유하고 있습니다. IIA~IIB3 그룹 대응 제품(1002-0010-36)과 IIC 그룹 전용 제품(1002-0024-76)은 MESG(최대 실험 안전 틈새, Maximum Experimental Safe Gap) 기준부터 인증번호까지 명확히 구분됩니다.
| 항목 | 폭굉방지기(IIB3) | 폭굉방지기(IIC) |
| 모델 | 1002-0010-36 | 1002-0024-76 |
| 인증번호 | IBExU 07 ATEX 2095 X | IBExU 14 ATEX 2106 X |
| 타입 | DET 4 | DET 4 |
| 폭발 그룹 | G IIB3 (IIA~IIB3 커버) | G IIC (IIA~IIC 전체 커버) |
| MESG | ≥ 0.65 mm | < 0.50 mm |
| 최대 절대 압력 | ≤ 1.1 bar | ≤ 1.2 bar |
| 운전 온도 | -20 °C ~ 60.0 °C | ≤ 60.0 °C |
| 공칭 배관 크기 | ≤ DN3/4" | ≤ DN1" |
| 연결 방식 | NPT3/4" 내부나사 | 1" NPT 내부나사 |
| 작동 방향 | 양방향 | 양방향 |
| 하우징 재질 | V4A / AISI 316 | V4A / AISI 316 |
| 소염 소자 재질 | 1.4571 / AISI 316 Ti | V4A / AISI 316 |
| O-링 재질 | PTFE | PTFE |
| 중량 | 약 3.2 kg | 약 4.9 kg |
| 데이터시트 발행일 | 2026-03-21 | 2023-07-20 |
실무 핵심: IIC 그룹 가스(수소, 아세틸렌 등)에는 반드시 IIC 인증 제품(1002-0024-76)을 사용해야 합니다. IIB3 인증 제품(1002-0010-36)은 IIC 조건을 커버하지 않습니다. MESG 기준에서도 두 제품의 차이가 명확합니다. IIB3 제품은 MESG ≥ 0.65 mm이며, IIC 제품은 MESG < 0.50 mm로 더 촘촘한 소염 소자 구조를 가집니다. 이는 수소·아세틸렌의 높은 폭발 위험성을 반영한 설계 차이입니다.
8. 실무 적용 체크리스트
폭굉방지기 설치 전 아래 항목을 순서대로 확인하십시오.
- 사용 가스의 폭발 그룹 확인 (IIA / IIB / IIC)
- 점화원과 화염방지기 간 거리(L) 및 배관 내경(D) 측정
- L/D 계산 → 그룹별 기준(50×D 또는 30×D) 초과 여부 판단
- L/D 초과 시 폭굉방지기(DET 타입) 선택, ATEX DET4 인증 확인
- IIC 그룹 가스의 경우 IIC 전용 인증 제품(MESG < 0.50 mm) 선택
- 제품의 최대 운전 압력 및 온도 조건 확인
- IIA 그룹 가스의 경우 제조사에 해당 가스 조건 별도 확인
- PSM, 화관법 등 국내 법적 요건 충족 여부 확인
FAQ
Q1. L/D가 100을 넘어도 폭굉방지기를 그대로 쓸 수 있습니까?
👉 핵심 요약: 네, 폭굉방지기는 L/D 상한 제한이 없습니다.
Flammer GmbH의 공식 기술 자료에 따르면, 폭굉방지기(DET 타입)는 점화원과의 거리가 0.1 m이든 10 m 이상이든 동일하게 적용됩니다. L/D가 길수록 안정 폭굉이 완성된 상태이므로, 소염 성능이 더 안정적으로 발휘되는 조건입니다. 매뉴얼에 기재된 배관 길이 수치는 ATEX 인증 시험 배관 구성을 반영한 보증 범위이지, 물리적 성능 한계가 아닙니다.
Q2. L/D = 40인 조건에서 폭굉방지기를 설치하면 더 안전하지 않습니까?
👉 핵심 요약: 오히려 적합하지 않습니다. L/D = 40은 폭연 구간이므로 폭연방지기가 맞습니다.
IIA~IIB3 그룹에서 L/D = 40은 L < 50×D 조건에 해당하므로 폭연(Deflagration) 구간입니다. 이 조건에 폭굉방지기를 설치해도 물리적으로 작동하지 않는 것은 아니지만, 공식 인증 기준에서는 폭연방지기(DEF 타입)가 명확히 지정됩니다. 화염 분류에 맞는 인증 제품을 사용하는 것이 법적·기술적 기준 준수의 기본입니다.
Q3. DDT 전이 구간이 가장 위험하다면, 해당 구간에 화염방지기를 설치해야 합니까?
👉 핵심 요약: 배관 설계 단계에서 DDT 전이 구간 근방의 설치를 피하는 것이 바람직합니다.
불안정 폭굉 구간은 공간적으로 매우 제한적이며, 배관 직경과 가스 종류에 따라 위치가 달라집니다. 현실적으로 설치 위치를 임의로 선택하기 어려운 경우가 많으므로, 배관 설계 시 L/D 기준을 명확히 계산하고 폭연 구간 또는 안정 폭굉 구간 중 하나에 해당하는 위치에 화염방지기를 배치하는 것이 원칙입니다. 불확실한 경우에는 제조사 기술 지원을 통해 확인하십시오.
Q4. 수소(IIC 그룹)에는 어떤 폭굉방지기를 사용해야 합니까?
👉 핵심 요약: IIC 전용 ATEX 인증 제품을 반드시 별도로 사용해야 합니다.
수소, 아세틸렌 등 IIC 그룹 가스는 DDT 전이가 매우 빠르게 발생하여 짧은 배관에서도 즉시 안정 폭굉이 형성됩니다. EN ISO 16852 기준으로 IIB 및 IIC 그룹은 L > 30×D부터 폭굉으로 분류하며, MESG < 0.50 mm 이하의 더 촘촘한 소염 소자 구조가 요구됩니다. IIB3 인증 제품(예: Flammer 1002-0010-36)은 IIC 조건에 적용할 수 없으며, IIC 전용 인증을 보유한 제품(예: Flammer 1002-0024-76, IBExU 14 ATEX 2106 X)을 사용해야 합니다.
Q5. ATEX DET4 인증과 DET 타입의 차이는 무엇입니까?
👉 핵심 요약: DET는 타입 분류이고, DET4는 ATEX 인증 등급입니다.
EN ISO 16852에 따라 폭굉방지기는 DET 타입으로 분류됩니다. 그 중 ATEX DET4는 안정 폭굉(Stable Detonation) 조건에서의 소염 능력을 공인 시험기관(예: IBExU)이 실제 시험을 통해 증명한 등급입니다. 단순히 DET 타입을 표방하는 제품과 달리, DET4 인증 제품은 인증서와 시험 성적서를 통해 성능을 공식 검증받은 것입니다. PSM 대상 사업장이나 화관법 적용 시설에서는 ATEX 인증 보유 여부를 반드시 확인하십시오.
