WITT 가스 필터 LE5는 산소, 수소, 질소 등 산업용 기술 가스 배관 시스템에서 15 µm 청동 필터 인서트로 이물질을 제거하고, 낮은 압력 강하(Δp)로 최대 1,400 Nm³/h의 높은 유량을 확보하는 대유량 가스 필터입니다.

---

3줄 핵심 요약

1. WITT 가스 필터 LE5는 브라스(황동) 또는 스테인리스 스틸 하우징에 15 µm 청동(브론즈) 필터 인서트를 탑재하여 기계적 불순물과 응축수를 효과적으로 제거합니다.
2. 산소(O2) 기준 최대 작동 압력 30 bar, 유량 760 Nm³/h(Δp 50 mbar)를 지원하며, EIGA 13/20, AIGA 021/20, CGA G-4.4 산소 파이프라인 규격을 준수합니다.
3. EPDM 및 NBR 씰(Seal) 옵션, 4가지 주문 번호(076-100~076-103)로 가스 종류와 현장 조건에 맞게 선택할 수 있습니다.

---

인사말

안녕하세요 WITTGUY 입니다.

산업용 가스 배관 시스템을 운영하다 보면 파이프라인 내의 이물질, 스케일(Scale), 응축수가 다운스트림(Downstream) 장비에 심각한 손상을 일으키는 경우를 종종 접하게 됩니다. 압력 조정기(Pressure Regulator), 유량계(Flow Meter), 솔레노이드 밸브(Solenoid Valve) 등 정밀 제어 부품은 특히 오염에 취약합니다. 이런 문제를 근본적으로 방지하기 위해 설치하는 것이 바로 가스 필터(Gas Filter)입니다.

오늘은 WITT Gasetechnik의 대유량 산업용 가스 필터 LE5를 깊이 있게 소개해 드리겠습니다. 이 제품은 단순한 필터를 넘어 EIGA, AIGA, CGA 등 국제 산소 파이프라인 규격을 충족하는 안전 인증 제품입니다. 제품 사양, 가스 호환성, 하우징 재질 선택, 유량 특성, 유지 관리 방법까지 실무에 필요한 정보를 한 번에 정리해 드리겠습니다.

---

목차

1. WITT 가스 필터 LE5란 무엇인가
2. 제품 외형 및 치수
3. 핵심 장점과 설계 특징
4. 가스 종류별 최대 작동 압력 및 사양표
5. 하우징 재질 비교: 브라스(Brass) vs 스테인리스 스틸(Stainless Steel)
6. 씰(Seal) 재질 선택: EPDM vs NBR
7. 주문 번호(Order Number) 선택 가이드
8. 유량 다이어그램과 압력 강하(Δp) 해석
9. 가스별 유량 전환 계수 적용 방법
10. 설치 및 유지 관리 기준
11. 국제 인증 및 규격 준수
12. WITT 757LE/S 돔 압력 조정기와의 완벽한 조합

---

본문

---

1. WITT 가스 필터 LE5란 무엇인가

WITT 가스 필터 LE5(Gas Filter LE5)는 독일 WITT Gasetechnik GmbH & Co KG에서 제조하는 산업용 대유량 가스 라인 필터입니다. 파이프라인에 직접 설치하여 가스 흐름 내의 기계적 불순물과 응축수를 제거하고, 다운스트림 부품 및 장비를 오염으로부터 보호합니다.

핵심 필터링 요소는 15 µm 청동(Bronze) 필터 인서트로, 초미세 이물질까지 포집합니다. 동시에 유량 최대화 설계(High-flow Design)를 적용하여 낮은 압력 강하(Δp) 조건에서도 높은 유량을 유지합니다.

구분	내용
제품명	가스 필터 LE5 (Gas Filter LE5)
제조사	WITT Gasetechnik GmbH & Co KG (독일)
필터 등급	15 µm
필터 인서트 재질	청동 (Bronze)
연결 방식	G 2 RH F (인치 나사, 입구/출구)
적용 분야	기술 가스 배관 시스템 전반

---

2. 제품 외형 및 치수

LE5는 대유량 설계에 맞게 크고 견고한 외형을 갖추고 있습니다.

치수 항목	수치
전체 높이	약 313 mm
직경	Ø 149 mm
설치 길이 (Face-to-face)	130 mm
전체 길이 (배수구 포함)	약 942 mm



수직(Vertical) 설치가 기본이며, 하단의 응축수 배수구(Condensate Drain)를 통해 내부에 고인 응축수를 외부로 배출할 수 있습니다.

---

3. 핵심 장점과 설계 특징

LE5의 주요 설계 특징을 정리합니다.

특징	설명
초미세 필터링	15 µm 청동 필터 인서트로 기계적 불순물 포집
광범위한 가스 호환성	산소, 수소, 질소, 아르곤, CO, CO2 등 다수 기술 가스 적용 가능
대유량 설계	유입구 30 bar, Δp 50 mbar에서 O2 기준 760 Nm³/h 유량 확보
필터 교체 용이성	파이프라인 설치 상태에서 필터 인서트 교체 가능
응축수 배출	응축수 배수구를 통한 주기적 배수 가능
서비스 수명 연장	다운스트림 정밀 부품 보호로 시스템 전체 수명 향상
간편 유지관리	최적화 설계로 설치 및 유지보수 작업 단순화

---

4. 가스 종류별 최대 작동 압력 및 사양표

LE5는 광범위한 기술 가스(Technical Gas)와 호환됩니다. 가스 종류에 따라 최대 작동 압력(Maximum Operating Pressure)이 달라지므로 반드시 아래 표를 확인해야 합니다.

가스 종류	최대 작동 압력 [bar]
아세틸렌 (Acetylene, A)	1.5
이산화탄소 (CO2)	25.0
아르곤 (Ar), 헬륨 (He), 질소 (N2), 수소 (H2), 압축 공기 (Air), 일산화탄소 (CO), 천연 가스 (Natural Gas), LPG (P)	40.0
산소 (Oxygen, O2)	30.0



실무 핵심: 아세틸렌(Acetylene)은 최대 1.5 bar로 매우 낮으므로 배관 설계 시 반드시 주의가 필요합니다. 산소(Oxygen)는 30 bar로 제한되며, EIGA/AIGA/CGA 규격에 따른 설계 기준이 적용됩니다.

---

5. 하우징 재질 비교: 브라스(Brass) vs 스테인리스 스틸(Stainless Steel-SS316L)

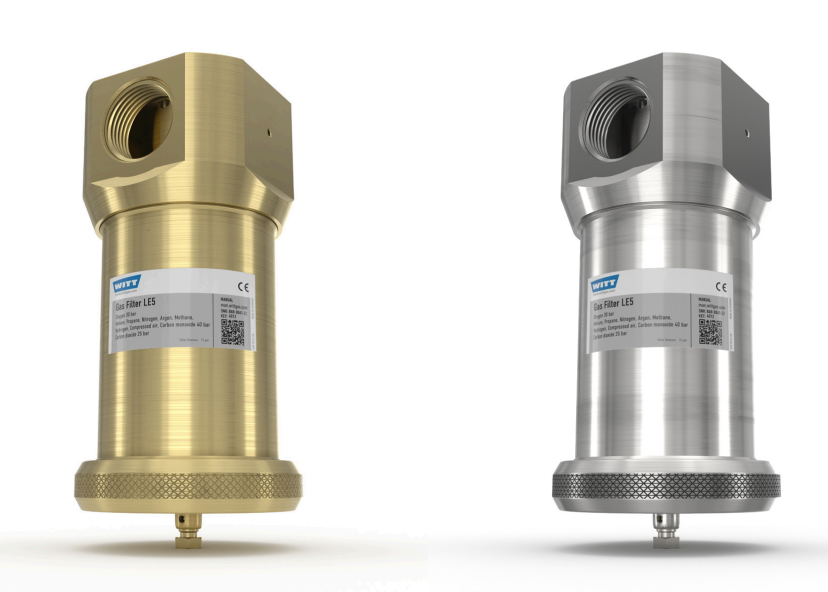

LE5는 하우징(Housing) 재질에 따라 두 가지 버전으로 공급됩니다.

비교 항목	브라스 (Brass) 하우징	스테인리스 스틸 (SUS, 1.4404) 하우징
재질	황동 (Brass)	스테인리스 스틸 (SUS 316L 상당, 1.4404)
무게	15.60 kg	14.50 kg
내식성	일반 기술 가스 환경 적합	부식성 환경, 고순도 가스 환경에 적합
적용 온도	-40 °C ~ +100 °C (산소는 +60 °C)	-40 °C ~ +100 °C (산소는 +60 °C)
필터 인서트 재질	청동 (Bronze) 동일	청동 (Bronze) 동일
주요 적용	일반 산업용 기술 가스 배관	고순도 공정, 스테인리스 배관 시스템



핵심 정리:

• 일반 산업 현장의 질소, 아르곤, 수소, 압축 공기 배관에는 브라스 하우징이 경제적입니다.
• 고순도(High-purity) 공정, 식품·제약·반도체 가스 배관, 스테인리스 일관 시스템에는 스테인리스 스틸 하우징을 권장합니다.
• 스테인리스 스틸 하우징이 브라스 대비 약 1.1 kg 가볍습니다.

---

6. 씰(Seal) 재질 선택: EPDM vs NBR

씰(Seal, 가스켓) 재질 선택은 가스 호환성과 직결됩니다. 잘못된 씰 재질은 팽윤(Swelling), 열화(Degradation), 가스 누설로 이어질 수 있습니다.

비교 항목	EPDM	NBR (니트릴 고무)
특징	에틸렌-프로필렌-디엔 고무	니트릴-부타디엔 고무
내유성	낮음	높음
내오존·내후성	우수	보통
주요 적합 가스	산소, 질소, 헬륨, 아르곤, 수소, 압축공기, CO, CO2	산소, 질소, 헬륨, 아르곤, 수소, 압축공기, CO, CO2, 천연가스, LPG
탄화수소 계열 가스	부적합 (팽윤 위험)	적합
산소 서비스 적합성	적합	적합



핵심 정리:

• 천연 가스(Natural Gas), LPG(액화석유가스), 탄화수소 계열 가스가 포함된 배관에는 NBR 씰을 선택해야 합니다.
• 순수 산소, 불활성 가스(질소, 아르곤, 헬륨) 배관에는 EPDM 또는 NBR 모두 적용 가능합니다.
• 현장에서 가스 종류가 혼재하거나 향후 변경 가능성이 있는 경우 NBR 씰이 더 넓은 호환성을 제공합니다.

---

7. 주문 번호(Order Number) 선택 가이드

LE5는 하우징 재질과 씰 재질의 조합에 따라 4가지 주문 번호로 공급됩니다.

주문 번호	하우징 재질	씰 재질	무게	주요 적용
076-100	브라스 (Brass)	NBR	15.60 kg	일반 기술 가스, 천연가스, LPG 포함
076-102	브라스 (Brass)	EPDM	15.60 kg	산소, 불활성 가스, CO, 수소 등
076-101	스테인리스 스틸 (1.4404)	NBR	14.50 kg	고순도 공정, 천연가스, LPG 포함
076-103	스테인리스 스틸 (1.4404)	EPDM	14.50 kg	고순도 공정, 산소, 불활성 가스 등



공통 사양 (전 모델 동일):

• 필터 메시(Filter Mesh): 15 µm
• 필터 인서트 재질: 청동 (Bronze)
• 연결 규격: G 2 RH F (입구/출구)
• 작동 온도: -40 °C ~ +100 °C (산소 적용 시 +60 °C)

추가 옵션:

• 교체용 필터 인서트: FI-LE5 (청동 재질)
• 2"-NPT 어댑터, DIN 플랜지, ANSI 플랜지 연결 세트 별도 공급 가능
• 기타 연결 방식은 요청 시 상담 가능

---

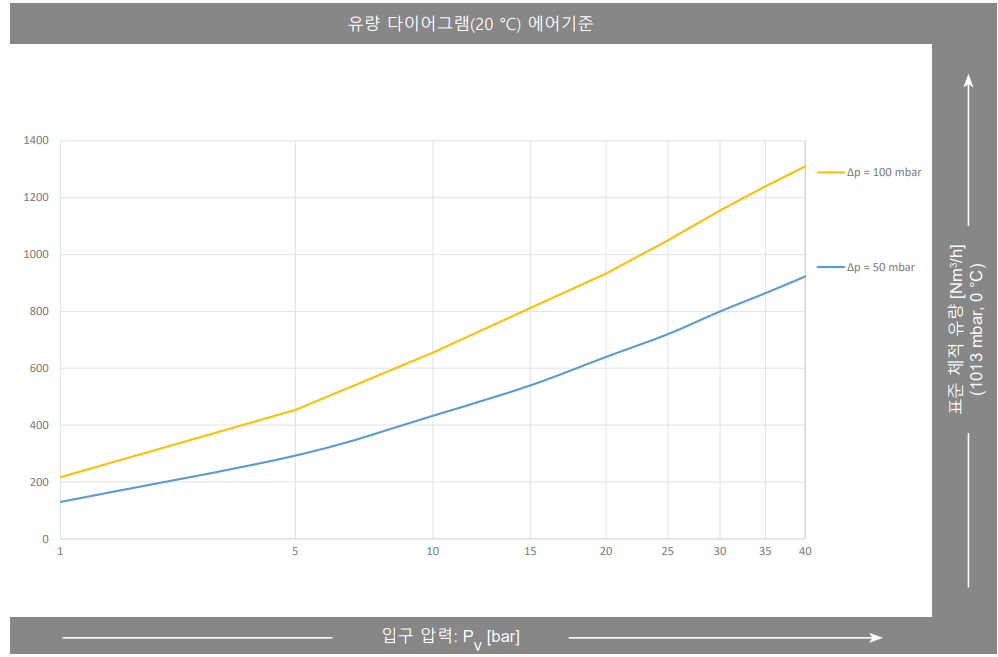

8. 유량 다이어그램과 압력 강하(Δp) 해석

LE5의 유량 특성은 에어(Air, 공기) 기준 20 °C 조건에서 측정된 표준 체적 유량(Nm³/h, 1013 mbar, 0 °C 기준)으로 표시됩니다.

조건	유량 범위
입구 압력 1 bar, Δp 50 mbar	약 200 Nm³/h (에어 기준)
입구 압력 30 bar, Δp 50 mbar	약 760 Nm³/h (산소 기준)
입구 압력 40 bar, Δp 100 mbar	약 1,400 Nm³/h (에어 기준)



중요 운전 기준:

• 연속 작동 시 최대 압력 강하: Δp = 1 bar
• Δp 1 bar 초과 시 필터 인서트 점검 및 교체 필요
• 개별 압력 강하 계산은 WITT에 운영 조건 제공 후 상담 가능

---

9. 가스별 유량 전환 계수 적용 방법

유량 다이어그램은 에어(Air) 기준으로 작성되어 있습니다. 다른 가스의 실제 유량을 계산할 때는 아래 전환 계수(Conversion Factor)를 에어 기준 유량에 곱하면 됩니다.

가스 종류	전환 계수	의미
아세틸렌 (Acetylene)	× 1.04	에어보다 약간 높은 유량
부탄 (Butane)	× 0.68	에어보다 낮은 유량
천연 가스 (Natural Gas)	× 1.25	에어보다 높은 유량
헬륨 (Helium)	× 2.69	에어보다 현저히 높은 유량
이산화탄소 (CO2)	× 0.81	에어보다 낮은 유량
메탄 (Methane)	× 1.33	에어보다 높은 유량
프로판 (Propane)	× 0.80	에어보다 낮은 유량
산소 (Oxygen)	× 0.95	에어와 거의 동일한 유량
수소 (Hydrogen)	× 3.75	에어보다 매우 높은 유량



적용 예시:

• 에어 기준 유량이 400 Nm³/h인 조건에서 수소(H2) 유량 = 400 × 3.75 = 1,500 Nm³/h
• 동일 조건에서 산소(O2) 유량 = 400 × 0.95 = 380 Nm³/h

실무 핵심: 수소(Hydrogen)의 전환 계수가 3.75로 매우 높은 이유는 수소의 분자량이 낮아 동일한 압력 조건에서 에어보다 훨씬 빠르게 흐르기 때문입니다. 수소 배관 시스템에 LE5를 적용할 경우 실제 유량이 에어 기준의 3.75배임을 반드시 고려하여 시스템을 설계해야 합니다.

---

10. 설치 및 유지 관리 기준

설치 기준:

항목	기준
설치 방향	수직(Vertical) 설치 필수
설치 위치	다운스트림 정밀 부품(조정기, 유량계 등) 전단(Upstream)
배관 연결	G 2 RH F 나사 연결, 또는 어댑터 사용
기밀 시험	설치 후 가스 누설 점검 필수



유지 관리 기준:

항목	주기 및 방법
응축수 배출	정기적으로 응축수 배수구를 통해 배출 (현장 조건에 따라 주기 설정)
필터 인서트 점검	정기 점검 실시, 압력 강하(Δp) 증가 시 즉시 점검
필터 인서트 교체	오염 또는 Δp 1 bar 초과 시 FI-LE5 교체 인서트로 교환
씰 상태 점검	누설 발생 시 씰 점검 및 교체



실무 핵심: 필터 인서트는 파이프라인을 분리하지 않고도 교체할 수 있어 유지보수 다운타임(Downtime)을 최소화할 수 있습니다.

---

11. 국제 인증 및 규격 준수

LE5는 다음의 국제 인증 및 산업 규격을 충족합니다.

인증/규격	내용
ISO 9001	품질 경영 시스템 인증
PED 2014/68/EU 모듈 H, D	유럽 압력 장비 지침 준수, CE 마크 부여
EIGA 13/20	유럽 산업 가스 협회 산소 파이프라인 및 배관 시스템 규격
AIGA 021/20	아시아 산업 가스 협회 산소 파이프라인 및 배관 시스템 규격
CGA G-4.4	미국 압축 가스 협회 산소 파이프라인 및 배관 시스템 규격



핵심 정리: EIGA, AIGA, CGA는 모두 산소 파이프라인에서의 최대 유속(Maximum Velocity) 제한을 규정하고 있습니다. LE5는 이 세 가지 규격의 속도 제한을 모두 준수하는 설계입니다. 산소 서비스(Oxygen Service) 배관에서 필터를 선정할 때는 반드시 이 규격 준수 여부를 확인해야 합니다.

---

12. WITT 757LE/S 돔 압력 조정기와의 완벽한 조합

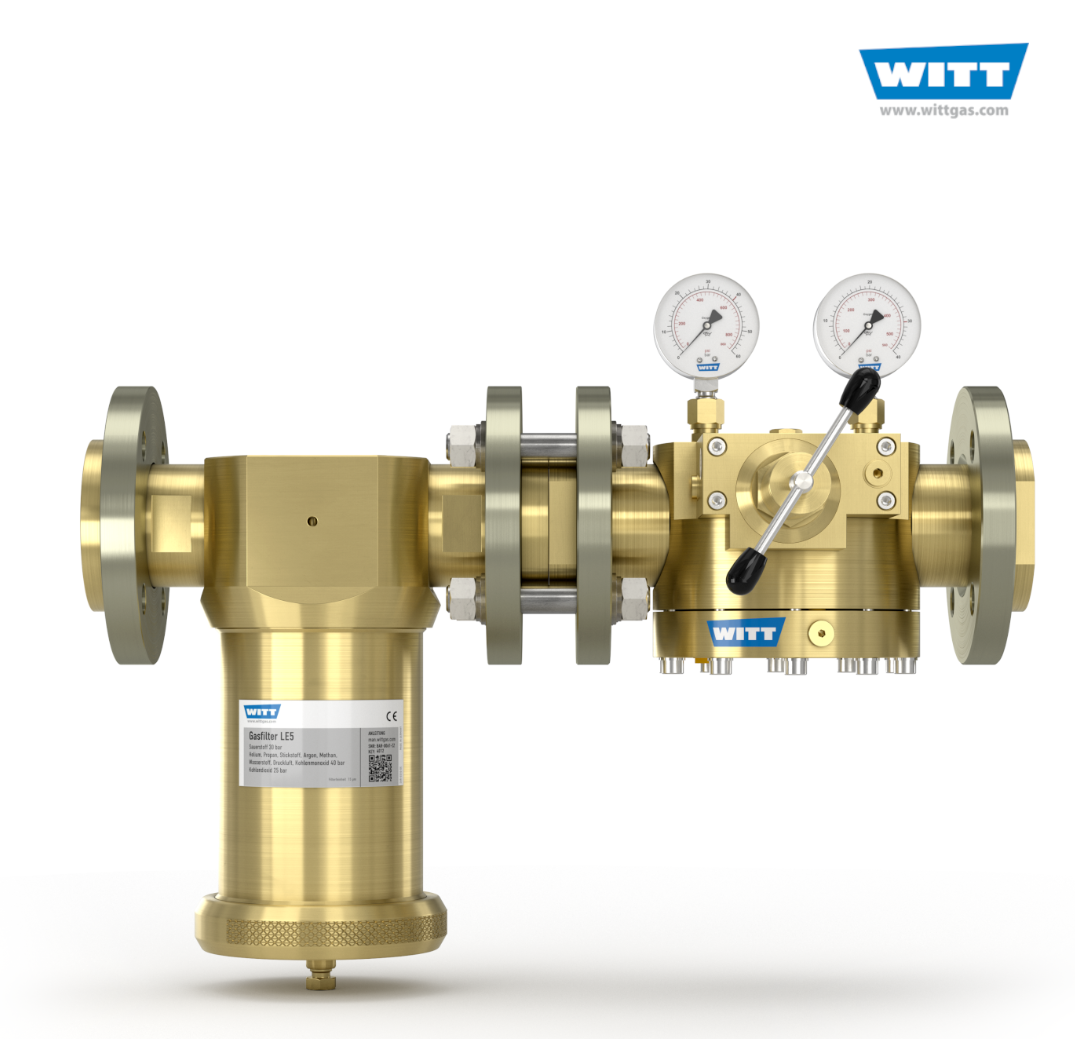

LE5는 WITT 757LE/S 돔 압력 조정기(Dom Pressure Regulator) 세트와 함께 사용할 때 최상의 성능을 발휘합니다. 가스 필터는 조정기를 오염으로부터 최적으로 보호하여 최대의 제어 안정성과 장기간 무고장 서비스 수명을 보장합니다

구분	내용
최적 조합 제품	WITT 757LE/S 돔 압력 조정기 (Dom Pressure Regulator)
필터 역할	조정기 전단(Upstream) 불순물 차단, 오염으로부터 정밀 부품 보호
조합 효과	최대 제어 안정성 확보, 장기간 무고장 서비스 수명 보장
설치 방식	LE5 필터를 757LE/S 조정기 전단에 직렬(Series) 설치

핵심 정리: 돔 압력 조정기(Dom Pressure Regulator)는 내부 다이어프램과 정밀 시트(Seat) 구조로 이루어진 고정밀 부품입니다. 배관 내 이물질이 조정기 내부로 유입될 경우 시트 손상, 압력 제어 불안정, 조기 고장으로 이어집니다. LE5를 전단에 설치하면 이러한 위험을 원천적으로 차단하여 757LE/S의 성능과 수명을 최대한 보장할 수 있습니다.

---

FAQ

Q1. LE5를 수평(Horizontal)으로 설치할 수 있습니까?

👉 핵심 요약: 수직 설치가 필수이며, 수평 설치 시 응축수 배출이 불가하여 올바른 작동을 보장할 수 없습니다.

WITT 가스 필터 LE5는 수직(Vertical) 설치를 기본으로 설계되었습니다. 수직으로 설치해야 응축수가 하단 배수구 방향으로 자연스럽게 모여 주기적으로 배출될 수 있습니다. 수평 설치 시 응축수가 필터 하우징 내에 고여 필터 성능 저하와 부품 손상을 유발할 수 있습니다. 배관 레이아웃(Layout) 제약이 있는 경우 WITT 기술 지원팀에 별도 문의를 권장합니다.

---

Q2. 아세틸렌(Acetylene) 배관에 LE5를 사용할 수 있습니까?

👉 핵심 요약: 사용 가능하나, 최대 작동 압력이 1.5 bar로 엄격히 제한됩니다.

아세틸렌은 압력이 높아지면 자기 분해 반응(Self-decomposition) 위험이 있어 배관 및 장비의 최대 작동 압력이 법적으로 엄격히 제한됩니다. LE5의 아세틸렌 최대 작동 압력은 1.5 bar이며, 이 압력 이상에서는 절대 사용해서는 안 됩니다. 국내 고압가스 안전관리법 및 KGS(한국가스안전공사) 기술 기준도 아세틸렌 압력에 대한 별도 제한 규정을 두고 있으므로 반드시 관련 규정을 확인하시기 바랍니다.

---

Q3. 산소(Oxygen) 서비스에 브라스(Brass) 하우징과 스테인리스 스틸(Stainless Steel) 하우징 중 어느 것을 선택해야 합니까?

👉 핵심 요약: 두 하우징 모두 산소 서비스에 적용 가능하며, 배관 시스템 재질과의 일관성, 순도 요구 조건에 따라 선택합니다.

LE5의 브라스 및 스테인리스 스틸 하우징 모두 산소 최대 30 bar 조건에서 사용 가능하며, 두 버전 모두 EIGA 13/20, AIGA 021/20, CGA G-4.4 산소 파이프라인 규격을 준수합니다. 일반 산업용 산소 배관에는 브라스 하우징(076-102, 076-100)이 경제적이며, 고순도 산소 공급 시스템이나 스테인리스 재질로 일관된 배관 설계를 요구하는 반도체·제약 분야에는 스테인리스 스틸 하우징(076-103, 076-101)을 권장합니다.

---

Q4. 필터 인서트 교체 주기는 어떻게 정해야 합니까?

👉 핵심 요약: 압력 강하(Δp)를 기준으로 교체 여부를 판단하며, Δp 1 bar 초과 시 즉시 교체해야 합니다.

LE5의 교체 기준은 특정 기간이 아닌 압력 강하(Differential Pressure, Δp)를 기준으로 합니다. 연속 작동 시 최대 허용 Δp는 1 bar입니다. 필터 상하류에 압력계를 설치하여 Δp를 정기적으로 모니터링하고, Δp가 1 bar에 근접하거나 초과하면 FI-LE5 교체용 인서트로 즉시 교환해야 합니다. 파이프라인 오염도가 높은 환경에서는 교체 주기가 빨라질 수 있으므로 초기 운전 후 모니터링 주기를 현장 조건에 맞게 설정하는 것이 중요합니다.

---

Q5. 유량 다이어그램이 에어(Air) 기준으로 작성되어 있는데, 우리 현장 가스의 실제 유량은 어떻게 계산합니까?

👉 핵심 요약: 에어 기준 유량에 해당 가스의 전환 계수를 곱하면 실제 유량을 산출할 수 있습니다.

LE5 카탈로그의 유량 다이어그램은 20 °C, 에어(Air) 기준으로 작성되어 있습니다. 다른 가스의 유량은 에어 기준 유량 × 가스별 전환 계수로 계산합니다. 예를 들어 에어 기준 500 Nm³/h 조건에서 헬륨(He)의 실제 유량은 500 × 2.69 = 1,345 Nm³/h입니다. 정확한 개별 압력 강하 계산이 필요한 경우 WITT에 운영 조건(가스 종류, 압력, 요구 유량)을 제공하면 개별 계산 서비스를 받을 수 있습니다.

---
