고압용(350bar) 필터 - AISI 316L 스테인리스 스틸

DS-2B3-00.pdf

0.23MB



1. 제품 개요

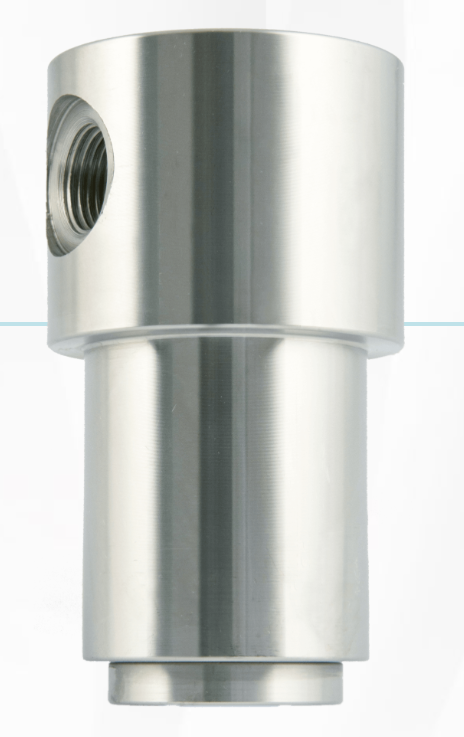

2B3는 ID Insert Deal에서 제조하는 AISI 316L 스테인리스 스틸 소재의 고압 카트리지 필터입니다. 최대 350 bar의 고압 환경에서 압축공기, 기술가스, 액체 및 오일 여과에 사용되는 산업용 전문 장비입니다.

TÜV SÜD 인증 품질관리시스템 (인증번호: 50 100 9191)을 통해 생산되어 신뢰성이 보장됩니다.

---

2. 주요 특징

호환 유체

• 압축공기 (Compressed air)
• 기술가스 및 혼합가스 (Technical gases and their mixtures)
• 액체 (Liquids)
• 오일 (Oils)

압력 사양

• 표준 최대 입구압력: 220 bar
• 요청시: 350 bar

온도 범위

• 표준: -20°C ~ +60°C (-4°F ~ +140°F)
• 요청시: -60°C ~ +320°C (-76°F ~ +608°F)

여과 성능

• 5μm, 50μm (신터드 스테인리스 스틸)
• 0.01μm (응집여과, 붕규산 섬유, 99.99% 효율)

---

3. 기술 사양

재질

• 본체 및 내부 부품: AISI 316L 스테인리스 스틸
• 밀봉재: NBR, EPDM, FPM, FVMQ, FFKM
• 무게: 약 2.5kg (5.5 lb)

연결부

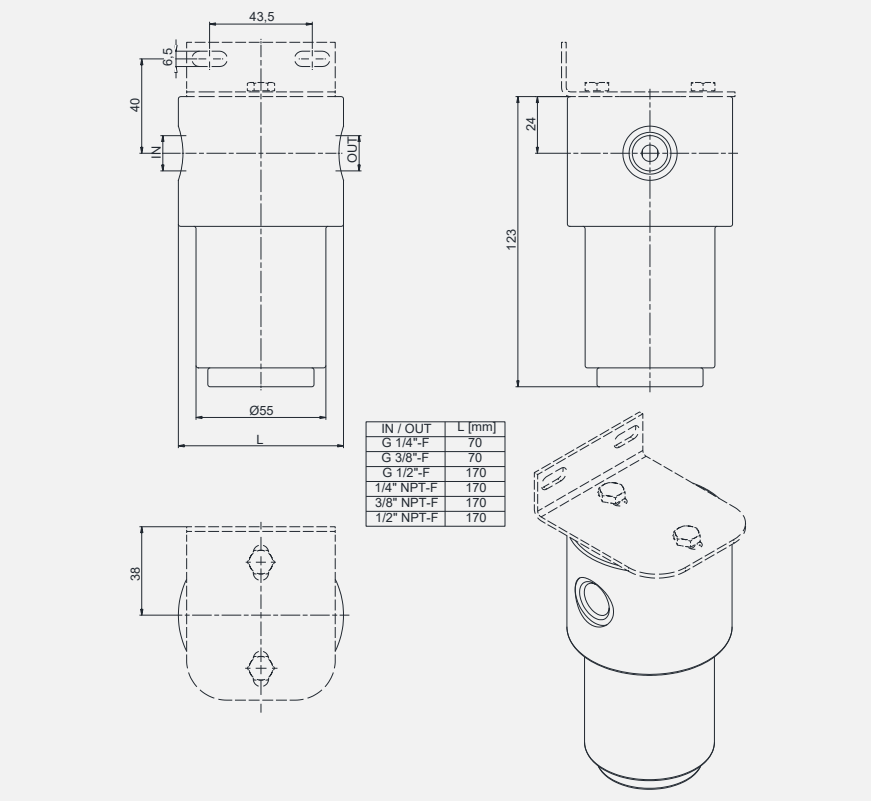

• 나사 규격: G 1/4"-F, G 3/8"-F, G 1/2"-F (GAS/NPT)
• 전체 길이: 70mm (1/4", 3/8") / 170mm (1/2")

치수

• 직경: Ø55mm
• 높이: 123mm
• 설치 높이: 138mm

---

4. 인증 및 규격

• PED 2014/68/UE (압력기기 지침)
• ATEX 2014/34/UE (방폭 지침)
• MOCA 1935/2004 (식품 접촉 재료)
• EAC TR CU 010 (유라시아 경제연합)
• EAC Ex TR CU 012 (방폭 인증)

---

5. 여과 원리

미립자 여과 (5μm, 50μm)

신터드 스테인리스 스틸 필터를 통해 고체 입자를 물리적으로 차단합니다.

응집 여과 (0.01μm)

붕규산 섬유를 사용하여 작은 액체 방울을 큰 방울로 합쳐서 제거하는 응집 효과를 이용합니다. 99.99% 효율로 오일 및 수분을 제거합니다.

---

6. 구성품 및 부속품

기본 구성품

• 필터 본체 (AISI 316L)
• 필터 카트리지
• O-링
• 벽면 설치 브래킷

교체용 부품

• O-링
• 필터 카트리지 (5μm, 50μm, 0.01μm)



7. 설치 및 사용법

배수

응집 여과 시 분리된 액체는 하부로 배출되므로 적절한 배수 시설이 필요합니다.

유지보수

정기적인 압력차 확인을 통해 필터 교체 시점을 파악할 수 있습니다.

---

8. 모델 선택 가이드

연결 규격	전체 길이	용도
G 1/4"-F	70mm	소용량 정밀 여과
G 3/8"-F	70mm	중간 용량
G 1/2"-F	170mm	대용량 처리

여과 등급 선택

• 50μm: 거친 입자 제거, 전처리용
• 5μm: 일반 미립자 여과
• 0.01μm: 오일/수분 제거, 정밀 여과

---

9. 응용 분야

• 압축공기 시스템: 공기 중 오염물질 제거
• 기술가스 처리: 고순도 가스 여과
• 액체 여과: 공정 액체의 미립자 제거
• 오일 시스템: 유압유 및 윤활유 여과

---

10. 주요 장점

• 고압 대응: 최대 350 bar까지 사용 가능
• 부식 저항: AISI 316L 소재로 우수한 내부식성
• 다양한 유체: 기체와 액체 모두 사용 가능
• 높은 여과 효율: 0.01μm까지 99.99% 여과
• 국제 인증: PED, ATEX 등 주요 안전 인증 획득
