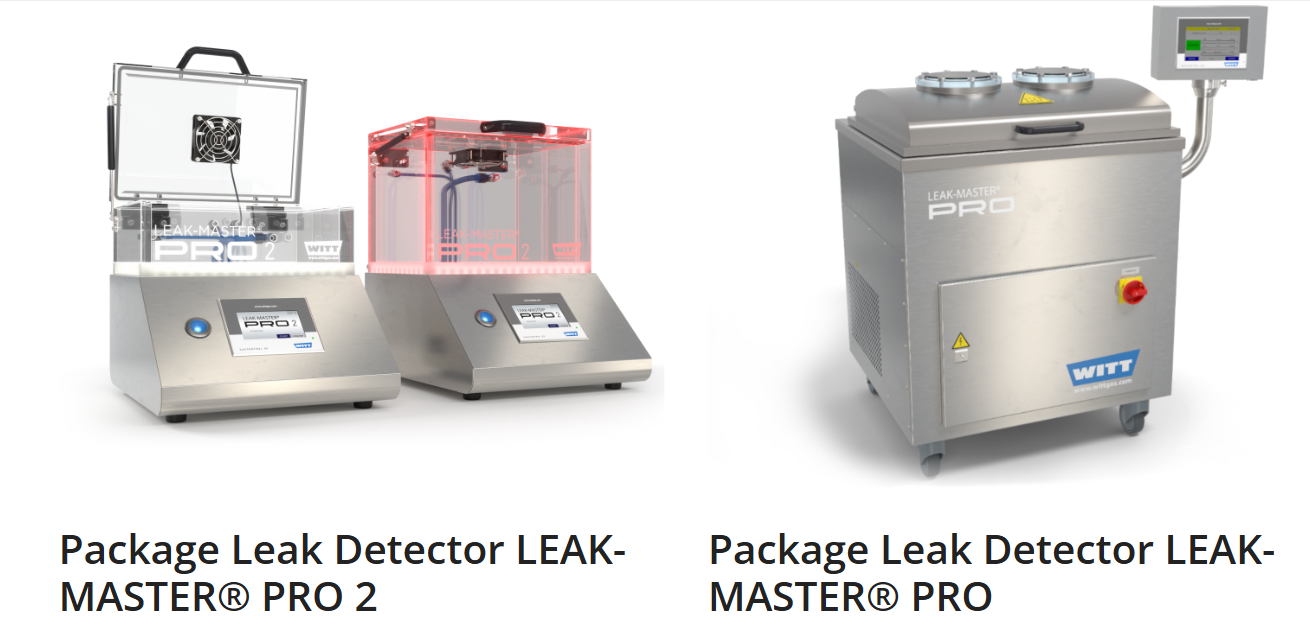

가스치환포장(MAP) 포장 누설검지용 LEAK-MASTER PRO/PRO 2



안녕하세요 WITTGUY 입니다.

현대 식품 및 의료기기 포장 산업에서 MAP(Modified Atmosphere Packaging) 기술의 중요성이 증대되면서, 포장 누출 검사 기술의 정확성과 효율성이 품질관리의 핵심 요소로 부상하고 있습니다. 특히 CO2 센서 기술을 기반으로 한 WITT LEAK-MASTER PRO/PRO 2 시리즈는 기존 헬륨 기반 누출 검사의 한계를 극복한 혁신적인 솔루션으로 평가받고 있습니다. 본 리포트에서는 해당 장비의 기술적 특징과 현장 적용 방안을 체계적으로 분석하여 실무진들의 효과적인 품질관리 전략 수립을 지원하고자 합니다.

---

목차

1. CO2 센서 기술 기반 누출 검사 원리
2. LEAK-MASTER PRO/PRO 2 시리즈 기술 사양 분석
3. 포장 크기별 최적화된 검사 장비 선택 가이드
4. PRO 2 신기능 및 운영 효율성 개선사항
5. 디지털 품질관리 시스템 구축 방안

---

1. CO2 센서 기술 기반 누출 검사 원리

LEAK-MASTER PRO/PRO 2 시리즈의 핵심 기술은 고정밀 CO2 센서를 활용한 비파괴 검사 방식입니다. 기존 헬륨 추적가스 방식 대비 경제성과 실용성을 크게 향상시킨 혁신적 접근법입니다.

검사 프로세스 메커니즘

단계	프로세스	기술적 특징
1단계	진공 생성	절대압력 200mbar까지 진공 형성
2단계	압력차 형성	포장 내외부 압력차로 가스 누출 유도
3단계	CO2 검출	고감도 센서를 통한 초미량 CO2 검출
4단계	결과 판정	수초 내 자동화된 Pass/Fail 판정



기술적 우위성 분석

CO2 기반 검사 방식은 다음과 같은 기술적 장점을 제공합니다:

1. 경제성 확보: 대부분의 MAP 포장에 이미 포함된 CO2 활용으로 별도 추적가스 비용 절감
2. 표준화 달성: 작업자 독립적 자동화 프로세스로 일관된 검사 결과 보장
3. 비파괴 검사: 누출이 없는 제품의 직접 판매 가능으로 손실 최소화
4. 신속성: 수초 내 검사 완료로 생산성 향상

---

2. LEAK-MASTER PRO/PRO 2 시리즈 기술 사양 분석

장비 구성 및 성능 매개변수

모델 구분	PRO 시리즈	PRO 2 시리즈
진공 생성 방식	전기 진공펌프	압축공기 + 벤츄리 노즐
검사실 크기	6가지 규격	6가지 규격
조작 인터페이스	터치 디스플레이	터치 디스플레이 + LED 표시
바코드 연동	옵션	옵션
유지보수성	표준	향상됨



검사 정확도 및 반복성

LEAK-MASTER 시리즈는 고감도 CO2 센서 기술을 통해 미세 누출까지 검출 가능한 정밀도를 구현합니다. 완전 자동화된 프로세스는 작업자 변수를 배제하여 재현성 있는 검사 결과를 보장합니다.

---

3. 포장 크기별 최적화된 검사 장비 선택 가이드

장비 선택 매트릭스

포장 규모	권장 모델	적용 제품군	설치 형태
소형 포장	PRO 2 Table-top	개별 소포장, 의료기기	작업대 설치형
중형 포장	PRO 2 Table-top	식품 트레이, 중형 파우치	작업대 설치형
대형 포장	PRO Stand-alone	완제품 박스, E2 박스	독립 설치형

leak_detection_leak_master_pro2_uk.pdf

1.21MB

03_leak_detection_leak_master PRO_kor.pdf

0.92MB



생산 라인별 최적 구성 방안

1. 고속 생산 라인: 다중 PRO 2 Table-top 병렬 구성
2. 혼합 포장 라인: PRO 2 + PRO Stand-alone 조합 구성
3. 소량 다품종 라인: 단일 PRO 2 Table-top 유연 운영

---

4. PRO 2 신기능 및 운영 효율성 개선사항

통합 LED 표시 시스템

PRO 2의 핵심 개선사항은 직관적 시각 피드백 시스템입니다:

표시 색상	상태	작업자 대응
파란색	검사 진행 중	대기
녹색	검사 통과	포장 승인
빨간색	검사 불합격	포장 재검토



압축공기 기반 진공 시스템

PRO 2는 압축공기와 벤츄리 노즐을 활용한 진공 생성 방식을 채택하여 다음과 같은 운영상 이점을 제공합니다:

1. 내구성 향상: 기계적 부품 최소화로 고장률 감소
2. 유지보수 간소화: 정기 점검 주기 연장 및 부품 교체 빈도 감소
3. 운영비 절감: 장기적 유지관리 비용 최적화

---

5. 디지털 품질관리 시스템 구축 방안

통합 데이터 관리 플랫폼

LEAK-MASTER 시리즈는 포괄적인 디지털 문서화 시스템을 제공합니다:

기록 항목	내용	활용 방안
검사 결과	Pass/Fail 판정	품질 통계 분석
시간 정보	검사 일시	생산성 모니터링
제품 정보	제품명, 배치번호	추적성 관리
작업자 정보	검사자 식별	책임 추적



데이터 활용 전략

1. CSV 내보내기: MS Excel 연동을 통한 상세 분석
2. WITT 소프트웨어: 전용 분석 툴을 통한 고급 품질 관리
3. ERP 연동: 기업 시스템과의 통합 관리

---

FAQ

Q1. LEAK-MASTER PRO/PRO 2의 CO2 센서 방식이 헬륨 방식보다 정확도가 떨어지지 않나요?

A1. CO2 센서 기술은 MAP 포장 환경에 최적화되어 있어 헬륨 방식과 동등한 정확도를 제공하면서도 경제성과 실용성을 크게 향상시킵니다. 고감도 센서를 통해 미세한 누출까지 검출 가능합니다.



Q2. 압축공기가 없는 환경에서도 PRO 2를 사용할 수 있나요?

A2. PRO 2는 압축공기 기반이 표준이지만, 압축공기가 없는 환경을 위한 전기 진공펌프 옵션 버전도 제공됩니다. 설치 환경에 따라 적합한 모델을 선택할 수 있습니다.



Q3. 다양한 포장 크기에 대응하기 위해 여러 장비를 구매해야 하나요?

A3. LEAK-MASTER 시리즈는 6가지 검사실 크기를 제공하여 소형부터 대형 포장까지 커버 가능합니다. 생산 제품군 분석을 통해 최적의 장비 구성을 결정하는 것이 효율적입니다.



Q4. 검사 데이터의 보관 기간과 용량 제한이 있나요?

A4. 장비 내부 메모리에 검사 결과가 저장되며, WITT 소프트웨어를 통해 장기 보관이 가능합니다. CSV 내보내기 기능으로 외부 시스템에 데이터를 백업할 수 있어 용량 제한 문제를 해결할 수 있습니다.



Q5. 기존 생산 라인에 LEAK-MASTER를 도입할 때 고려사항은 무엇인가요?

A5. 포장 크기 범위, 생산 속도, 설치 공간, 압축공기 공급 여부를 종합적으로 검토해야 합니다. 또한 작업자 교육과 기존 품질관리 시스템과의 연동 방안도 사전에 계획하는 것이 중요합니다.

---

※ 본 블로그의 모든 내용은 신뢰할 수 있는 출처에 기반하고 있으나, 실제 적용 시에는 반드시 전문가와 상의하시기 바랍니다.





참고문헌

WITT-Gasetechnik GmbH & Co KG. (2024). LEAK-MASTER® PRO/PRO 2 - No more chance of leaking MAP packaging. Retrieved from https://www.wittgas.com/news-detail/witt-leak-masterr-pro-pro-2-no-more-chance-of-leaking-map-packaging/
