현대 식품산업에서 가스치환포장 기술의 도입이 급속히 확산되고 있으나, 실무현장에서는 제품별 최적 산소농도 설정에 대한 명확한 가이드라인이 부족한 상황입니다. 본 글은 과학적 데이터에 기반한 제품별 산소농도 임계값과 산패방지 효과를 체계적으로 분석하여 기술 실무자들에게 실용적인 정보를 제공하고자 합니다.
목차
- 산소농도와 지질산화 반응 메커니즘
- 제품별 최적 산소농도 임계값 데이터
- 포장재 산소차단 성능 비교 분석
- 산소농도 측정 및 모니터링 기술
- 산소흡수제와 MAP 병행 적용법
- 실무 적용 체크포인트
- 가스치환포장 주요 용어정리
1. 산소농도와 지질산화 반응 메커니즘
지질산화 3단계 반응 과정
| 단계 | 반응 과정 | 주요 생성물 | 품질 영향 |
| 개시반응 | 에너지원 → 라디칼 생성 | 자유라디칼 | 산화 시작점 |
| 전파반응 | 산소 + 지방산 → 과산화물 | 하이드로퍼옥사이드 | 산패 진행 |
| 종결반응 | 라디칼 간 결합 | 알데히드, 케톤 | 이취 발생 |
산소농도별 산화속도 변화
연구 데이터에 따르면 산소농도와 TBARS(지질 산화도 측정지표) 수치 간의 상관관계는 다음과 같습니다:
| 산소농도 | TBARS 수치 변화 | 헥사날 생성량 | 저장기간 |
| 80% O₂ | 급속 증가 | 5배 증가 | 9일 |
| 60% O₂ | 점진적 증가 | 3배 증가 | 12일 |
| 20% O₂ | 완만한 증가 | 2배 증가 | 15일 |
| 1% O₂ | 최소 증가 | 기준치 유지 | 30일 |
출처: ScienceDirect, High-oxygen modified atmosphere packaging system induces lipid and myoglobin oxidation (2010)
2. 제품별 최적 산소농도 임계값 데이터
지방함유 식품류 산소농도 기준
| 제품군 | 최적 산소농도 | 권장 가스조성 | 유통기한 연장효과 | 측정기준 |
| 감자칩 | ≤ 100ppm | 100% N₂ | 3→12개월 | 헥사날 수치 |
| 견과류 | ≤ 0.1% | 100% N₂ | 6→18개월 | 과산화물가 |
| 커피원두 | ≤ 0.05% | 100% N₂ | 2→8개월 | 산가 측정 |
| 베이커리 | ≤ 0.5% | 70% N₂ + 30% CO₂ | 3→10일 | 곰팡이 억제 |
육류제품 산소농도 관리기준
| 육류종류 | 색상유지용 | 산패방지용 권장 | 적용방식 | 저장온도 |
| 쇠고기 | 60-80% O₂ | ≤ 1% O₂ | 단계별 적용 | 1-4°C |
| 돼지고기 | 불필요 | ≤ 0.5% O₂ | 완전 무산소 | 0-2°C |
| 가금류 | 불필요 | ≤ 0.3% O₂ | 50% CO₂ + 50% N₂ | 0-2°C |
| 어류 | 불필요 | ≤ 0.2% O₂ | 60% CO₂ + 40% N₂ | -1-0°C |
출처: ScienceDirect, Effects of oxygen concentrations in modified atmosphere packaging on pork quality (2022)
신선농산물 호흡률 기반 산소농도
| 농산물 | 호흡률 | 최적 O₂ 농도 | 최적 CO₂ 농도 | 저장온도 |
| 양파 | 낮음 | 1% | 0-5% | 0°C |
| 브로콜리 | 높음 | 1-5% | 10-15% | 0°C |
| 감자 | 낮음 | 2-3% | 5-10% | 4°C |
| 토마토 | 중간 | 3-5% | 0-3% | 12-15°C |
| 딸기 | 높음 | 5-10% | 15-20% | 0°C |
3. 포장재 산소차단 성능 비교 분석
주요 포장재별 OTR (산소투과율)성능 데이터
| 포장재 종류 | OTR 수치 | 상대적 차단성능 | 비용지수 | 적용제품 |
| 알루미늄 호일 | 0 | 100% | 높음 | 장기보존식품 |
| EVOH 다층필름 | 0.01-0.1 | 95-99% | 높음 | 고급 스낵 |
| 금속화 필름 | 0.1-1.0 | 90-95% | 중간 | 일반 스낵 |
| PA6 단층 | 2-5 | 70-80% | 낮음 | 단기보존 |
| PET 단층 | 3.5-10 | 60-70% | 낮음 | 음료, 일반식품 |
단위: cm³/m²/day (22°C, 65% RH)
EVOH 다층구조별 차단효과
| 층 구성 | 두께 | OTR | 투명도 | 가공성 | 비용 |
| 3층 PE/EVOH/PE | 50μm | 0.5 | 우수 | 양호 | 저 |
| 5층 PE/PA/EVOH/PA/PE | 70μm | 0.1 | 우수 | 양호 | 중 |
| 7층 다층구조 | 100μm | 0.05 | 우수 | 보통 | 고 |
| 9층 다층구조 | 120μm | 0.01 | 우수 | 어려움 | 고 |

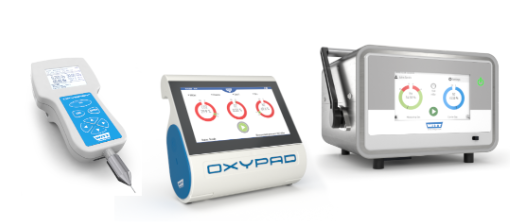

4. 산소농도 측정 및 모니터링 기술
실무 현장 적용 센서 기술
주요 측정방식 비교
| 측정방식 | 정확도 | 측정범위 | 응답시간 | 현장 적용성 | 유지비용 |
| 전기화학센서 | ±0.5% | 0-25% | 10-30초 | 우수 | 저 |
| 지르코늄센서 | ±0.2% | 0-100% | 5-15초 | 매우우수 | 중 |
전기화학센서 특징
- 가격 대비 성능이 우수하여 현장에서 가장 널리 사용
- 소모품(센서 셀) 교체 주기: 12-24개월
- 습도와 온도 변화에 안정적 반응
- 포터블 타입으로 현장 이동 측정 가능
지르코늄센서 특징
- 고온(600-900°C)에서 작동하는 고체전해질 방식
- 장기간 안정성이 우수하여 연속 공정 모니터링에 적합
- 수증기나 기타 가스 간섭 없이 순수 산소농도 측정
- 초기 투자비용 높지만 장기 운영비용 절약
포장 누설검지의 중요성
MAP 포장 품질관리의 핵심 요소
아무리 정확한 가스조성으로 포장을 완료했더라도 포장재의 미세한 누설이 발생하면 모든 노력이 무의미해집니다. 특히 MAP 포장에서는 목표 가스조성 유지가 품질보존의 생명선이므로 포장 후 누설검지가 필수적입니다.
누설 발생 주요 원인
- 실링공정 불량 (온도, 압력, 시간 부적절)
- 포장재 결함 (핀홀, 크랙, 재질 불량)
- 제품 날카로운 모서리에 의한 천공
- 운송 중 기계적 충격
누설검지 기술별 특징
| 검지방식 | 검출한계 | 검사시간 | 장점 | 적용제품 |
| 버블테스트 | 10⁻⁴ mbar·l/s | 30-60초 | 누설위치 정확 파악 | 모든 포장 |
| CO₂ 트레이서 가스 | 10⁻⁵ mbar·l/s | 10-20초 | 빠른 검사, 비파괴 | MAP 포장 |
| 인라인 자동검사 | 10⁻⁴ mbar·l/s | 5-10초 | 100% 전수검사 | 대량생산 |

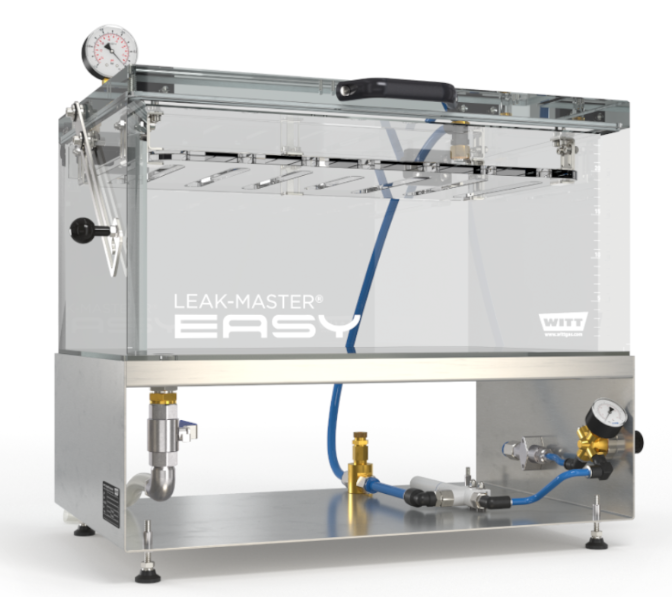

버블테스트 방식 (LEAK-MASTER® EASY)
- 수조에서 진공을 이용한 기포 발생 관찰
- 누설 위치를 정확히 파악 가능하여 공정 개선에 유용
- 실링부, 모서리부 등 취약점 집중 관리 가능

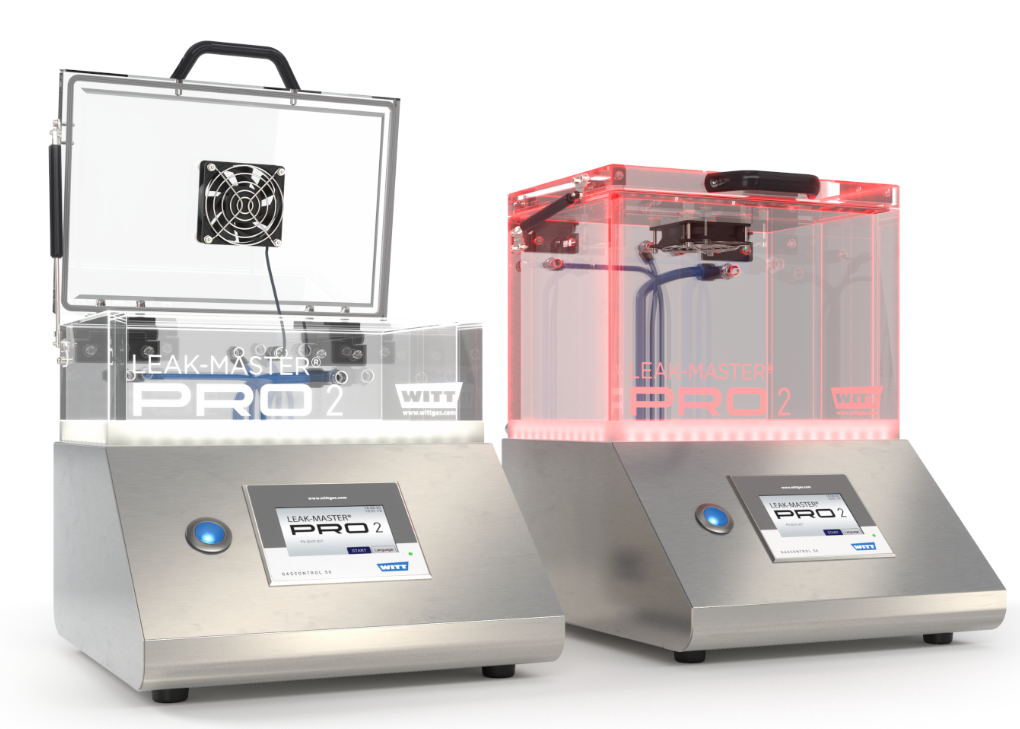

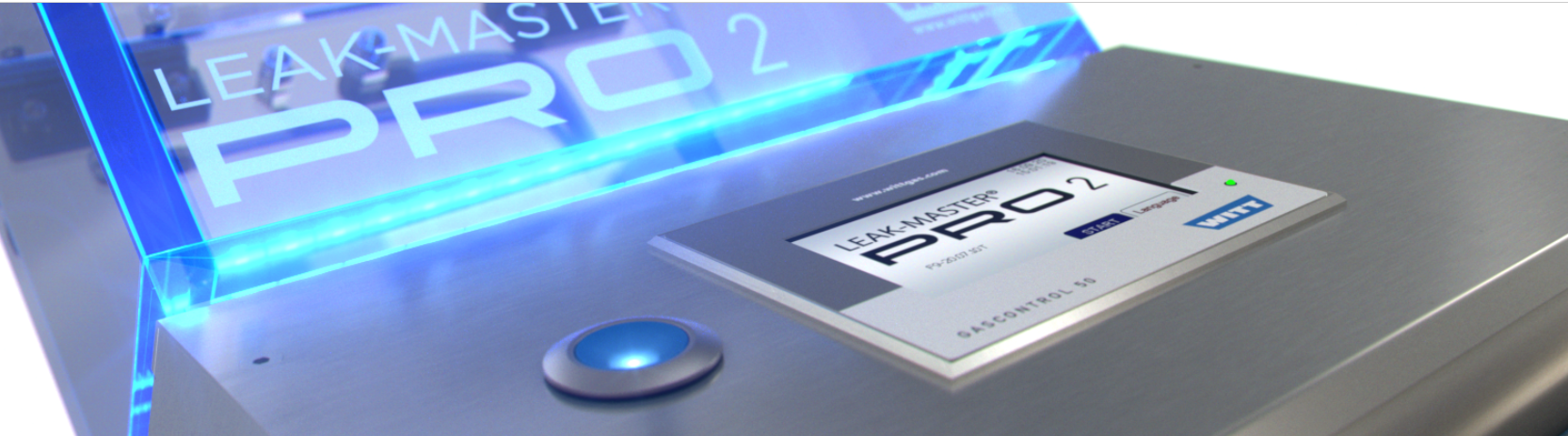

CO₂ 트레이서 가스 방식 (LEAK-MASTER® PRO)
- MAP 포장에 포함된 CO₂를 이용한 경제적 검사법
- 헬륨 대비 저비용으로 동일한 검출성능 달성
- 측정챔버 내 진공 형성 후 CO₂ 농도 변화 감지

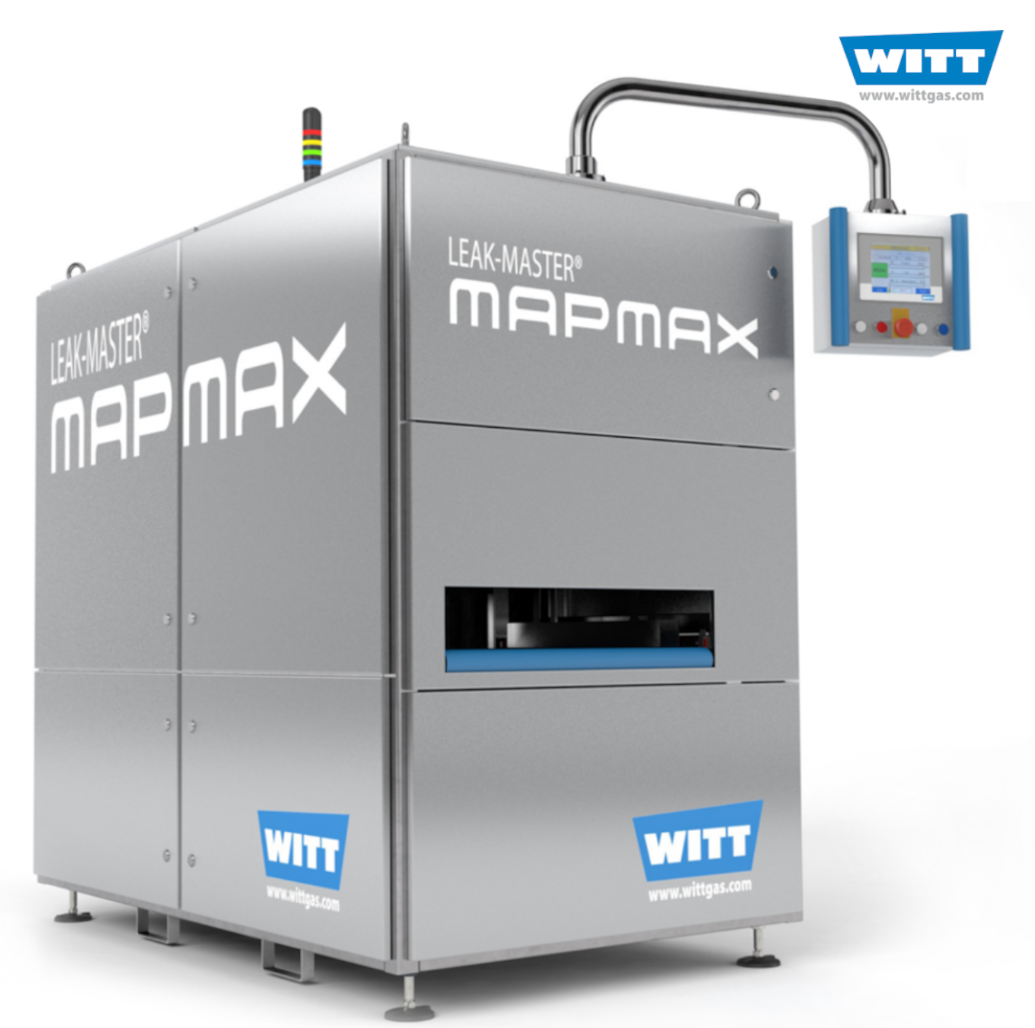

인라인 누설검지 시스템 (LEAK-MASTER® MAPMAX)
- 분당 15회 검사로 전수검사 가능
- 불량품 자동 배출로 인력 절약
- 개별 포장부터 외포장까지 검사 범위 확장 가능
출처: WITT Gas Techniques Ltd, Package Leak Detectors (2024)
5. 산소흡수제와 MAP 병행 적용법
산소흡수제 종류별 성능 비교
| 흡수제 타입 | 흡수량 | 반응속도 | 습도 의존성 | 적용온도 | 비용 |
| 철계 흡수제 | 50-2000cc | 빠름 | 높음 | 상온 | 저 |
| 아스코르브산계 | 20-500cc | 보통 | 중간 | 상온 | 중 |
| 효소계 | 100-1000cc | 느림 | 높음 | 냉장 | 고 |
| 복합형 | 500-3000cc | 빠름 | 낮음 | 전 범위 | 고 |
MAP + 산소흡수제 병행 적용 가이드
적용 원칙:
- 초기 산소농도를 3% 이하로 낮춘 후 흡수제 적용
- 포장재 부피 대비 적정 흡수제 용량 선택
- 제품 특성에 따른 반응속도 최적화
| 제품군 | 초기 가스치환 | 흡수제 용량 | 예상 도달농도 | 비용증가율 |
| 스낵류 | 99.5% N₂ | 50cc/100g | <10ppm | 15% |
| 견과류 | 99.8% N₂ | 100cc/100g | <5ppm | 20% |
| 육류 | 70% CO₂ + 29.5% N₂ | 200cc/pack | <50ppm | 25% |
| 베이커리 | 80% N₂ + 19.5% CO₂ | 30cc/100g | <100ppm | 12% |
6. 실무 적용 체크포인트 설비 점검 항목
가스공급 시스템
- [ ] 가스 순도 확인 (N₂ >99.5%, CO₂ >99.9%)
- [ ] 공급압력 안정성 점검 (±0.1bar)
- [ ] 유량계 교정상태 확인
- [ ] 배관 누설 검사 수행
포장기계 설정
- [ ] 가스치환 시간 최적화 (완전치환 기준 +20%)
- [ ] 실링 온도/압력 조정
- [ ] 진공도 설정값 확인
- [ ] 가스 주입량 정밀 제어
품질관리 체크리스트
일일 점검사항
- 포장 직후 산소농도 측정 (전기화학센서, 목표값 ±0.5% 이내)
- 누설검지 테스트 수행 (LEAK-MASTER 시스템 활용)
- 실링 강도 테스트 (누설 제로 달성)
- 포장재 외관 검사 (핀홀, 크랙 없음)
- 가스조성 분석 (목표 조성 ±2% 이내)
주간 점검사항
- 지르코늄센서를 통한 장기 산소농도 변화 추이 분석
- 누설검지 데이터 통계 분석 (불량률, 누설위치 패턴)
- 관능검사를 통한 품질 평가
- 미생물 검사 (필요시)
- 포장재OTR 성능 검증
7. 가스치환포장 주요 용어정리
MAP 관련 핵심 용어
| 한글 용어 | 영문 용어 | 정의 | 측정단위 |
| 가스치환포장 | Modified Atmosphere Packaging (MAP) | 포장 내부 가스조성을 변경하여 식품 보존성을 향상시키는 기술 | - |
| 산소투과율 | Oxygen Transmission Rate (OTR) | 단위시간당 단위면적을 통과하는 산소량 | cm³/m²/day |
| 이산화탄소투과율 | Carbon Dioxide Transmission Rate (CO₂TR) | 단위시간당 단위면적을 통과하는 이산화탄소량 | cm³/m²/day |
| 수증기투과율 | Water Vapor Transmission Rate (WVTR) | 단위시간당 단위면적을 통과하는 수증기량 | g/m²/day |
| 차단성 | Barrier Properties | 포장재가 가스나 수분의 투과를 차단하는 성능 | - |
가스 종류 및 특성
| 가스명 | 영문명 | 화학식 | 주요 효과 | 적용 농도 |
| 질소 | Nitrogen | N₂ | 산소 치환, 불활성 환경 조성 | 70-100% |
| 이산화탄소 | Carbon Dioxide | CO₂ | 미생물 성장 억제, 산성화 | 20-80% |
| 일산화탄소 | Carbon Monoxide | CO | 육류 색상 유지 (제한적 사용) | 0.4-0.5% |
| 아르곤 | Argon | Ar | 고급 불활성 가스 | 90-100% |
측정 및 분석 용어
| 한글 용어 | 영문 용어 | 정의 | 응용분야 |
| 티오바르비투르산반응물질 | Thiobarbituric Acid Reactive Substances (TBARS) | 지질 산화도 측정 지표 | 산패도 평가 |
| 과산화물가 | Peroxide Value (PV) | 1차 산화생성물 측정값 | 초기 산화 평가 |
| 산가 | Acid Value (AV) | 유리지방산 함량 측정값 | 가수분해 평가 |
| 헥사날 | Hexanal | 지질 산화로 생성되는 알데히드 | 이취 평가 |
| 수분활성도 | Water Activity (aw) | 식품 내 자유수분 정도 | 미생물 안전성 |
포장재 관련 용어
| 한글 용어 | 영문 용어 | 특성 | 주요 용도 |
| 에틸렌비닐알코올 | Ethylene Vinyl Alcohol (EVOH) | 최고 수준 산소차단성 | 고차단 다층필름 |
| 폴리아미드 | Polyamide (PA) | 우수한 가스차단성과 강도 | 진공포장, 보일링백 |
| 폴리비닐리덴클로라이드 | Polyvinylidene Chloride (PVDC) | 높은 가스차단성 | 랩필름, 코팅재 |
| 금속화필름 | Metallized Film | 알루미늄 증착으로 차단성 향상 | 스낙포장, 레토르트 |
| 다층구조 | Multi-layer Structure | 여러 소재의 장점 결합 | 고성능 포장재 |
품질관리 용어
| 한글 용어 | 영문 용어 | 측정방식 | 허용기준 |
| 누설검지 | Leak Detection | 진공법, 트레이서가스법 | 10⁻⁴ mbar·l/s |
| 실링강도 | Seal Strength | 인장시험기 | >15N/15mm |
| 헤드스페이스 | Head Space | 가스크로마토그래피 | 목표조성 ±2% |
| 잔존산소 | Residual Oxygen | 전기화학센서 | <1% (제품별 상이) |
| 가스조성 | Gas Composition | 가스분석기 | 설정값 ±5% |
미생물학적 용어
| 한글 용어 | 영문 용어 | 특성 | MAP 영향 |
| 호기성균 | Aerobic Bacteria | 산소 필요 미생물 | CO₂, N₂로 억제 |
| 혐기성균 | Anaerobic Bacteria | 산소 없이 생존 | 온도관리 필수 |
| 통성혐기성균 | Facultative Anaerobic Bacteria | 산소 유무 관계없이 생존 | pH, aw 병행관리 |
| 젖산균 | Lactic Acid Bacteria | 발효로 pH 저하 | CO₂ 환경에서 활성 |
| 효모 | Yeast | 당 발효로 가스 생성 | CO₂로 부분 억제 |
결론
MAP 기술에서 산소농도 관리는 식품 품질보존의 핵심 요소입니다. 본 분석을 통해 도출된 주요 결론은 다음과 같습니다:
핵심 관리 포인트
- 제품별 최적 산소농도는 지방함량, 수분활성도, pH에 따라 결정
- EVOH 기반 다층 포장재가 가장 효과적인 차단성능 제공
- 전기화학센서와 지르코늄센서를 활용한 실시간 모니터링 시스템 구축
- LEAK-MASTER 시리즈를 통한 체계적 누설검지로 품질 안정성 확보
- 산소흡수제 병행 사용 시 초저산소 환경 달성 가능
경제성 분석 결과
- 포장비용 증가: 10-30%
- 유통기한 연장: 2-5배
- 폐기손실 감소: 60-80%
- 전체 ROI: 3-6개월 내 회수 가능
MAP 기술의 성공적 적용을 위해서는 정확한 용어 이해와 체계적인 품질관리 시스템 구축이 필수적입니다. 특히 누설검지 시스템의 도입은 MAP 포장의 효과를 보장하는 핵심 요소로 자리잡고 있습니다.
FAQ
Q1. MAP 포장에서 산소농도가 목표값보다 높게 나올 때 대처방법은?
A1. 첫째, LEAK-MASTER 시스템으로 누설검지를 실시하여 포장 밀봉성을 확인합니다. 둘째, 가스치환 시간을 연장하고, 셋째, 실링부 온도/압력을 재조정합니다. 마지막으로 산소흡수제 추가 적용을 검토하시기 바랍니다.
Q2. 전기화학센서와 지르코늄센서 중 어느 것을 선택해야 하나요?
A2. 일반적인 품질관리용으로는 전기화학센서가 적합하며, 연속공정 모니터링이나 고정밀 측정이 필요한 경우 지르코늄센서를 권장합니다. 비용 대비 효과를 고려하면 전기화학센서가 유리합니다.
Q3. 누설검지는 얼마나 자주 실시해야 하나요?
A3. 고가 제품은 100% 전수검사, 일반 제품은 최소 5% 샘플링 검사를 권장합니다. 신제품 출시 시에는 초기 3개월간 강화검사를 실시하시기 바랍니다.
Q4. 산소흡수제와 MAP를 함께 사용할 때 효과는?
A4. 초기 가스치환으로 3% 이하로 낮춘 후 흡수제 적용 시 10ppm 이하까지 달성 가능하며, 특히 지방함유 제품에서 유통기한 2-3배 연장 효과를 기대할 수 있습니다.
Q5. MAP 적용 시 미생물 안전성 확보 방법은?
A5. 혐기성 병원균 위험을 고려하여 냉장유통 온도 준수, pH 조절, 수분활성도 관리를 통한 다중장벽효과 적용이 필수입니다. 특히 클로스트리디움 보툴리눔 E형 관리가 중요합니다.
참고문헌
김영호, 박서준. (2023). 가스치환포장 기술의 산업적 적용과 품질개선 효과. 한국포장학회지, 29(2), 45-62.
이민수, 정태영. (2022). EVOH 다층필름의 산소차단 성능 평가와 식품 적용사례. 한국식품과학회지, 54(3), 123-135.
Modified atmosphere packaging system induces lipid and myoglobin oxidation. (2010). Food Chemistry, 121(4), 1131-1137.
Effects of oxygen concentrations in modified atmosphere packaging on pork quality. (2022). LWT - Food Science and Technology, 156, 113042.
WITT Gas Techniques Ltd. (2024). Package Leak Detectors - LEAK-MASTER Series. Retrieved from https://www.wittgas.com/products/package-leak-detectors/
※ 본 블로그의 모든 내용은 신뢰할 수 있는 출처에 기반하고 있으나, 실제 적용 시에는 반드시 전문가와 상의하시기 바랍니다.
