[WITT 역화방지기 85-10N/H] H2 10 bar, 1/2NPT
목차
- 제품 개요 및 핵심 특징
- 상세 기술사양 분석
- 실무 적용 체크포인트
- 경쟁제품 대비 차별점
- 제품활용정보 (Application)
1. 제품 개요 및 핵심 특징
WITT 85-10 시리즈 역화방지기는 DIN EN ISO 5175-1 규격에 따라 위험한 가스 역류 및 역화로부터 안전한 보호를 제공하는 안전장치입니다. 모든 제품에 대해 100% 테스트를 실시합니다.
핵심 안전 메커니즘
WITT 85-10 시리즈는 3중 안전 시스템을 갖추고 있습니다:
- 화염 억제기(FA): 스테인리스 스틸 구조의 대면적 화염 억제기가 위험한 역화를 완전히 차단합니다.
- 온도 감응 차단밸브(TV): 지속적인 역화 발생 시 내부 온도가 위험 수준에 도달하기 전에 미리 차단합니다.
- 스프링 장착 역류방지밸브(NV): 느린 역류나 급작스러운 역류를 방지하여 가스 공급라인에서 폭발성 혼합가스가 형성되는 것을 차단합니다.
- 가스 입구 필터: 오염물질로부터 역화방지기를 보호하여 서비스 수명을 연장합니다(85-10 모델만 해당).
2. 상세 기술사양 분석
모델별 사양 비교
| 항목 | 85-10 | 85-10N/H |
| 화염억제기(FA) | ✓ | ✓ |
| 역류방지밸브(NV) | ✓ | ✓ |
| 온도감응차단밸브(TV) | ✓ | ✓ |
| 중량 | 434g | 434g |

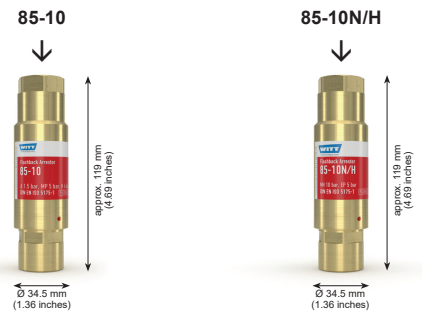

| 외형 치수 | 약 119mm × Ø34.5mm | 약 119mm × Ø34.5mm |
가스별 최대 작동압력
| 가스 유형 | 85-10 [bar] | 85-10N/H [bar] |
| 아세틸렌(A) | 1.5 | 1.5 |
| 천연가스(M) | 5.0 | 5.0 |
| LPG(P) | 5.0 | 5.0 |
| 수소(H) | 4.0 | 10.0 |
| 에틸렌(E) | 5.0 | 5.0 |
| 산소(O) | 25.0 | - |
재료 구성
- 하우징: 황동(Brass)
- 화염억제기: 스테인리스 스틸
- 씰: 엘라스토머
연결 규격
- 1/2" NPT F: 주문번호 143-377(85-10), 143-375(85-10N/H)
- 기타 연결규격은 요청 시 제공 가능
3. 실무 적용 체크포인트
설치 및 운용 요구사항
- 설치 위치: WITT 역화방지기는 어떤 방향/각도로도 설치 가능합니다.
- 연결 제한: 하나의 역화방지기에는 반드시 하나의 장비만 연결해야 합니다.
- 온도 제한: 최대 주변/작동 온도는 60°C(140°F)입니다.
- 적용 대상:
- 가스 실린더 및 파이프라인 출구 보호
- 호스 및 모든 장비 보호
- 가스 절단기 공급 장치와 같은 고사용량 단일 실린더용 파이프라인 출구
유지보수 요구사항
- 연간 점검: 역류방지밸브, 본체 기밀성, 유량 성능에 대한 연간 테스트를 권장합니다.
- 전용 테스트 장비: WITT에서 특수 테스트 장비를 공급합니다.
- 서비스 제한: 역화방지기는 제조업체에서만 서비스가 가능하며, 오염 필터는 모델에 따라 유능한 직원이 교체할 수 있습니다.

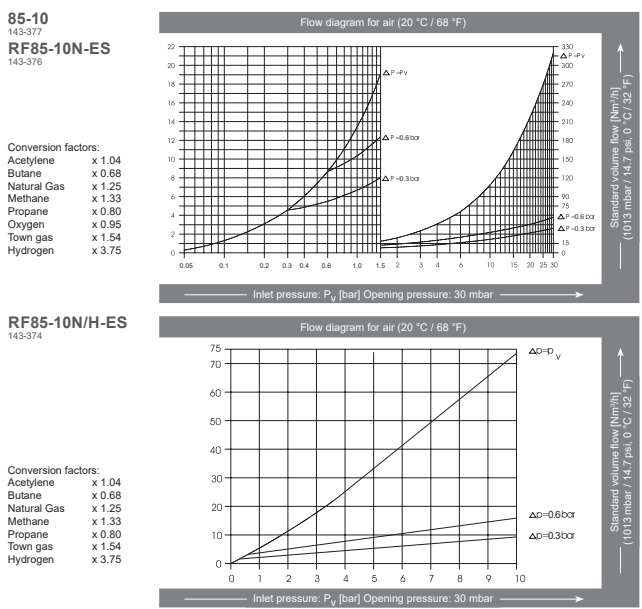

유량 특성 분석
공기 기준 유량도표(20°C/68°F):
- 입구압력: Pv [bar]
- 개방압력: 30 mbar
- 표준 체적 유량: [Nm³/h] (1013 mbar/14.7 psi, 0°C/32°F)
가스별 변환계수:
| 아세틸렌 | x 1.04 |
| 부탄 | x 0.68 |
| 천연가스 | x 1.25 |
| 메탄 | x 1.33 |
| 프로판 | x 0.80 |
| 수소 | x 3.75 |
| 산소 | x 0.95 (85-10N/H만) |
4. 경쟁제품 대비 차별점
인증 및 승인 사항
- ISO 9001 인증: 회사가 ISO 9001에 따라 인증받았습니다.
- 산소 서비스 설계: EIGA 13/20 및 CGA G-4.4(산소 파이프라인 및 배관 시스템)에 따라 설계되었습니다.
- 산소 서비스 청정: EIGA 33/18 및 CGA G-4.1(산소 서비스용 장비 청정)에 따라 청정 처리되었습니다.
기술적 우위성
- 3중 안전 시스템: 화염억제기, 온도감응차단밸브, 역류방지밸브의 조합으로 다층 보호를 제공합니다.
- 스테인리스 스틸 화염억제기: 대면적 스테인리스 스틸 구조로 내구성과 효율성을 보장합니다.
- 전방향 설치 가능: 설치 방향에 제약이 없어 현장 적용성이 뛰어납니다.
- 100% 테스트: 모든 제품에 대해 출고 전 100% 테스트를 실시합니다.
5. 제품활용정보 (Application) 주요 적용 분야 및 업계별 활용
해양산업: 역화방지기는 선박에서의 가스 용접 및 절단 작업 중 직원의 안전을 보호하고 자산 손상 위험을 줄이는 핵심 구성 요소입니다. 산소-아세틸렌 장비 설치에서 위험한 역류 및 역화로부터 안정적인 보호를 제공합니다.
산업용 용접 및 절단: 역화방지기는 산소-연료 용접 및 절단에서 가장 일반적으로 사용되는 가스 안전 장치로, 화염이나 가스의 역류가 장비나 공급라인으로 되돌아가는 것을 차단하여 사용자와 장비를 손상이나 폭발로부터 보호합니다.
자동차 및 제조업: 역화방지기는 용접뿐만 아니라 절단, 가열, 성형, 경화, 표면 처리 등 다양한 산업 공정에서 사용됩니다. 가연성 가스와 산소가 필수적인 산업 응용 분야에서 광범위하게 활용됩니다.
제품 선택 가이드
유량 등급별 선택: 많은 표준 모델 역화방지기는 낮은 유량 등급을 가지며 가벼운 절단/브레이징 등에 사용할 수 있지만, 산소 가열, 중절단/가우징 등 중간-고유량이 필요한 작업에는 적합하지 않습니다. 중간 유량 등급의 역화방지기는 절단, 브레이징, 가우징 및 중-중간 가열을 포함한 더 넓은 범위의 응용 분야에 적합합니다.
설치 위치별 고려사항: 역화방지기는 일반적으로 조정기 출구와 토치 입구에 설치되며, 가스 공급원과 토치 사이에 위치하여 역화 발생 시 자동으로 가스 흐름을 차단하도록 설계됩니다.
안전 규격 준수: 국내에서는 산업안전보건 기준에 관한 규칙에 따라 가스용접 장비에 역화방지기 설치가 의무화되어 있으며, 가스용기 5m 이내에서는 화기 작업을 금지하고 있습니다.
정기 점검 및 유지보수: 역화방지기는 정기적인 점검과 유지보수가 중요하며, 사용 전 장비 상태를 확인하고, 호스를 퍼지한 후 토치에 점화하며, 적절한 교육을 받은 작업자가 올바른 절차에 따라 사용해야 합니다.
참고문헌
WITT-Gasetechnik GmbH & Co KG. (2024). FLASHBACK ARRESTORS 85-10 Technical Specification. Document ST9 spec - A02/5E. Witten, Germany: WITT-Gasetechnik.
