[안전밸브 완벽 가이드 1편]- 기본 개념과 원리

목차 :

1. 기본 개념 - 안전밸브의 정의와 역할
2. 작동 원리 - 힘의 균형과 5단계 작동 과정
3. 구성 요소 - 주요 부품과 역할, 재질 특성
4. 압력 용어 - 설정압력, 개방압력 등 핵심 용어 정리
5. 관련 법규 - KGS, KOSHA 기준 개요
6. 선정 고려사항 - 압력, 온도, 유체 특성
7. 현장 실수 사례 - 자주 하는 실수와 올바른 방법
8. 점검 포인트 - 일상/정기 점검사항
9. FAQ - 현장에서 자주 묻는 질문 5가지

---



1. 안전밸브란 무엇인가?

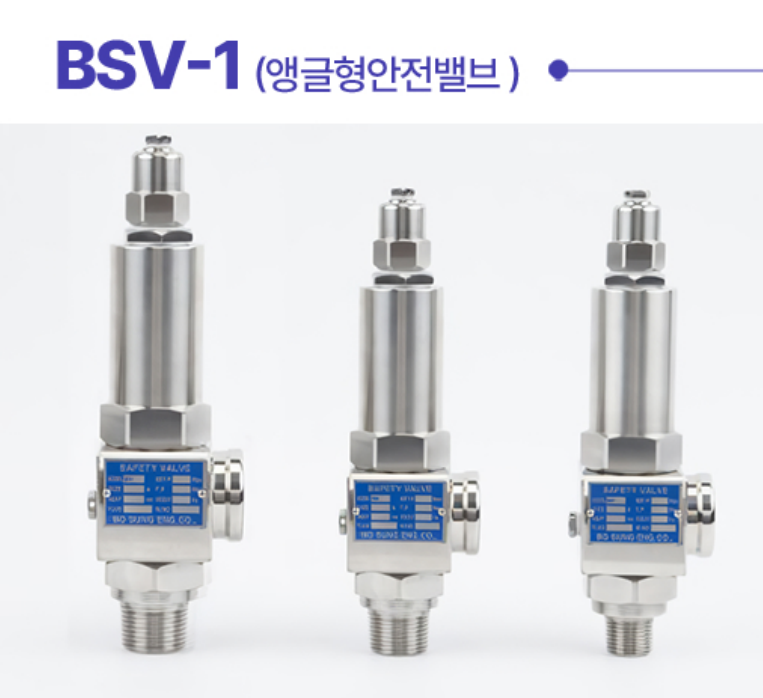

안전밸브(Safety Valve)는 압력용기나 배관 시스템에서 내부 압력이 설정된 안전 압력을 초과할 때 자동으로 개방되어 과도한 압력을 대기 중으로 방출하는 자동 안전장치입니다. 산업현장에서 압력용기의 파열이나 폭발 사고를 예방하는 최후의 안전장치 역할을 담당합니다.

1.1 안전밸브의 핵심 역할

1차 안전장치로서의 기능

• 압력 제어 시스템 실패 시 최후 보루
• 운전자의 조작 없이 자동으로 작동
• 설비 보호와 인명 안전 동시 확보
• 법적 의무 설치 대상 안전장치

경제적 손실 방지

• 압력용기 파열에 따른 설비 손상 방지
• 생산 중단으로 인한 경제적 피해 최소화
• 2차 사고 확산 방지
• 보험료 절감 효과



2. 안전밸브의 기본 작동 원리

2.1 힘의 균형 원리

안전밸브는 스프링 하중과 유체 압력 간의 힘의 균형으로 작동됩니다.

정상 운전 시 (밸브 닫힌 상태)

스프링 하중 > 유체 압력 × 밸브 디스크 면적

과압 발생 시 (밸브 열린 상태)

유체 압력 × 밸브 디스크 면적 > 스프링 하중

2.2 단계별 작동 과정

1단계: 압력 상승

• 시스템 내부 압력이 점진적으로 상승
• 밸브 디스크에 가해지는 상향력 증가
• 스프링 압축력과 균형 상태 유지

2단계: 설정압력 도달

• 내부 압력이 설정압력에 도달
• 상향력이 스프링 하중을 초과
• 밸브 디스크가 상승하기 시작

3단계: 급속 개방 (Pop Action)

• 밸브 시트에서 디스크가 분리되는 순간
• 유효 압력 면적 급격히 증가
• 전체 개방까지 0.1초 이내 완료

4단계: 압력 방출

• 과도한 압력이 대기 중으로 방출
• 시스템 내부 압력 감소
• 설정압력의 85-90% 수준까지 하강

5단계: 자동 재폐쇄

• 상향력이 스프링 하중보다 작아짐
• 밸브 디스크가 시트에 재착좌
• 정상 운전 상태로 복귀



3. 안전밸브의 구성 요소와 역할

3.1 주요 구성 부품

부품명	역할	재질 특성
밸브 본체 (Body)	압력 용기와 연결, 전체 구조 지지	주철, 탄소강, 스테인리스강
밸브 디스크 (Disc)	유로 차단 및 개방	스테인리스강, 하드페이싱
밸브 시트 (Seat)	디스크와 접촉하여 밀봉	스테인리스강, 스텔라이트
스프링 (Spring)	디스크를 시트에 압착시키는 하중 제공	특수강, 내부식성 재질
가이드 (Guide)	디스크의 원활한 상하 운동 안내	스테인리스강, 청동
조정 나사 (Adjusting Screw)	설정압력 조정	탄소강, 스테인리스강

3.2 밀봉 시스템

금속 대 금속 밀봉 (Metal to Metal Seal)

• 디스크와 시트가 직접 접촉하여 밀봉
• 고온, 고압 환경에 적합
• 완벽한 밀봉은 어려우나 내구성 우수

연질 시트 밀봉 (Soft Seat)

• 고무나 플라스틱 재질의 시트 사용
• 완벽한 밀봉 가능하나 온도 제한
• 주로 저온, 저압 용도에 사용

4. 설정압력과 관련 용어 정리

4.1 압력 관련 핵심 용어

설정압력 (Set Pressure)

• 안전밸브가 개방되기 시작하는 압력
• 압력용기 최고사용압력의 110% 이하로 설정
• 단위: MPa, kgf/cm², psi

개방압력 (Opening Pressure)

• 실제로 밸브가 개방되는 압력
• 설정압력의 ±3% 이내에서 허용

재폐쇄압력 (Reseating Pressure)

• 밸브가 다시 닫히는 압력
• 설정압력의 85-90% 수준

압력차 (Blowdown)

• 설정압력과 재폐쇄압력의 차이
• 일반적으로 설정압력의 10-15%

4.2 용량 관련 용어

방출용량 (Relieving Capacity)

• 단위시간당 방출할 수 있는 유체의 양
• kg/h, m³/h, SCFH 등으로 표시

유효 방출 면적 (Effective Discharge Area)

• 실제 유체가 흐르는 단면적
• 밸브 크기 선정의 기준



5. 안전밸브 관련 법규 개요

5.1 주요 적용 법규

고압가스 안전관리법 (KGS 관할)

• 고압가스 제조, 저장, 판매, 사용시설
• 특정설비검사 대상
• 정기검사 주기: 2년

산업안전보건법 (KOSHA 관할)

• 압력용기 (보일러 포함)
• 자체검사 또는 성능검사 실시
• 정기검사 주기: 1년

전력기술관리법

• 발전소 보일러 및 압력용기
• 전력기술관리법 시행령 적용

5.2 설치 의무 기준

압력용기 (KOSHA 기준)

• 게이지압력 0.1MPa 초과 시 의무 설치
• 내용적 0.04m³ 이상 또는 동체 내경 200mm 이상
• 최고사용압력의 1.1배 이하로 설정

고압가스시설 (KGS 기준)

• 고압가스 저장탱크 필수 설치
• 배관계 압력 상승 시 설치
• 차단밸브 사이 구간 보호용 설치



6. 안전밸브 선정 시 고려사항

6.1 운전 조건 분석

압력 조건

• 최고 사용압력 확인
• 설정압력 계산 (최고사용압력 × 1.05~1.1)
• 백압력(Back Pressure) 영향 검토

온도 조건

• 최고 운전온도 확인
• 재질 선정에 미치는 영향 검토
• 열팽창 계수 고려

유체 특성

• 기체, 액체, 증기 구분
• 부식성, 독성, 가연성 확인
• 비중, 점도 등 물성치 파악

6.2 설치 환경 조건

설치 위치

• 진동, 충격 여부
• 접근성 및 정비성
• 주변 온도 환경

배출 조건

• 배출 유체의 안전한 처리 방안
• 배출관 설계 요구사항
• 소음 및 환경 영향



7. 현장에서 자주 하는 실수들

7.1 설정압력 관련 실수

실수 1: 설정압력을 최고사용압력과 동일하게 설정

• 올바른 방법: 최고사용압력의 105-110%로 설정
• 이유: 정상 운전 중 빈번한 작동 방지

실수 2: 여러 개 안전밸브의 설정압력을 모두 동일하게 설정

• 올바른 방법: 10% 이내 차등 설정
• 이유: 한 개 밸브로 처리 불가 시 순차 개방

7.2 설치 관련 실수

실수 3: 안전밸브 전단에 차단밸브 설치

• 위험성: 차단밸브 폐쇄 시 안전밸브 기능 상실
• 예외: 2개 이상 설치 시 우회 라인 확보 조건하에 가능

실수 4: 배출관을 아래쪽으로 향하게 설치

• 문제점: 응축수 고임, 동결 위험
• 올바른 방법: 수직 상향 또는 경사 배출



8. 안전밸브 점검 포인트

8.1 일상 점검사항

외관 점검

• 밸브 본체 균열, 부식 여부
• 스프링 덮개 손상 상태
• 배출관 막힘이나 손상
• 각종 볼트 체결 상태

작동 점검

• 수동 개방 장치 작동 확인
• 설정압력 표시 라벨 상태
• 누설음 발생 여부
• 진동이나 이상음 여부

8.2 정기 점검사항

성능 점검

• 설정압력 정확도 확인
• 개방압력 측정
• 재폐쇄압력 측정
• 누설 시험 실시

분해 점검

• 디스크 및 시트 마모 상태
• 스프링 변형이나 부식
• 가이드 부분 마모
• 각부 치수 측정

FAQ: 안전밸브 기본 개념 관련 자주 묻는 질문

Q1: 안전밸브와 릴리프 밸브의 차이점은 무엇인가요?

A: 엄밀히 말하면 차이가 있습니다. 안전밸브(Safety Valve)는 주로 기체나 증기용으로 설정압력에서 전량 급속 개방되는 방식이고, 릴리프 밸브(Relief Valve)는 주로 액체용으로 압력 상승에 비례하여 점진적으로 개방되는 방식입니다. 하지만 현장에서는 두 용어를 혼용하여 사용하는 경우가 많습니다.



Q2: 안전밸브 설정압력을 왜 최고사용압력보다 높게 설정하나요?

A: 정상 운전 중 압력 변동으로 인한 불필요한 작동을 방지하기 위해서입니다. 만약 설정압력을 최고사용압력과 동일하게 하면, 작은 압력 상승에도 밸브가 작동하여 생산성 저하와 밸브 수명 단축을 초래할 수 있습니다. 따라서 5-10%의 여유를 두어 설정합니다.



Q3: 안전밸브에서 지속적으로 소량 누설이 발생하는데 교체해야 하나요?

A: 금속 대 금속 밀봉 방식의 안전밸브는 완벽한 밀봉이 어려워 미세한 누설은 허용됩니다. 하지만 육안으로 확인 가능한 누설이나 지속적인 소음이 발생한다면 점검이 필요합니다. 누설량이 허용 기준을 초과하면 교체하거나 정비해야 합니다.



Q4: 안전밸브 설정압력은 어떻게 확인하나요?

A: 밸브 본체에 부착된 명판(Name Plate)에서 설정압력을 확인할 수 있습니다. 하지만 정확한 설정압력은 전용 시험기를 사용한 교정(효정) 작업을 통해서만 확인 가능합니다. 현장에서는 압력계로 시스템 압력을 모니터링하면서 밸브 작동 여부를 간접적으로 판단할 수 있습니다.



Q5: 안전밸브가 한 번 작동하면 성능에 문제가 생기나요?

A: 정상적인 작동이라면 성능에 큰 문제가 생기지 않습니다. 다만 작동 후에는 디스크와 시트 표면에 미세한 손상이 발생할 수 있어 누설이 증가할 가능성이 있습니다. 따라서 작동 후에는 육안 점검을 실시하고, 필요시 전문 업체의 점검을 받는 것이 좋습니다.

결론

안전밸브는 단순한 구조를 가지고 있지만, 그 작동 원리와 중요성을 정확히 이해하는 것이 안전한 설비 운영의 출발점입니다. 힘의 균형 원리에 따른 자동 작동 메커니즘, 각 구성 부품의 역할, 그리고 관련 법규의 기본 사항을 숙지함으로써 현장에서 안전밸브를 올바르게 관리할 수 있습니다.

다음 편에서는 안전밸브의 다양한 종류와 각각의 특징, 적용 분야에 대해 상세히 알아보겠습니다.

---

출처

한국가스안전공사. (2022). 고압가스 안전관리법 시행규칙 해설서. KGS.

한국산업안전보건공단. (2021). 압력용기 안전관리 지침서. KOSHA.

한국산업안전보건공단. (2020). KOSHA GUIDE P-82-2012 압력용기 안전밸브 설치기준. KOSHA.

고용노동부. (2023). 산업안전보건기준에 관한 규칙. 고용노동부.

American Society of Mechanical Engineers. (2019). ASME Boiler and Pressure Vessel Code Section VIII. ASME International.
