아세틸렌 폭발 분해 차단 HDS17 신속 차단 장치의 안전 기능과 설치 기준
1줄 요약: 아세틸렌 배관 시스템의 폭발성 분해를 밀리초 단위로 차단하는 WITT HDS17 신속 차단 장치의 안전 기능과 DIN EN ISO 14114 기준 설치 요구사항을 소개합니다.
안녕하세요 WITTGUY 입니다.
아세틸렌(Acetylene)은 용접 및 절단 작업에 필수적인 산업용 가스이지만, 산소 없이도 폭발적으로 분해될 수 있는 매우 위험한 특성을 가지고 있습니다. 특히 고압 배관 시스템에서 발생하는 아세틸렌 분해는 초음속 압력파를 발생시켜 일반적인 안전장치로는 대응이 불가능합니다. 본 포스팅에서는 이러한 위험으로부터 작업자와 설비를 보호하는 HDS17 신속 차단 장치(Fast Shut-off Device)의 기술적 특성과 국제 안전 기준에 따른 설치 요구사항을 다룹니다.
목차
- 아세틸렌 분해의 위험성과 안전장치 필요성
- HDS17 신속 차단 장치의 작동 원리
- 국제 안전 인증 및 규격 준수
- 주요 기술 사양 및 설치 요건
1. 아세틸렌 분해의 위험성과 안전장치 필요성
아세틸렌은 산업 현장에서 널리 사용되는 가스이지만 다음과 같은 위험 특성을 가지고 있습니다.
| 위험 요소 | 특성 |
| 폭발성 분해 | 산소 없이도 자발적 폭발 가능 |
| 저압 분해 | 저압 조건에서도 분해 반응 발생 |
| 초음속 압력파 | 기존 안전장치 무력화 가능 |
| 연쇄 반응 | 하류 시스템으로 급속 전파 |
DIN EN ISO 14114 기준에 따르면, 두 개 이상의 실린더가 동시에 연결된 고압 라인에서는 주 압력 조정기(Primary Pressure Regulator) 직전에 자동 신속 차단 장치를 의무적으로 설치해야 합니다. 이는 아세틸렌 공급 시스템의 기본적인 안전 요구사항입니다.
2. HDS17 신속 차단 장치의 작동 원리
HDS17은 아세틸렌 분해 발생 시 밀리초 단위로 반응하여 가스 흐름을 차단하는 전문 안전장치입니다.
작동 메커니즘
| 단계 | 작동 내용 |
| 1단계 | 압력파 감지 (밀리초 단위 반응) |
| 2단계 | 압력 제어 폐쇄 피스톤 작동 |
| 3단계 | 가스 흐름 즉시 차단 |
| 4단계 | 분해 반응 전파 차단 |
압력 제어 폐쇄 피스톤(Pressure-Controlled Closing Piston)이 핵심 구성요소로, 아세틸렌 분해로 인한 이상 압력을 감지하는 즉시 가스 흐름을 물리적으로 차단합니다. 이를 통해 하류 시스템과 작업자를 효과적으로 보호하며 대형 사고를 방지합니다.
3. 국제 안전 인증 및 규격 준수
WITT HDS17은 다음과 같은 국제 안전 기준과 인증을 획득하였습니다.
| 인증 항목 | 세부 내용 |
| 안전 인증 | IBExU 안전 기술 연구소 인증 |
| 인증 번호 | 시험 인증서 번호 2411 |
| 제작 기준 | DIN EN ISO 15615 |
| 설치 기준 | DIN EN ISO 14114 |
| 시험 기준 | 각 개별 장치 100% 시험 |
IBExU(Institut für Sicherheitstechnik)는 독일의 권위 있는 안전 기술 연구소로, 폭발 위험 환경에서 사용되는 장비의 안전성을 검증합니다. HDS17은 정기적인 품질 테스트를 통해 최대한의 운영 안전성을 보장합니다.
4. 주요 기술 사양 및 설치 요건
제품 사양
| 항목 | 사양 |

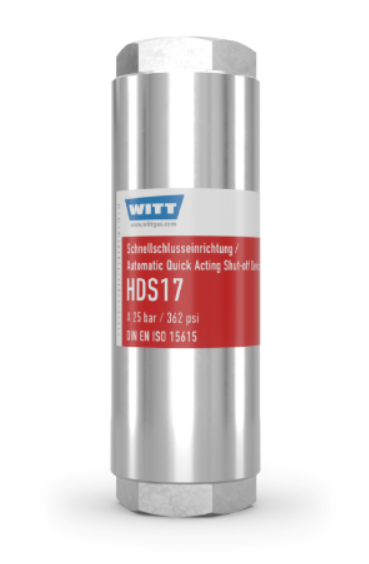

| 제품명 | WITT HDS17 |
| 재질 | 아연 도금 강철(Galvanized Steel) |
| 반응 속도 | 밀리초 단위 |
| 설치 방식 | 위치 독립적 설치 가능 |
| 설치 위치 | 주 압력 조정기 직전 |
설치 체크포인트
- 두 개 이상 실린더 동시 연결 시스템에 필수 설치
- 주 압력 조정기 직전 위치 확인
- 고압 라인 연결부 기밀 점검
- 설치 후 작동 테스트 실시
- 정기적인 점검 및 유지보수 계획 수립
HDS17의 견고한 설계는 장기간 신뢰성 있는 운영을 보장하며, 간단한 설치 방식으로 인해 기존 시스템에도 용이하게 적용할 수 있습니다.
FAQ
Q1. HDS17 신속 차단 장치는 언제 설치해야 합니까?
A1. DIN EN ISO 14114 기준에 따라 두 개 이상의 아세틸렌 실린더가 동시에 연결된 고압 라인의 주 압력 조정기 직전에 의무적으로 설치해야 합니다.
Q2. 아세틸렌 분해가 일반 폭발과 다른 점은 무엇입니까?
A2. 아세틸렌 분해는 산소 없이도 발생하며, 초음속으로 이동하는 압력파를 생성하여 일반적인 역화 방지기나 안전밸브로는 대응할 수 없습니다.
Q3. HDS17의 반응 속도는 얼마나 빠릅니까?
A3. 밀리초 단위로 반응하여 아세틸렌 분해로 인한 압력파를 즉시 감지하고 가스 흐름을 차단합니다.
Q4. 설치 후 정기 점검이 필요합니까?
A4. 네, 최대한의 운영 안전성을 보장하기 위해 제조사 권장 주기에 따른 정기적인 점검과 기능 테스트가 필요합니다.
Q5. 기존 아세틸렌 공급 시스템에도 설치 가능합니까?
A5. 네, HDS17은 간단하고 위치에 독립적인 설치 방식으로 설계되어 기존 시스템에도 유연하게 적용할 수 있습니다.
