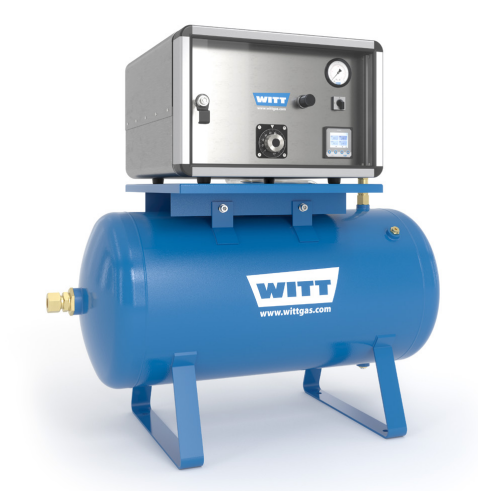

레이저 절단용 가스 혼합기 MG 50/100-2ME HD
MG50_100-2ME_HD_레이저가스믹서.pdf
0.92MB



WITT 레이저 절단용 가스 믹서 MG 50/100-ME PVDÜ HD

1. 제품 개요

모델명: MG 50/100-2ME PVDÜ HD

고유량 및 변동성 있는 가스 혼합 생산 요구사항을 만족하는 레이저 절단용 혼합가스 생산을 위한 2가지 정의된 가스용 가스 혼합 시스템입니다. 용량 범위는 0에서 약 438 Nm³/h까지입니다.



주의사항: 시스템은 충분한 버퍼 용량(가스 혼합 용량에 따라 100~250리터)에서만 작동합니다.

2. 주요 특징

간편한 조작

  • 비례 혼합 밸브를 통한 무단계 혼합 설정 가능
  • 0부터 최대 유량 용량까지 가스 혼합물 인출 가능

높은 공정 신뢰성

  • 가스 공급의 압력 변동과 무관한 안정적 작동
  • 간헐적 가스 혼합물 인출 가능
  • 설정 보호를 위한 잠금 가능한 투명 도어
  • 방수 및 견고한 스테인리스 스틸 하우징
  • 알람 모듈 AM3: 압력용 디지털 디스플레이(아날로그 압력 트랜스미터 포함)가 있는 통합 입구 압력 모니터링, 광학 알람, 조정 가능한 알람 한계값, 승인 의무, 알람 보호, 외부 알람 제어용 인터페이스 등

옵션

  • 더 편리한 설치를 위해 혼합가스 저장용 버퍼 탱크가 장착된 가스 믹서

3. 기술 사양

항목 사양
가스 산소(Oxygen) 및 질소(Nitrogen)
혼합 범위 0-25%, 0-10%, 0-5%
압력 설정
- 입구 압력 최대 40 bar
- 리시버 최대 29 bar
- 가스 간 입구 압력 차이 최대 3 bar
혼합유량 (Air기준) 최대 438 Nm³/h
설정 정확도 ±1% abs.
혼합 정밀도 ±1% abs. 미만
하우징 스테인리스 스틸, 방수
중량
- MG 50 리시버 제외 약 35 kg
- MG 100 리시버 제외 약 38 kg
치수 (높이×폭×깊이)
- 믹서 약 330 × 485 × 500 mm (연결부 및 리시버 제외)
전압 230 V AC, 110 V AC 또는 24 V DC
전력 소비 230 V AC, 0.07 A

4. 가스 연결

MG 50 모델

  • 입구: G 1/2 RH (콘 포함), 파이프 OD 15 mm용 솔더링 니플
  • 믹서 출구: G 1/2 RH (콘 포함), 파이프 OD 15 mm용 솔더링 니플
  • 리시버 출구: 파이프 OD 22×1.5 mm용 WITTFIX-파이프 커플러

MG 100 모델

  • 입구: G 1 RH (콘 포함), 파이프 OD 22 mm용 솔더링 니플
  • 믹서 출구: G 1 RH (콘 포함), 파이프 OD 22 mm용 솔더링 니플
  • 리시버 출구: 파이프 OD 22×1.5 mm용 WITTFIX-파이프 커플러

5. 성능 데이터

MG 50 HD 유량 데이터 (Nm³/h, 공기 기준)

최소 입구 압력(barg)에 따른 최소 리시버 압력(barg) 대비 성능:

  • 최대 리시버 압력: 표시된 압력보다 0.5 bar 높음
  • 유속 범위: ≤20 m/s, >20 m/s, >50 m/s로 구분
  • 최대 성능: 40 bar 입구 압력에서 194 Nm³/h

MG50 혼합가스 유량표

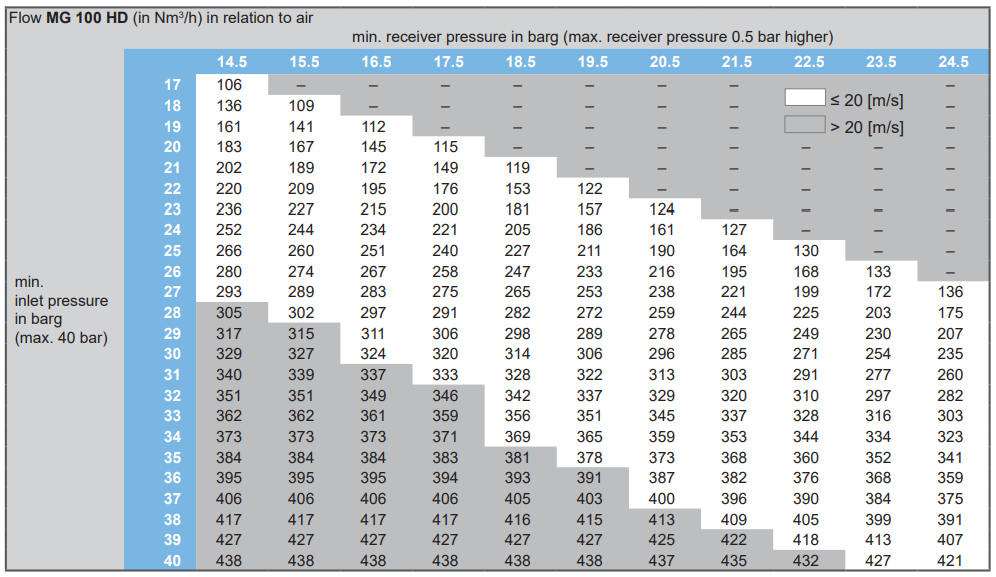

MG 100 HD 유량 데이터 (Nm³/h, 공기 기준)

최소 입구 압력(barg)에 따른 최소 리시버 압력(barg) 대비 성능:

  • 최대 리시버 압력: 표시된 압력보다 0.5 bar 높음
  • 유속 범위: ≤20 m/s, >20 m/s로 구분
  • 최대 성능: 40 bar 입구 압력에서 438 Nm³/h

MG100 혼합가스 유량표

6. 인증 및 규격

  • ISO 9001에 따른 회사 인증
  • CE 마킹:
    • EMC 2014/30/EU
    • 저전압 지침 2014/35/EU
    • PED 2014/68/EU
  • EIGA 13/20, CGA G-4.4 및 AIGA 021/20에 따른 산소 서비스 설계: 산소 파이프라인 및 배관 시스템
  • EIGA 33/18, CGA G-4.1 및 AIGA 012/19에 따른 산소 서비스 청소: 산소 서비스용 장비 청소

7. 응용 분야

레이저 절단 응용

  • 금속 가공용 레이저 절단 시스템
  • 스테인리스 스틸, 알루미늄, 탄소강 절단
  • 정밀 절단 및 고품질 마감 요구 응용
  • 산화 방지가 필요한 절단 작업
  • 높은 유량과 변동성 있는 가스 혼합 요구사항을 가진 산업용 레이저 시스템

가스 혼합 목적

  • 질소: 불활성 특성으로 산화 방지, 깨끗한 절단면 제공
  • 산소: 절단 속도 향상을 위한 발열 반응 지원
  • 혼합 가스: 재료별 최적화된 절단 조건 제공

8. 설치 및 운영 지침

설치 요구사항

  • 적절한 버퍼 볼륨 확보 (100-250리터)
  • 안정적인 전력 공급 (230V AC, 110V AC 또는 24V DC)
  • 적절한 환기 및 안전 시설

운영 특징

      • 압력 변동에 무관한 안정적 작동
      • 간헐적 가스 인출 가능
      • 실시간 압력 모니터링 및 알람 기능
      • 투명 도어를 통한 설정 확인 및 보호
