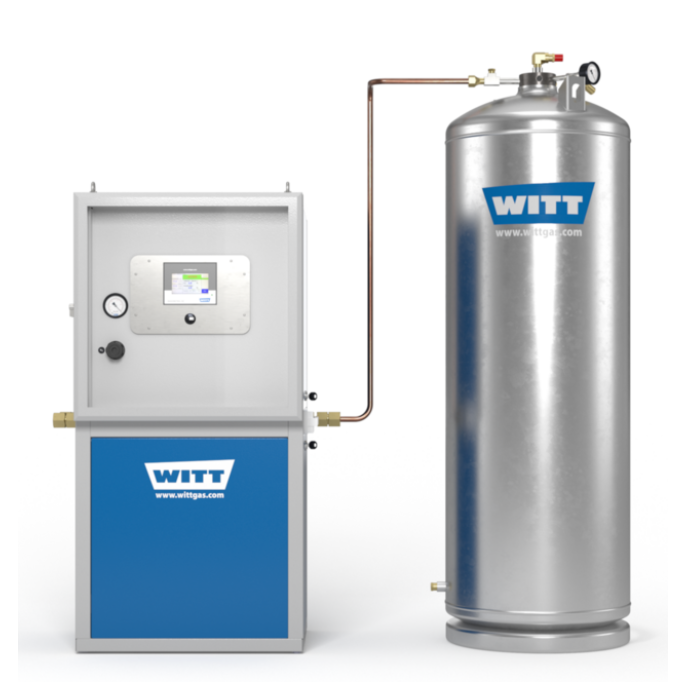

MG 50/100-ME PVDÜ HD 가스 믹서

레이저 절단용 고유량 가스 혼합 시스템

1. 제품 개요

2종 가스용 가스 혼합 시스템으로, 고유량과 변동적인 가스 혼합 생산 요구사항을 충족하는 레이저 절단용 가스 혼합에 특화된 제품입니다. 0부터 약 438 Nm³/h까지의 용량 범위를 제공합니다.

주의사항: 본 시스템은 충분한 버퍼 볼륨(가스 혼합 용량에 따라 100~250리터)이 있어야만 작동합니다.

2. 주요 특징

간편한 조작

비례 혼합 밸브를 통한 무단계 혼합 설정
영점부터 최대 유량 용량까지 가스 혼합 추출 가능

높은 공정 신뢰성

가스 공급의 압력 변동과 무관하게 작동
간헐적 가스 혼합 추출 가능
설정 보호를 위한 잠금 가능한 투명 도어
방수 및 견고한 스테인리스 스틸 하우징
알람 모듈 AM3: 통합 입구 압력 모니터링 기능 포함
- 압력 디지털 표시 (아날로그 압력 전송기 포함)
- 광학 알람
- 조정 가능한 알람 한계값
- 확인 의무
- 알람 보호
- 외부 알람 제어용 인터페이스

3. 옵션

보다 편리한 설치를 위한 가스 혼합 버퍼 탱크에 장착된 가스 믹서
기타 모델, 옵션 및 액세서리는 요청 시 제공 가능

4. 기술 사양

기본 사양

모델: MG 50/100-2ME PVDÜ HD
표준 가스: 산소와 질소
혼합 범위: 0-25%, 0-10%, 0-5%
혼합 출력 (공기): 최대 438 Nm³/h
설정 정확도: ±1% abs.
혼합 정밀도: ±1% abs. 이하

압력 설정

입구 압력: 최대 40 bar
리시버탱크출구: 최대 29 bar
가스간 입구 압력차: 최대 3 bar

가스 연결부

MG 50

입구: G 1/2 RH 콘 포함, 파이프 OD 15mm용 납땜 니플
믹서 출구: G 1/2 RH 콘 포함, 파이프 OD 15mm용 납땜 니플
리시버탱크 출구: 파이프 OD 22x1.5mm용 WITTFIX-파이프 커플러

MG 100

입구: G 1 RH 콘 포함, 파이프 OD 22mm용 납땜 니플
믹서 출구: G 1 RH 콘 포함, 파이프 OD 22mm용 납땜 니플
리시버탱크 출구: 파이프 OD 22x1.5mm용 WITTFIX-파이프 커플러

물리적 사양

하우징: 스테인리스 스틸, 방수
무게:
- MG 50: 약 35kg (수신기 제외)
- MG 100: 약 38kg (수신기 제외)
크기: 약 330 × 485 × 500mm (연결부 및 수신기 제외)
전원: 230V AC, 110V AC 또는 24V DC
소비 전력: 230V AC, 0.07A

5. 성능 차트

MG 100 HD 유량 차트 (Nm³/h, 공기 기준)

최소 리시버탱크 압력에 따른 유량 성능표가 제공되며, 입구 압력과 리시버탱크 압력의 관계에 따라 최적 유량을 확인할 수 있습니다.

MG 50 HD 유량 차트 (Nm³/h, 공기 기준)

소형 모델인 MG 50의 경우에도 상세한 유량 성능표가 제공되어 다양한 압력 조건에서의 최적 운전점을 파악할 수 있습니다.

유속 범위 표시:

≤ 20 m/s (권장 범위)
20 m/s (주의 범위)
50 m/s (제한 범위)

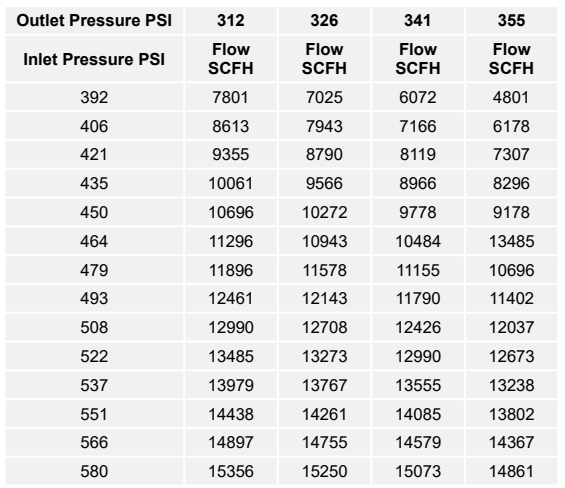

유량표 보는 법
입구압력(세로축) 392 psi, 출구압력(가로축) 312 psi 일 때 7,801 SCFH( ft³/h)
7,801 SCFH 를 환산하면 약 220 Nm3/h

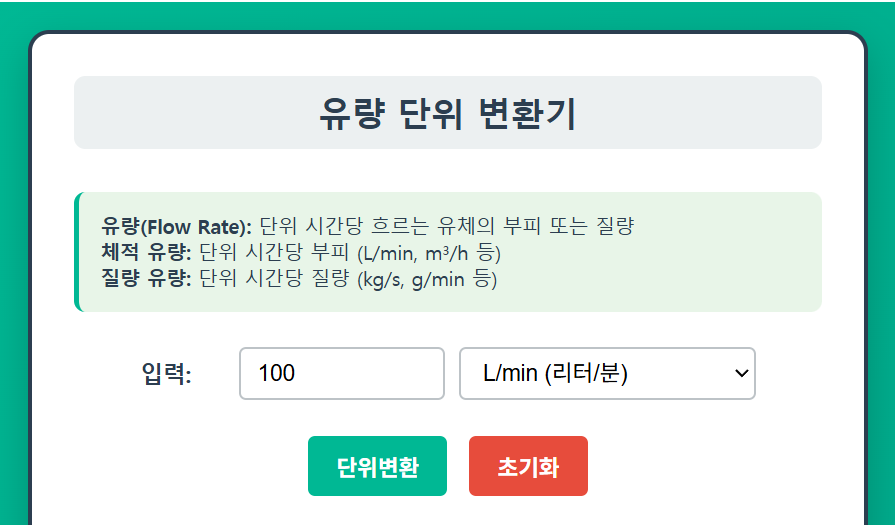

유량단위 변환(그림을 클릭 하세요)

6. 인증 및 승인

ISO 9001에 따른 회사 인증
CE 마킹:
- EMC 2014/30/EU
- 저전압 지침 2014/35/EU
- PED 2014/68/EU
EIGA 13/20, CGA G-4.4, AIGA 021/20에 따른 산소 서비스용 설계
EIGA 33/18, CGA G-4.1, AIGA 012/19에 따른 산소 서비스용 청소

7. 활용 분야

MG 50/100-ME PVDÜ HD 가스 믹서는 다음과 같은 분야에서 활용됩니다:

레이저 절단 공정
금속 가공 산업
자동차 부품 제조
조선 및 중공업
정밀 가공 분야
산업용 가스 혼합 시스템

제조사: WITT-Gasetechnik GmbH & Co KG
Salinger Feld 4-8, D-58454 Witten, Germany
Tel. +49 (0)2302-8901-0
Email: witt@wittgas.com
Website: www.wittgas.com
