진공압력 단위 완전 정리: 산업별 국가별 압력 단위 비교 분석
안녕하세요 WITTGUY 입니다.
현장에서 진공 시스템을 다루다 보면 다양한 압력 단위들로 인해 혼란을 겪는 경우가 많습니다. 특히 국제 거래나 다국적 프로젝트에서는 각국의 서로 다른 압력 단위 체계로 인해 실무상 어려움이 발생하고 있습니다. 더욱이 진공압력을 양수로 표기하는 방식과 음수로 표기하는 방식이 혼재되어 있어 현장 실무자들의 혼란이 가중되고 있습니다. 본 포스팅에서는 진공압력의 기본 개념부터 마이너스 표기 방식까지 체계적으로 정리하여 현장 실무자들의 이해를 돕고자 합니다.
목차
- 진공압력의 기본 개념과 마이너스 표기 방식
- 주요 진공압력 단위 체계
- 산업별 진공압력 단위 사용 현황
- 국가별 진공압력 단위 비교
- 진공압력 단위 변환 실무 가이드
- 측정 장비별 압력 단위 특성
- 실무 적용 사례와 문제 해결
1. 진공압력의 기본 개념과 마이너스 표기 방식

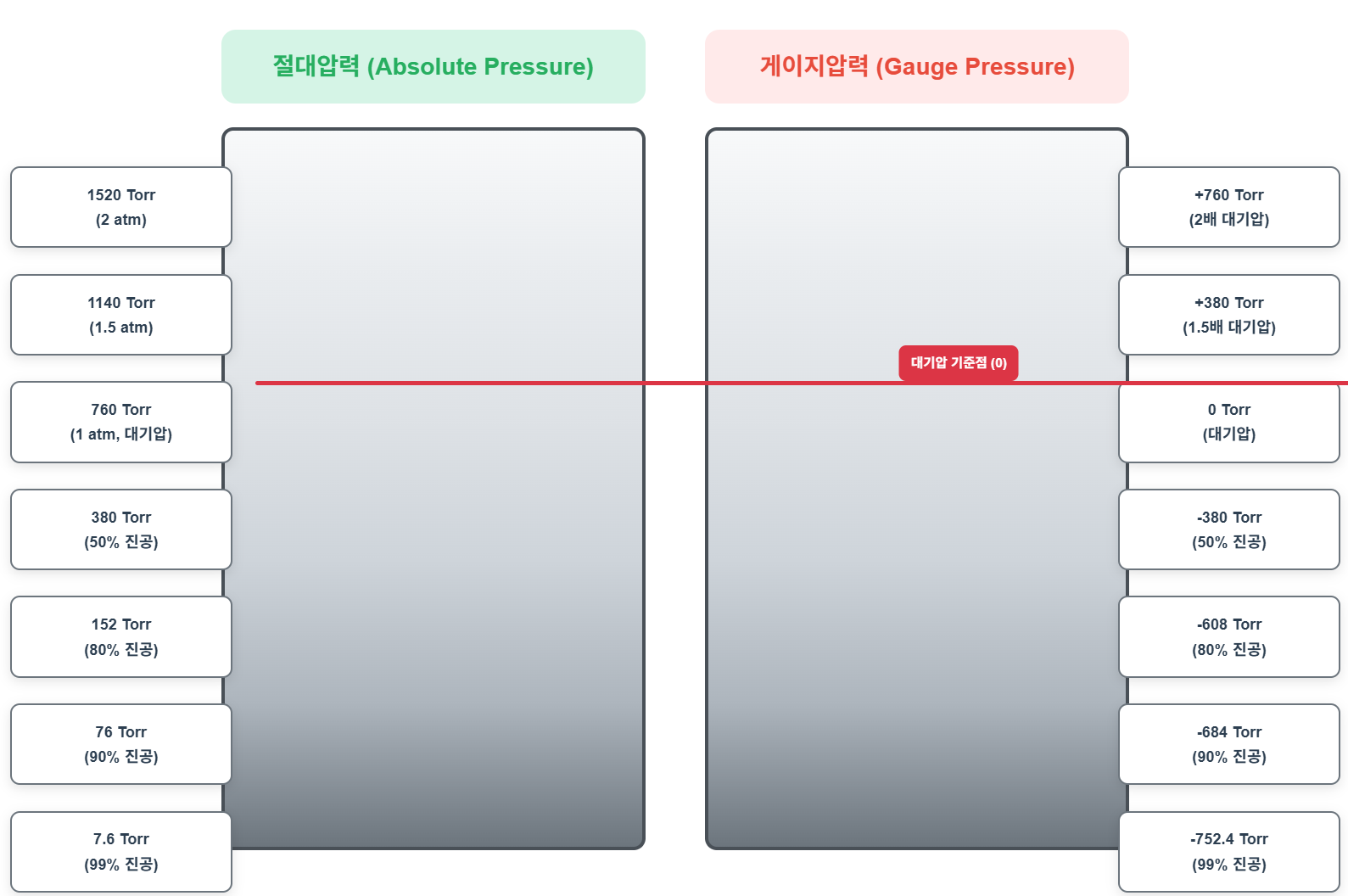

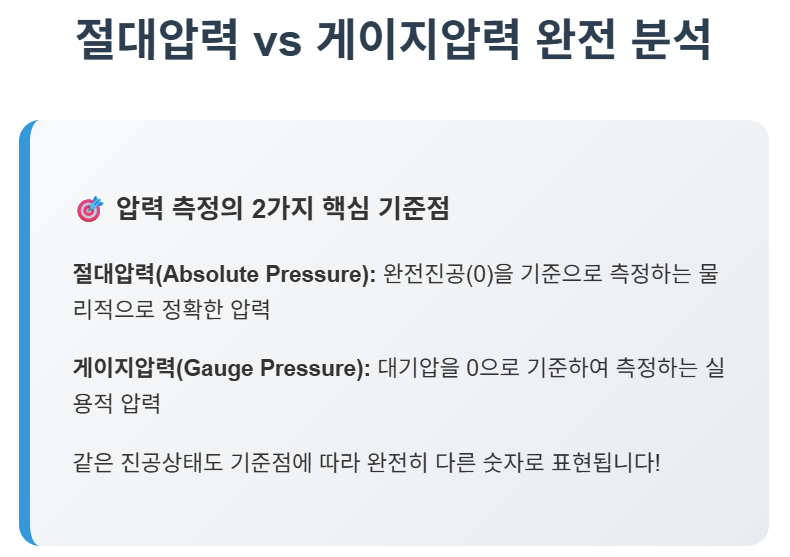

진공압력은 대기압보다 낮은 압력 상태를 의미합니다. 일반적으로 절대압력과 게이지압력으로 구분되며, 이 구분에 따라 양수 표기와 음수 표기가 결정됩니다.

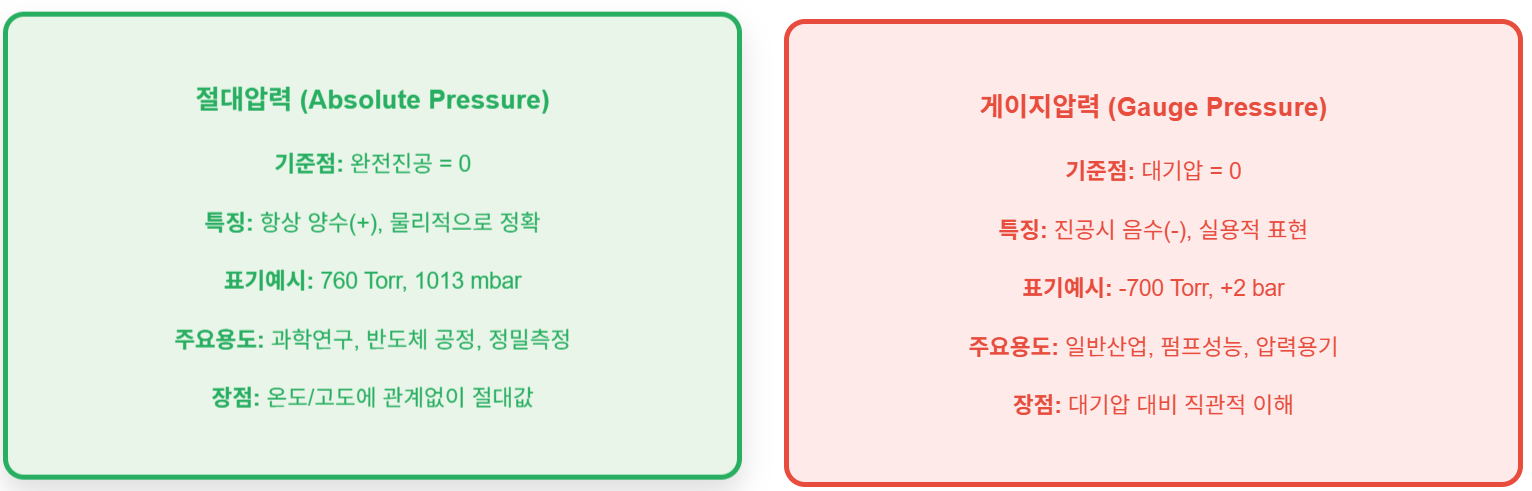

표기 방식별 특징 비교
| 구분 | 절대압력 | 게이지 압력 |
| 기준점 | 완전진공 (0) | 대기압 (760 Torr) |
| 표기 특징 | 항상 양수 (+) | 진공시 음수 (-) |
| 대기압 표기 | 760 Torr | 0 Torr |
| 50% 진공 표기 | 380 Torr | -380 Torr |
| 90% 진공 표기 | 76 Torr | -684 Torr |
| 주요 사용처 | 반도체, 연구소 | 진공펌프, 식품포장 |
진공도 분류 및 적용 분야
| 진공도 구분 | 압력 범위 (Torr) | 압력 범위 (mbar) | 주요 응용 분야 |
| 저진공 | 760 ~ 1 | 1013 ~ 1.3 | 일반 산업용 진공펌프 |
| 중진공 | 1 ~ 10⁻³ | 1.3 ~ 1.3×10⁻³ | 전자부품 제조 |
| 고진공 | 10⁻³ ~ 10⁻⁹ | 1.3×10⁻³ ~ 1.3×10⁻⁹ | 반도체 공정 |
| 초고진공 | 10⁻⁹ 이하 | 1.3×10⁻⁹ 이하 | 연구용 분석장비 |
2. 주요 진공압력 단위 체계
국제단위계와 전통 단위 비교
| 단위명 | 기호 | 파스칼 환산 | 토르 환산 | 주요 사용 지역/분야 |
| 파스칼 | Pa | 1 | 0.0075 | 국제 표준 |
| 헥토파스칼 | hPa | 100 | 0.75 | 기상학 |
| 킬로파스칼 | kPa | 1000 | 7.5 | 일반 공학 |
| 토르 | Torr | 133.322 | 1 | 미국, 일본 |
| 밀리토르 | mTorr | 0.133322 | 0.001 | 반도체 산업 |
| 밀리바 | mbar | 100 | 0.75 | 독일, 영국 |
| 대기압 | atm | 101325 | 760 | 기준값 |

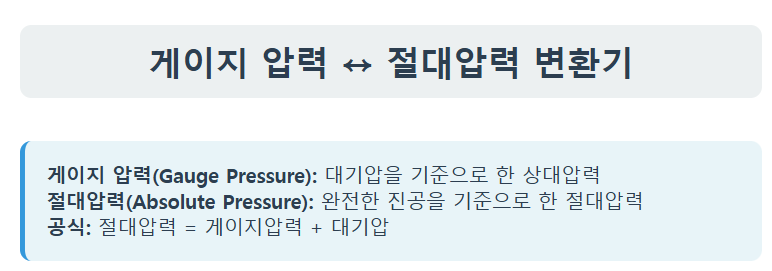

진공 압력 단위 변환기 | Claude
진공 압력 단위 변환기 - interactive HTML page created with Claude.
claude.ai
3. 산업별 진공압력 단위 사용 현황
반도체 제조업 공정별 압력 요구사항
| 공정명 | 압력 범위 | 표기 방식 | 단위 | 실무 활용 예시 |
| 스퍼터링 | 1~10 mTorr | 절대압력 | mTorr | 박막 증착품질 관리 |
| 에칭 | 10~100 mTorr | 절대압력 | mTorr | 패턴 형성 정밀도 |
| 이온주입 | 10⁻⁶~10⁻⁷ Torr | 절대압력 | Torr | 도핑 농도 제어 |
| 열처리 | 10⁻⁵~10⁻⁶ Torr | 절대압력 | Torr | 어닐링 분위기 제어 |
식품 포장업 진공도 기준
| 식품 종류 | 요구 진공도 | 게이지압력 표기 | 절대압력 표기 | 포장 효과 |
| 육류 | 99% | -750 mbar | 13 mbar | 장기 보존 |
| 치즈 | 90% | -900 mbar | 100 mbar | 산화 방지 |
| 커피원두 | 95% | -950 mbar | 50 mbar | 향미 보존 |
| 건어물 | 80% | -800 mbar | 200 mbar | 습기 차단 |
4. 국가별 진공압력 단위 비교
지역별 선호 단위 및 특징
| 국가/지역 | 1순위 단위 | 2순위 단위 | 표기 방식 | 특징 |
| 미국 | Torr | mTorr | 절대압력 | 우주항공 표준 |
| 독일 | mbar | Pa | 게이지압력 | EU 규격 준수 |
| 일본 | Torr | Pa | 혼용 | 미국 표준 병행 |
| 중국 | Pa | mbar | 절대압력 | SI 단위 우선 |
| 한국 | Torr | mbar | 혼용 | 다국적 대응 |
| 영국 | mbar | Torr | 게이지압력 | 전통과 EU 병행 |
5. 진공압력 단위 변환 실무 가이드
기본 변환 공식 및 계산 예시
| 절대압력 → 게이지압력 | 게이지압력 = 절대압력 - 760 Torr | 100 Torr → ? | -660 Torr |
| 게이지압력 → 절대압력 | 절대압력 = 게이지압력 + 760 Torr | -500 Torr → ? | 260 Torr |
| Torr → mbar | mbar = Torr × 1.333 | 100 Torr → ? | 133.3 mbar |
| mbar → Torr | Torr = mbar × 0.75 | 100 mbar → ? | 75 Torr |

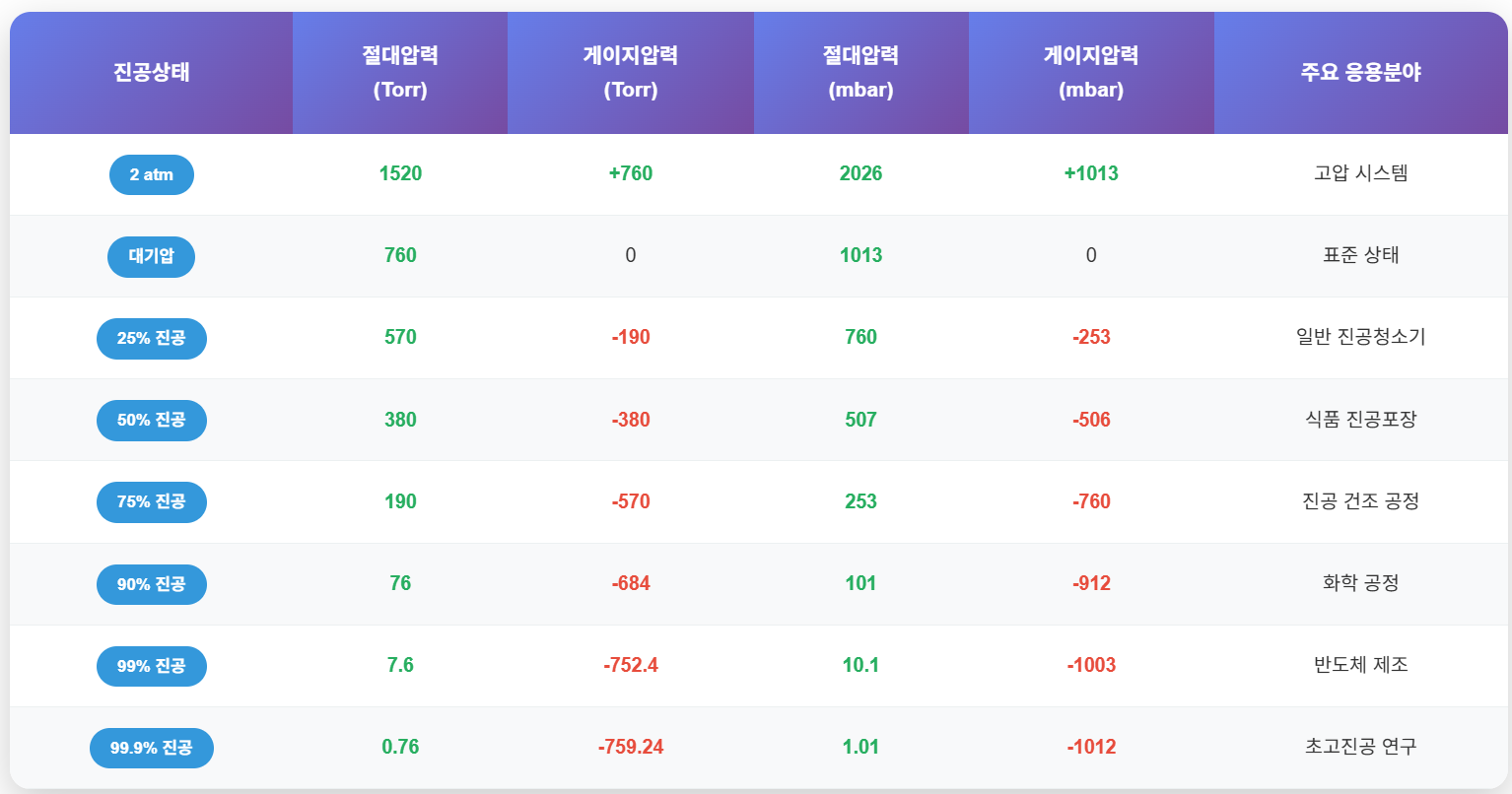

진공도별 단위 변환표
| 진공도 | 절대압력 (Torr) | 게이지압력 (Torr) | 절대압력 (mbar) | 게이지압력 (mbar) |
| 0% (대기압) | 760 | 0 | 1013 | 0 |
| 25% | 570 | -190 | 760 | -253 |
| 50% | 380 | -380 | 507 | -506 |
| 75% | 190 | -570 | 253 | -760 |
| 90% | 76 | -684 | 101 | -912 |
| 99% | 7.6 | -752.4 | 10.1 | -1003 |
6. 측정 장비별 압력 단위 특성
게이지 종류별 성능 비교
| 게이지 종류 | 측정 범위 (Torr) | 정확도 | 주요 단위 | 가격대 | 용도 |
| 부르동관 | 1 ~ 760 | ±2~5% | Torr, mbar | 저가 | 일반 산업 |
| 다이어프램 | 0.1 ~ 1000 | ±1~3% | Torr, mbar | 중가 | 정밀 측정 |
| 피라니 | 10⁻⁴ ~ 10³ | ±10~30% | mTorr, mbar | 중가 | 중진공 |
| 이온화 | 10⁻¹⁰ ~ 10⁻² | ±20~50% | Torr, mTorr | 고가 | 고진공 |
| 커패시턴스 | 10⁻⁵ ~ 1000 | ±0.05~0.25% | 설정가능 | 고가 | 초정밀 |
7. 실무 적용 사례와 문제 해결
사례 1: 반도체 장비 도입 시 단위 혼동
현장 상황: 독일산 스퍼터링 장비 도입 시 압력 설정값이 mbar로 표기되어 있었으나, 기존 미국산 장비는 mTorr 단위를 사용
해결 과정:
- 기존 설정값: 5 mTorr (절대압력)
- 변환 계산: 5 mTorr = 5 × 0.001333 mbar = 0.00667 mbar
- 독일 장비 설정: 0.0067 mbar
실무 교훈: 장비 매뉴얼에서 절대압력/게이지압력 구분을 먼저 확인하고, 단위 변환표를 상시 비치
사례 2: 식품 포장기 진공도 설정 오류
현장 상황: 이탈리아산 진공포장기 사양서에 -800 mbar로 표기된 진공도를 기존 한국 장비의 Torr 단위로 변환 필요
해결 과정:
- 게이지압력 -800 mbar를 Torr로 변환
- 계산: -800 mbar × 0.75 = -600 Torr
- 절대압력 확인: -600 Torr + 760 Torr = 160 Torr
품질 결과: 동일한 진공도 적용으로 포장 품질 일관성 확보
사례 3: 진공펌프 성능 검증 시 단위 오해
현장 상황: 진공펌프 사양서에 "Ultimate Pressure: 10⁻³ Torr"로 표기된 성능을 게이지압력으로 잘못 해석
문제점:
- 잘못된 해석: 게이지압력 -10⁻³ Torr (절대압력 759.999 Torr)
- 올바른 해석: 절대압력 10⁻³ Torr (게이지압력 -759.999 Torr)
해결책: 펌프 성능은 일반적으로 절대압력 기준임을 인지하고, 사양서에서 "Absolute" 또는 "Gauge" 표기를 확인
실무자를 위한 Quick Reference
자주 사용하는 변환값:
- 760 Torr = 1013 mbar = 1 atm
- 1 Torr = 1.333 mbar
- 1 mbar = 0.75 Torr
- 게이지압력 0 = 절대압력 760 Torr
단위 확인 체크포인트:
- 사양서에서 Absolute/Gauge 표기 확인
- 온도 조건 및 보정 여부 확인
- 지역별 표준 단위 고려
- 변환 계산 후 상식선에서 검증
FAQ
Q1. 진공펌프 사양서에 -700 Torr라고 되어 있는데, 이게 무슨 의미인가요?
A1. 게이지압력 기준으로 대기압에서 700 Torr만큼 낮은 압력까지 도달할 수 있다는 의미입니다. 절대압력으로는 60 Torr에 해당합니다.
Q2. 같은 진공도인데 왜 어떤 곳은 양수로, 어떤 곳은 음수로 표기하나요?
A2. 측정 기준점이 다르기 때문입니다. 절대압력은 완전진공을 0으로 하여 양수로 표기하고, 게이지압력은 대기압을 0으로 하여 음수로 표기합니다.
Q3. 절대압력 100 Torr를 게이지압력으로 변환하면 얼마인가요?
A3. -660 Torr입니다. 계산식은 100 Torr - 760 Torr = -660 Torr입니다.
Q4. 어떤 표기 방식을 사용하는 것이 좋나요?
A4. 반도체나 연구 분야는 절대압력을, 일반 산업용은 게이지압력을 사용하는 것이 일반적입니다. 중요한 것은 표기 방식을 명확히 하는 것입니다.
Q5. mbar에서도 마이너스 표기가 가능한가요?
A5. 네, 가능합니다. 게이지압력 기준에서는 모든 단위에서 마이너스 표기를 사용할 수 있습니다. 예를 들어 -500 mbar, -50 kPa 등으로 표기됩니다.
