[제품소개] 310F2 ACCIAIO INOX 산업용 필터 완벽 가이드: 스테인리스 스틸 316L 전문솔루션
안녕하세요 WITTGUY 입니다.
오늘은 ID Insert Deal사의 310F2 산업용 필터 카타로그를 소개드리는 이유는, 압축공기 및 기술용 가스 처리 시스템에서 정밀한 여과 성능이 요구되는 현장에서 스테인리스 스틸 316L 소재의 우수한 내구성과 신뢰성을 제공하는 전문 여과 솔루션에 대한 정확한 기술 정보를 제공하기 위함입니다.
목차
- 제품 개요 및 핵심 특징
- 상세 기술사양 분석
- 실무 적용 체크포인트
- 경쟁제품 대비 차별점
- 제품활용정보 (Application)
1. 제품 개요 및 핵심 특징
310F2 필터는 ID Insert Deal사의 Filter "serie 10" 제품군에 속하는 산업용 필터로, 스테인리스 스틸 AISI 316L 소재로 제작된 고성능 여과 시스템입니다.
핵심 특징 분석
소재 우수성
- 본체 및 내부 부품: 스테인리스 스틸 AISI 316L
- 우수한 내부식성과 내구성 확보
- 식품 접촉 적합성 (MOCA 1935/2004 인증)
여과 성능
- 여과 등급: 5µm 및 50µm (소결 스테인리스 스틸)
- 견고한 소결 소재 카트리지 채용
- 응축수 수집 보울 및 배수 시스템 내장
시스템 호환성
- 압축공기, 기술용 가스 및 혼합가스, 액체, 오일 처리 가능
- 다양한 산업 공정에 적용 가능한 범용성

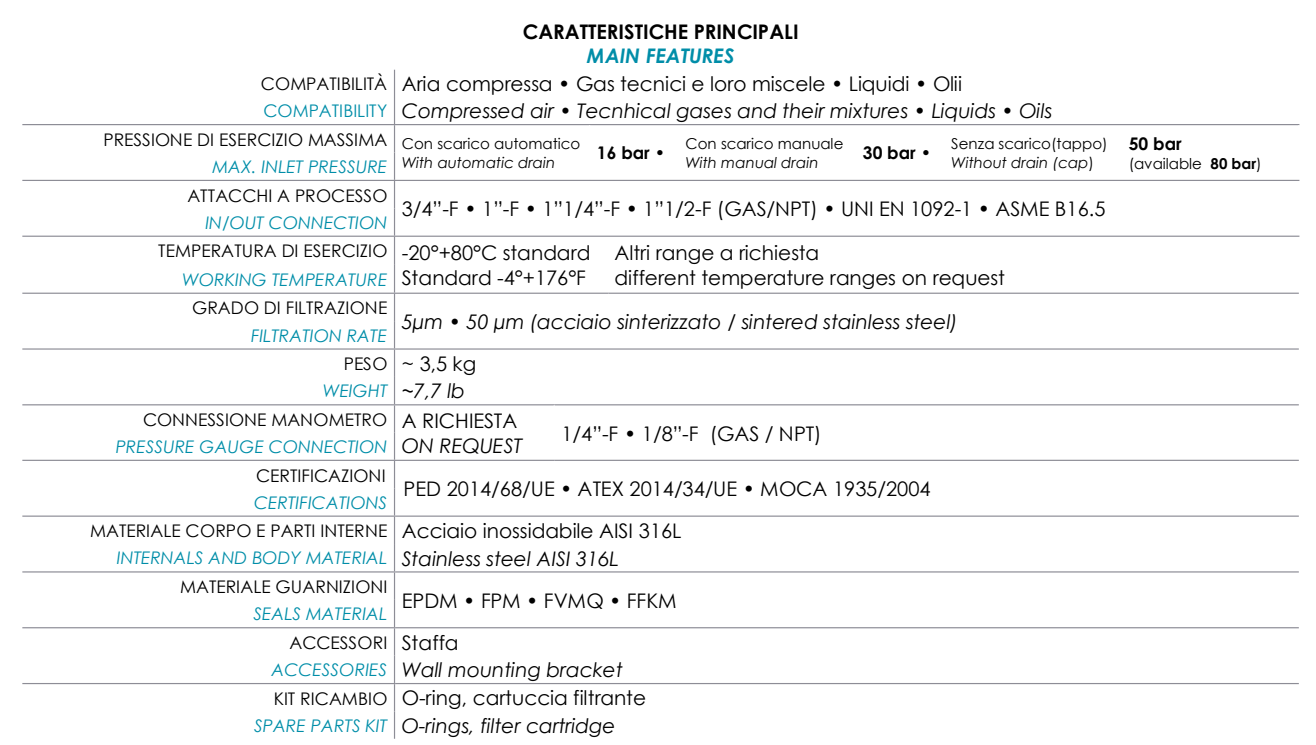

2. 상세 기술사양 분석
작동 압력 사양
| 구분 | 최대 입구 | 압력 비고 |
| 자동 배수 | 16 bar | 표준 사양 |
| 수동 배수 | 30 bar | 중압 사양 |
| 배수 없음 (캡) | 50 bar | 고압 사양 |
| 특수 사양 | 80 bar | 주문 제작 |
연결부 사양
| 항목 | 사양 | 표준 |
| 공정 연결부 | 3/4"-F, 1"-F, 1"1/4"-F, 1"1/2-F | GAS/NPT |
| 플랜지 연결 | UNI EN 1092-1, ASME B16.5 | 국제 표준 |
| 압력계 연결 | 1/4"-F, 1/8"-F | 선택 사양 |
작동 조건
| 구분 | 표준 사양 | 특수 사양 |
| 작동 온도 | -20°~+80°C | 요청시 다른 범위 |
| 중량 | 약 3.5 kg | - |
| 여과 등급 | 5µm, 50µm | 소결 스테인리스 스틸 |
씰링 소재 옵션
| 소재 | 특성 | 적용 분야 |
| EPDM | 범용 고무 | 일반 공정 |
| FPM | 불소 고무 | 화학 공정 |
| FVMQ | 실리콘 계열 | 고온 공정 |
| FFKM | 퍼플루오로 | 극한 환경 |
3. 실무 적용 체크포인트
설치 전 확인사항
- 압력 등급 선택
- 시스템 최대 압력 대비 안전 여유율 확인
- 배수 방식에 따른 압력 등급 차이 고려
- 연결부 호환성
- 기존 배관 나사 규격 (GAS/NPT) 확인
- 플랜지 연결시 규격 표준 검토
- 작동 환경 조건
- 작동 온도 범위 내 사용 여부 확인
- 처리 매체와 씰링 소재 호환성 검토
유지보수 고려사항
정기 교체 부품
- O-링 및 카트리지 필터 (Kit 제공)
- 정기 점검 주기 설정 필요
모니터링 포인트
- 압력 강하 측정을 통한 필터 상태 확인
- 응축수 배수 시스템 작동 상태 점검
4. 경쟁제품 대비 차별점
기술적 우위성
- 소재 우수성
- AISI 316L 스테인리스 스틸 채용
- 일반 탄소강 대비 우수한 내부식성
- 인증 완비
- PED 2014/68/UE (압력기기 지침)
- ATEX 2014/34/UE (방폭 인증)
- MOCA 1935/2004 (식품 접촉 적합성)
- 품질 관리
- 품질 관리 시스템 인증 (Certificate N° 50 100 9191)
- 체계적인 품질 보증 시스템
설계 특징
구조적 장점
- 견고한 소결 소재 카트리지
- 응축수 수집 보울 내장
- 다양한 배수 시스템 옵션
사용 편의성
- 벽면 장착 브라켓 제공
- 표준화된 교체 부품 키트
- 다양한 씰링 소재 옵션
5. 제품활용정보 (Application)### 산업 적용 분야 및 활용 사례
주요 적용 산업
- 화학 및 제약 산업
- 화학 및 제약 산업에서 무균 환경 및 부식성 환경에서의 효과적인 오염물질 제거
- 화학 처리 공정에서 염소 및 기타 비산화성 산이 포함된 환경에서의 효과적인 내부식성
- 화학 반응기, 압력 용기, 용접 배관 시스템에 광범위하게 사용
- 식품 및 음료 산업
- 식품 및 음료 시설의 워시다운 요구사항을 충족하는 공정 애플리케이션
- MOCA 1935/2004 인증을 통한 식품 접촉 적합성 확보
- 압축공기를 통한 식품 가공 공정에서의 오염 방지
- 해양 및 연안 산업
- 해양 애플리케이션, 정제소, 일반 산업용 등 극한 환경에서의 사용
- 해수 환경에서의 염화물 유발 부식에 대한 우수한 저항성
- 해양 플랫폼, 선박 건조 부품, 해양 패스너에 적용
- 석유 및 가스 산업
- 석유 및 가스 산업에서 최대 5000 psig 압력 등급의 고압 적용
- 압축기 윤활유, 녹, 파이프 스케일, 물 등의 오염물질 제거
- 고압 압축 가스 시스템의 무결성 유지
기술적 우위성 근거
- AISI 316L의 특별한 장점
- 낮은 탄소 함량(최대 0.03%)으로 인한 용접 중 카바이드 석출 위험 최소화
- 용접 후 입간 부식에 대한 우수한 저항성으로 용접 후 열처리 불필요
- 고염화물 환경에서 피팅 및 틈새 부식에 대한 우수한 보호
- 몰리브덴 첨가의 효과
- 2-2.5% 몰리브덴 첨가로 염화물 존재 시에도 우수한 내부식성
- 몰리브덴이 AISI 304와 AISI 316의 주요 차이점으로 내부식성 향상
- 작동 온도 범위
- 저온에서 550°C까지 적용 가능
- 약 870°C(1600°F)까지 고온에서 강도 유지 및 스케일링 저항
실무 적용 시 고려사항
- 환경 적합성
- 염분이 많거나 산성 환경에서는 AISI 316L 선택 권장
- 고온 애플리케이션에서는 강도 유지 특성 고려
- 광범위한 용접이 필요한 경우 316L의 우수한 용접성 활용
- 경제성 고려
- 일반 AISI 316 대비 약 25% 높은 비용이지만 용접 후 열처리 비용 절약
- 유지보수 및 운영 비용 절감 효과
- 장기적 신뢰성 확보를 통한 총 소유 비용 최적화
참고문헌
ID Insert Deal Srl. (2024). 310F2 ACCIAIO INOX - STAINLESS STEEL AISI316L Filter "serie 10" Product Datasheet. DS-310F2-01. Villasanta, Italy.
