WITT-Gasetechnik 가스 믹서 MM-FLEX

1. 제품 개요

가스 믹서 MM-FLEX (Gas Mixer MM-FLEX)

2개의 정의된 가스를 위한 가스 혼합 시스템으로, 조절 가능한 가스 혼합이 필요한 다양한 응용 분야를 위해 설계되었습니다.

용량 범위: 최대 약 216 Nl/min
정확한 압력 및 유량 용량 비율은 기술 데이터를 참조하십시오.

모델: MM-FLEX

2. 제품 특장점 (Benefits)

경제성 및 설치 편의성

저비용 (low cost)
매우 컴팩트한 설계 (very compact design)
설치 용이 (easy to install)
벽면 설치 가능 (wall mounting possible)
조절 가능한 작동/출구 압력 (adjustable operating / outlet pressure)

3. 조작 편의성 (Easy Operation)

간편한 조작 시스템

제어 노브와 %-스케일이 있는 비례 혼합 밸브로 무단계 가변 혼합 설정 제공 (a proportional mixing valve with a control knob and %-scale provides infinitely variable mixture settings)
눈금이 있는 조절 노브를 통한 무단계 가변 유량 설정 (infinitely variable flow setting with scaled adjustment knob)

4. 높은 공정 신뢰성 (High Process Reliability)

안정적인 성능 보장

가스 공급의 압력 변동에 무관 (independent of pressure fluctuations in the gas supply)
인출 변동에 무관 (허용 범위 내) (independent of withdrawal fluctuations in permitted range)

5. 옵션 사양 (Options)

추가 선택 사양

파이프 OD 8mm용 WITT-Pipe 커플러 (WITT-Pipe Couplers for pipe OD 8 mm)
출구의 화염 방지기 (가연성 가스용) (Flame Arrestor in the outlet for flammable gases)
출구의 솔레노이드 밸브에 의한 차단: 230V AC 또는 24V DC, Ex-버전도 가능 (Shut off by solenoid valve in the outlet, 230V AC or 24V DC, also in Ex-version)

기타 모델, 옵션 및 액세서리는 요청 시 제공 가능합니다.
문의 시 개별 가스를 명시해 주십시오!

6. 기술 사양 (Technical Specifications)

기본 사양

항목	사양
형식 (Type)	MM-FLEX
가스 (Gases)	모든 기술용 가스 (독성 및 부식성 가스 제외)<br/>연료가스와 공기, O₂ 또는 N₂O의 혼합물도 포함
혼합 범위 (Mixing Range)	0–25% 또는 0–100%<br/>적절한 혼합 범위 선택으로 ISO 14175에 해당하는 정확도
압력 설정 (Pressure Settings)	표 참조
가스 간 입구 압력 차이 (Inlet Pressure Differential)	최대 3 bar
혼합물 출력 (공기 기준) (Mixture Output - Air)	표 참조<br/>최소 혼합물 출력 = 최대 혼합물 출력의 1/5

정확도 및 정밀도


항목	사양
설정 정확도 (Setting Accuracy)	±1% abs. (스케일 0–25%)<br/>±2% abs. (스케일 0–100%)
혼합 정밀도 (Mixing Precision)	±2% abs. 이상

물리적 사양


항목	사양
가스 연결부 (Gas Connections)	G 3/8 RH with cone, 호스 니플 6mm
하우징 (Housing)	알루미늄
중량 (Weight)	약 3 kg
치수 (HxWxD)	약 168 x 125 x 147 mm (6.61 x 4.92 x 5.79 인치)

인증 및 승인 (Approvals)

품질 인증

ISO 9001 및 ISO 22000에 따른 회사 인증
CE 마킹: ATEX 114 지침 2014/34/EU 적용
식품 등급 가스용: 규정 (EC) No 1935/2004 적용

산소 서비스 청정 처리

EIGA 33/18, CGA G-4.1 및 AIGA 012/19에 따른 산소 서비스용 장비 청정 처리 기준 적합

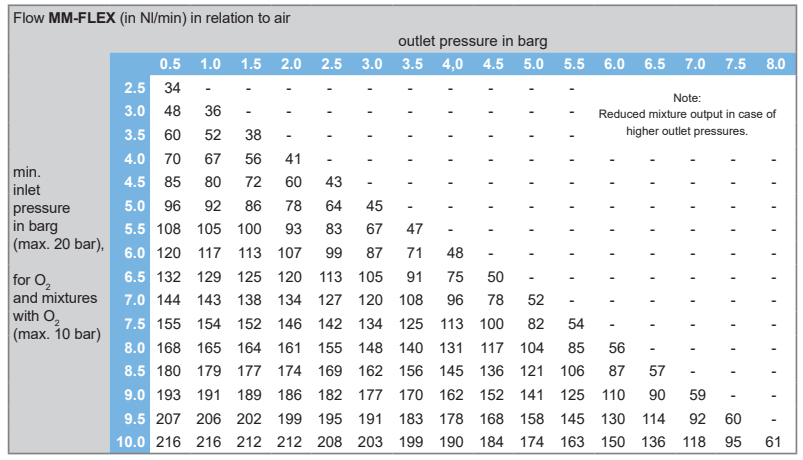

7. 유량 성능표 (Flow Performance Table)

MM-FLEX 유량 (Nl/min) - 공기 기준

압력별 유량 성능

참고: 출구 압력이 높을 경우 혼합유량이 감소됩니다.

8. 응용 분야 (Applications)

WITT 가스 믹서 MM-FLEX는 다양한 산업 분야에서 활용됩니다:

산업 제조업

용접 및 절단 공정: 아르곤/CO₂ 또는 아르곤/헬륨 혼합가스를 이용한 MIG/TIG 용접의 보호가스
금속 가공: 정밀한 용접, 절단 또는 용해 공정을 위한 아르곤 및 CO₂ 가스
철강 산업: 열처리 또는 TIG 용접의 루트 보호를 위한 포밍 가스 N₂/H₂

식품 및 음료 산업

식품 포장: MAP(Modified Atmosphere Packaging)을 위한 질소/CO₂ 혼합물
음료 산업: 맥주 디스펜싱 시스템
식품 산화 방지 및 신선도 유지

유리 가공

유리 제조: 고온에서의 정밀한 연료가스와 공기/산소 혼합

실험실 및 연구

특수 가스 혼합물 제조
세포, 바이러스 및 기타 미생물 배양을 위한 산소 농도 조절

의료 분야

마취 및 호흡 지원을 위한 산소와 아산화질소, 또는 산소와 공기의 혼합

기타 응용 분야

연료전지 테스트를 위한 수소-천연가스(메탄) 혼합물
레이저 절단 및 레이저 용접
다이빙용 특수 가스 혼합 (나이트록스, 트라이믹스, 헬리옥스)
