[제품소개] 수소 튜브 트레일러용 돔 레귤레이터

WITTGUY 2025. 6. 24. 21:32

DOME PRESSURE REGULATOR SET 737 LE-HD/S

돔 압력 조절기 모델 737 LE-HD/S

737LE-HD/S 고압용 돔 레귤레이터
02_dome_pressure_regulator_737le_hd_kor.pdf
0.99MB

완전한 솔루션 - 자체 매개 제어 (Complete solution - own medium controlled)



1. 제품 개요

고유량 및 변동하는 유량에서 최대 압력 안정성을 요구하는 고성능 돔 로드 압력 조절기 세트입니다. DIN EN ISO 7291에 따른 매니폴드 압력 조절기(manifold pressure regulator)로 적용 가능한 완전한 솔루션을 제공합니다.

2. 주요 특징

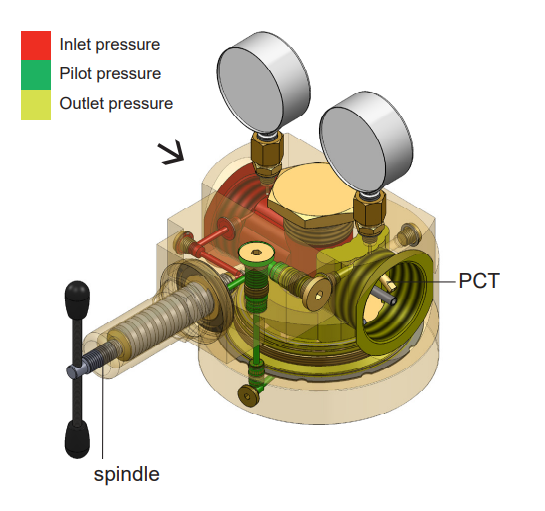

파일럿 제어 튜브 (PCT: Pilot Control Tube)

출구 압력의 고정밀 제어를 가능하게 하는 특징 중 하나입니다.

밸런스드 시트 디자인 (BSD: Balanced Seat Design)

제어 정밀도, 높은 신뢰성 및 낮은 유지보수를 더욱 향상시킵니다.

바로 사용 가능한 완전한 솔루션 (Complete solution, ready to use)

통합 파일럿 압력 조절기(integrated pilot pressure regulator)와 스테인리스 스틸 압력 게이지가 포함되어 완전히 조립 및 테스트된 상태로 제공됩니다.

자체 매개 제어 (Own-medium controlled)

자율적인 운영을 가능하게 하며, 조절되는 가스 자체가 파일럿 가스(pilot gas)로 사용됩니다.

밀폐 시스템 (Closed system)

대기로 가스가 방출되지 않습니다.

간편한 설치 및 운영 (Simple to install and operate)

  • 분리 가능한 스핀들(removable spindle)로 필요한 출구 압력을 간단히 설정 가능
  • 모든 각도/방향에서 설치 가능
  • 실내 및 실외 설치 가능



3. 운영 및 사용법

적용 분야 (Operation / Usage)

입구 압력과 유량이 변동하는 상황에서도 압력 정확도가 필요한 공정 가스 공급(process gas supply)에 이상적입니다.

주요 산업 적용 사례:

수소 가스 시스템 (Hydrogen Gas Systems) - 최우선 추천 분야:

  • 수소 실린더 1차 감압: 튜브 트레일러(tube trailer) 또는 실린더 번들(cylinder bundle)로 운반된 고압 수소가스(통상 200bar)를 30~35bar로 1차 감압하는 목적에 최적화
  • 수소 연료전지 공급: 연료전지 시스템의 안정적인 수소 공급을 위한 정밀 압력 제어
  • 수소 충전소: 고압 수소 저장 탱크에서 중간 압력으로의 안전한 감압
  • 참고: 2차 감압(10bar 이하)에는 747LE/S 또는 757LE/S 모델 사용 권장

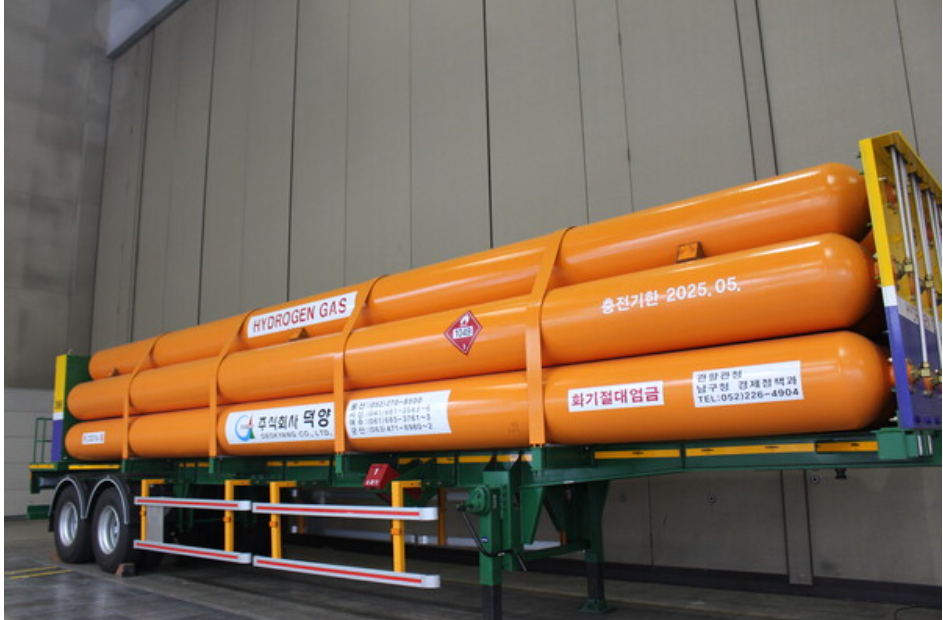

수소 튜브트레일러(출처: 가스신문)





기타 고압 가스 적용:

  • 산업용 고압 가스 공급 (압축 가스 운반차, 실린더 번들, 버퍼 탱크 / industrial high-pressure gas supply)
  • 압축기 및 터빈에서 시일 가스 조절 (seal-gas regulation in compressors and turbines)
  • 용접 혼합가스 공급 (welding gas mixture supply)



성능 특성 (Performance characteristics)

  • 입구 압력과 출구 압력의 차이가 1bar 미만의 작은 경우에도 정확한 압력 조절
  • 입구 압력과 출구 압력의 차이가 작을 때도 높은 유량과 출구 압력 정확도 달성
  • 통합 파일럿 가스 조절기로 별도의 가스 공급 불필요
  • 200bar에서 30~35bar로의 대용량 1차 감압에 특히 우수한 성능 발휘



4. 기술 사양

모델 737LE-HD/S

모델 737LE-HD/S



최대 입구 압력 (Max. inlet pressure)
CO₂ 25 bar (363 PSI)
O₂ 200 bar (2901 PSI)
기타 가스 (Other gases) 300 bar (4351 PSI)
출구 압력 (Outlet pressure) 0.5 - 60 bar (7 - 870 PSI)
주문 번호 (Order No.) 292-0004

연결부 및 치수 (Connections and dimensions)

입구 (Inlet) G 3/4″ 암나사 (필터 포함 / female with filter)
출구 (Outlet) G 1″ 암나사 (female)
Kv 값 (Kv-Value) 1.65
Cv 값 (Cv-Value) 1.9

성능 계수 (Coefficient as per DIN EN ISO 7291)

폐쇄 후 압력 증가 계수 (Coefficient of increase in pressure after closing) R = 0.36
불균등성 계수 (Coefficient of unevenness) I = 0.04

운영 조건 (Operating conditions)

온도 범위 (Temperature range) -30°C ~ +50°C (-22°F ~ +122°F)
필터 (Filter) 브론즈 80 µm (Bronze 80 µm)
압력 게이지 (Pressure gauge) 스테인리스 스틸 하우징 (Stainless steel housing) DIN EN ISO 5171

재료 (Materials)

하우징 (Housing) 황동 (Brass)
카트리지 (Cartridge) 스테인리스 스틸 (Stainless steel) 1.4305
멤브레인 (Membrane) CR
O-링 (O-Ring) NBR
스프링 (Spring) 스테인리스 스틸 (Stainless steel) 1.4310
중량 (Weight) 약 17.5 kg (39 lb)

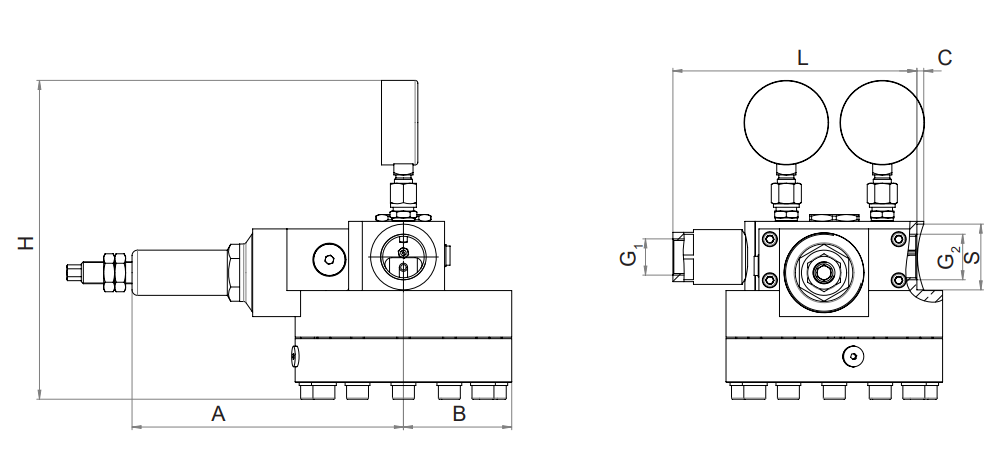

5. 치수도 (Dimensions)

모델 737LE-HD/S 치수 - mm

A B C G₁ G₂ H L S
198 79 5 3/4″ F 1″ F 약 233 178.5 48

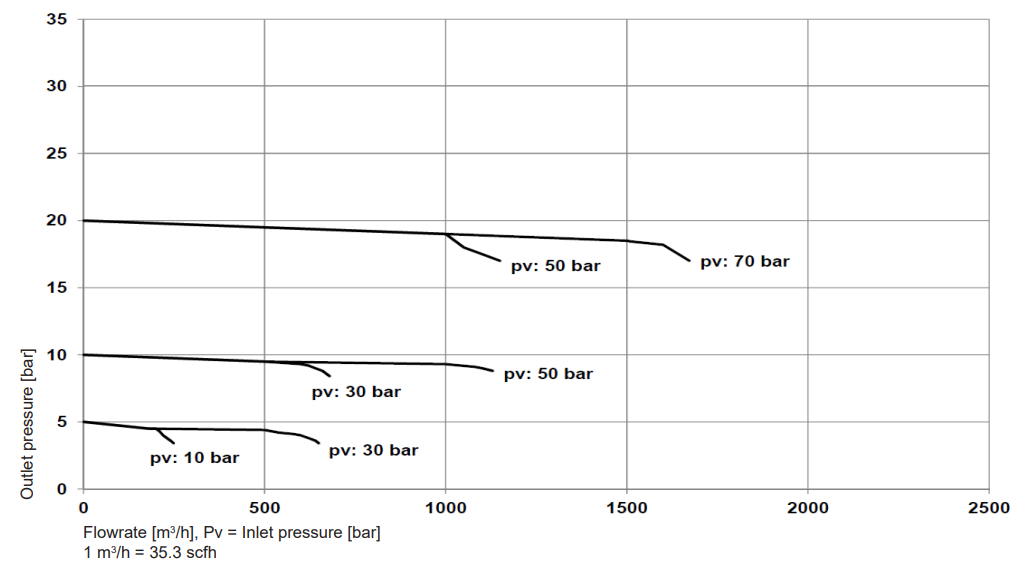

6. 압력 제어 성능 (Pressure control performance)

성능 예시 (Performance examples) - N₂, 20°C 기준: CO₂의 경우 변환 계수 x 0.8 적용

  • 유량 [m³/h], Pv = 입구 압력 [bar]
  • 1 m³/h = 35.3 scfh
  • 다양한 입구 압력(10, 30, 50, 70 bar)에서 안정적인 출구 압력 유지



Flowrate



7. 유지보수 (Maintenance)

유지보수 주기 (Maintenance schedule)

용도에 따라 습윤 부품(moving wetted parts)의 교체가 1-3년마다 필요할 수 있습니다.

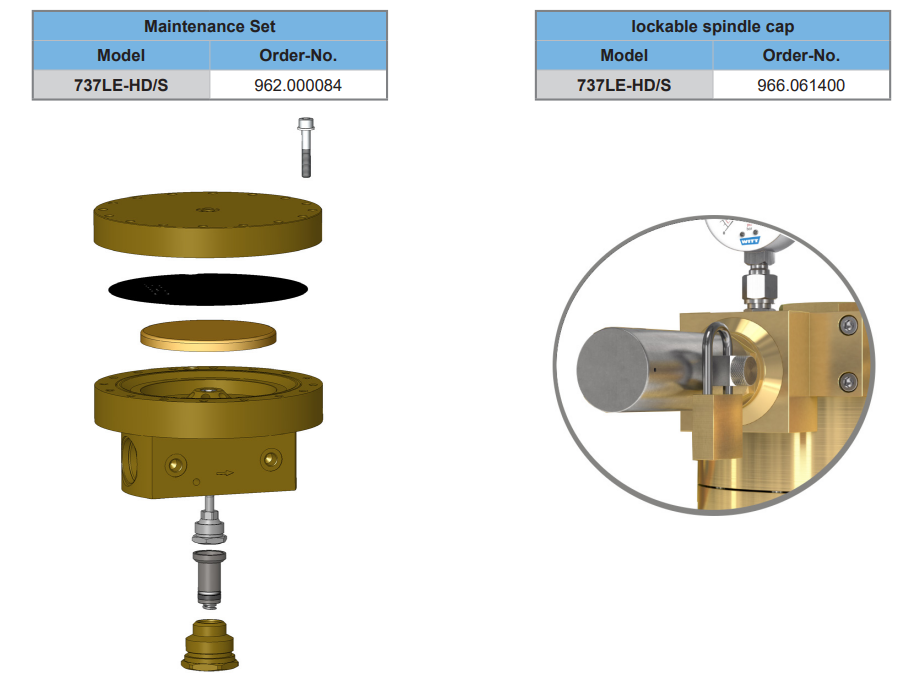

유지보수 세트 (Maintenance Set)

원본 부품으로 구성된 유지보수 세트를 제공합니다.

항목 주문 번호 (Order No.)
유지보수 세트 (Maintenance Set) 962.000084
잠금 가능한 스핀들 캡 (Lockable spindle cap) 966.061400





8. 옵션 (Options)

표준 옵션 (Standard options)

  • 잠금 가능한 스핀들 캡 (Lockable spindle cap)
  • 유지보수 세트 (Maintenance Set)

요청 시 제공 가능 (Available upon request)

  • 인증서 및 시험 성적서 (Certificates and test reports)
  • 기타 돔 타입 (Other dome types)
  • 전환 시스템 / 병렬 공급 시스템 (Switchover systems / parallel supply systems)
  • 고객 맞춤형 / 커스터마이즈 버전 (Customer-specific / customised versions)



9. 인증 및 승인 (Approvals)

회사 인증 (Company certifications)

  • ISO 9001 인증
  • ISO 22000 인증
  • PED 2014/68/EU Module H 인증

제품 인증 (Product certifications)

  • PED 2014/68/EU에 따른 CE 마킹 (CE-marked according to PED 2014/68/EU)
  • ATEX 2014/34/EU (EN 1127-1, DIN EN 13463-1, ZH1/200에 따른 점화 위험 분석 / with ignition hazard analysis)

식품 안전성 (Food Safety)

  • HACCP 분석에 따른 식품 안전성 분석 완료 (Analysed for Food Safety per HACCP-Analysis)
  • EU 규정 (EC) 1935/2004 및 (EC) 2023/2006 요구사항 충족
  • 독일 식품 및 사료법(LFGB) 요구사항 충족, 식품 가스 접촉 적합

산소 서비스 (Oxygen Service)

  • EIGA 13/20 및 CGA G-4.4에 따른 산소 서비스용 설계 (Designed for Oxygen Service)
  • EIGA 33/18 및 CGA G-4.1에 따른 산소 서비스용 청정 처리 (Cleaned for Oxygen Service)



10. 주문 정보 (Order information)

모델 (Model): 737LE-HD/S
주문 번호 (Order No.): 292-0004



자세한 압력 조절기 정보는 www.domepressureregulators.com을 참조하십시오.
