[안전밸브 완벽 가이드 4편] 안전밸브 기호와 표시 해독법

WITTGUY 2025. 5. 28. 21:30

이 블로그를 작성하는 이유

현장에서 안전밸브를 점검하거나 교체할 때 가장 기본이 되는 것이 밸브에 표시된 정보를 정확히 읽는 것입니다. 특히 국산 안전밸브의 경우 KGS 인증과 KOSHA 인증에 따라 표시 방식이 다르고, 각각의 용어와 약어를 정확히 이해해야 합니다.

잘못 해석하면 부적절한 안전밸브를 선택하거나, 설정압력을 잘못 조정하여 안전사고로 이어질 수 있습니다. 이 블로그는 실제 국산 안전밸브 사진을 바탕으로 표시된 모든 정보를 정확하게 해독하는 방법을 제공합니다.

1. 안전밸브 표시의 중요성

1.1 표시 정보의 역할

안전밸브 명판(Name Plate)에 표시된 정보는 해당 밸브의 신분증과 같습니다. 올바른 선택, 설치, 유지관리를 위한 모든 기본 정보가 포함되어 있습니다.

핵심 표시 정보

모델명: 제품 식별 및 부품 호환성
설정압력: 밸브가 작동하는 압력
크기: 배관 연결 크기
사용유체: 적용 가능한 유체 종류
용량: 방출 가능한 유량
인증정보: KGS 또는 KOSHA 승인 사항

1.2 인증별 표시 차이점

구분	KGS 인증	KOSHA 인증
적용대상	고압가스시설	압력용기, 보일러
압력단위	MPa 주로 사용	bar, MPa 혼용
인증표시	KC 마크	형식인증 번호
기준	KGS 코드	KS, EN 기준

2. KGS 인증 안전밸브 표시 해독

2.1 실제 KGS 인증 안전밸브 분석

SAFETY VALVE
MODEL: BSV-1
SIZE: 15 A
SEAT: 6 mm
M.NO: 16302
SET.P: 7.65 MPa
T.P: 11.48 MPa
CAPA: 2,313 Kg/h
FLUID: CO₂
BO SUNG ENG.CO.,
2023.6
KC (인증마크)

2.2 항목별 상세 해석

MODEL: BSV-1

BSV-1: 제조사 모델명

SIZE: 15A

15A: 15mm 공칭지름 (약 1/2인치)
A: KS 기준 배관 크기 표시
배관 연결 크기를 의미

SEAT: 6mm

밸브 시트 직경 6mm
실제 유체가 통과하는 구멍 크기
방출 용량과 직접 관련

SET.P: 7.65MPa

Set Pressure: 설정압력
7.65MPa에서 밸브가 개방됨
약 78kgf/cm² (7.65 × 10.2)

T.P: 11.48MPa

Test Pressure: 시험압력
내압 시험을 실시한 압력
일반적으로 설정압력의 1.5배

CAPA: 2,313Kg/h

Capacity: 방출용량
시간당 2,313kg의 CO₂를 방출 가능
해당 설정압력에서의 최대 방출량

FLUID: CO₂

적용 유체: 이산화탄소
해당 가스에 최적화된 설계
다른 가스 사용 시 용량 재계산 필요

M.NO: 16302

Manufacturing Number
제조 일련번호
A/S 및 성적서 요청 시 필요

2023.6

제조년월: 2023년 6월
검사 주기 관리에 중요한 정보

KC 마크

Korea Certification (국가통합인증마크)
KGS 형식승인을 받은 제품임을 표시

3. KOSHA 인증 안전밸브 표시 해독

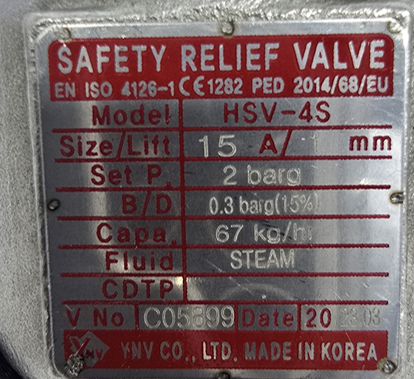

3.1 실제 KOSHA 인증 안전밸브 분석

SAFETY RELIEF VALVE
EN ISO 4126-1, CE 1282, PED 2014/68/EU
Model: HSV-4S
Size/Lift: 15 A/4 mm
Set P.: 2 barg
B/D: 0.3 barg(15%)
Capa.: 67 kg/h
Fluid: STEAM
CDTP: [값 불명확]
V No: C05299
Date: 20XX.XX
KNV CO., LTD. MADE IN KOREA

3.2 항목별 상세 해석

SAFETY RELIEF VALVE

Safety Valve + Relief Valve 복합 기능
기체(안전밸브)와 액체(릴리프밸브) 겸용
범용성이 높은 설계

EN ISO 4126-1, CE 1282, PED 2014/68/EU

EN ISO 4126-1: 유럽 안전밸브 기준
CE 1282: 유럽 적합성 선언 (인증기관 번호)
PED: 압력기기 지침 (Pressure Equipment Directive)
유럽 기준 준수 및 수출용 제품임을 의미

Model: HSV-4S

HSV: 회사 모델명
4S: 시리즈 및 특성 표시
S: Spring형 의미 가능

Size/Lift: 15A/4mm

Size 15A: 배관 연결 크기 15mm
Lift 4mm: 디스크 상승 높이 4mm
양정식(리프트형) 안전밸브임을 의미

Set P.: 2 barg

Set Pressure: 설정압력 2bar (게이지압)
barg: bar gauge (대기압 기준)
2barg = 0.2MPa = 약 2kgf/cm²

B/D: 0.3 barg(15%)

Blow Down: 압력차 (분출강하)
재폐쇄압력 = 설정압력 - 압력차
1.7barg에서 재폐쇄 (2.0 - 0.3 = 1.7)
15%: 압력차 비율

Capa.: 67 kg/h

Capacity: 방출용량
증기 67kg/h 방출 가능
설정압력에서의 최대 성능

Fluid: STEAM

적용 유체: 증기 (수증기)
증기용으로 최적화된 설계

V No: C05299

Valve Number: 밸브 고유번호
제조사 관리번호

4. 표시 항목별 상세 설명

4.1 압력 관련 용어

SET P. (Set Pressure) - 설정압력

안전밸브가 개방되기 시작하는 압력
시스템 최고사용압력의 110% 이하로 설정
가장 중요한 사양 정보

T.P (Test Pressure) - 시험압력

제조 시 내압시험을 실시한 압력
일반적으로 설정압력의 1.5배
밸브의 구조적 안전성 확인

B/D (Blow Down) - 압력차

설정압력과 재폐쇄압력의 차이
일반적으로 설정압력의 10~20%
작을수록 정밀한 압력 제어 가능

4.2 크기 관련 용어

SIZE - 크기

배관 연결부의 공칭지름
A 표시: KS 기준 (15A = 15mm)
인치 표시: 미국 기준 (1/2" = 15A)

SEAT - 시트 직경

실제 유체가 통과하는 구멍 크기
방출 용량 결정의 핵심 요소
시트 직경이 클수록 대용량

LIFT - 상승 높이

밸브 디스크가 올라가는 높이
양정식: 시트 직경의 1/4 이상
저양정식: 시트 직경의 1/4 미만

4.3 성능 관련 용어

CAPA (Capacity) - 방출용량

설정압력에서 방출 가능한 최대 유량
단위: kg/h, m³/h, SCFH 등
시스템 요구량 대비 110% 이상 선택

FLUID - 적용유체

해당 안전밸브에 최적화된 유체
다른 유체 사용 시 용량 보정 필요
재질 적합성도 함께 고려

4.4 인증 관련 용어

KC 마크

Korea Certification
국가통합인증마크
KGS 형식승인 완료 표시

CE 마크

Conformité Européenne
유럽 안전기준 적합성 표시
수출용 제품에 필수

형식인증번호

KOSHA에서 발급하는 고유번호
인증 유효성 확인 가능
온라인 검색으로 확인

5. 압력 단위 변환 및 이해

5.1 국산 안전밸브 주요 압력 단위

MPa (메가파스칼)

KGS 기준 법정 단위
1MPa = 10.197kgf/cm² ≈ 10bar
고압가스 분야 표준 단위

bar (바)

KOSHA 인증 제품에서 많이 사용
1bar = 0.1MPa = 1.02kgf/cm²
유럽 기준 준수 제품에서 사용

kgf/cm² (킬로그램중/제곱센티미터)

현장에서 가장 친숙한 단위
구형 장비나 현장 관용 표현
점진적으로 MPa로 전환 중

5.2 압력 단위 변환표

MPa	bar	kgf/cm²	PSI	용도
0.1	1.0	1.02	14.5	저압 시스템
0.2	2.0	2.04	29.0	일반 증기
0.5	5.0	5.1	72.5	압축공기
1.0	10.0	10.2	145	표준 고압가스
2.0	20.0	20.4	290	고압 시스템

5.3 현장 변환 계산법

간단 변환 공식

MPa → kgf/cm²: MPa × 10 (근사치)
bar → kgf/cm²: bar × 1 (거의 동일)
MPa → bar: MPa × 10

실제 변환 예시

사진 1번: SET.P 7.65MPa
→ kgf/cm²: 7.65 × 10.2 = 78kgf/cm²
→ bar: 7.65 × 10 = 76.5bar

사진 2번: Set P. 2barg
→ MPa: 2 ÷ 10 = 0.2MPa
→ kgf/cm²: 2 × 1.02 = 2.04kgf/cm²

6. 현장에서 자주 헷갈리는 표시들

6.1 압력 표시 혼동 사례

사례 1: barg vs bara

barg (gauge): 게이지압력 (대기압 기준)
bara (absolute): 절대압력 (진공 기준)
현장에서는 주로 barg 사용

사례 2: 압력차 (B/D) 오해

잘못된 이해: 압력차는 오차 범위
올바른 이해: 재폐쇄압력 계산용
재폐쇄압력 = 설정압력 - 압력차

6.2 용량 표시 혼동 사례

사례 3: kg/h vs m³/h

kg/h: 질량 유량 (무게 기준)
m³/h: 체적 유량 (부피 기준)
기체는 온도/압력에 따라 밀도 변화

사례 4: 유체별 용량 차이

같은 안전밸브라도 유체에 따라 용량 다름
CO₂ 2,313kg/h ≠ 공기 2,313kg/h
분자량과 비중 차이 때문

6.3 크기 표시 혼동 사례

사례 5: 15A vs 1/2"

15A (KS기준) = 1/2" (인치기준)
둘 다 같은 크기를 의미
국산은 A, 수입은 인치 표기

사례 6: 시트 직경과 배관 크기

SIZE 15A: 배관 연결 크기
SEAT 6mm: 실제 유로 크기
배관 크기 > 시트 직경 (당연함)

7. 표시 확인 체크리스트

7.1 구매 전 확인사항

기본 정보 확인

[ ] 제조사 및 모델명 명확성
[ ] 설정압력이 요구사항과 일치
[ ] 크기가 배관과 호환
[ ] 적용 유체 적합성

인증 정보 확인

[ ] KGS 인증 (고압가스용)
[ ] KOSHA 인증 (압력용기용)
[ ] KC 마크 또는 인증번호 표시
[ ] 제조일자 확인

성능 정보 확인

[ ] 방출용량이 요구량의 110% 이상
[ ] 사용온도 범위 적합성
[ ] 압력차 (B/D) 적정성
[ ] 시험압력 적절성

7.2 설치 후 확인사항

표시 정보 재확인

[ ] 명판 손상 여부
[ ] 표시 내용 선명도
[ ] 설정압력 정확성
[ ] 인증 마크 상태

현장 적합성 확인

[ ] 시스템 압력과 설정압력 관계
[ ] 유체 종류 일치
[ ] 온도 조건 적합성
[ ] 설치 방향 및 위치

7.3 정기 점검 시 확인사항

표시 상태 점검

[ ] 명판 부식 또는 탈락
[ ] 글자 마모 또는 손상
[ ] 추가 라벨 부착 상태
[ ] 인증 마크 변조 여부

정보 업데이트 확인

[ ] 설정압력 변경 이력
[ ] 교정(효정) 일자 기록
[ ] 부품 교체 이력
[ ] 다음 검사 예정일

8. FAQ: 안전밸브 표시 관련

Q1: KGS 인증과 KOSHA 인증 안전밸브의 표시 차이점은 무엇인가요?

A: KGS 인증 제품은 주로 MPa 단위를 사용하고 KC 마크가 표시되며, 고압가스용으로 설계됩니다. KOSHA 인증 제품은 bar나 MPa를 혼용하고, 형식인증번호가 표시되며, 압력용기나 보일러용으로 설계됩니다. 첨부 사진처럼 KGS는 7.65MPa, KOSHA는 2barg로 표기 방식이 다릅니다.

Q2: "SET.P 7.65MPa"와 "Set P. 2barg"는 각각 몇 kgf/cm²인가요?

A: SET.P 7.65MPa = 약 78kgf/cm² (7.65 × 10.2), Set P. 2barg = 약 2kgf/cm² (2 × 1.02)입니다. MPa는 10을 곱하고, bar는 거의 동일한 값으로 kgf/cm²와 거의 같습니다.

Q3: "CAPA 2,313Kg/h"와 "Capa. 67kg/h"는 어떤 차이인가요?

A: 둘 다 방출용량을 나타내지만, 적용 유체가 다릅니다. 첫 번째는 CO₂ 가스용으로 2,313kg/h, 두 번째는 STEAM(증기)용으로 67kg/h입니다. 같은 크기 안전밸브라도 유체의 물성(밀도, 분자량)에 따라 방출용량이 크게 달라집니다.

Q4: "B/D 0.3barg(15%)"는 무엇을 의미하나요?

A: Blow Down(압력차)으로, 설정압력에서 밸브가 열린 후 다시 닫히는 압력의 차이입니다. 설정압력 2barg에서 0.3bar 떨어진 1.7barg에서 재폐쇄됩니다. 15%는 압력차 비율로, 설정압력의 15%에 해당합니다.

Q5: "SIZE 15A"와 "SEAT 6mm"의 차이점은 무엇인가요?

A: SIZE 15A는 배관과 연결되는 플랜지나 나사의 크기(약 1/2인치)이고, SEAT 6mm는 실제 유체가 통과하는 밸브 시트의 직경입니다. 배관 크기는 연결 호환성을, 시트 직경은 방출 용량을 결정하는 요소입니다.

Q6: 안전밸브 명판이 손상되었을 때는 어떻게 해야 하나요?

A: 1) 구매 시 사양서나 인증서로 확인, 2) 제조사에 모델명이나 시리얼번호로 문의, 3) 불분명할 경우 전문업체에 의뢰하여 포핑테스트로 설정압력 확인, 4) 안전상 의심스러우면 새 제품으로 교체하는 것을 권장합니다.

Q7: "T.P 11.48MPa"는 왜 설정압력보다 높나요?

A: T.P(Test Pressure)는 제조 시 내압시험을 실시한 압력으로, 밸브의 구조적 안전성을 확인하기 위해 설정압력보다 높게 설정합니다. 일반적으로 설정압력의 1.5배 정도이며, 11.48MPa는 7.65MPa의 약 1.5배에 해당합니다.

결론

국산 안전밸브의 표시를 정확히 해독하는 것은 안전한 설비 운영의 기본입니다. KGS 인증과 KOSHA 인증 제품의 표시 방식 차이를 이해하고, 각 항목의 정확한 의미를 파악하는 것이 중요합니다.

표시 해독 핵심 포인트

인증 구분: KGS(고압가스용) vs KOSHA(압력용기용)
압력 단위: MPa, bar, kgf/cm² 정확한 변환
용량 정보: 적용 유체에 따른 방출용량 차이 이해
크기 정보: 배관 크기와 시트 직경 구분

현장 적용 요령

명판 정보를 정확히 기록하여 관리
압력 단위 변환 시 계산 오류 방지
유체별 용량 차이 고려
인증 정보로 적법성 확인

정확한 표시 해독을 통해 적절한 안전밸브 선택과 안전한 운영을 실현하시기 바랍니다.

출처

한국가스안전공사. (2022). KGS AC319 고압가스용 안전밸브 제조기준. KGS.

한국산업안전보건공단. (2023). 안전인증 기준. KOSHA.

한국표준협회. (2019). KS B 6220 압력용기용 안전밸브. KSA.

European Committee for Standardization. (2018). EN ISO 4126-1 Safety devices for protection against excessive pressure. CEN.
