특수고압가스 사용시설의 안전기준: 실린더캐비넷(가스캐비넷) 설치 가이드

안전한 산업 환경 구축을 위해 특수고압가스 취급 시설에 대한 엄격한 안전 기준 준수는 필수적입니다. 본 포스팅에서는 한국가스안전공사(KGS)의 특수고압가스 사용의 시설ㆍ기술ㆍ검사 기준(KGS FU212)에 명시된 실린더캐비넷(가스캐비넷) 관련 규정을 상세히 알아보고, 실무적 해설과 함께 안전한 설치 방법을 안내해 드리겠습니다.

1. KGS FU212 기준의 개요

법적 근거 및 적용 범위

「고압가스 안전관리법」 제20조 제1항에 따른 특수고압가스 사용 시설에 대한 시설, 기술, 검사 기준인 KGS FU212는 가스기술기준위원회의 심의·의결(2017년 7월 14일)을 거쳐 산업통상자원부장관의 승인(2017년 8월 7일)을 받은 공식 기준입니다. 이 기준은 압축모노실란, 압축보레인, 액화알진, 포스핀, 아르신, 게르만, 실란, 불소, 불화인 등의 특수고압가스 사용 시설에 적용됩니다.

특수고압가스의 위험성

특수고압가스는 일반 가스보다 위험성이 높은 가스로, 대부분 가연성과 독성을 동시에 가지고 있어 취급 시 특별한 주의가 필요합니다. 이러한 가스의 누출은 심각한 화재, 폭발, 중독 사고로 이어질 수 있으므로 안전 기준 준수가 매우 중요합니다.

2. 실린더캐비넷(가스캐비넷)의 정의와 중요성

가스캐비넷의 정의

실린더캐비넷(이하 "캐비넷")은 고압가스 실린더를 안전하게 보관하고 관리하기 위한 전용 시설로, 가스의 누출을 감지하고 제어할 수 있는 다양한 안전장치가 설치된 밀폐형 보관 구조물입니다.

가스캐비넷의 중요성

가스캐비넷은 다음과 같은 중요한 안전 기능을 수행합니다:

• 가스 누출 제어: 가스가 누출되더라도 외부로 확산되는 것을 방지
• 화재 및 폭발 위험 차단: 가연성 가스의 누출 시 점화원과 접촉 방지
• 작업자 보호: 독성 가스로부터 작업자의 안전 확보
• 환경 보호: 유해 가스의 환경 방출 최소화
• 체계적 관리: 가스 사용량 모니터링 및 효율적인 시설 관리 가능

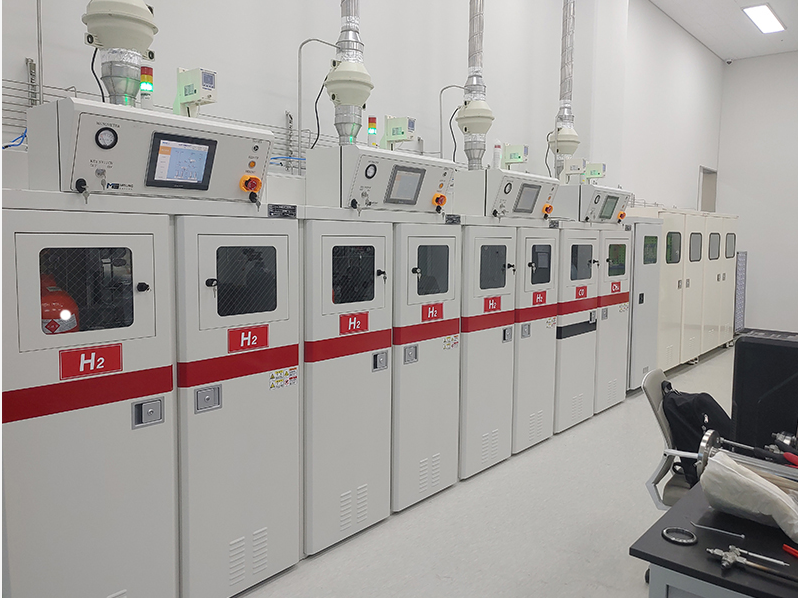

KGS인증 고압가스 캐비넷 설치사진

3. KGS FU212 기준에 따른 실린더캐비넷 설치 요건

KGS FU212 2.4.4.2에 명시된 실린더캐비넷 설치 기준은 다음과 같습니다:

2.4.4.2 실린더캐비닛 설치 기준 (원문)

사용시설에 실린더캐비닛(이하 "캐비닛"이라 한다)을 설치하는 경우에는 다음 기준에 따라 설치한다.

(1) 캐비닛 내의 공기를 항상 옥외로 배출하고, 내부의 압력이 외부의 압력보다 항상 낮도록 유지하고 이를 확인할 수 있는 조치를 강구한다.

(2) 캐비닛에 사용한 재료는 불연성의 것으로 한다.

(3) 캐비닛 내의 설비 중 고압가스가 통하는 부분은 상용압력의 1.5배 이상의 압력으로 행하는 내압시험 및 상용압력 이상의 압력으로 행하는 기밀시험에 합격한 것으로 한다.

(4) 캐비닛은 내부를 볼 수 있는 창이 부착된 것으로 한다.

(5) 캐비닛 내부의 압력계·유량계 등의 기구류(이하 "기기류"라 한다)와 배관의 내면에 사용하는 재료는 가스의 종류·성상·온도 및 압력 등에 적절한 것으로 한다.

(6) 캐비닛 내의 배관접속부 및 기기류는 용이하게 점검할 수 있는 구조로 한다.

(7) 캐비닛 내의 충전용기 또는 이들에 설치된 배관에는 실린더캐비닛의 외부에서 조작이 가능한 긴급 시 차단할 수 있는 장치를 설치한다.

(8) 캐비닛 내의 설비를 자동으로 제어하는 장치, 2.4.4.2.1에 따라 설치된 배출을 위한 장치와 그 밖의 안전확보에 필요한 설비의 경우에는 정전 등에 의해 해당 설비의 기능이 상실되지 않도록 비상전력을 보유하는 등의 조치를 강구한다.

(9) 캐비닛 내부의 충전용기 등에는 전도(轉到) 등에 따른 충격 및 밸브의 손상방지를 위한 조치를 강구한다.

(10) 캐비닛 내에는 가스누설을 검지하여 경보하기 위한 설비를 설치한다.

(11) 캐비닛 내의 배관에는 가스의 종류 및 유체의 흐름방향을 표시한다.

(12) 캐비닛 내의 밸브에는 개폐방향 및 개폐상태를 표시한다.

(13) 상호반응에 의해 재해가 발생할 우려가 있는 가스는 동일 캐비닛 내에 함께 넣지 아니한다.

(14) 가연성가스 용기를 넣는 캐비닛에는 해당 캐비닛에서 발생하는 정전기를 제거하는 조치를 한다.

4. 실린더캐비넷 설치 요건 해설

4.1 환기 및 배기 시스템 (요건 1)

가스캐비넷 내부는 항상 외부보다 낮은 압력(음압, Negative Pressure)을 유지해야 합니다. 이는 가스가 누출되더라도 캐비넷 내부에 머물게 하여 외부 확산을 방지하는 핵심 안전 요소입니다.

실무 적용 사항:

• 차압계(Differential Pressure Gauge) 설치: 캐비넷 내외부 압력 차이를 실시간으로 모니터링
• 배기 덕트 시스템: 캐비넷 내부 공기를 안전하게 옥외로 배출하는 전용 덕트 설치
• 배기 팬: 지속적인 음압 유지를 위한 적정 용량의 배기 팬 설치
• 자동 제어 시스템: 압력 차이가 설정값 미만으로 떨어질 경우 경보 작동 및 비상 조치 실행

4.2 불연성 재료 사용 (요건 2)

캐비넷은 화재에 강한 불연성 재료로 제작되어야 합니다.

실무 적용 사항:

• 철제 구조물: 일반적으로 스테인리스 스틸이나 표면 처리된 철제 소재 사용
• 내부식성 고려: 부식성 가스 사용 시 적절한 코팅 또는 내부식성 재질 선택
• 접합부 처리: 모든 접합부는 가스가 새지 않도록 밀봉 처리

4.3 내압/기밀 시험 (요건 3)

가스가 통과하는 배관 및 설비는 충분한 내압성과 기밀성을 갖추어야 합니다.

실무 적용 사항:

• 내압 시험: 상용압력의 1.5배 이상 압력으로 시험 실시
• 기밀 시험: 상용압력 이상에서 누출 여부 확인
• 정기 검사: 설치 후에도 정기적인 내압/기밀 시험으로 안전성 유지
• 시험 기록 관리: 모든 시험 결과는 문서화하여 보관

4.4 관찰창 설치 (요건 4)

캐비넷 내부 상황을 외부에서 쉽게 확인할 수 있는 창이 필요합니다.

실무 적용 사항:

• 안전 유리 사용: 내충격성이 있는 강화 유리 또는 아크릴 소재 사용
• 적절한 크기와 위치: 내부 장비와 게이지 확인이 용이한 크기와 위치에 설치
• UV 차단 처리: 필요 시 자외선 차단 기능이 있는 재질 사용

4.5 적합한 내부 자재 사용 (요건 5)

캐비넷 내 압력계, 유량계 등의 계측 장비와 배관은 취급 가스에 적합한 재질이어야 합니다.

실무 적용 사항:

• 가스 특성 고려: 가스의 화학적 성질에 맞는 재질 선택(예: 부식성 가스에는 내부식성 재질)
• 온도/압력 범위 고려: 작동 온도 및 압력 범위에 적합한 재질 선택
• 호환성 검증: 사용 가스와 재질 간의 호환성 사전 검증

4.6 점검 용이한 구조 (요건 6)

배관 연결부와 계측 장비는 쉽게 점검할 수 있는 구조여야 합니다.

실무 적용 사항:

• 적절한 공간 확보: 점검 및 유지보수를 위한 충분한 공간 설계
• 접근성 고려: 주요 연결부와 밸브는 쉽게 접근할 수 있도록 배치
• 툴 프리(Tool-free) 설계: 가능한 경우 도구 없이 점검할 수 있는 구조 채택

4.7 외부 조작 긴급 차단 장치 (요건 7)

위험 상황 발생 시 외부에서 신속하게 가스를 차단할 수 있는 장치가 필요합니다.

실무 적용 사항:

• 비상 차단 밸브: 캐비넷 외부에서 쉽게 조작 가능한 위치에 설치
• 자동 차단 시스템: 가스 누출 감지 시 자동으로 작동하는 차단 장치 연동
• 명확한 표시: 비상 차단 장치의 위치와 조작 방법을 눈에 띄게 표시

4.8 비상 전력 공급 장치 (요건 8)

정전 시에도 핵심 안전 장치가 작동할 수 있도록 비상 전력을 확보해야 합니다.

실무 적용 사항:

• UPS(무정전 전원 공급 장치): 핵심 제어 시스템과 감지 장치에 연결
• 비상 발전기 연계: 장시간 정전에 대비한 비상 발전기 시스템 구축
• 백업 배터리: 주요 경보 장치용 독립 배터리 장착
• 정기 점검: 비상 전력 장치의 정기적 작동 테스트 실시

4.9 용기 보호 장치 (요건 9)

가스 실린더가 넘어지거나 밸브가 손상되는 것을 방지하는 조치가 필요합니다.

실무 적용 사항:

• 실린더 고정 장치: 체인이나 스트랩을 이용한 실린더 고정 시스템
• 밸브 보호 캡: 밸브 손상 방지를 위한 보호 캡 설치
• 충격 흡수 장치: 캐비넷 내부 바닥 및 벽면에 충격 흡수 소재 적용

4.10 가스 누출 감지 및 경보 장치 (요건 10)

가스 누출을 조기에 발견하고 경보를 울릴 수 있는 장치가 필수적입니다.

실무 적용 사항:

• 가스별 적합한 센서: 취급 가스 종류에 맞는 특화된 검지 센서 설치
• 다중 경보 시스템: 시각적(경광등) 및 청각적(경보음) 경보 장치 구축
• 원격 모니터링: 중앙 제어실에서 실시간 모니터링 가능한 시스템 연동
• 정기 교정: 가스 감지기의 정확도 유지를 위한 정기적 교정 실시

4.11 배관 표시 (요건 11)

배관에는 가스 종류와 흐름 방향을 명확히 표시해야 합니다.

실무 적용 사항:

• 색상 코드 적용: 국제 표준에 따른 가스 종류별 색상 코드 적용
• 흐름 방향 표시: 명확한 화살표로 가스 흐름 방향 표시
• 내구성 있는 라벨: 화학 물질에 강한 내구성 있는 라벨 사용
• 정기적 확인: 라벨의 가독성과 상태 정기 점검

4.12 밸브 상태 표시 (요건 12)

모든 밸브에는 개폐 방향과 현재 상태를 명확히 표시해야 합니다.

실무 적용 사항:

• 개폐 방향 표시: 밸브 핸들 주변에 회전 방향과 개폐 상태 표시
• 위치 표시기: 밸브의 현재 상태를 시각적으로 확인할 수 있는 표시기 설치
• 표준화된 심볼 사용: 혼란을 방지하기 위한 표준화된 심볼 적용

4.13 상호반응 가스 분리 (요건 13)

서로 반응하여 위험을 초래할 수 있는 가스는 반드시 분리하여 보관해야 합니다.

실무 적용 사항:

• 가스 호환성 확인: 모든 가스의 상호 반응성 사전 확인
• 분리 보관: 산화성 가스와 가연성 가스, 산성 가스와 알칼리성 가스 등 분리
• 개별 캐비넷 사용: 상호 반응 가능성이 있는 가스는 별도의 캐비넷에 보관
• 안전 거리 유지: 서로 다른 종류의 캐비넷 간 적절한 안전 거리 확보

4.14 정전기 제거 조치 (요건 14)

가연성 가스를 보관하는 캐비넷에는 정전기 제거 장치가 필요합니다.

실무 적용 사항:

• 접지 시스템: 캐비넷 본체의 적절한 접지 처리
• 본딩(Bonding): 내부 모든 금속 부품 간 전기적 연결을 통한 전위차 제거
• 전도성 바닥재: 정전기 축적을 방지하는 전도성 바닥재 사용
• 습도 조절: 필요 시 적정 습도 유지를 통한 정전기 방지

5. 가스캐비넷 설치의 실제 적용 사례

5.1 반도체 산업 적용 사례 [실제 적용 사례]

반도체 공정에서는 실란(SiH₄), 불화수소(HF), 삼불화질소(NF₃) 등 다양한 특수가스를 사용합니다. 이러한 환경에서는 각 가스별로 전용 캐비넷을 설치하고, 중앙 모니터링 시스템과 연동된 자동 제어 시스템을 구축합니다. 특히 실란과 같은 자연발화성 가스의 경우, 불활성 가스(N₂)를 이용한 퍼지 시스템과 특수 소화 설비를 추가로 설치합니다.

5.2 연구실 환경 적용 사례 [실제 적용 사례]

대학 및 연구소 실험실에서는 소규모 특수가스 실린더를 사용하는 경우가 많습니다. 이런 환경에서는 벤치탑(bench-top) 타입의 소형 가스캐비넷을 설치하고, 실험실 전체 환기 시스템과 연동되는 배기 장치를 구성합니다. 또한 실험자의 안전을 위해 투명 관찰창 설치와 함께 사용 전/후 체크리스트를 의무화하여 관리합니다.

5.3 의료 시설 적용 사례 [실제 적용 사례]

의료 시설에서는 진단 및 치료용 특수가스(예: 불화황, SF₆)를 사용하는 경우가 있습니다. 이러한 환경에서는 의료진과 환자의 안전을 최우선으로 고려하여, 의료시설 내 별도 공간에 가스캐비넷을 설치하고 환자 공간과 물리적으로 분리합니다. 또한 24시간 모니터링 시스템과 다단계 경보 체계를 구축하여 이상 상황에 즉각 대응할 수 있도록 합니다.

6. 가스캐비넷 설치 및 관리 FAQ

Q1: 가스캐비넷 설치 시 필요한 인허가 절차는 무엇인가요?

A: 특수고압가스 사용시설로 분류되어 한국가스안전공사의 검사를 받아야 합니다. 사용하는 가스의 종류와 용량에 따라 허가 또는 신고 대상이 될 수 있으며, 설치 전 반드시 관할 지역 가스안전공사에 문의하여 필요한 인허가 절차를 확인하세요.

Q2: 가스캐비넷의 정기 점검 주기는 어떻게 되나요?

A: 법적으로는 연 1회 이상의 정기검사가 필요하며, 자체 안전관리 차원에서는 월 1회 이상 육안 점검을 실시하는 것이 좋습니다. 특히 가스 감지기, 환기 시스템, 차압계 등 핵심 안전장치는 더 자주 점검하는 것이 안전합니다. 점검 결과는 반드시 문서화하여 보관해야 합니다.

Q3: 여러 종류의 가스를 동시에 사용해야 하는 경우 어떻게 해야 하나요?

A: 상호 반응성이 있는 가스는 절대 같은 캐비넷에 보관하지 마세요. 각 가스 종류별로 별도의 캐비넷을 사용하는 것이 원칙입니다. 특히 산화성 가스와 가연성 가스, 산성 가스와 알칼리성 가스는 반드시 분리해야 합니다. 공간 제약이 있다면, 적어도 상호 반응성 가스 그룹 간에는 물리적 분리가 가능한 격벽이 있는 캐비넷을 사용하세요.

Q4: 가스캐비넷 내 배기 시스템 고장 시 어떻게 대응해야 하나요?

A: 배기 시스템 고장은 매우 위험한 상황으로, 즉시 모든 가스 공급을 중단하고 작업자를 대피시켜야 합니다. 비상 대응 절차에 따라 해당 구역을 격리하고, 자격을 갖춘 전문가가 문제를 해결할 때까지 가스 사용을 재개하지 마세요. 이러한 상황에 대비하여 사전에 비상 대응 계획을 수립하고 정기적인 훈련을 실시하는 것이 중요합니다.

Q5: 가스캐비넷 설치 위치 선정 시 고려해야 할 사항은 무엇인가요?

A: 가스캐비넷은 직사광선이나 열원으로부터 멀리 떨어진 곳에 설치해야 합니다. 또한 비상 시 신속한 대피가 가능하도록 출입구 근처에 설치하되, 대피로를 방해하지 않는 위치여야 합니다. 주변에는 가연성 물질이나 불필요한 장애물을 두지 말고, 적절한 소화설비가 구비된 장소에 설치하세요. 배기 덕트의 옥외 배출이 용이한 위치도 고려 사항 중 하나입니다.

7. 설치 시 주의사항 및 권장사항

7.1 주의사항

• 열원 근처 설치 금지: 캐비넷은 직사광선이나 열원으로부터 멀리 떨어진 곳에 설치하세요.
• 대피로 확보: 비상 상황 발생 시 신속한 대피가 가능하도록 대피로를 확보하세요.
• 가연물 제거: 캐비넷 주변에는 가연성 물질이나 불필요한 장애물을 두지 마세요.
• 상부 물건 적재 금지: 캐비넷 상부에는 어떠한 물건도 올려놓지 마세요.
• 비인가자 접근 제한: 캐비넷이 설치된 구역은 교육을 받은 작업자만 접근할 수 있도록 통제하세요.
• 개인보호구 착용: 캐비넷 취급 시에는 적절한 개인보호구를 착용하세요.

7.2 권장사항

• 소화설비 구비: 캐비넷 주변에는 적절한 소화설비를 구비하세요.
• 비상 대응 매뉴얼 작성: 가스 누출 등 비상 상황 발생 시 대응 절차를 명확히 문서화하세요.
• 정기 교육 실시: 작업자들에게 캐비넷 사용법과 비상 상황 대응 방법에 대한 정기 교육을 실시하세요.
• 표지판 부착: 캐비넷 외부에 취급 가스의 종류, 위험성, 비상연락처 등을 명시한 표지판을 부착하세요.
• 유지보수 기록 관리: 모든 점검 및 유지보수 활동은 문서로 기록하고 관리하세요.
• 최신 기준 확인: 관련 법규와 기술 기준은 수시로 업데이트될 수 있으므로 최신 버전을 확인하세요.

8. 요약 및 정리

특수고압가스 사용시설에서의 실린더캐비넷(가스캐비넷) 설치는 KGS FU212 기준에 따라 엄격하게 관리되어야 합니다. 캐비넷 내부의 음압 유지, 불연성 재질 사용, 내압/기밀 시험, 관찰창 설치, 비상 차단 장치, 가스 누출 감지기 설치 등의 요건을 철저히 준수하는 것이 중요합니다. 또한 상호 반응성이 있는 가스는 분리 보관하고, 정전기 방지 조치를 취하는 등 세부 규정을 준수해야 합니다.

가스캐비넷의 올바른 설치와 관리는 작업자의 안전, 시설 보호, 환경 오염 방지 등 다양한 측면에서 매우 중요합니다. 정기적인 점검과 유지보수를 통해 항상 안전한 상태를 유지하고, 관련 법규와 기술 기준을 항상 최신 상태로 파악하며 준수하는 것이 필수적입니다. 특수고압가스를 취급하는 모든 시설에서는 이러한 안전 기준을 철저히 따라 안전한 작업 환경을 구축하는 데 만전을 기해야 합니다.

9. 실린더캐비넷 설치의 체크리스트

가스캐비넷 설치를 계획하고 있다면, 아래 체크리스트를 활용하여 KGS FU212 기준에 맞는 안전한 설치를 준비하세요.

9.1 설치 전 체크리스트

• [ ] 취급 가스의 종류와 특성 파악
• [ ] 사용량 및 저장량 결정
• [ ] 인허가 필요 여부 확인
• [ ] 캐비넷 설치 위치 선정
• [ ] 배기 덕트 경로 계획
• [ ] 전기 공급 및 비상 전원 계획
• [ ] 가스 감지기 종류 및 수량 결정
• [ ] 경보 시스템 설계
• [ ] 비상 대응 계획 수립

9.2 설치 후 체크리스트

• [ ] 음압 유지 상태 확인
• [ ] 내압 및 기밀 시험 실시
• [ ] 가스 감지기 작동 확인
• [ ] 비상 차단 장치 작동 확인
• [ ] 배관 및 밸브 표시 확인
• [ ] 정전기 제거 장치 작동 확인
• [ ] 비상 전원 작동 확인
• [ ] 용기 고정 장치 설치 확인
• [ ] 작업자 교육 실시
• [ ] 설치 검사 신청 및 합격

10. 관련 법규 및 참조 기준

• 「고압가스 안전관리법」 제20조 제1항
• 「고압가스 안전관리법 시행규칙」 별표 8 제2호
• KGS FU212 2017 특수고압가스 사용의 시설ㆍ기술ㆍ검사 기준
• KGS GC102 가스감지 및 경보설비 제조의 시설ㆍ기술ㆍ검사 기준
• KGS FP112 고압가스 배관의 시설ㆍ기술ㆍ검사 기준
• KGS AA311 가스시설 정기검사의 기준
