산업 현장에서 씰링 재질을 잘못 선택하면 가스 누출, 부품 열화, 안전사고로 이어질 수 있습니다. 취급 가스에 맞는 엘라스토머 씰링 재질을 선택하는 방법을 정리했습니다.
3줄 핵심 요약
- 씰링 재질(CR, FKM, FFKM, EPDM, NBR)은 화학적 내성이 서로 달라, 취급 가스에 따라 반드시 적합한 재질을 선택해야 합니다.
- 잘못된 씰링 재질은 팽윤(swelling), 경화(hardening), 균열 등 열화를 유발하여 누출 사고로 직결됩니다.
- 산소·고순도·극부식성 가스 환경에서는 FKM 또는 FFKM이 적용되며, 스팀·온수 라인에는 EPDM이 표준입니다.
안녕하세요 WITTGUY 입니다.
산업 현장에서 가스 배관, 레귤레이터, 밸브, 피팅류를 선택할 때 유체(流體)나 가스의 종류만큼 중요한 것이 씰링(sealing) 재질입니다. 같은 형상의 O-링이라도 재질에 따라 내화학성, 내열성, 내압성이 완전히 달라지기 때문입니다. 현장에서 "그냥 NBR 쓰면 되지 않냐"는 판단으로 산소 라인에 부적합한 씰을 사용하다 사고가 발생한 사례가 실제로 보고되고 있습니다.
이 글에서는 산업 현장에서 가장 많이 사용되는 엘라스토머(elastomer) 씰링 재질인 CR, FKM, FFKM, EPDM, NBR의 특성과 가스 적합도를 체계적으로 정리하여, 현장 실무자가 올바른 재질을 선택할 수 있도록 안내합니다.
목차
- 씰링 재질 선택이 중요한 이유
- 주요 엘라스토머 씰링 재질 개요
- 재질별 특성 및 화학적 내성 비교
- 가스별 씰링 재질 적합도 표
- 재질 열화(劣化) 메커니즘과 현장 점검 포인트
- 재질 선택 기준 및 실무 가이드
1. 씰링 재질 선택이 중요한 이유
가스 설비에서 씰링 재질은 단순한 소모품이 아닙니다. 취급 유체와 씰링 재질 간의 화학적 상호작용이 설비 수명과 안전을 직접 결정합니다.
씰링 재질 불일치 시 발생하는 문제
| 열화 유형 | 현상 | 결과 |
| 팽윤 (Swelling) | 재질이 부풀어 오름 | 조립 불가, 내압 저하 |
| 경화 (Hardening) | 탄성 손실, 표면 균열 | 기밀 불량, 누출 |
| 연화 (Softening) | 재질이 물러짐 | 압축 변형 증가, 기밀 불량 |
| 취화 (Embrittlement) | 충격에 쉽게 파손 | 배관 내 이물질 혼입, 누출 |
| 용출 (Extraction) | 가소제 등이 유체로 빠져나옴 | 고순도 가스 오염 |
특히 산소(O₂) 고압 배관에 유기용매에 취약한 재질을 사용하면 연소 반응을 촉진시켜 화재·폭발 위험이 있으며, 이는 KGS(한국가스안전공사) 및 KOSHA(한국산업안전보건공단) 기준에서도 엄격히 규정하고 있는 항목입니다. 단, 저압·클린 조건의 산업용 설비에서는 조건을 확인한 후 적용 여부를 판단해야 합니다.
2. 주요 엘라스토머 씰링 재질 개요
산업 현장에서 사용되는 씰링 재질은 크게 엘라스토머(elastomer) 계열과 비(非)엘라스토머 계열로 나뉩니다. 이 글에서는 현장 적용 빈도가 높은 5종을 중심으로 다룹니다.
| 약칭 | 정식 명칭 | 한국어 명칭 |
| NBR | Nitrile Butadiene Rubber | 니트릴 고무 |
| CR | Chloroprene Rubber | 클로로프렌 고무 (네오프렌) |
| EPDM | Ethylene Propylene Diene Monomer | 에틸렌 프로필렌 디엔 고무 |
| FKM | Fluorocarbon Rubber | 불소 고무 (상품명: Viton®) |
| FFKM | Perfluoroelastomer | 퍼플루오로 엘라스토머 (상품명: Kalrez®, Chemraz®) |
3. 재질별 특성 및 화학적 내성 비교

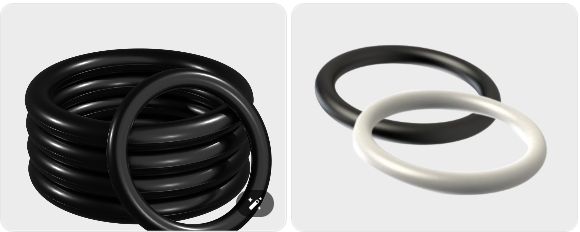

3-1. NBR (니트릴 고무)
NBR은 아크릴로니트릴과 부타디엔의 공중합체로, 내유성(耐油性)이 우수하여 유압·공압 설비에서 가장 널리 사용됩니다.
| 항목 | 내용 |
| 사용 온도 범위 | -40℃ ~ +120℃ (일반 등급 기준) |
| 우수한 내성 | 광유(mineral oil), 연료유, 지방족 탄화수소 |
| 취약한 항목 | 산소, 오존, 방향족 탄화수소, 케톤, 에스터 |
| 대표 적용 | 유압 실린더, 공압 피팅, LPG 레귤레이터 |
실무 핵심: NBR은 가장 경제적이고 범용적인 씰링 재질입니다. 산소 라인에서는 저압·클린 조건의 산업용 설비에 한해 조건부 사용이 가능하나, 고압·급가압 환경과 오존 노출 환경에는 사용을 피해야 합니다.

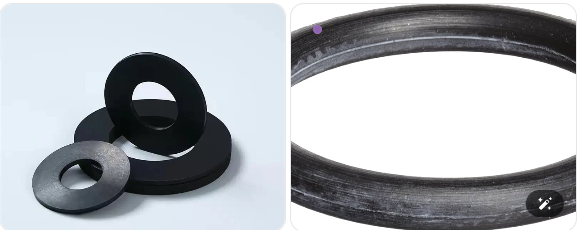

3-2. CR (클로로프렌 고무 / 네오프렌)
CR은 클로로프렌의 중합체로, 내후성(耐候性)과 내오존성이 우수하며 NBR보다 다양한 환경에서 사용 가능합니다.
| 항목 | 내용 |
| 사용 온도 범위 | -40℃ ~ +120℃ |
| 우수한 내성 | 오존, 자외선, 대기, 냉매 가스(R-22 등), 암모니아(저농도) |
| 취약한 항목 | 방향족 탄화수소, 염화 용매, 강산 |
| 대표 적용 | 냉동·공조 배관, 야외 노출 설비, 일반 가스 배관 |
실무 핵심: CR은 내후성·내오존성 면에서 NBR을 능가하지만, 화학적 내성의 폭은 FKM에 미치지 못합니다. 냉매 라인에서는 대표적인 선택지입니다.

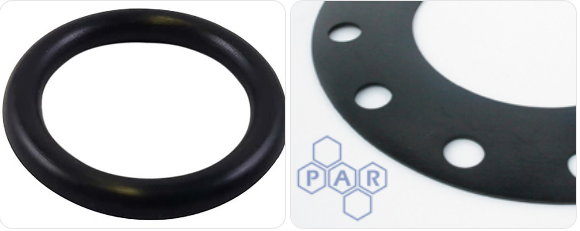

3-3. EPDM (에틸렌 프로필렌 디엔 고무)
EPDM은 비극성 고무로, 극성 용매와 수계(水系) 유체에 강합니다. 스팀, 온수, 희산·희알칼리 환경에서 탁월한 성능을 발휘합니다.
| 항목 | 내용 |
| 사용 온도 범위 | -50℃ ~ +150℃ (일부 등급 +180℃까지) |
| 우수한 내성 | 스팀, 온수, 오존, 자외선, 알코올, 희산, 희알칼리 |
| 취약한 항목 | 광유, 연료유, 지방족·방향족 탄화수소 |
| 대표 적용 | 스팀 배관, 온수 시스템, 수처리 설비, 질소(N₂) 라인 |
실무 핵심: EPDM은 탄화수소계 오일이나 연료에 매우 취약합니다. 기름 성분이 조금이라도 혼입되는 환경에는 사용을 금지합니다.

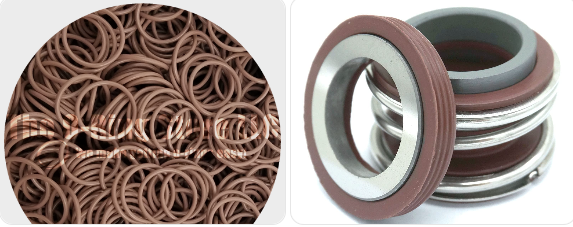

3-4. FKM (불소 고무 / Viton®)
FKM은 불소(fluorine) 함유 공중합체로, 현존하는 엘라스토머 씰링 재질 중 내화학성과 내열성이 가장 우수한 재질 중 하나입니다.
| 항목 | 내용 |
| 사용 온도 범위 | -20℃ ~ +200℃ (일부 특수 등급 +230℃까지) |
| 우수한 내성 | 산소, 탄화수소, 방향족 용매, 연료, 산류, 고온 가스 |
| 취약한 항목 | 저온 취성(-20℃ 이하), 케톤류, 아민류(일부 등급) |
| 대표 적용 | 산소 배관, 고온 가스 설비, 화학 공정, 연료 시스템 |
실무 핵심: 비용이 높지만, 산소 및 고반응성 가스 라인에서는 FKM이 표준 선택지입니다. 저온 환경에서는 별도 저온 등급(GFLT 등) 확인이 필요합니다.

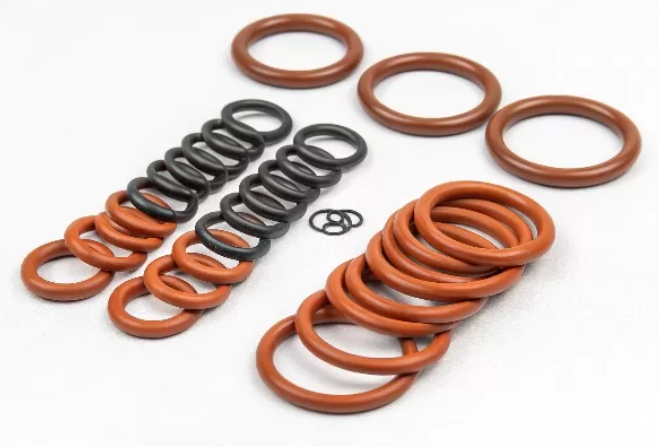

3-5. FFKM (퍼플루오로 엘라스토머 / Kalrez®, Chemraz®)
FFKM은 FKM의 불소 함유량을 극한까지 높인 퍼플루오로 엘라스토머로, 엘라스토머 재질 중 내화학성과 내열성이 가장 우수합니다. FKM이 취약한 케톤류, 아민류, 고농도 산·알칼리에도 내성을 가지며, 동시에 엘라스토머 특유의 탄성과 기밀 유지 능력을 그대로 보유합니다.
| 항목 | 내용 |
| 사용 온도 범위 | -20℃ ~ +327℃ (등급에 따라 상이) |
| 우수한 내성 | 거의 모든 화학물질 — 강산, 강알칼리, 케톤, 아민, 산소, 할로겐 가스 포함 |
| 취약한 항목 | 매우 높은 비용, 극저온(-20℃ 이하) 취성, 용융 불소(F₂) |
| 대표 적용 | 반도체 공정, 고순도 가스 설비, 극부식성 화학 공정, 고온 고압 씰링 |
실무 핵심: FFKM은 FKM 대비 5~30배 이상 고가이므로, 일반 공정에는 과사양입니다. FKM으로 대응이 불가한 극부식성·고온 환경, 또는 반도체·제약 등 고순도 요구 공정에 한정하여 적용하는 것이 경제적입니다.
FKM vs FFKM 핵심 비교
| 항목 | FKM | FFKM |
| 불소 함유량 | 약 66~70% | 약 95% 이상 |
| 최고 사용 온도 | +200℃ (특수 등급 +230℃) | +327℃ (등급별 상이) |
| 케톤류 내성 | 취약 | 우수 |
| 아민류 내성 | 취약 (일부 등급) | 우수 |
| 염소·할로겐 가스 | △ (농도 제한) | ○ |
| 상대 비용 | 높음 | 매우 높음 (FKM 대비 5~30배) |
| 주요 적용 | 산업용 가스 설비 전반 | 반도체, 제약, 극부식성 공정 |
4. 가스별 씰링 재질 적합도 표
아래 표는 산업 현장에서 빈번하게 취급되는 가스에 대한 각 씰링 재질의 적합도를 정리한 것입니다.
범례: ○ = 적합 / △ = 조건부 적합(농도·온도·압력 확인 필요) / × = 부적합
가스별 씰링 재질 적합도
| 가스 | NBR | CR | EPDM | FKM | FFKM |
| 질소 (N₂) | ○ | ○ | ○ | ○ | ○ |
| 아르곤 (Ar) | ○ | ○ | ○ | ○ | ○ |
| 산소 (O₂) | △ | △ | △ | ○ | ○ |
| 이산화탄소 (CO₂) | ○ | ○ | ○ | ○ | ○ |
| 수소 (H₂) | △ | △ | ○ | ○ | ○ |
| 천연가스 (CH₄, NG) | ○ | ○ | × | ○ | ○ |
| LPG (프로판/부탄) | ○ | ○ | × | ○ | ○ |
| 아세틸렌 (C₂H₂) | △ | △ | × | ○ | ○ |
| 암모니아 (NH₃) | × | △ | ○ | × | ○ |
| 염소 (Cl₂) | × | × | × | △ | ○ |
| 황화수소 (H₂S) | △ | △ | × | ○ | ○ |
| 이산화황 (SO₂) | × | × | ○ | ○ | ○ |
| 스팀 (Steam) | × | × | ○ | △ | ○ |
| 냉매 (HFC계) | △ | ○ | × | ○ | ○ |
| 헬륨 (He) | ○ | ○ | ○ | ○ | ○ |
| 아산화질소 (N₂O) | × | × | △ | ○ | ○ |
※ 위 표는 일반적인 상온·상압 조건을 기준으로 합니다. 고온·고압·고농도 조건에서는 재질 제조사의 화학적 내성 데이터(chemical resistance chart)를 반드시 별도로 확인하십시오.
※ NBR + 산소(O₂) 조합: 저압(통상 150 bar 이하)·클린(유지류 완전 제거) 조건의 산업용 레귤레이터에서는 조건부 사용이 가능합니다. 단, 고압 환경, 급격한 밸브 개방(pressure surge), 그리스·오일 혼입이 복합될 경우 단열 압축열에 의한 발화 위험이 급격히 증가하므로 FKM 또는 FFKM으로 교체를 권장합니다.
주요 가스별 씰링 재질 선택 핵심 정리
| 가스 유형 | 권장 재질 | 제외 재질 | 비고 |
| 산소 (O₂) | FKM, FFKM | NBR(고압·급가압 시) | 저압·클린 조건에서 NBR 조건부 가능, 유지류 완전 제거 필수 |
| 탄화수소계 (NG, LPG) | NBR, FKM | EPDM | NBR이 경제적 표준 |
| 암모니아 (NH₃) | EPDM, FFKM | NBR, FKM | 농도에 따라 CR 적용 가능 |
| 스팀 | EPDM, FFKM | NBR, CR | 온도 등급 확인 필수 |
| 염소계 가스 | FFKM | NBR, CR, EPDM | FKM도 농도 제한 있음 |
| 수소 (H₂) | EPDM, FKM, FFKM | - | 침투성(permeability) 고려 필요 |
| 고순도 가스 | FFKM, FKM | - | 용출·오염 최소화 목적 |
5. 재질 열화(劣化) 메커니즘과 현장 점검 포인트
씰링 재질의 열화는 즉각적으로 나타나지 않는 경우가 많아, 정기 점검 시 다음 항목을 반드시 확인해야 합니다.
열화 유형별 외관 특징
| 열화 유형 | 외관 특징 | 주요 원인 |
| 팽윤 | O-링 단면 직경 증가, 압축 여유 부족 | 비적합 용매 접촉 |
| 경화·취화 | 표면 균열, 탄성 감소 | 산화, 오존 노출, 고온 |
| 연화 | 손으로 누르면 과도하게 변형 | 가소제 용출, 고온 |
| 압축 영구변형 | O-링 단면이 타원형으로 고착 | 과압축, 고온 장기 사용 |
| 표면 점착 | 끈적거림, 이물질 부착 | 화학적 분해 |
6. 재질 선택 기준 및 실무 가이드
현장에서 씰링 재질을 선택할 때는 다음 4가지 기준을 순서대로 검토합니다.
재질 선택 4단계 기준
| 단계 | 검토 항목 | 확인 내용 |
| 1단계 | 취급 가스 종류 | 가스의 화학적 특성(산화성, 환원성, 부식성) |
| 2단계 | 운전 조건 | 온도, 압력, 농도 범위 |
| 3단계 | 동적/정적 씰링 | 움직임이 있는지 여부 (동적: 탄성 필수) |
| 4단계 | 순도 요구사항 | 고순도 가스인 경우 용출 특성 확인 |
재질별 비용·범용성 포지션
| 재질 | 상대 비용 | 범용성 추천 | 적용 환경 |
| NBR | 낮음 | 높음 | 유압, 공압, LPG·NG 배관 |
| CR | 낮음-중간 | 중간 | 냉매 배관, 야외 노출 설비 |
| EPDM | 중간 | 중간 | 스팀, 온수, 질소, 암모니아 |
| FKM | 높음 | 높음 | 산소, 고온, 화학 공정 |
| FFKM | 매우 높음 | 매우 높음 | 극부식성 가스, 반도체·제약 공정, 고온 고순도 씰링 |
실무 핵심 — 혼용 금지 사항
- NBR + 산소 라인(고압·급가압): 고압(200 bar 이상) 또는 급격한 밸브 개방 환경에서 단열 압축열로 인한 발화 위험 — 저압·클린 조건의 산업용 레귤레이터에서는 조건부 사용 가능
- EPDM + 탄화수소계 가스(LPG, NG): 팽윤으로 인한 씰 파손 위험
- CR + 염소계 가스: 급격한 열화로 단기간 내 누출 위험
- NBR + 암모니아: 재질 연화 및 누출 위험
FAQ
Q1. NBR과 FKM의 가장 큰 차이점은 무엇입니까?
👉 핵심 요약: NBR은 내유성 중심, FKM은 내화학·내열성 전반에 걸쳐 우수합니다.
NBR(니트릴 고무)은 광유(mineral oil)와 지방족 탄화수소에 우수한 내성을 가지며 비용이 낮아 범용적으로 사용됩니다. 반면 FKM(불소 고무)은 산소, 방향족 탄화수소, 고온 환경에 이르기까지 훨씬 넓은 화학적 내성 범위를 가집니다. 그러나 FKM은 NBR 대비 3~10배 이상 비용이 높습니다. 따라서 일반 유압·공압 라인에는 NBR, 산소 라인이나 고온·고반응성 가스 환경에는 FKM이 권장됩니다.
Q2. 산소 배관에 NBR 씰을 사용하면 왜 위험합니까?
👉 핵심 요약: NBR은 고압·급가압 산소 환경에서 발화 위험이 있으나, 저압·클린 조건에서는 조건부 사용이 가능합니다.
산소(O₂)는 강력한 산화제입니다. NBR과 같은 탄화수소계 고무가 고압 산소와 접촉할 때, 특히 급격한 밸브 개방(pressure surge)이 발생하는 순간 단열 압축열이 씰 재질 자체의 발화점에 도달할 수 있습니다. 이 때문에 ASTM G63(산소 환경 비금속 재료 선정), ISO 15001(의료용 산소 배관) 등의 국제 표준은 고압 산소 설비에서 NBR 사용을 엄격히 제한합니다. 그러나 산업 현장에서는 저압(통상 150 bar 이하) 운용, 유지류 완전 제거(oxygen-clean 처리), 급가압 없는 완만한 가압 조건이 확보된 산업용 레귤레이터에 NBR이 실제로 광범위하게 사용되고 있습니다. 고압·의료용·고순도 산소 설비에서는 반드시 FKM 또는 FFKM으로 대체하여야 합니다.
Q3. FKM과 FFKM은 어떻게 다르며, 언제 FFKM을 선택해야 합니까?
👉 핵심 요약: FKM이 한계에 부딪히는 케톤류·아민류·극부식성 환경에서 FFKM이 유일한 엘라스토머 선택지입니다.
FKM(불소 고무)은 불소 함유량이 약 66~70%로, 산소·탄화수소·방향족 용매 등 대부분의 산업용 가스에 충분한 내성을 발휘합니다. 그러나 케톤류(MEK, 아세톤), 아민류, 고농도 염소 가스 등에는 취약합니다. FFKM(퍼플루오로 엘라스토머)은 불소 함유량이 95% 이상으로, FKM이 취약한 영역까지 모두 커버하며 최고 사용 온도도 327℃에 달합니다. 다만 FFKM은 FKM 대비 5~30배 이상 고가이므로, 반도체 공정·제약 설비·극부식성 화학 공정처럼 FKM으로 대응이 불가능한 환경에 한정하여 적용하는 것이 경제적입니다.
Q4. EPDM을 LPG 배관에 사용해도 됩니까?
👉 핵심 요약: EPDM은 탄화수소계 가스(LPG, NG)에 매우 취약하므로 절대 사용하면 안 됩니다.
EPDM은 극성 유체와 수계 환경에는 강하지만, LPG(프로판·부탄)나 천연가스(메탄)와 같은 비극성 탄화수소에 접촉하면 급격히 팽윤됩니다. 팽윤된 EPDM 씰은 조립부에서 기밀 불량을 일으키고 결국 가스 누출로 이어집니다. LPG 및 NG 배관에는 NBR 또는 FKM을 사용하는 것이 올바른 선택입니다.
Q5. 같은 FKM이라도 종류가 다를 수 있습니까?
👉 핵심 요약: FKM은 불소 함량과 공중합체 구성에 따라 등급이 다르며, 특정 화학물질에 대한 내성이 등급마다 다릅니다.
FKM(불소 고무)은 불소 함유량과 단량체(monomer) 구성에 따라 Type 1(이원 공중합체, 불소 함량 약 66%), Type 2(삼원 공중합체), GFLT(저온 등급) 등 다양한 등급이 존재합니다. 일반 FKM은 케톤류와 아민류에 취약한 반면, 불소 함유량을 95% 이상으로 높인 FFKM(퍼플루오로 엘라스토머)은 이를 포함한 거의 모든 화학물질에 내성을 가집니다. FKM을 선정할 때는 취급 가스의 성분 전체를 확인하고, 해당 등급의 화학적 내성 데이터시트(Chemical Resistance Chart)를 제조사로부터 반드시 입수하여 확인하는 것이 바람직합니다.
출처
Brydson, J. A. (1999). Rubbery materials and their compounds. Springer.
DIN EN 549:2019. Rubber materials for seals and diaphragms for gas appliances and gas equipment. Deutsches Institut für Normung.
ISO 15001:2021. Anaesthetic and respiratory equipment — Compatibility with oxygen. International Organization for Standardization.
ASTM International. (2018). ASTM G63-18: Standard guide for evaluating nonmetallic materials for oxygen service. ASTM International.
한국가스안전공사 (KGS). (2023). 고압가스 제조·저장·사용 기술기준 (KGS Code). 한국가스안전공사.
한국산업안전보건공단 (KOSHA). (2022). 화학설비 씰링 재질 선정 가이드. 한국산업안전보건공단.
한국산업규격 (KS M 6518). 가스 기기용 고무 패킹 및 다이어프램. 국가기술표준원.
Parker Hannifin Corporation. (2022). Parker O-Ring Handbook (ORD 5700). Parker Hannifin Corporation.
