[제품소개] 고압용 가스필터 모델 HD

WITTGUY 2025. 9. 15. 18:58

고압용 가스필터(H2 300bar)



02_gas_filter_hd_kor.pdf
0.39MB



1. 제품 개요 및 핵심 특징

WITT-Gasetechnik의 HD 가스필터는 스테인리스 스틸 소재로 제작된 고압용 가스필터입니다. 다양한 산업용 가스에 적용 가능하며, 니켈 크롬 스틸 필터 인서트를 통해 기계적 불순물을 효과적으로 제거하는 제품입니다.



주요 핵심 특징은 다음과 같습니다.

  1. 니켈 크롬 스틸 필터 인서트를 통한 기계적 불순물 완전 제거
  2. 광범위한 가스 호환성으로 다양한 산업용 가스에 적용 가능
  3. 사용자 친화적 설계로 설치 상태에서도 필터 교체 가능
  4. 유량 최적화 설계를 통한 높은 유량 확보
  5. 신뢰성 있는 여과 성능으로 후단 장비 및 배관의 수명 연장

본 제품은 파이프라인 설치용으로 설계되었으며, ISO 9001 인증을 받은 회사에서 제조되고 PED 2014/68/EU에 따른 CE 마킹을 획득한 제품입니다.

2. 상세 기술사양 분석

기본 사양 및 치수

항목 사양
전체 길이 157mm (6.18인치)
외경 Ø 79mm (3.11인치)
재질 엘라스토머, 스테인리스 스틸
후크 렌치 규격 HN 10 (DIN 1810 호환)

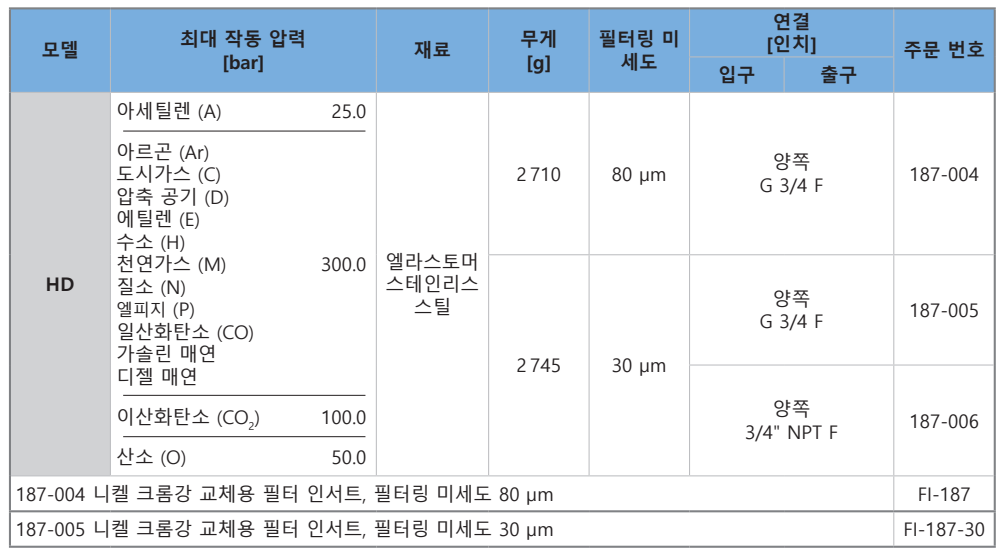

가스별 최대 작동압력 및 연결규격



3. 실무 적용 체크포인트

설치 및 운영 체크포인트

  1. 설치 위치 확인
    • 파이프라인 내 설치 전용 설계
    • 유지보수를 위한 접근성 확보 필요
  2. 압력 조건 검토
    • 가스별 최대 작동압력 준수 필수
    • 아세틸렌 25bar, 산소 50bar, 이산화탄소 100bar, 기타 가스 300bar
  3. 연결부 규격 확인
    • G 3/4 F 또는 3/4" NPT F 연결부 규격 확인
    • 입구와 출구 양쪽 모두 동일 규격 적용

유지보수 체크포인트

  1. 정기 점검
    • 필터 인서트 정기 점검 및 필요시 교체
    • 여과 성능 저하 시 즉시 교체
  2. 교체 작업
    • DIN 1810 규격 후크 렌치 HN 10 사용
    • 설치 상태에서 필터 교체 가능한 설계
  3. 산소 서비스용 특별 관리
    • EIGA 33/18 및 CGA G-4.1 규격에 따른 산소 서비스용 청소 완료 제품

4. 경쟁제품 대비 차별점

소재 및 내구성 우위

  1. 니켈 크롬 스틸 필터 인서트
    • 일반 스테인리스 대비 내식성 및 내구성 향상
    • 80μm 및 30μm 두 가지 여과정밀도 선택 가능
  2. 광범위한 가스 호환성
    • 단일 제품으로 다양한 산업용 가스 적용 가능
    • 특수가스부터 일반 산업가스까지 폭넓은 대응

설계 및 사용성 차별점

  1. 유량 최적화 설계
    • 높은 유량 확보로 생산성 향상
    • 압력 손실 최소화 설계
  2. 현장 친화적 설계
    • 설치 상태에서 필터 교체 가능
    • 유지보수 편의성 극대화

인증 및 품질 보증

  1. 국제 인증 완비
    • ISO 9001 품질경영시스템 인증
    • PED 2014/68/EU CE 마킹 획득
  2. 산업 표준 준수
    • DIN 1810 후크 렌치 호환성
    • EIGA 및 CGA 규격 산소 서비스용 청소

5. 제품활용정보 (Application)

주요 적용 분야 및 활용 사례

  1. 반도체 제조업 반도체 제조 공정에서 가스 여과는 가장 중요한 요소 중 하나입니다. 적절히 여과되지 않은 가스는 웨이퍼 표면에 결함을 유발하여 수율 저하, 생산성 감소, 제조 비용 증가를 초래합니다.
  2. 초고순도(UHP) 가스 시스템 초고순도 가스 적용 분야에서 0.0015 미크론 입자 여과가 가능하며, 높은 공정 가스 처리량을 지원하면서 전체 가스박스 설치공간을 줄일 수 있습니다.
  3. 고압 가스 제조 및 충전시설 국내 고압가스 안전관리법에 따르면 가스를 압축·액화하는 모든 행위는 고압가스 일반제조에 해당하며, 압축기로 기체상태의 가스의 압력을 높이는 공정이 있는 경우 제조허가가 필요합니다.

제품 선택 가이드

  1. 가스별 적용성 검토
    • 아세틸렌: 최대 25bar 압력 적용
    • 산소: 최대 50bar, EIGA 33/18 및 CGA G-4.1 규격 클리닝 완료
    • 이산화탄소: 최대 100bar 적용
    • 기타 산업가스: 최대 300bar 적용
  2. 여과정밀도 선택
    • 80μm: 일반적인 기계적 불순물 제거용
    • 30μm: 보다 정밀한 여과가 필요한 고순도 가스용
  3. 연결부 규격 확인
    • G 3/4 F 나사식 연결부 (ISO 표준)
    • 3/4" NPT F 나사식 연결부 (미국 표준)



참고문헌

  1. WITT-Gasetechnik GmbH. (2024). HD Gas Filter Stainless Steel GF3 - G01/2E Product Catalog. Witten: WITT-Gasetechnik.





※ 본 블로그의 모든 내용은 신뢰할 수 있는 출처에 기반하고 있으나, 실제 적용 시에는 반드시 전문가와 상의하시기 바랍니다
