산업용/연구용 가스혼합기 상세 비교
MM-2G vs MM-FLEX vs KM10-2FLEX 완벽 분석
안녕하세요 WITTGUY 입니다.
가스혼합기(Gas Mixer) 선택은 산업현장에서 작업 품질과 비용 효율성을 좌우하는 핵심 요소입니다. 용접, 절단, 분석 등 다양한 분야에서 정확한 가스혼합비율과 안정적인 공급을 위해서는 각 모델의 기술 사양을 정확히 파악하고 작업 환경에 맞는 최적의 장비를 선택하는 것이 필요합니다.
목차
- 가스혼합기 기본 이론 및 선택 기준
- MM-2G 모델 기술 분석
- MM-FLEX 모델 기술 분석
- KM10-2FLEX 모델 기술 분석
- 핵심 성능 비교 매트릭스
- 산업별 적용 가이드라인
- 설치 및 유지보수 방안
1. 가스혼합기 기본 이론 및 선택 기준
가스혼합기는 두 종류 이상의 가스를 설정된 비율로 혼합하여 일정한 농도의 혼합가스를 생성하는 장비입니다. 정확한 가스혼합기 선택을 위한 기술적 검토 요소는 다음과 같습니다.
기술적 선택 요소
혼합 가능 가스 종류 및 농도 제어 범위, 압력 조건 및 유량 제어 성능, 혼합 정확도와 재현성, 설치 환경 및 공간 효율성, 운영비 및 정비 주기가 주요 검토 요소입니다.
정확도 기준 분석
가스혼합기의 정확도는 설정오차와 혼합오차로 구분되며, 설정오차는 다이얼 설정값과 실제값의 차이, 혼합오차는 실제 혼합된 가스 농도의 편차를 의미합니다.
2. MM-2G 모델 기술 분석
MM-2G는 경제성과 설치 편의성을 중시한 기본형 가스혼합기로 다양한 기술 응용 분야에 적용 가능합니다.
세부 기술 사양
혼합 가스 종류는 N2/CO2, O2/CO2(0-100%), Ar/CO2(0-25%), Ar/He(0-25%)이며, 압력 범위는 입구압력 1~9.5bar, 출구압력 1~8bar입니다. 유량 성능은 최소 12Nl/min, 최대 196Nl/min(MM-2G 기준)이고, 물리적 치수는 142 × 130 × 120mm, 운전 중량은 2.9kg입니다.
핵심 특징 분석
연속 토출 방식으로 안정적인 가스 공급이 가능하며, 전원이 불필요한 공압식 구동방식을 채택했습니다. 브래킷이 포함되어 간편한 고정 설치가 가능하고, 압력 변동에 독립적인 혼합 성능을 제공합니다. 식품등급 가스 대응도 가능합니다(EC No 1935/2004 규정).

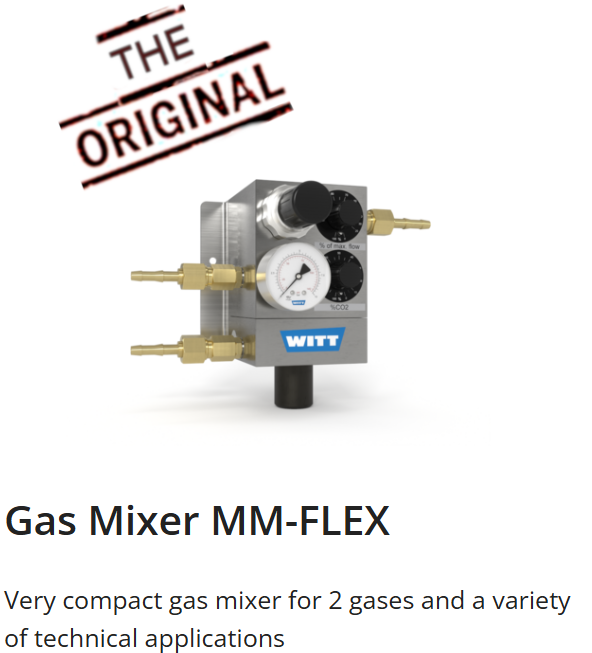

3. MM-FLEX 모델 기술 분석
MM-FLEX는 압력 조절 기능과 벽면 설치가 가능한 중급 사양의 가스혼합기입니다.
세부 기술 사양
혼합 가스 종류는 모든 기술가스(독성, 부식성 가스 제외)이며, 압력 범위는 입구압력 최대 20bar(O2 혼합 시 10bar), 출구압력 0.5~6bar입니다. 유량 성능은 10~216Nl/min 범위에서 가변 조절이 가능하고, 물리적 치수는 168 × 125 × 347mm, 운전 중량은 3kg입니다.
핵심 특징 분석
조절 가능한 운전압력 및 출구압력을 제공하며, 스케일이 있는 조절 노브를 통한 무단계 유량 설정이 가능합니다. 벽면 설치가 가능한 컴팩트 설계를 채택했고, 압력 및 인출 변동에 독립적인 공정 신뢰성을 보장합니다. 가연성 가스용 화염 차단기 옵션도 제공합니다.

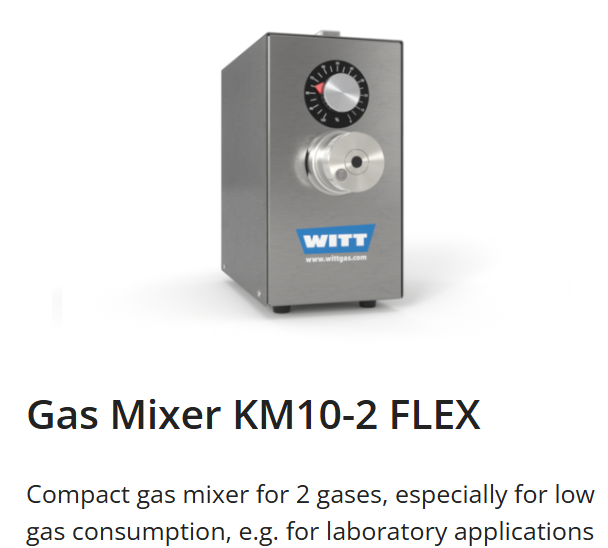

4. KM10-2FLEX 모델 기술 분석
KM10-2FLEX는 저소비량 응용 분야에 특화된 실험실급 정밀 가스혼합기입니다.
세부 기술 사양
혼합 가스 종류는 모든 기술가스(독성, 부식성 가스 제외)이며, 압력 범위는 입구압력 최대 10bar, 출구압력 0.5~8bar입니다. 유량 성능은 1~28Nl/min의 정밀 제어 범위를 제공하고, 물리적 치수는 316 × 158 × 370mm, 운전 중량은 10kg입니다.
핵심 특징 분석
새로운 혼합 기술로 리시버탱크가 불필요하며, 1L/min부터 최대 유량까지 연속 생산이 가능합니다. 데스크탑 형태의 이동식 설계를 채택했고, 입구 가스 필터로 불순물을 차단합니다. 견고하고 컴팩트한 설계로 최소한의 유지보수만 필요합니다.
5. 핵심 성능 비교 매트릭스
| 기술 항목 | MM-2G | MM-FLEX | KM10-2FLEX |
| 혼합 정확도 | ±1% 이하 | ±1% 이하 | ±1% 이하 |
| 설정 정확도 | ±3% (0-100%) | ±1% (0-25%), ±2% (0-100%) | ±0.5% (0-5%), ±2% (20%+) |
| 최대 처리량 | 196 Nl/min | 216 Nl/min | 28 Nl/min |
| 최소 처리량 | 12 Nl/min | 10 Nl/min | 1 Nl/min |
| 압력차 허용값 | 최소 1bar | 최대 3bar | 최대 3bar |
| 구조 재료 | 알루미늄 코팅 | 알루미늄 코팅 | Stainless Steel |
| 품질 인증 | ISO 9001, DIN EN ISO 22000 | ISO 9001, DIN EN ISO 22000 | ISO 9001, DIN EN ISO 22000 |
정확도 성능 분석
KM10-2FLEX가 저농도 구간에서 ±0.5%의 최고 정확도를 제공하며, MM-FLEX는 설정 범위에 따른 차별화된 정확도를 적용합니다.
처리량 성능 분석
MM-FLEX가 최대 처리량에서 우위를 보이나, KM10-2FLEX는 최소 1Nl/min부터 정밀 제어가 가능하여 미소량 응용에 특화되어 있습니다.
6. 산업별 적용 가이드라인
MM-2G 적용 분야
일반 금속 가공 및 용접 작업, 중소 규모 제조 현장, 이동식 작업 환경, 예산 효율성이 중요한 프로젝트에 적합합니다.
MM-FLEX 적용 분야
다양한 기술가스를 사용하는 생산 라인, 벽면 설치가 필요한 고정식 작업장, 압력 모니터링이 중요한 공정, 중대형 규모 연속 생산 환경에 최적화되어 있습니다.
KM10-2FLEX 적용 분야
정밀 분석 및 연구 실험실, 미소량 가스 제어가 필요한 공정, 데스크탑 환경의 연구개발 업무, 공간 제약이 있는 소규모 작업에 특화되어 있습니다.
7. 설치 및 유지보수 방안
설치 시 기술적 고려사항
가스 공급 라인의 압력 안정화 시스템 구축, 정기 교정을 위한 접근성 확보, 안전 규정 준수 및 누출 감지 시스템 설치, 환기 시설 및 비상 차단 장치 설치가 필요합니다.
모델별 설치 주의사항
MM-2G는 두 가스 간 최소 1bar 압력차 확보가 필수이며, MM-FLEX는 산소 혼합 시 입구압력 10bar 제한을 준수해야 합니다. KM10-2FLEX는 부식성 가스 사용이 금지되며 실험실 환경에 최적화되어 있습니다.
FAQ
Q1. 최소 유량 제어 성능이 중요한 이유는 무엇입니까?
A1. 분석장비나 정밀 공정에서는 미량 가스 제어가 필수적이며, 최소 유량이 낮을수록 더 정밀한 농도 제어가 가능합니다.
Q2. 압력차 요구사항을 충족하지 못하면 어떤 문제가 발생합니까?
A2. 설정된 혼합비율 유지가 어려워지고 유량 안정성이 저하되어 작업 품질에 영향을 미칠 수 있습니다.
Q3. 식품등급 가스 대응이란 무엇을 의미합니까?
A3. EC 규정 No 1935/2004에 따른 식품 접촉 가스 품질 기준을 만족한다는 의미로, 식품 산업에서 안전하게 사용할 수 있습니다.
출처
세화하이테크. (2025). 소형 가스혼합기 MM-2G vs MM-FLEX vs KM10-2FLEX 비교표. 세화하이테크.
WITT Gas Techniques. (2025). Gas Mixer MM-2K/-2G. Retrieved from https://www.wittgas.com/products/gas-mixers/metalworking/gas-mixer-mm-2k-2g/
WITT Gas Techniques. (2025). Gas Mixer MM-FLEX. Retrieved from https://www.wittgas.com/products/gas-mixers/metalworking/gas-mixer-mm-flex/
WITT Gas Techniques. (2025). Gas Mixer KM10-2 FLEX. Retrieved from https://www.wittgas.com/products/gas-mixers/metalworking/gas-mixer-km10-2-flex/
한국가스안전공사. (2024). 가스시설 안전관리 기준. 한국가스안전공사.
