가스치환포장(MAP) 누설검지용 LEAK-MASTER EASY(버블테스트)
포장 누출 검사를 위한 WITT LEAK-MASTER EASY 수조식 버블 테스트 시스템 기술 분석
안녕하세요 WITTGUY 입니다.
포장 산업에서 누출 검사(Leak Detection)는 제품 품질과 안전성을 보장하는 핵심 공정입니다. 특히 식품, 의료기기, 전자부품 포장에서 밀봉 무결성(Seal Integrity) 검증은 필수적입니다. WITT LEAK-MASTER EASY는 가장 직관적이고 효과적인 수조식 버블 테스트(Bubble Test) 방식을 채택한 누출 검사 장비로, 추적 가스 없이도 미세한 누출까지 육안으로 확인할 수 있는 혁신적인 솔루션입니다. 본 기술 분석에서는 수조식 누출 검사의 원리와 LEAK-MASTER EASY의 기술적 특장점을 체계적으로 검토하여 현장 실무자들의 효과적인 품질관리 시스템 구축을 지원하고자 합니다.
목차
- 수조식 버블 테스트 누출 검사 원리 및 메커니즘
- LEAK-MASTER EASY 시스템 구성 및 기술 사양
- 전자 제어 시스템(PLUS Controller) 기능 분석
- 포장 안정성 테스트 및 고도 시뮬레이션 기능
- 산업별 적용 분야 및 표준 규격 준수 현황
1. 수조식 버블 테스트 누출 검사 원리 및 메커니즘
기본 검사 프로세스
LEAK-MASTER EASY의 수조식 누출 검사는 가장 직관적이고 오래된 검사 방법 중 하나입니다. 물을 이용한 버블 테스트 방식으로 누출 위치를 정확히 식별할 수 있습니다.
| 검사 단계 | 프로세스 | 기술적 특징 |
| 1단계 | 시료 침지 | 검사 대상을 수조에 완전 침지 |
| 2단계 | 챔버 밀폐 | 시료를 수면 아래로 압착 고정 |
| 3단계 | 진공 생성 | 수면 상부 공기 배출로 진공 형성 |
| 4단계 | 누출 검출 | 누출 지점에서 기포 발생 육안 확인 |
검사 메커니즘의 과학적 원리
- 압력차 활용: 진공 상태에서 포장 내부와 외부의 압력차로 가스 배출 유도
- 시각적 검출: 누출된 가스가 수중에서 기포로 가시화되어 정확한 누출 위치 파악
- 무손상 검사: 포장재 손상 없이 밀봉 상태 확인 가능
- 즉시 판정: 실시간 육안 확인으로 즉각적인 결과 판정
2. LEAK-MASTER EASY 시스템 구성 및 기술 사양
핵심 하드웨어 구성
| 구성 요소 | 재질/사양 | 기술적 특장점 |
| 챔버 본체 | 스테인리스 스틸 | 내식성 및 내구성 확보 |
| 관찰창 | 고품질 아크릴 글라스 | 우수한 투명도 및 압력 저항성 |
| 벽체 두께 | 대형 설계 | 200mbar 절대압까지 진공 구현 |
| 배수 밸브 | 하부 설치 | 사용 후 신속한 배수 처리 |
진공 생성 시스템 옵션
LEAK-MASTER EASY는 두 가지 진공 생성 방식을 제공합니다:
표준형: 압축공기 + 벤츄리 인젝터
- 전력 공급 불필요한 독립 운영
- 유지보수 간편성 및 운영비 절감
- 압축공기 공급 환경에서 최적 성능

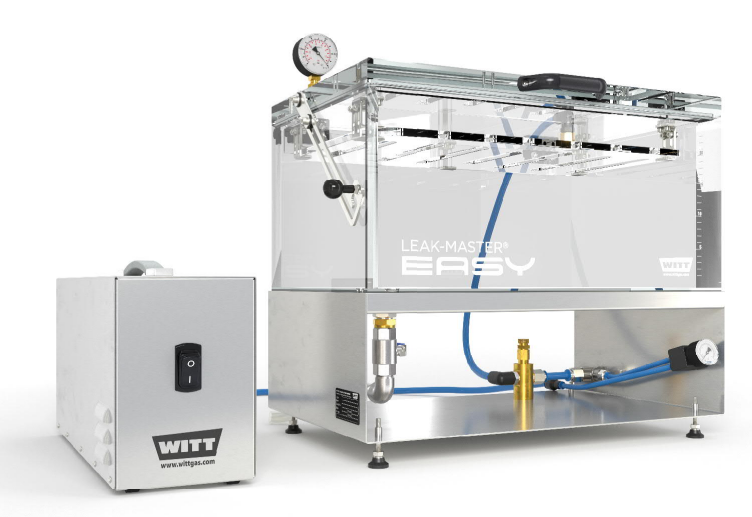

옵션형: 전기 진공 펌프
- 압축공기 미공급 환경 대응
- 안정적인 진공도 유지
- 전원 공급 환경에서 운영
안전 및 편의 기능
- 안전 릴리프 밸브: 과진공 상태 방지로 장비 수명 연장
- 진공 홀딩 밸브: 장시간 검사 시 압축공기 소모 최소화
- DKD/DAkkS 인증 게이지: 정밀 압력 측정 및 교정 인증서 제공

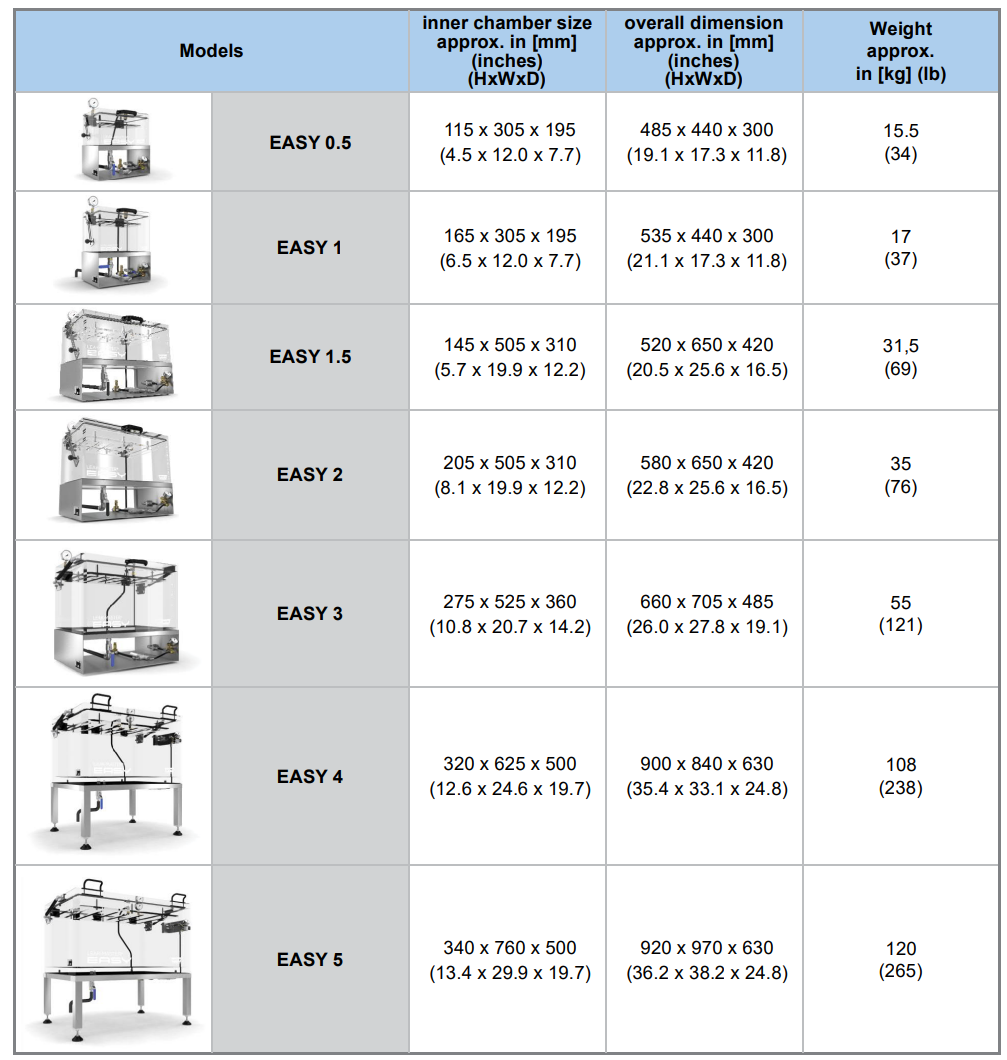

- 7가지 챔버 크기: 다양한 포장 규격 대응

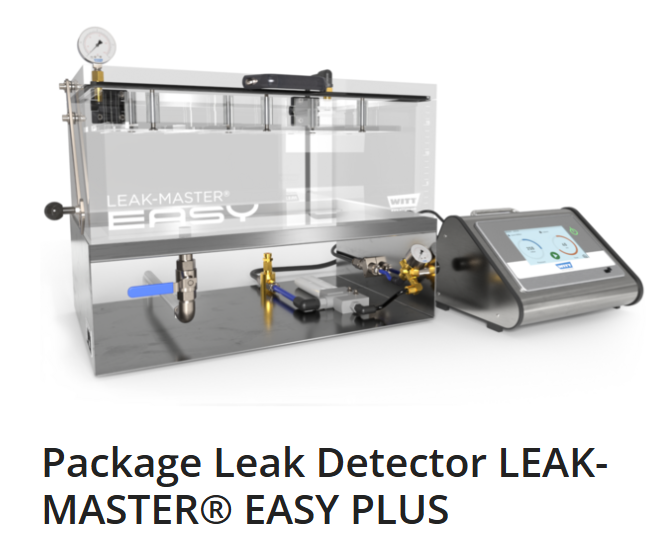

3. 전자 제어 시스템(PLUS Controller) 기능 분석
자동화 검사 프로그램
LEAK-MASTER EASY PLUS는 전자 제어 유닛을 통해 검사 과정의 표준화와 자동화를 구현합니다.
| 기능 구분 | EASY 기본형 | EASY PLUS |
| 진공 설정 | 수동 조절 | 사전 설정 프로그램 |
| 검사 시간 | 작업자 판단 | 자동 타이머 제어 |
| 결과 입력 | 별도 기록 | 제어판 직접 입력 |
| 데이터 관리 | 수동 관리 | 자동 데이터 관리 |
| 검사 일관성 | 작업자 의존 | 표준화된 프로세스 |
데이터 관리 시스템
PLUS 제어기는 다음과 같은 데이터 관리 기능을 제공합니다:
- 측정 결과 자동 기록: 검사 일시, 결과, 작업자 정보 통합 관리
- 편리한 문서화: 품질 보증 프로세스 지원을 위한 체계적 기록
- 검사 표준화: 작업자 변수 최소화로 일관된 품질 관리
- 프로그램 설정: 제품별 맞춤형 검사 조건 사전 등록
4. 포장 안정성 테스트 및 고도 시뮬레이션 기능
건식 챔버 활용 확장 기능
LEAK-MASTER EASY는 수조식 누출 검사 외에도 다양한 포장 테스트 기능을 제공합니다.
| 테스트 유형 | 적용 방식 | 활용 목적 |
| 포장 안정성 테스트 | 건식 챔버 | 포장재 내구성 평가 |
| 파열 테스트 | 압력 인가 | 포장 한계 강도 측정 |
| 고도 시뮬레이션 | PLUS 제어기 | 항공 운송 환경 모사 |
| 압력 램프 테스트 | 단계적 압력 변화 | 운송 중 압력 변화 대응성 평가 |
항공 운송 시뮬레이션
PLUS 제어기의 고도 시뮬레이션 기능은 항공 화물 운송 시 발생하는 압력 변화를 정확히 모사하여 포장 안정성을 사전 검증할 수 있습니다.
5. 산업별 적용 분야 및 표준 규격 준수 현황
주요 적용 산업 및 제품군
식품 포장 분야
| 제품 카테고리 | 포장 형태 | 검사 중점 사항 |
| 육류/수산물 | MAP 포장, 진공 포장 | 보호 분위기 유지 |
| 유제품/치즈 | 트레이, 파우치 | 밀봉 완전성 |
| 베이커리 | 개별 포장 | 수분 차단성 |
| 스낵/시리얼 | 백/파우치 | 산소 차단성 |
| 커피 | 백/캔 | 향미 보존 |
의료/제약 분야
- 의약품 앰플, 바이알
- 블리스터 팩
- 의료기기 무균 포장
- 습티슈 포장
기타 산업 분야
- 에어쿠션 필름
- 자동차 부품 (헤드램프 등)
- 전자 부품
- 부유체
- 내시경 카메라 시스템
준수 표준 규격
LEAK-MASTER EASY는 다음과 같은 국제 표준을 준수합니다:
| 표준 규격 | 적용 범위 | 검사 방법 |
| ASTM D3078 | 연성 포장재 누출 검사 | 버블 방출법 |
| ASTM D6653 | 고도 영향 진공법 | 진공 방법 |
| ASTM D4169 | 운송 컨테이너 성능 | 성능 테스트 |
| ASTM D4991 | 강성 용기 누출 검사 | 진공 방법 |
| ASTM D5094 | 나사/러그 마개 총 누출 | 액체 누출 검사 |
| ASTM F2096 | 내부 가압 총 누출 검사 | 버블 테스트 |
규제 준수 현황
- ISO 9001 인증 (품질 관리 시스템)
- ISO 22000 인증 (식품 안전 관리)
- EU 규정 1935/2004 (식품 접촉 승인)
FAQ
Q1. 수조식 버블 테스트와 CO2 센서 방식 중 어떤 것이 더 정확한가요?
A1. 두 방식 모두 높은 정확도를 제공하지만 장단점이 다릅니다. 버블 테스트는 누출 위치를 정확히 육안으로 확인할 수 있고 추적 가스가 불필요한 반면, CO2 센서 방식은 더 빠른 검사 속도를 제공합니다. 검사 목적과 환경에 따라 선택하는 것이 좋습니다.
Q2. LEAK-MASTER EASY로 어느 정도 크기의 누출까지 검출 가능한가요?
A2. 200mbar 절대압까지의 진공 환경에서 극미세한 누출까지 검출 가능합니다. 물속에서 기포로 가시화되므로 육안으로 확인 가능한 모든 크기의 누출을 검출할 수 있습니다.
Q3. 전자 제어 시스템(PLUS)의 도입이 필수인가요?
A3. 기본형 EASY만으로도 효과적인 누출 검사가 가능하지만, PLUS 제어기는 검사 표준화, 데이터 관리, 생산성 향상 측면에서 큰 이점을 제공합니다. 대량 검사나 품질 문서화가 중요한 환경에서는 PLUS 도입을 권장합니다.
Q4. 다양한 포장 크기에 대응하기 위해 여러 장비가 필요한가요?
A4. LEAK-MASTER EASY는 7가지 챔버 크기를 제공하므로 대부분의 포장 규격을 커버할 수 있습니다. 제품 포트폴리오 분석을 통해 최적의 챔버 크기를 선택하거나 필요시 복수 구성을 고려할 수 있습니다.
Q5. 수조식 검사 후 포장재에 물기가 남아 문제가 되지 않나요?
A5. 검사 후 포장재 표면의 물기는 간단한 건조 과정으로 제거할 수 있으며, 포장재 자체에는 영향을 주지 않습니다. 다만 제품 특성상 수분 접촉이 문제가 되는 경우에는 CO2 센서 방식 등 대안을 고려하는 것이 좋습니다.
※ 본 블로그의 모든 내용은 신뢰할 수 있는 출처에 기반하고 있으나, 실제 적용 시에는 반드시 전문가와 상의하시기 바랍니다.
참고문헌
WITT-Gasetechnik GmbH & Co KG. (2024). Package Leak Detection with Bubble Leak Test: LEAK-MASTER® EASY. Retrieved from https://www.wittgas.com/products/package-leak-detectors/bubble-test-easy/
ASTM International. (2019). ASTM D3078-02 Standard Test Method for Determination of Leaks in Flexible Packaging by Bubble Emission. ASTM International.
European Union. (2004). Regulation (EC) No 1935/2004 on materials and articles intended to come into contact with food. Official Journal of the European Union.
